شیر پروپرشنال کنترل فشار دوپلوماتیک

شیر پروپرشنال کنترل فشار دوپلوماتیک (Duplomatic Proportional Pressure Control Valve) از مهم‌ترین تجهیزات کنترل فشار در سیستم‌های هیدرولیک صنعتی است که تنظیم دقیق، پیوسته و متناسب فشار سیال را در بخش‌های مختلف مدار بر عهده دارد. برخلاف شیرهای فشار معمولی که در چند مقدار ثابت یا به‌صورت روشن/خاموش عمل می‌کنند، شیرهای پروپرشنال فشار را به‌صورت کاملاً تدریجی و متناسب با سیگنال الکتریکی ورودی تغییر می‌دهند. این ویژگی باعث دقت بسیار بالاتر، پاسخ سریع‌تر و پایداری بیشتر در فرآیندهای صنعتی است.

به دلیل همین دقت بالا در تنظیم فشار، پاسخ دینامیکی مناسب، یکپارچه‌سازی با اتوماسیون صنعتی و کیفیت ساخت بالا، شیرهای پروپرشنال کنترل فشار دوپلوماتیک در صنایع مختلف استفاده می‌شوند. دوپلوماتیک متناسب با نیازهای صنعت، انواع مختلفی از این شیر را تولید می‌کند که از نظر نوع عملکرد، ظرفیت عبور جریان، نحوه نصب، محدوده فشار، روش کنترل و امکانات الکترونیکی ویژگی‌های متفاوتی دارند.

شیوه عملکرد شیر پروپرشنال کنترل فشار دوپلوماتیک

شیر پروپرشنال کنترل فشار دوپلوماتیک با تبدیل سیگنال الکتریکی به تغییرات کنترل شده، امکان تنظیم پیوسته و دقیق فشار مدار را فراهم می‌کند. فشار خروجی متناسب با سیگنال فرمان تغییر می‌کند و سیستم می‌تواند بدون نوسانات شدید یا شوک‌های فشاری، فشار مورد نیاز تجهیزات را با دقت بالایی حفظ کند. روند عملکرد این شیر را می‌توان در چند گام اصلی خلاصه کرد:

دریافت سیگنال فرمان

ابتدا یک سیگنال الکتریکی از PLC، کنترلر، آمپلی‌فایر یا واحد کنترل الکترونیکی به سلونوئید پروپرشنال شیر ارسال می‌شود. این سیگنال مقدار فشار موردنظر را تعیین می‌کند.

۱. تولید نیروی مغناطیسی در سلونوئید

با اعمال جریان الکتریکی، سلونوئید متناسب با شدت جریان، نیروی مغناطیسی تولید می‌کند. هرچه جریان بیشتر باشد، نیروی ایجاد شده نیز افزایش می‌یابد.

۲. جابه‌جایی عضو کنترلی شیر

نیروی مغناطیسی باعث حرکت تدریجی اسپول (Spool) یا پاپت (Poppet) داخل شیر می‌شود. این جابه‌جایی کاملاً با سیگنال ورودی متناسب است و برخلاف شیرهای روشن/خاموش، به‌صورت پیوسته انجام می‌شود.

تنظیم فشار مدار هیدرولیک

با تغییر موقعیت اسپول یا پاپت، مسیر عبور روغن تغییر کرده و فشار مدار به مقدار مورد نظر می‌رسد. در شیرهای اطمینان، فشار اضافی به مخزن تخلیه می‌شود و در شیرهای کاهنده‌ی فشار، فشار خروجی در مقدار تنظیم شده ثابت نگه داشته می‌شود.

اصلاح مداوم فشار در حین کار

زمانی که سیگنال فرمان تغییر کند یا شرایط کاری سیستم تغییر یابد، شیر هم به همان نسبت موقعیت عضو کنترلی خود را اصلاح می‌کند تا فشار همواره در مقدار تعیین‌شده باقی بماند. در مدل‌های مجهز به تقویت‌کننده‌ی دیجیتال داخلی، این فرآیند با دقت و سرعت بیشتری انجام می‌شود و امکان تنظیم پارامترهای کنترلی و ارتباط با سیستم‌های اتوماسیون صنعتی نیز وجود دارد.

اجزای اصلی شیر پروپرشنال کنترل فشار دوپلوماتیک

این شیرها دارای مجموعه‌ای از اجزای مکانیکی و الکترونیکی هستند. کیفیت ساخت و هماهنگی این اجزا، نقش مهمی در افزایش دقت کنترل، سرعت پاسخ، پایداری عملکرد و طول عمر شیر دارد. مهم‌ترین آن‌ها عبارت‌اند از:

سلونوئید پروپرشنال (Proportional Solenoid)

سلونوئید مهم‌ترین بخش محرک شیر است. این قطعه با دریافت جریان الکتریکی، نیروی مغناطیسی متناسبی تولید می‌کند که باعث حرکت تدریجی عضو کنترلی شیر می‌شود. برخلاف سلونوئیدهای معمولی که تنها دو وضعیت روشن و خاموش دارند، سلونوئید پروپرشنال امکان کنترل پیوسته فشار را فراهم می‌کند.

اسپول یا پوپت (Spool/Poppet)

اسپول یا پوپت، عضو اصلی کنترل‌کننده‌ی جریان و فشار روغن درون شیر است. با حرکت آن تحت تأثیر سلونوئید، سطح مقطع عبور سیال تغییر می‌کند و فشار مدار به مقدار مورد نظر تنظیم می‌شود. نوع طراحی این بخش به عملکرد شیر و خانواده‌ی محصول بستگی دارد.

فنر کالیبره شده (Spring)

فنر داخلی نیرویی مخالف نیروی سلونوئید ایجاد و به حفظ تعادل سیستم کمک می‌کند. انتخاب دقیق سختی فنر باعث می‌شود فشار خروجی با دقت بالا و به‌صورت پایدار در مقدار تنظیم شده باقی بماند.

بدنه شیر (Body)

بدنه‌ی شیر، مسیرهای عبور روغن، محل نصب اجزای داخلی و اتصالات هیدرولیکی را در خود جای می‌دهد. در محصولات دوپلوماتیک، بدنه معمولاً از فولاد با استحکام بالا ساخته می‌شود تا در فشارهای کاری زیاد و شرایط سخت صنعتی، دوام و آب‌بندی مناسبی داشته باشد.

تقویت‌کننده الکترونیکی (Electronic Amplifier)

سیگنال خروجی PLC یا کنترلر معمولاً توان کافی برای راه‌اندازی مستقیم سلونوئید را ندارد؛ بنابراین از تقویت‌کننده‌ی الکترونیکی برای تبدیل و تنظیم این سیگنال استفاده می‌شود. در برخی مدل‌ها این تقویت‌کننده به‌صورت خارجی نصب می‌شود، اما در نسخه‌های دارای پسوند G و J، مدار تقویت‌کننده به‌صورت داخلی در خود شیر تعبیه شده است.

کانکتور و رابط‌های الکتریکی (Connector)

کانکتورهای استاندارد وظیفه انتقال سیگنال‌های فرمان و تغذیه الکتریکی را بر عهده دارند. در بسیاری از مدل‌های جدید، این رابط‌ها امکان اتصال آسان به PLC، سیستم‌های اتوماسیون صنعتی و شبکه‌های کنترلی را نیز فراهم می‌کنند.

انواع شیر پروپرشنال کنترل فشار دوپلوماتیک

دوپلوماتیک برای پاسخگویی به نیازهای متنوع سیستم‌های هیدرولیک، خانواده‌های مختلفی از شیرهای پروپرشنال کنترل فشار را تولید می‌کند. شیرهایی که از نظر عملکرد، روش نصب، ظرفیت دبی، نحوه‌ی کنترل و امکانات الکترونیکی با هم تفاوت دارند. مهم‌ترین این انواع عبارت‌اند از:

شیرهای اطمینان پروپرشنال (Proportional Pressure Relief Valves)

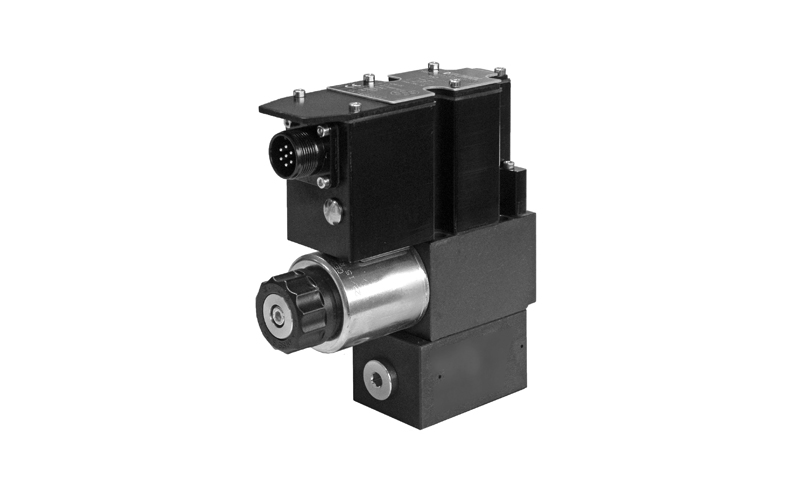

وظیفه‌ی محدود کردن حداکثر فشار مدار را بر عهده دارند. هرگاه فشار سیستم از مقدار تنظیم‌شده بیشتر شود، شیر باز شده و روغن اضافی را به مخزن هدایت می‌کند تا از آسیب دیدن تجهیزات جلوگیری شود. سری‌های PRE و PRE3 و نسخه‌های دارای الکترونیک داخلی مانند PRE3G و PRE3J و PREG و PREJ از مهم‌ترین محصولات این گروه هستند.

شیرهای کاهنده فشار پروپرشنال (Proportional Pressure Reducing Valves)

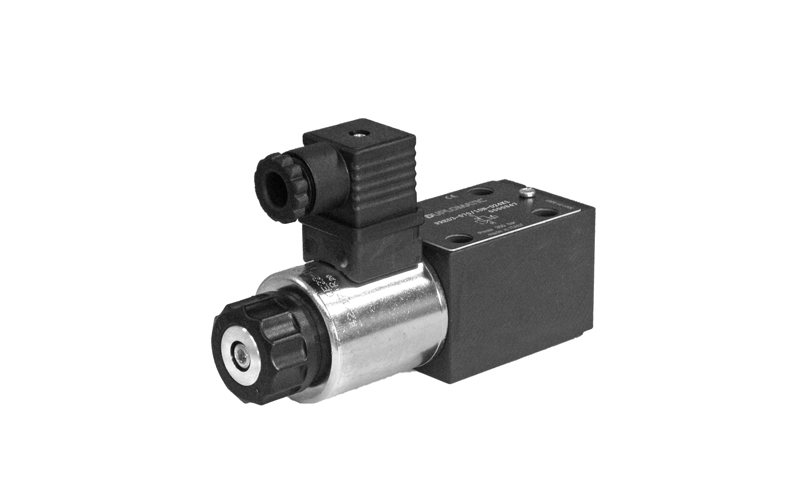

این گروه برای کاهش و تثبیت فشار در بخش مشخصی از مدار هیدرولیک استفاده می‌شود، بدون اینکه فشار سایر قسمت‌های سیستم تغییر کند. این ویژگی در ماشین‌آلاتی که عملگرهای مختلف به فشارهای متفاوت نیاز دارند، اهمیت زیادی دارد. سری‌های PDE3 و PDE3G و PDE3J و PLKE08 در این دسته قرار می‌گیرند.

شیرهای متعادل‌کننده یا کاهنده/تخلیه‌کننده فشار (Pressure Reducing/Relieving Valves)

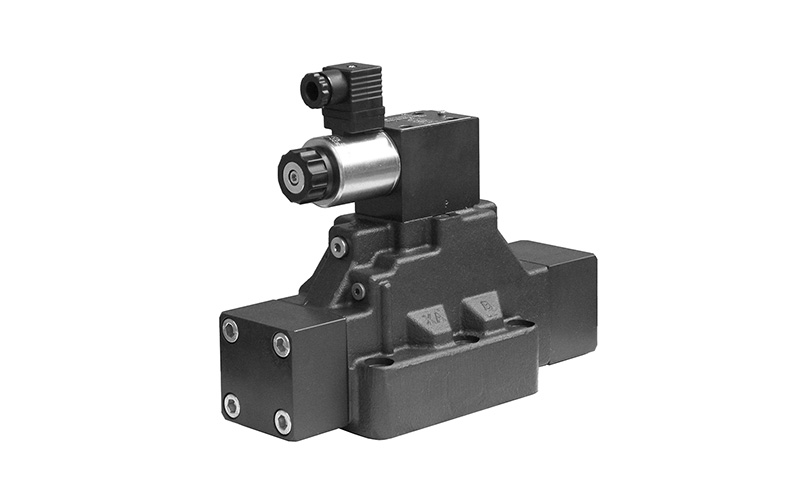

این شیرها علاوه بر کاهش فشار، در صورت افزایش فشار در سمت مصرف‌کننده، امکان تخلیه روغن به مخزن را نیز فراهم می‌کنند. به همین دلیل، فشار مدار با پایداری بیشتری کنترل می‌شود. سری‌های DZCE و DZCEK و DZCEG و ZDE3 و ZDE3K و ZDE3G از شناخته‌شده‌ترین محصولات این گروه هستند.

شیرهای پروپرشنال کارتریجی (Cartridge Pressure Control Valves)

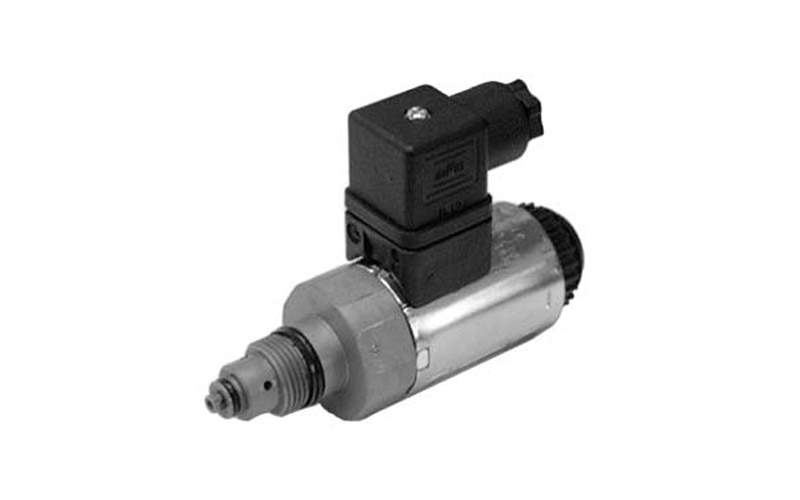

شیرهای کارتریجی برای نصب در بلوک‌های هیدرولیکی (Manifold) طراحی شده‌اند و به دلیل ابعاد کوچک، اشغال فضای کم و قابلیت یکپارچه‌سازی بالا، در سیستم‌های هیدرولیکی فشرده کاربرد گسترده‌ای دارند. سری CRE از مهم‌ترین شیرهای کنترل فشار کارتریجی دوپلوماتیک محسوب می‌شود.

شیرهای پروپرشنال مدولار (Modular Pressure Control Valves)

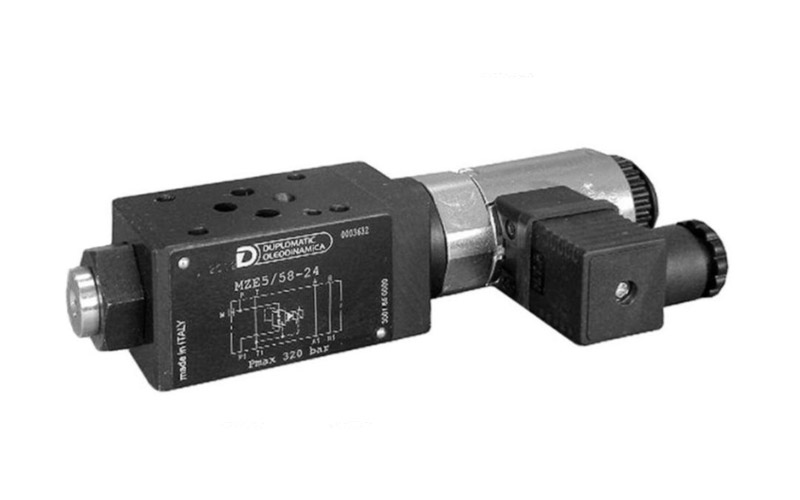

این شیرها به‌صورت مدولار و مطابق استانداردهای نصب ISO طراحی شده‌اند و به آسانی در کنار سایر شیرهای هیدرولیکی روی زیرصفحه نصب می‌شوند. استفاده از طراحی مدولار باعث کاهش فضای نصب، ساده‌تر شدن لوله‌کشی و سهولت تعمیر و نگهداری سیستم می‌شود. سری MZE جزو این گروه است.

شیرهای دارای تقویت‌کننده دیجیتال داخلی

بسیاری از شیرهای جدید دوپلوماتیک در نسخه‌های دارای تقویت‌کننده دیجیتال داخلی نیز عرضه می‌شوند که معمولاً با پسوندهای G و J شناخته می‌شوند. در این مدل‌ها، مدار الکترونیکی کنترل داخل خود شیر قرار گرفته است و دیگر نیازی به آمپلی‌فایر خارجی نیست. این ویژگی علاوه بر کاهش سیم‌کشی، امکان تنظیم دقیق پارامترهای عملکرد، کالیبراسیون، عیب‌یابی و ارتباط آسان با سیستم‌های اتوماسیون صنعتی را نیز فراهم می‌کند.

جدول مشخصات فنی شیر پروپرشنال کنترل فشار دوپلوماتیک

خانواده‌های مختلف شیرهای پروپرشنال کنترل فشار دوپلوماتیک دارای ظرفیت دبی، فشار کاری، نوع کنترل و ساختار طراحی متفاوتی هستند. جدول زیر، خلاصه‌ای از مشخصات فنی مهم‌ترین سری‌های این محصولات را نشان می‌دهد.

مزایای شیر پروپرشنال کنترل فشار دوپلوماتیک

این شیرها با طراحی دقیق، کیفیت ساخت بالا و فناوری کنترل تناسبی، علاوه بر افزایش دقت کنترل فشار، به بهبود عملکرد، کاهش استهلاک تجهیزات و افزایش بهره‌وری سیستم کمک می‌کنند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

• کنترل پیوسته و بسیار دقیق فشار در کل محدوده تنظیم
• سرعت پاسخ بالا در برابر تغییرات سیگنال فرمان
• پایداری مناسب فشار حتی در شرایط متغیر کاری
• کاهش شوک‌های فشاری و ضربات هیدرولیکی در مدار
• افزایش عمر مفید پمپ‌ها، عملگرها و سایر تجهیزات هیدرولیکی
• راندمان انرژی بالا به دلیل کنترل بهینه فشار
• کیفیت ساخت بالا و قابلیت اطمینان زیاد در شرایط کاری سخت
• تنوع گسترده مدل‌ها برای کاربردهای مختلف صنعتی
• عرضه در نسخه‌های تحریک مستقیم، پیلوتی، کارتریجی و مدولار
• وجود مدل‌های مجهز به تقویت‌کننده دیجیتال داخلی برای کاهش سیم‌کشی و ساده‌تر شدن نصب
• قابلیت اتصال به PLC، کنترلرهای صنعتی و سیستم‌های اتوماسیون
• سهولت نصب، تنظیم، عیب‌یابی و نگهداری

کاربرده شیر پروپرشنال کنترل فشار دوپلوماتیک

شیرهای پروپرشنال کنترل فشار دوپلوماتیک در طیف وسیعی از ماشین‌آلات و تجهیزات هیدرولیکی مورد استفاده قرار می‌گیرند. به ویژه اینکه نقش مهمی در کیفیت فرآیند، ایمنی و بهره‌وری دارند. از مهم‌ترین کاربردهای آن‌ها می‌توان به موارد زیر اشاره کرد.

• خطوط تولید و سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات پرس فلزات و ورق
• ماشین‌آلات تزریق پلاستیک و دایکاست
• صنایع فولاد، ذوب و ریخته‌گری
• ماشین‌آلات راهسازی، معدنی و عمرانی
• ابزارآلات CNC و تجهیزات ماشین‌کاری
• خطوط نورد و شکل‌دهی فلزات
• تجهیزات هیدرولیکی صنایع نفت، گاز و پتروشیمی
• تجهیزات دریایی و صنایع کشتی‌سازی
• ماشین‌آلات تولید لاستیک و تایر
• سیستم‌های هیدرولیکی نیروگاه‌ها و صنایع انرژی
• تجهیزات تست هیدرولیکی و آزمایشگاهی
• ماشین‌آلات بسته‌بندی و صنایع غذایی
• بالابر، جرثقیل و سامانه‌های جابه‌جایی مواد

نکات مهم در انتخاب شیر پروپرشنال کنترل فشار دوپلوماتیک

انتخاب شیر پروپرشنال کنترل فشار مناسب، تأثیر مستقیم بر عملکرد، دقت کنترل و طول عمر سیستم هیدرولیک دارد. به همین دلیل باید عواملی مانند فشار و دبی موردنیاز، نوع مدار هیدرولیک، نحوه نصب، فضای در دسترس و شرایط محیطی بررسی شوند. همچنین باید مشخص شود که کاربرد مورد نظر به شیر اطمینان، کاهنده فشار، متعادل‌کننده یا کارتریجی نیاز دارد.

علاوه بر ویژگی‌های هیدرولیکی، نوع سیستم کنترل نیز اهمیت بالایی دارد. در پروژه‌های نیازمند دقت بالا، تنظیم آسان و ارتباط با اتوماسیون صنعتی، مدل‌های دارای تقویت‌کننده‌ی دیجیتال داخلی گزینه‌ی مناسب‌تری است. همچنین سازگاری شیر با استانداردهای نصب، کیفیت روغن هیدرولیک، محدوده دمای کاری و رعایت دستورالعمل‌های نصب و نگهداری، نقش مهمی در عملکرد پایدار و افزایش عمر تجهیزات دارد.

خرید شیر پروپرشنال کنترل فشار دوپلوماتیک؛ تنظیم پیوسته هیدرولیک با دقت بالا

شیر پروپرشنال کنترل فشار دوپلوماتیک جزو تجهیزات کنترلی مهم هیدرولیکی است که تنظیم پیوسته و دقیق فشار را فراهم می‌کند. این ویژگی موجب بهبود عملکرد ماشین‌آلات، افزایش کیفیت فرآیندهای صنعتی، کاهش استهلاک تجهیزات و بهره‌وری بیشتر سیستم می‌شود. تنوع در طراحی و قابلیت پاسخگویی به نیازهای مختلف باعث شده که در طیف گسترده‌ای از کاربردهای صنعتی استفاده شوند.

برای دستیابی به بهترین عملکرد، انتخاب شیر باید متناسب با مشخصات فنی سیستم، شرایط کاری و نیازهای کنترلی انجام شود. بررسی فشار، دبی، نوع کنترل و روش نصب، همراه با استفاده از تجهیزات استاندارد و نگهداری صحیح، عملکرد مطمئن و طول عمر بالای سیستم هیدرولیک را تضمین می‌کند. بر همین اساس امکان استعلام قیمت و خرید آسان انواع این شیر همراه با مشاوره و گارانتی در تجهیز صنعت فراهم شده است.
