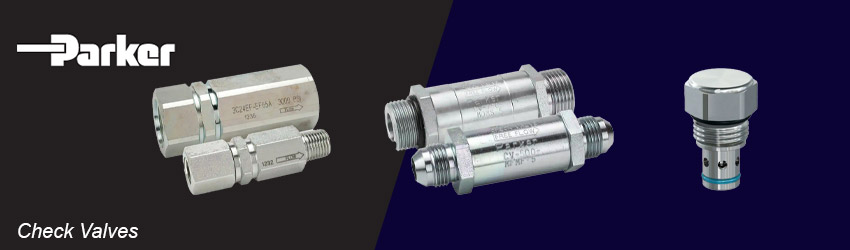

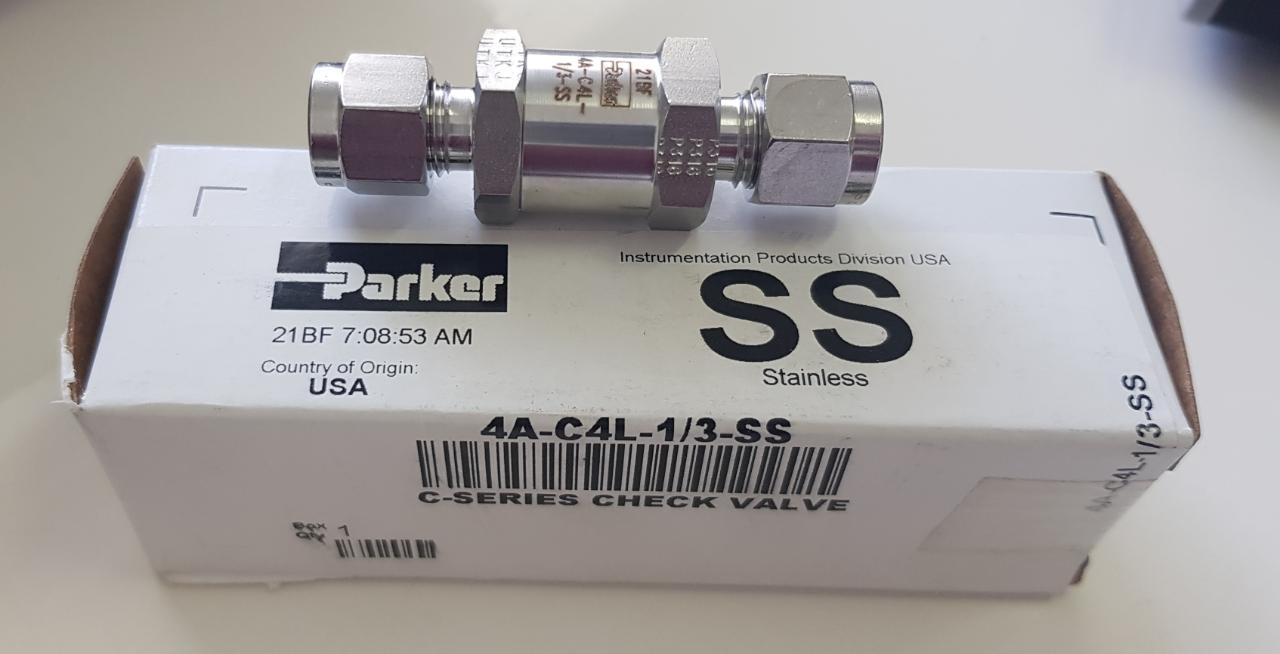

شیر یک طرفه پارکر

شیر یک طرفه پارکر (Parker Check Valve) از پرکاربردترین تجهیزات کنترل جریان در سیستم‌های هیدرولیک و پنوماتیک است که اجازه‌ی عبور سیال را تنها در یک جهت می‌دهد و از بازگشت جریان در جهت معکوس جلوگیری می‌کند. این شیرها در صنایع بسیاری از جمله ماشین‌آلات صنعتی، تجهیزات راه‌سازی، خطوط انتقال روغن، صنایع فولاد، نفت و گاز، تجهیزات دریایی و اتوماسیون کاربرد دارند.

شرکت چندملیتی آمریکایی پارکر هانیفین (Parker Hannifin) جزو بزرگ‌ترین تولیدکنندگان تجهیزات هیدرولیک و کنترل سیال جهان است که انواع متنوعی از شیرهای یک طرفه را با طراحی‌های مختلف، فشار کاری بالا و طول عمر زیاد تولید می‌کند. محصولات این برند به دلیل کیفیت ساخت بالا، آب‌بندی مطمئن و عملکرد دقیق، گزینه‌ای قابل اعتماد برای مهندسان هستند.

عملکرد شیر یک طرفه پارکر

اساس عملکرد شیر یک طرفه پارکر ساده است. درون آن معمولاً قطعاتی مانند پاپت یا ساچمه، فنر، بدنه و نشیمن‌گاه قرار دارد. وقتی فشار سیال در جهت مجاز، بیشتر از فشار بازشدگی (Cracking Pressure) باشد، پاپت یا ساچمه از روی نشیمن‌گاه جدا شده و سیال عبور می‌کند. اما در صورت برگشت جریان یا کاهش فشار، فنر باعث بسته شدن مسیر شده و مانع برگشت سیال می‌شود.

این فرآیند، نقش مهمی در محافظت از پمپ‌ها، جلوگیری از ضربه‌ی هیدرولیکی، حفظ فشار سیستم و افزایش ایمنی مدار دارد. به همین دلیل تقریباً در تمام مدارهای هیدرولیکی صنعتی حداقل یک شیر یک طرفه استفاده می‌شود.

ویژگی‌های شیر یک طرفه پارکر

شیرهای یک طرفه Parker به دلیل کیفیت مهندسی بالا و تنوع مدل‌ها، ویژگی‌های فنی قابل توجهی دارند که آن‌ها را برای کاربردهای صنعتی سنگین مناسب می‌کند. از مهم‌ترین‌ها می‌توان به موارد زیر اشاره کرد.

طراحی مقاوم و طول عمر بالا

بدنه‌ی این شیرها معمولاً از فولاد ضد زنگ، برنج یا آلومینیوم ساخته می‌شود تا در برابر فشار بالا، خوردگی و سایش مقاومت مناسبی داشته باشند.

جلوگیری مطمئن از برگشت جریان

آب‌بندی فلزی یا الاستومری در بسیاری از مدل‌های پارکر، باعث می‌شود نشتی داخلی به حداقل برسد و عملکرد شیر در فشارهای بالا نیز پایدار باقی بماند.

افت فشار کم

در بسیاری از سری‌های پارکر مانند CV و CPIFF طراحی داخلی به گونه‌ای است که افت فشار کاهش و راندمان سیستم افزایش پیدا کند.

تنوع در اتصالات و سایزها

این شیرها با انواع اتصال مختلف رزوه‌ای، کارتریجی، ساب‌پلیت، SAE و BSP و NPT تولید می‌شوند و برای طیف وسیعی از مدارها قابل استفاده هستند.

تحمل فشار بالا

برخی مدل‌های صنعتی پارکر تا فشار ۳۵۰ بار و حتی بیشتر را تحمل می‌کنند که آن‌ها را برای کاربردهای سنگین مناسب می‌سازد.

جدول مشخصات فنی شیر یک طرفه پارکر

در جدول زیر، مشخصات فنی رایج برخی سری‌های پرکاربرد شیر یک طرفه پارکر آورده شده است. هرچند بسته به مدل دقیق، مقادیر متفاوت خواهند بود که در کاتالوگ هر محصول عنوان شده است.

انواع شیر یک طرفه پارکر از نظر ساختار نصب

پارکر شیرهای یک طرفه را با ساختارهای نصب متنوعی تولید می‌کند. انتخاب نوع مناسب، به فشار کاری، دبی، نوع سیال و نحوه‌ی نصب بستگی دارد.

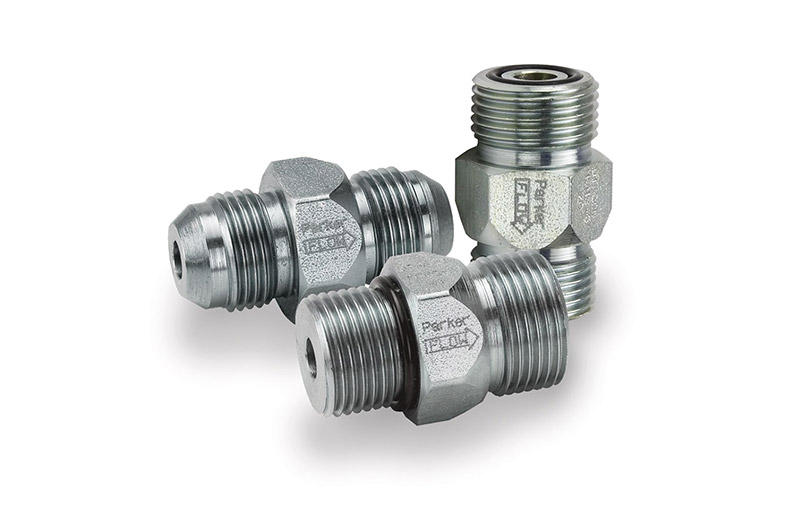

شیر یک طرفه خطی پارکر (Inline)

چک ولوهای خطی مستقیماً روی مسیر لوله یا بلوک نصب می‌شوند و از رایج‌ترین انواع در سیستم‌های هیدرولیک و پنوماتیک هستند. این مدل‌ها معمولاً ساختار ساده، مقاومت بالا و نصب آسانی دارند.

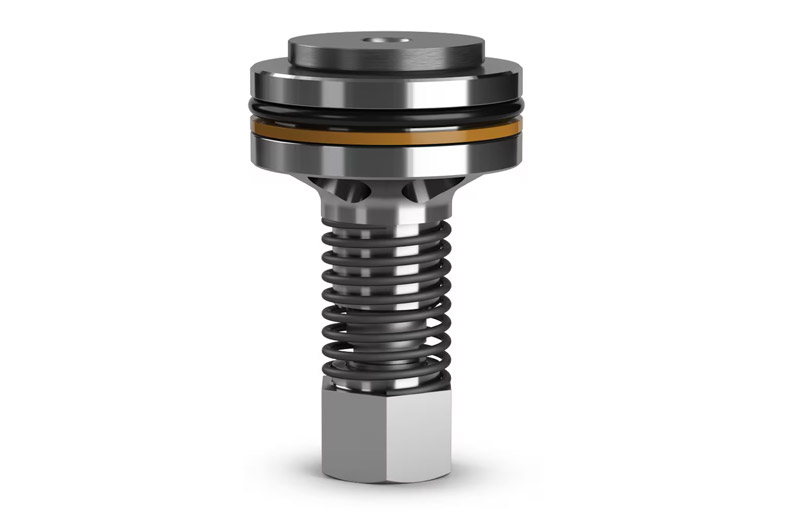

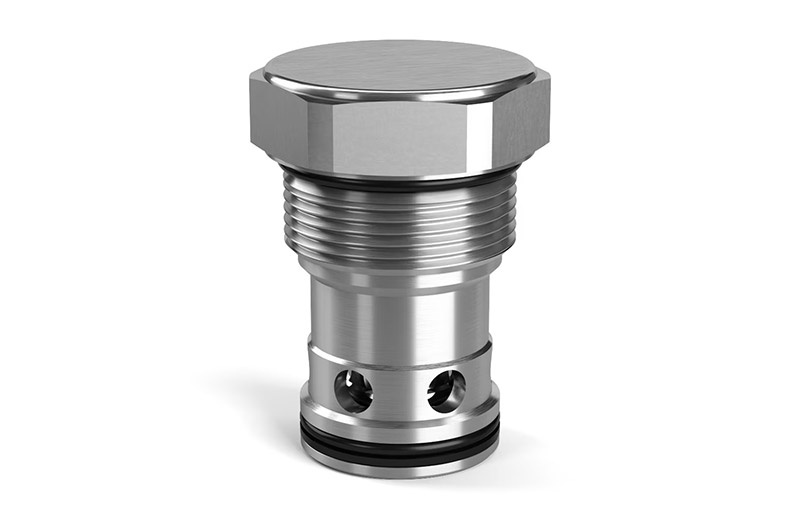

شیر یک طرفه کارتریجی پارکر (Cartridge)

چک ولوهای کارتریجی داخل بلوک هیدرولیک نصب می‌شوند و فضای بسیار کمی اشغال می‌کنند. این مدل‌ها در پاورپک‌ها، منیفولدها و سیستم‌های هیدرولیکی فشرده کاربرد فراوانی دارند.

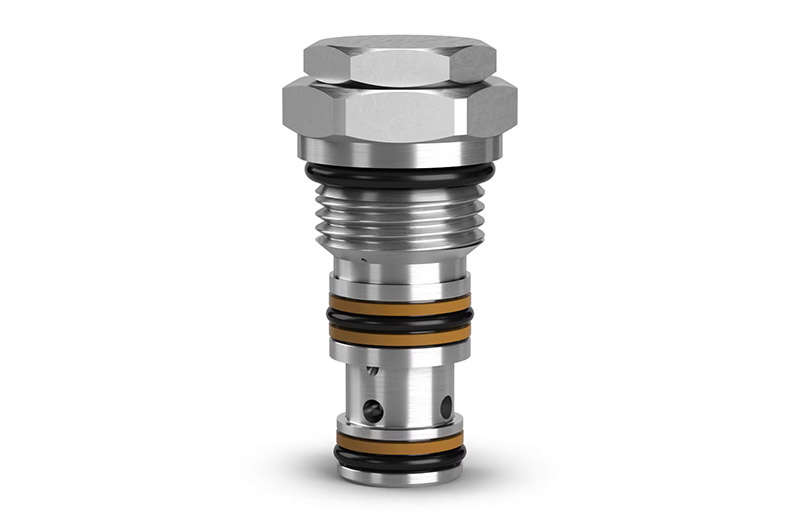

شیر یک طرفه پیلوت‌دار پارکر (Pilot Operated)

چک ولوهای پیلوت‌دار پارکر علاوه بر جلوگیری از برگشت جریان، این امکان را فراهم می‌کنند که مسیر معکوس توسط فشار پایلوت باز شود. این ویژگی باعث می‌شود در سیستم‌های نگهدارنده بار، جک‌های هیدرولیکی و مدارهای ایمنی عملکرد بسیار مناسبی داشته باشند.

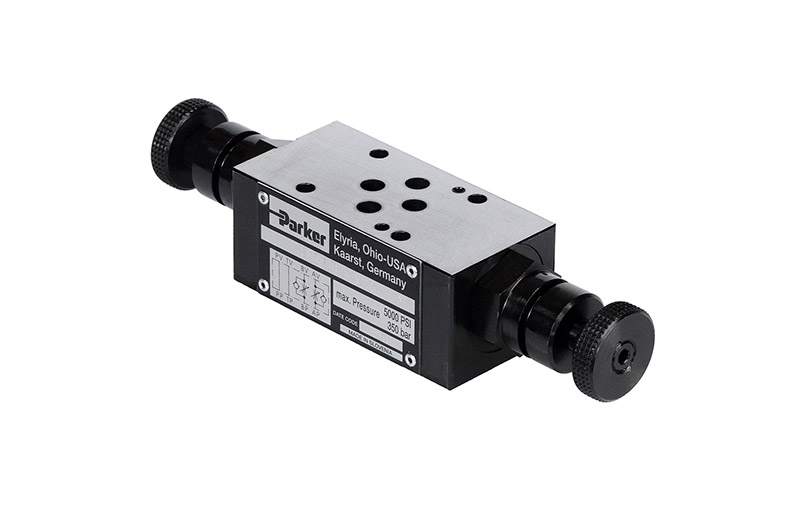

شیر یک طرفه ساندویچی پارکر (Sandwich)

مدل‌های ساندویچی بین زیرشیری و شیر کنترل جهت نصب می‌شوند و بدون نیاز به فضای اضافی، امکان استفاده از چک ولو را در مدار فراهم می‌کنند. این مدل‌ها بیشتر در سیستم‌های مدولار و طراحی‌های فشرده هیدرولیکی استفاده می‌شوند.

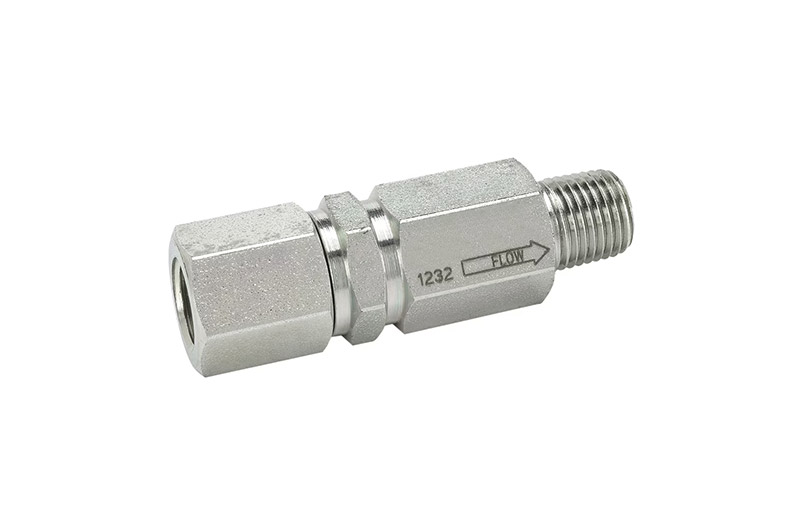

شیر یک طرفه نرم‌بند پارکر (Soft Seat)

چک ولوهای Soft Seat از آب‌بندی نرم (الاستومری) استفاده می‌کنند و نشتی داخلی بسیار کمی دارند. برای مدارهایی که نیاز به آب‌بندی کامل و جلوگیری حداکثری از برگشت سیال دارند، گزینه مناسبی هستند.

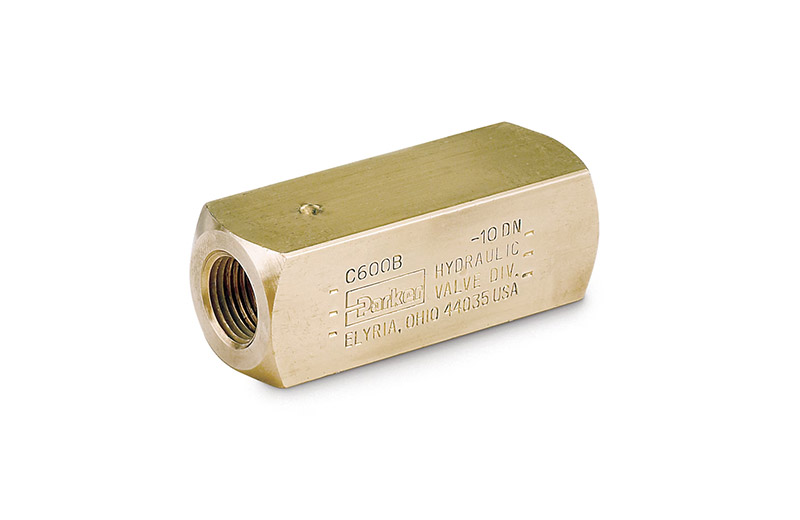

شیر یک طرفه فلزی پارکر (Metal Seat)

در این مدل‌ها از آب‌بندی فلزی استفاده می‌شود تا شیر بتواند فشار و دمای بالاتری را تحمل کند. این چک ولوها معمولاً در صنایع سنگین، خطوط فشار بالا و شرایط کاری سخت کاربرد دارند.

انواع شیر یک طرفه پارکر از نظر مکانیزم داخلی

چک ولوهای پارکر از نظر مکانیزم داخلی نیز به دو گروه اصلی تقسیم می‌شوند. تفاوت این مدل‌ها در نحوه‌ی آب‌بندی داخلی، واکنش به فشار و عملکرد در برابر برگشت جریان است.

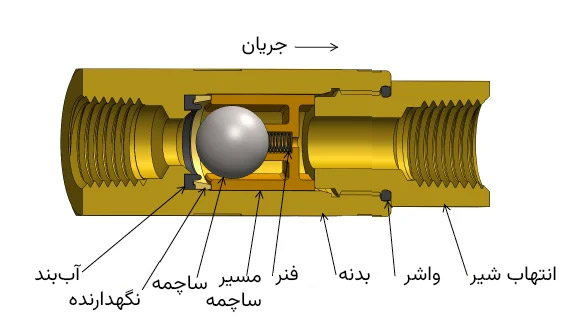

چک ولو ساچمه‌ای پارکر (Ball Type)

در چک ولوهای ساچمه‌ای، یک ساچمه‌ی فلزی به کمک فنر روی نشیمن‌گاه قرار می‌گیرد و از برگشت جریان جلوگیری می‌کند. این مدل‌ها ساختار ساده‌ای دارند، سریع عمل می‌کنند و معمولاً برای مدارهای عمومی و دبی‌های پایین تا متوسط مناسب هستند.

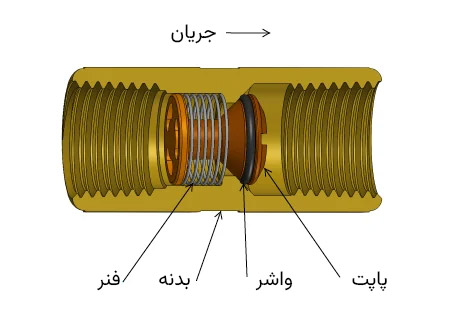

چک ولو پاپتی پارکر (Poppet Type)

در مدل‌های پاپتی، از پاپت برای آب‌بندی استفاده می‌شود که باعث کاهش نشتی داخلی و تحمل بهتر فشارهای بالا می‌گردد. این مدل‌ها معمولاً برای سیستم‌های صنعتی سنگین و مدارهای حساس مناسب‌ترند.

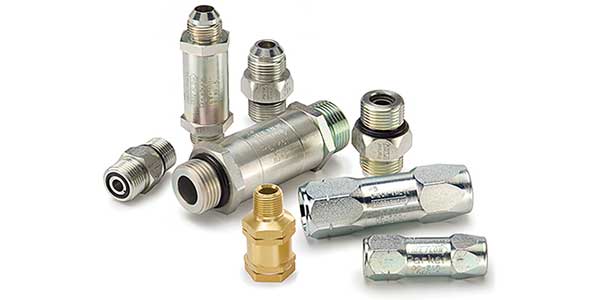

جدول انواع شیرهای یک طرفه پارکر

رایج‌ترین انواع و سری‌های شیرهای یک‌طرفه پارکر منطبق با دسته‌بندی استفاده شده در کاتالوگ‌های این شرکت، در جدول زیر بیان شده است.

جدول مدل‌های پرکاربرد شیر یک طرفه پارکر

برخی مدل‌های چک ولو پارکر کاربرد بیشتری دارند و آگاهی از مشخصات آن‌ها می‌تواند به انتخاب بهتر کمک کند.

کاربردهای شیر یک طرفه پارکر

شیرهای یک طرفه‌ی پارکر در طیف وسیعی از صنایع استفاده می‌شوند و نقش مهمی در حفظ عملکرد صحیح سیستم دارند. مهم‌ترین کاربردها عبارت است از:

سیستم‌های هیدرولیک صنعتی

در مدارهای هیدرولیکی کارخانه‌ها، این شیرها از برگشت روغن جلوگیری کرده و فشار مدار را حفظ می‌کنند.

ماشین‌آلات راه‌سازی و معدنی

در تجهیزات سنگین مانند بیل مکانیکی، لودر و جرثقیل، شیر یک طرفه باعث حفظ ایمنی و جلوگیری از افت فشار ناگهانی می‌شود.

صنایع نفت و گاز

در خطوط انتقال سیالات و سیستم‌های فشار بالا، استفاده از شیرهای مقاوم و دقیق پارکر اهمیت زیادی دارد.

تجهیزات پنوماتیک

در سیستم‌های هوای فشرده نیز شیرهای یک طرفه پارکر برای کنترل جهت جریان هوا کاربرد دارند.

صنایع دریایی و نیروگاهی

به دلیل مقاومت بالا در برابر فشار و خوردگی، بسیاری از تجهیزات دریایی و نیروگاهی از شیرهای پارکر استفاده می‌کنند.

مزایای شیر یک طرفه پارکر

انتخاب برند پارکر برای بسیاری از صنایع به دلیل مزایای فنی و عملکردی این محصولات است. بسیاری از کاربران صنعتی، شیرهای پارکر را به دلیل دوام بالا و عملکرد قابل اعتماد و دقیق در شرایط کاری سخت توصیه می‌کنند.

• کیفیت ساخت بسیار بالا
• عملکرد پایدار در فشارهای زیاد
• تنوع مدل و سایز
• طول عمر بالا
• آب‌بندی مطمئن
• افت فشار کم
• قابلیت استفاده در سیستم‌های صنعتی سنگین
• خدمات و قطعات قابل دسترس در بسیاری از کشورها

تفاوت شیر یک طرفه پارکر با برندهای دیگر

اگرچه در بازار نمونه‌های ارزان‌تر متعددی وجود دارد، اما تفاوت کیفیت میان محصولات اصلی پارکر و برندهای متفرقه در کاربردهای صنعتی کاملاً محسوس است.

شیرهای پارکر معمولاً دارای ماشین‌کاری دقیق‌تر، کیفیت آب‌بندی بهتر، عمر بیشتر و عملکرد پایدارتر در فشار بالا هستند. همچنین استفاده از مواد اولیه‌ی مقاوم‌تر باعث می‌شود این محصولات در برابر سایش و خوردگی دوام بیشتری داشته باشند.

در بسیاری از سیستم‌های حساس صنعتی، استفاده از شیرهای بی‌کیفیت می‌تواند باعث نشتی، افت فشار، آسیب به پمپ یا حتی توقف کامل خط تولید شود. به همین دلیل مدیران صنایع حرفه‌ای معمولاً برندهای معتبری مانند Parker را ترجیح می‌دهند.

نکات مهم انتخاب شیر یک طرفه پارکر

انتخاب صحیح شیر یک طرفه تأثیر مستقیمی بر عملکرد و ایمنی سیستم هیدرولیک دارد و پیش از خرید چند پارامتر مهم باید بررسی شود.

فشار کاری سیستم

شیر انتخابی باید توان تحمل حداکثر فشار مدار را داشته باشد تا در شرایط کاری سنگین دچار آسیب نشود.

دبی عبوری

ظرفیت عبور جریان باید متناسب با نیاز سیستم انتخاب شود تا افت فشار بیش از حد ایجاد نگردد.

نوع سیال

برخی مدل‌ها برای روغن هیدرولیک و برخی دیگر برای هوا یا آب طراحی شده‌اند. انتخاب اشتباه می‌تواند باعث خرابی آب‌بندی شود.

نوع اتصال و نصب

نوع رزوه، ابعاد و نحوه نصب باید با طراحی مدار هماهنگ باشد.

فشار بازشدگی

فشار بازشدگی باید متناسب با عملکرد سیستم انتخاب شود تا شیر در زمان مناسب باز یا بسته شود.

نگهداری شیر یک طرفه پارکر

هرچند شیرهای پارکر دوام بالایی دارند، اما رعایت برخی نکات می‌تواند عمر مفید آن‌ها را باز هم افزایش دهد.

• استفاده از فیلتر مناسب و باکیفیت در مدار هیدرولیک
• جلوگیری از ورود آلودگی به سیستم
• انتخاب صحیح سایز شیر
• بررسی دوره‌ای نشتی و فشار سیستم
• استفاده از روغن هیدرولیک استاندارد
• جلوگیری از اعمال شوک فشاری شدید

خرید شیر یک طرفه پارکر برای دوام هیدرولیک حرفه‌ای

شیر یک طرفه پارکر از مهم‌ترین تجهیزات کنترل جریان هیدرولیک و پنوماتیک در بازار است که با کیفیت ساخت بالا و دوام قطعات، جایگاه ویژه‌ای در میان مهندسان و صنایع برتر پیدا کرده است.

طراحی مهندسی شده، تحمل فشار بالا، آب‌بندی مطمئن و تنوع گسترده در مدل‌های خطی، کارتریجی، پیلوت‌دار و ساندویچی باعث شده که تقریباً برای هر نوع مدار صنعتی گزینه‌ای از پارکر وجود داشته باشد. برای استعلام قیمت شیر پارکر و تهیه با بهترین شرایط، می‌توانید با کارشناسان تجهیز صنعت در ارتباط باشید.
