پمپ پیستونی هیدرولیک

پیستونی هیدرولیک چیست؟

پمپ پیستونی هیدرولیک (Hydraulic Piston Pump) یکی از قدرتمندترین و دقیق‌ ترین انواع پمپ‌ های جابه‌جایی مثبت است که وظیفه تبدیل انرژی مکانیکی به انرژی هیدرولیکی (فشار سیال) را بر عهده دارد. در این تجهیزات، فرآیند انتقال سیال از طریق حرکت رفت‌ و برگشتی پیستون‌ ها در داخل یک بلوک سیلندر انجام می‌ شود.

به زبان ساده، پمپ پیستونی مانند یک موتور دقیق عمل می‌ کند؛ با هر بار چرخش شفت، تعدادی پیستون در سیلندرهای خود عقب و جلو می‌ روند که نتیجه آن، مکش روغن از مخزن و رانش آن با فشار بسیار بالا به سمت مدار هیدرولیک است. آنچه این پمپ‌ ها را از سایر پمپ‌ های هیدرولیک (مانند پمپ‌های دنده‌ای یا پره‌ای) متمایز می‌ کند، توانایی آنها در تولید فشارهای عملیاتی بسیار بالا، راندمان حجمی خیره‌ کننده (تا ۹۰٪) و پایداری جریان در شرایط کاری سخت است. به همین دلیل، این پمپ‌ ها در صنایع سنگین، ماشین‌ آلات راهسازی، سیستم‌ های پرس‌ کاری و هر حوزه‌ای که نیاز به انتقال قدرت با حداکثر دقت و فشار باشد، به عنوان انتخاب اول شناخته می‌ شوند.

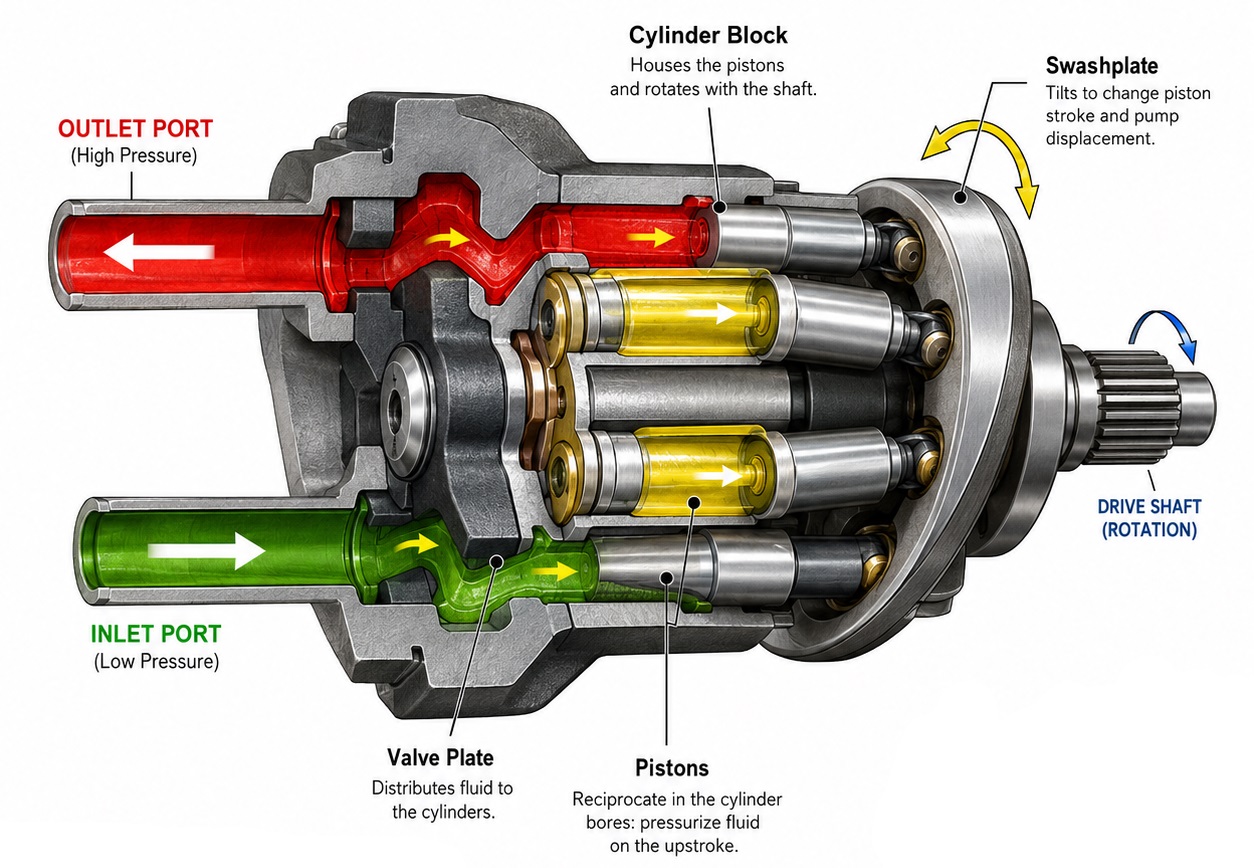

اجزای پمپ پیستونی هیدرولیک

پمپ پیستونی هیدرولیک به عنوان یک تجهیز مکانیکی دقیق، از قطعاتی تشکیل شده است که با هماهنگی کامل در کنار یکدیگر عمل می‌ کنند. هر یک از این اجزا با استفاده از متریال‌ های خاص و عملیات حرارتی دقیق ساخته می‌ شوند تا بتوانند فشارهای هیدرولیکی بالا و حرارت ناشی از کارکرد مداوم را تحمل کنند. درک عملکرد هر یک از این قطعات به شما کمک می‌کند تا در هنگام خرید و سرویس‌ دهی، انتخاب هوشمندانه‌تری داشته باشید. مهم‌ترین اجزای تشکیل‌ دهنده این پمپ عبارتند از:

• بلوک سیلندر (Cylinder Block): هسته اصلی پمپ که در آن چندین سیلندر به صورت شعاعی یا محوری قرار گرفته‌ اند و پیستون‌ ها درون آنها حرکت می‌ کنند.
• پیستون‌ ها (Pistons): قطعاتی که وظیفه جابه‌جایی حجم سیال را بر عهده دارند و با حرکت رفت‌وبرگشتی، عملیات مکش و دهش را انجام می‌ دهند.
• صفحه سوییچ (Swash Plate): (در مدل‌های محوری) قطعه‌ای زاویه‌دار که با تغییر زاویه‌اش، طول کورس پیستون‌ها و در نتیجه حجم دبی خروجی را کنترل می‌کند.
• صفحه توزیع یا ولو پلیت (Valve Plate): قطعه‌ای حساس که وظیفه تفکیک مسیر مکش از مسیر دهش و جلوگیری از نشتی داخلی را دارد.
• محور اصلی (Drive Shaft): وظیفه انتقال قدرت از موتور محرک به بلوک سیلندر و پیستون‌ها را بر عهده دارد.
• سیستم آب‌بندی (Seals & O-Rings): برای جلوگیری از نشت روغن به بیرون یا جابه‌جایی غیرمجاز سیال بین بخش‌ های داخلی پمپ استفاده می‌شوند.
• سوپاپ‌ ها و چک‌ولوها (Valves): کنترل‌ کننده‌های جریان که ورود و خروج سیال را در زمان‌ های دقیق مدیریت می‌ کنند.
• پوسته (Housing): محفظه محافظی که از تمامی قطعات داخلی در برابر آسیب‌ های محیطی و فشارهای بیرونی محافظت می‌ کند.
• اتصالات و پورت‌ ها (Ports & Fittings): نقاط اتصال پمپ به لوله‌ ها و مدار هیدرولیک که برای ورود و خروج سیال تعبیه شده‌اند.

عملکرد پمپ پیستونی هیدرولیک چگونه است؟

عملکرد پمپ پیستونی هیدرولیک بر پایه اصول مکانیک سیالات و مفهوم «جابه‌جایی مثبت» استوار است. در این فرآیند، انرژی مکانیکی دریافت شده از منبع محرک (مانند الکتروموتور)، به انرژی هیدرولیکی تبدیل می‌ شود. این انتقال انرژی طی یک سیکل منظم و دقیق توسط پیستون‌ها انجام می‌ گیرد که در دو مرحله اصلی خلاصه می‌ شود:

مرحله مکش (Suction Stroke):

هنگامی که پیستون در حال عقب‌نشینی از بلوک سیلندر است، حجم محفظه داخلی سیلندر افزایش می‌یابد. طبق قوانین فیزیک، با افزایش حجم، فشار داخل محفظه کاهش یافته و یک فشار منفی (خلاء نسبی) ایجاد می‌شود. این اختلاف فشار باعث می‌شود روغن هیدرولیک از مخزن به سمت داخل سیلندر مکیده شود. در این مرحله، سوپاپ ورودی یا پورت مخصوص باز است تا مسیر برای ورود روغن کاملاً مهیا باشد.

مرحله دهش (Pressure/Discharge Stroke):

در مرحله بعدی، با چرخش شفت و هدایت پیستون به سمت جلو (توسط صفحه زاویه‌دار یا مکانیزم‌های دیگر)، حجم محفظه کاهش یافته و پیستون با قدرت بر سیال محبوس شده فشار وارد می‌کند. این افزایش فشار باعث بسته شدن مسیر ورودی و باز شدن مسیر دهش می‌شود. در نتیجه، روغن با فشار کاری بالا به سمت سیستم هیدرولیک (مانند جک‌ها، موتورهای هیدرولیک یا شیرآلات) هدایت می‌شود.

این چرخه رفت‌ و برگشتی، در پمپ‌های پیستونی به دلیل تعداد متعدد پیستون‌ها که در یک دایره چیده شده‌اند، به صورت هم‌پوشانی و مداوم اتفاق می‌ افتد. به عبارت دیگر، در حالی که یک پیستون در حال مرحله مکش است، پیستون‌ های دیگر در مراحل مختلف دهش قرار دارند. همین فرآیند هم‌ پوشانی پیستون‌ ها است که باعث ایجاد جریان سیال بسیار یکنواخت، بدون ضربه (Pulsation-free) و پیوسته می‌ شود. این ویژگی دقیقاً همان عاملی است که پمپ‌های پیستونی را از سایر پمپ‌ های هیدرولیک متمایز کرده و آن‌ها را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل می‌ کند که نیاز به کنترل دقیقِ نیرو و حرکت در ماشین‌ آلات صنعتی و تجهیزات دقیق دارند.

انواع پمپ پیستونی هیدرولیک

• پمپ پیستونی محوری (سر صاف، سرکج)
• پمپ پیستوی شعاعی (رادیال)

برترین برندهای پمپ پیستونی هیدرولیک

انتخاب یک برند معتبر در حوزه پمپ‌ های پیستونی، به معنای تضمین طول عمر سیستم، کاهش هزینه‌ های تعمیر و نگهداری و اطمینان از عملکرد دقیق در فشارهای کاری بالا است. در ادامه به معرفی برندهای برتر تولیدکننده پمپ های پیستونی می‌ پردازیم:

• رکسروت (Bosch Rexroth) – آلمان
• دانفوس (Danfoss) – دانمارک
• پارکر (Parker Hannifin) – آمریکا
• ویکرز (Vickers) – آمریکا
• هاو (Hawe) – آلمان
• توز ایران
