پمپ پیستونی محوری رکسروت A4FO یکی از پمپ های هیدرولیک قدرتمند و پرکاربرد برند Bosch Rexroth است که برای مدارهای هیدرولیک باز طراحی شده و در تجهیزات صنعتی و ماشینآلات سنگین عملکرد بسیار قابل اعتمادی دارد. این پمپ از نوع دبی ثابت بوده و بر پایه مکانیزم پیستون محوری با طراحی صفحه زاویهدار (Swashplate) کار می کند. به همین دلیل می تواند فشار بالا، راندمان مناسب و طول عمر زیادی را در شرایط کاری سنگین فراهم کند.
مدل A4FO معمولا در ماشینآلات راهسازی، تجهیزات معدنی، سیستم های صنعتی، جرثقیل ها، دستگاه های تزریق و انواع پاورپک های هیدرولیک استفاده می شود. طراحی فشرده، صدای کم، قابلیت تحمل فشار بالا و امکان نصب پمپ کمکی از طریق Through Drive از مهم ترین ویژگی هایی هستند که باعث شده این مدل در بسیاری از پروژه های صنعتی مورد استفاده قرار بگیرد.
پمپ پیستونی محوری رکسروت A4FO چگونه کار می کند؟
در این پمپ هیدرولیک ، چند پیستون به صورت محوری داخل سیلندر قرار گرفتهاند و با چرخش شافت، حرکت رفت و برگشتی ایجاد می شود. این حرکت باعث مکش روغن هیدرولیک از ورودی و سپس ارسال آن با فشار بالا به مدار می شود. دبی خروجی پمپ متناسب با سرعت چرخش شافت و حجم جابجایی آن است.
پمپ A4FO از نوع دبی ثابت است؛ یعنی حجم روغن خروجی در هر دور ثابت باقی می ماند. به همین دلیل در سیستم هایی که به جریان یکنواخت و پایدار نیاز دارند عملکرد بسیار خوبی دارد.
جدول مشخصات فنی پمپ رکسروت A4FO
| مشخصه | مقدار |
| نوع پمپ | پیستونی محوری دبی ثابت |
| نوع مدار | مدار باز |
| طراحی | Swashplate |
| سایزها | ۲۲ تا ۵۰۰ |
| فشار کاری نامی | ۳۵۰ تا ۴۰۰ بار |
| حداکثر فشار | ۴۰۰ تا ۴۵۰ بار |
| حداکثر دبی | تا ۷۵۰ لیتر بر دقیقه |
| حداکثر سرعت چرخش | تا ۴۵۰۰ rpm |
| سیال قابل استفاده | روغن هیدرولیک معدنی HLP |
| جهت چرخش | راستگرد و چپگرد |
| قابلیت نصب پمپ دوم | دارد |
| کاربرد | صنعتی و موبایل هیدرولیک |
مشخصات فوق از دیتاشیت رسمی محصول استخراج شدهاند.
مزایای پمپ پیستونی محوری رکسروت A4FO
یکی از مهم ترین مزیت های این پمپ، راندمان بسیار بالای آن در فشارهای کاری سنگین است. طراحی داخلی دقیق و کیفیت ساخت بالا باعث می شود اتلاف انرژی در سیستم کاهش پیدا کند و عملکرد پمپ در استفاده طولانی مدت پایدار باقی بماند.
از دیگر مزایای این مدل می توان به موارد زیر اشاره کرد:
- تحمل فشار کاری بالا
- صدای کم هنگام کار
- طول عمر زیاد قطعات داخلی
- ابعاد بهینه برای نصب در فضاهای محدود
- مکش مناسب روغن
- قابلیت اتصال پمپ دوم
- راندمان حجمی و مکانیکی بالا
- مناسب برای کار مداوم صنعتی
طبق کاتالوگ رسمی، این پمپ دارای چگالی توان بالا و طراحی اقتصادی نیز هست که باعث کاهش هزینه های نگهداری در بلندمدت می شود.
کاربردهای پمپ رکسروت A4FO
پمپ A4FO در بسیاری از صنایع سنگین و سیستم های هیدرولیکی مورد استفاده قرار می گیرد. فشار بالا و عملکرد پایدار آن باعث شده گزینهای مناسب برای تجهیزات دائمکار باشد.
برخی از مهم ترین کاربردهای این پمپ عبارتند از:
ماشینآلات راهسازی
در لودرها، بیل مکانیکی، گریدر و غلتک های سنگین برای تامین فشار سیستم هیدرولیک استفاده می شود.
صنایع معدنی
در تجهیزات حفاری و ماشینآلات معدن به دلیل تحمل فشار بالا کاربرد زیادی دارد.
دستگاه های صنعتی
در خطوط تولید، دستگاه های پرس، تزریق پلاستیک و ماشینآلات CNC استفاده می شود.
صنایع دریایی
در سیستم های هیدرولیک کشتی و تجهیزات بندری قابل استفاده است.
پاورپک های هیدرولیک
برای تامین دبی ثابت و فشار یکنواخت در یونیت های هیدرولیکی کاربرد دارد.
انواع پمپ پیستونی محوری رکسروت A4FO
پمپ A4FO در سایزها و تیپ های مختلف تولید می شود تا بتوان آن را متناسب با نیاز سیستم انتخاب کرد.

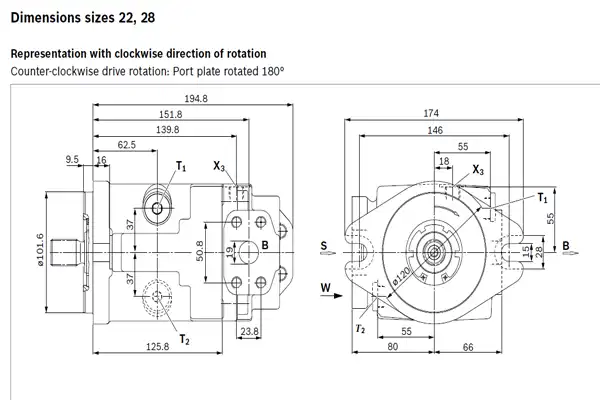

مدل های سایز کوچک (۲۲ و ۲۸)
مدل های ۲۲ و ۲۸ کوچک ترین اعضای خانواده A4FO هستند و بیشتر در سیستم های هیدرولیکی سبک یا فضاهای محدود استفاده می شوند. این مدل ها با وجود ابعاد جمعوجور، توان تحمل فشار کاری بالا را دارند و می توانند در دورهای بالا عملکرد پایداری ارائه دهند. مصرف انرژی مناسب، صدای کاری کم و نصب آسان باعث شده این سایزها در پاورپک های کوچک، تجهیزات کشاورزی، ماشینآلات خدماتی و برخی خطوط صنعتی کاربرد زیادی داشته باشند. همچنین به دلیل وزن کمتر و طراحی فشرده، برای دستگاه هایی که محدودیت فضا دارند گزینهای بسیار مناسب محسوب می شوند.

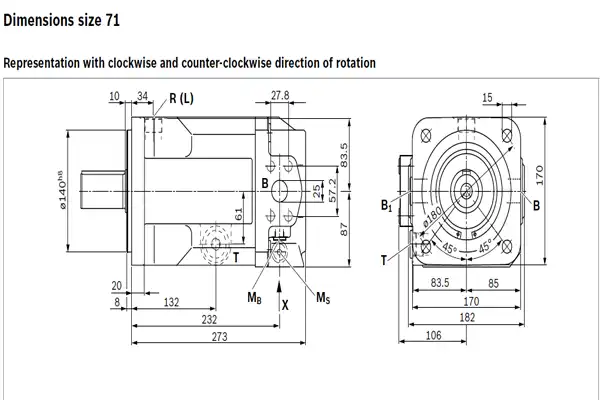

مدل های متوسط (۷۱ و ۱۲۵)
سایزهای ۷۱ و ۱۲۵ جزو پرکاربردترین مدل های پمپ رکسروت A4FO هستند و تعادل بسیار خوبی بین فشار، دبی و ابعاد ایجاد می کنند. این مدل ها برای کار مداوم صنعتی طراحی شدهاند و در ماشینآلات راهسازی، دستگاه های پرس، خطوط تولید و تجهیزات صنعتی سنگین کاربرد فراوانی دارند. در این سایزها راندمان حجمی بالا، دوام مناسب قطعات داخلی و عملکرد پایدار در فشارهای سنگین باعث می شود سیستم هیدرولیک عملکرد مطمئن تری داشته باشد. همچنین امکان استفاده از انواع شافت و اتصالات مختلف در این مدل ها وجود دارد که انعطاف بیشتری هنگام طراحی مدار ایجاد می کند.

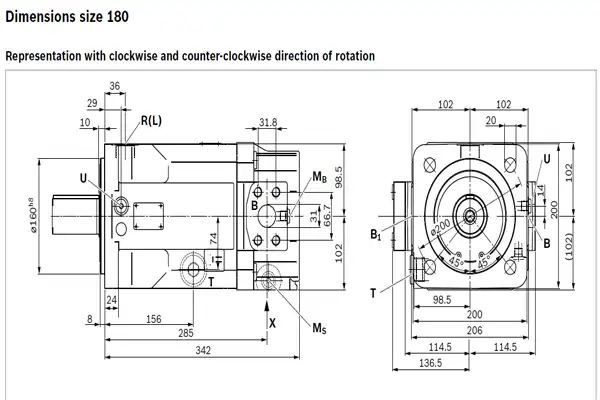

مدل های سنگین (۱۸۰ تا ۵۰۰)
مدل های ۱۸۰، ۲۵۰ و ۵۰۰ برای کاربردهای فوق سنگین صنعتی طراحی شدهاند و توانایی تامین دبی بسیار بالا در فشارهای کاری سنگین را دارند. این سایزها معمولا در صنایع فولاد، معدن، ماشینآلات حفاری، تجهیزات دریایی و سیستم های هیدرولیک بزرگ استفاده می شوند. بدنه مستحکم، شافت قوی تر و سیستم روانکاری و خنک کاری بهتر باعث شده این مدل ها در شرایط کاری سخت دوام بالایی داشته باشند. در سایزهای بزرگ تر امکان استفاده از سیستم Bearing Flushing و Through Drive نیز وجود دارد که به کاهش استهلاک و نصب پمپ دوم کمک می کند. این مدل ها معمولا برای سیستم هایی انتخاب می شوند که توقف دستگاه می تواند هزینه های زیادی ایجاد کند.
مدل High Speed
برخی مدل های سری A4FO در نسخه High Speed تولید می شوند که برای کار در دورهای بالاتر طراحی شدهاند. در این نسخه ها ساختار داخلی پمپ، طراحی یاتاقان ها و مسیر روغن بهینه شده تا پمپ بتواند بدون افت راندمان در سرعت های بالا کار کند. این ویژگی باعث می شود پاسخ سیستم هیدرولیک سریع تر شود و در کاربردهایی که به عملکرد دینامیک و سرعت بالا نیاز دارند، راندمان بهتری ایجاد شود. مدل های High Speed معمولا در ماشینآلات متحرک، تجهیزات راهسازی پیشرفته و برخی سیستم های صنعتی با سیکل کاری سریع استفاده می شوند.
نکات نصب و راهاندازی پمپ A4FO
نصب صحیح این پمپ تاثیر مستقیمی روی طول عمر و راندمان آن دارد. هنگام نصب باید به جهت چرخش شافت، سایز لوله کشی و سطح روغن مخزن توجه شود.
طبق دستورالعمل رکسروت، پمپ باید قبل از راهاندازی کاملا با روغن هیدرولیک پر و هواگیری شود تا از خشک کار کردن قطعات داخلی جلوگیری شود. همچنین خطوط مکش و درین باید به درستی طراحی شوند تا فشار منفی در ورودی ایجاد نشود.
در زمان نصب بهتر است این نکات رعایت شوند:
- استفاده از روغن هیدرولیک استاندارد
- هواگیری کامل مدار
- استفاده از فیلتر مناسب
- جلوگیری از ورود آلودگی به سیستم
- رعایت فشار مجاز ورودی
- انتخاب کوپلینگ مناسب
- بررسی هم محوری شافت و موتور
نکات نگهداری و سرویس پمپ
سرویس منظم پمپ A4FO نقش مهمی در جلوگیری از خرابی و افزایش طول عمر آن دارد. یکی از مهم ترین موارد در نگهداری این پمپ، کنترل کیفیت روغن هیدرولیک است. آلودگی روغن می تواند باعث آسیب جدی به پیستون ها و صفحات داخلی شود.
رکسروت در کاتالوگ این محصول تاکید کرده که سطح تمیزی روغن باید مطابق استاندارد ISO 4406 حفظ شود تا عمر مفید پمپ افزایش پیدا کند.
همچنین بهتر است در بازه های زمانی مشخص موارد زیر بررسی شوند:
- وضعیت فیلتر روغن
- دمای کاری سیستم
- فشار مدار
- نشتی اتصالات
- صدای غیرعادی پمپ
- لرزش شافت
- وضعیت آببندی و کاسه نمد
استفاده از روغن مناسب و جلوگیری از افزایش بیش از حد دما می تواند تا حد زیادی از استهلاک قطعات داخلی جلوگیری کند.
