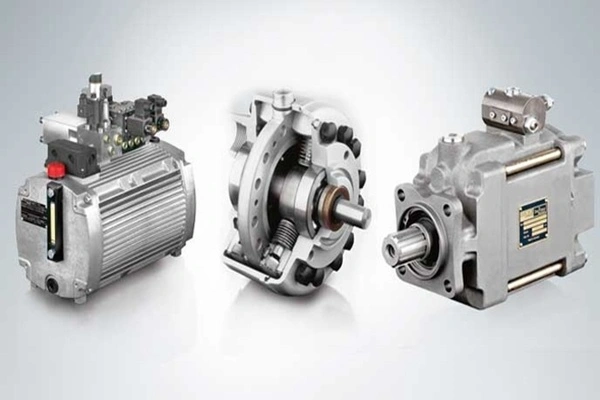

پمپ پیستونی رادیال HAWE یکی از تجهیزات تخصصی در سیستم های هیدرولیک فشار بالا است که برای تامین جریان روغن با فشار بسیار زیاد و عملکرد پایدار طراحی شده است. این پمپ ها با استفاده از حرکت رفت و برگشتی پیستون هایی که به صورت شعاعی در اطراف محور قرار گرفتهاند، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل می کنند و به همین دلیل در صنایع سنگین، خطوط پرس، ماشینآلات صنعتی و سیستم های تست فشار کاربرد گستردهای دارند.
برند آلمانی HAWE Hydraulik به دلیل طراحی دقیق و کیفیت ساخت بالا، در زمینه تولید پمپ های فشار قوی شناخته می شود و سری R و RG این شرکت از محبوب ترین مدل های پمپ پیستونی هیدرولیک رادیال به شمار می آیند. این پمپ ها توانایی کار در فشارهایی تا حدود ۷۰۰ بار را دارند و به همین دلیل برای مدارهایی که نیاز به فشار بالا و دبی ثابت دارند، انتخاب بسیار مناسبی محسوب میشوند.
جدول مشخصات فنی پمپ پیستونی رادیال HAWE
| مشخصه | توضیحات |
| نوع پمپ | پیستونی رادیال |
| سری های رایج | R و RG |
| حداکثر فشار کاری | تا ۷۰۰ بار |
| حداکثر دبی | ۹۱.۲ لیتر بر دقیقه |
| حجم جابجایی | تا ۶۴.۲ cm³/rev |
| محدوده سرعت | ۱۰۰ تا ۲۰۰۰ دور در دقیقه |
| نوع سیال | روغن هیدرولیک، سیالات زیستتخریبپذیر و برخی سیالات پایه آب |
| نحوه نصب | فلنجی |
| نوع خروجی | دبی ثابت |
| کشور سازنده | آلمان |
اطلاعات فنی فوق بر اساس کاتالوگ رسمی این محصول استخراج شده است.
پمپ پیستونی رادیال HAWE چگونه کار می کند؟

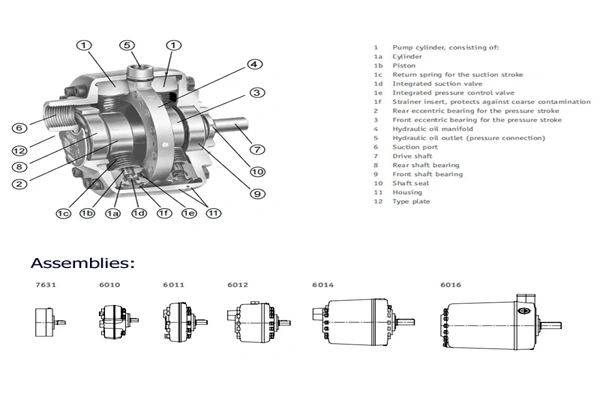

در این پمپ، چندین پیستون به صورت شعاعی اطراف محور اصلی قرار میگیرند. با چرخش شافت، یاتاقان خارج از مرکز باعث حرکت رفت و برگشتی پیستون ها میشود. در مرحله مکش، روغن وارد سیلندر شده و در مرحله فشار، سیال به سمت خروجی هدایت می شود.
طراحی رادیال پیستون ها باعث می شود پمپ بتواند فشار بسیار بالایی تولید کند، در حالی که لرزش و نوسان جریان تا حد زیادی کنترل می شود. در مدل های چند پیستونه، تعداد نامتقارن پیستون ها نیز به کاهش پالس های جریان کمک میکند و عملکرد نرم تری ایجاد می شود.
کاربردهای پمپ پیستونی رادیال HAWE
پمپ های پیستونی رادیال HAWE بیشتر در سیستم هایی استفاده می شوند که فشار بالا و عملکرد دقیق اهمیت زیادی دارد. از مهم ترین کاربردهای این پمپ می توان به موارد زیر اشاره کرد:
- سیستم های پرس هیدرولیک
- ماشینآلات صنعتی سنگین
- تجهیزات تست فشار
- سیستم های هیدرولیک خطوط تولید
- دستگاه های خمکاری و پانچ
- تجهیزات صنایع فولاد و معدن
- سیستم های روانکاری فشار بالا
- یونیت های هیدرولیک صنعتی
به دلیل توانایی کار در فشارهای بالا، این پمپ ها در بسیاری از پروژه های صنعتی جایگزین پمپ های دندهای یا پرهای می شوند.
مزایای پمپ پیستونی رادیال HAWE
یکی از مهم ترین مزایای این پمپ، توانایی تولید فشار بسیار بالا در ابعاد نسبتا فشرده است. علاوه بر این، کیفیت ساخت بالا و طراحی مهندسی دقیق باعث شده طول عمر این تجهیزات در شرایط کاری سنگین قابل توجه باشد.
راندمان مناسب، صدای کاری نسبتا کنترل شده، عملکرد یکنواخت و امکان استفاده در مدارهای حساس از دیگر مزایای این پمپ ها محسوب می شود. همچنین برخی مدل های سری RG برای کار با سیالاتی که خاصیت روانکاری ضعیف تری دارند طراحی شدهاند و در شرایط خاص صنعتی عملکرد بهتری ارائه می دهند.
انواع پمپ پیستونی رادیال HAWE
پمپ های رادیال HAWE در مدل ها و طراحی های مختلفی تولید می شوند تا بتوانند نیاز صنایع مختلف را پوشش دهند.
سری R
مدل R نسخه استاندارد این پمپ ها است که از یاتاقان غلتکی استفاده می کند. این مدل برای کارکرد در دورهای پایین نیز مناسب است و در بسیاری از کاربردهای صنعتی استفاده می شود.
سری RG
در مدل RG از یاتاقان لغزشی استفاده شده است. این طراحی باعث می شود پمپ بتواند با سیالاتی که روانکاری ضعیف تری دارند نیز کار کند. البته این مدل برای دورهای بسیار پایین مناسب نیست.
مدل های تک رادیال و چند رادیال
این پمپ ها در نسخه های تک سیلندر، دو رادیال، چهار رادیال و شش رادیال تولید میشوند که هرکدام دبی و توان متفاوتی دارند و بر اساس نیاز سیستم انتخاب میشوند.
نکات نصب و راهاندازی
برای عملکرد صحیح پمپ پیستونی رادیال HAWE رعایت اصول نصب اهمیت زیادی دارد. این پمپ باید پایین تر از سطح حداقل روغن مخزن نصب شود تا فرآیند هواگیری و مکش به درستی انجام شود. در صورتی که پمپ بالاتر از سطح روغن قرار بگیرد، احتمال ورود هوا به مدار و ایجاد کاویتاسیون افزایش پیدا می کند.
در زمان راهاندازی اولیه نیز باید هواگیری سیستم به صورت کامل انجام شود. استفاده از کوپلینگ مناسب، هم راستایی دقیق شافت و انتخاب صحیح سایز لوله های مکش و فشار نیز تاثیر زیادی بر عملکرد و طول عمر پمپ دارد.
همچنین بهتر است از روغن هیدرولیک با ویسکوزیته مناسب استفاده شود تا راندمان پمپ در شرایط استاندارد باقی بماند.
نکات نگهداری و سرویس
سرویس منظم پمپ پیستونی رادیال HAWE نقش مهمی در جلوگیری از افت راندمان و خرابی سیستم دارد. بررسی دورهای وضعیت روغن، فیلترها و فشار کاری مدار می تواند از بسیاری از آسیب های احتمالی جلوگیری کند.
بهتر است در بازه های مشخص موارد زیر کنترل شوند:
- کیفیت و سطح روغن هیدرولیک
- تمیزی فیلترها
- نشتی اتصالات و آببندیها
- صدای غیرعادی پمپ
- دمای کاری سیستم
- فشار خروجی پمپ
در صورت مشاهده افزایش صدا، افت فشار یا داغ شدن بیش از حد، بهتر است پمپ توسط تکنسین متخصص بررسی شود. استفاده از روغن آلوده یا کارکرد طولانی مدت در فشارهای بالاتر از محدوده مجاز میتواند عمر قطعات داخلی را کاهش دهد.
پمپ پیستونی رادیال HAWE یکی از گزینه های حرفهای برای سیستم های هیدرولیک فشار بالا محسوب میشود. طراحی مهندسی دقیق، توان تولید فشار زیاد، عملکرد نرم و طول عمر بالا باعث شده این پمپ در صنایع مختلف کاربرد گستردهای داشته باشد. انتخاب صحیح مدل، نصب اصولی و سرویس منظم میتواند تاثیر زیادی بر راندمان و دوام این تجهیز صنعتی داشته باشد.
