شیر کنترل جریان هیدرولیک

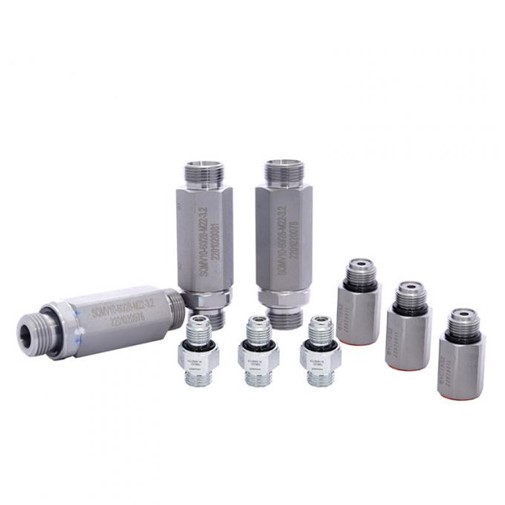

شیر کنترل جریان هیدرولیک (Hydroulic Flow Control Valve) قطعه‌ای است که برای تنظیم سرعت حرکت عملگرها مانند جک یا هیدروموتور به کار می‌رود. این شیر با محدود کردن مسیر عبور روغن و در نتیجه کنترل دبی سرعت حرکت عملگر را تنظیم می‌کند.

سرعت جک‌های هیدرولیکی از تقسیم دبی ورودی بر سطح مقطع پیستون آنها محاسبه می‌شود. از آنجایی ‌که سطح مقطع پیستون ثابت است، تنها راه کنترل دقیق سرعت از طریق کم یا زیاد کردن دبی روغن توسط همین شیرها انجام خواهد شد. شیرهای سوزنی ساده‌ترین نوع شیر کنترل جریان هیدرولیک هستند که با تغییر بار می‌توانند مقدار دبی را تنظیم نمایند. با این ‌حال برخی شیرهای خاص برای تنظیم سرعت بدون تغییر در فشار سیستم طراحی‌ شده است. نماد هیدرولیکی این شیرها یک مستطیل است که یک فلش اریب از آن عبور می‌کند. این مقاله یک راهنمای جامع معرفی انواع، قابلیت‌های کاربردی و نکات خرید شیر کنترل جریان هیدرولیک است.

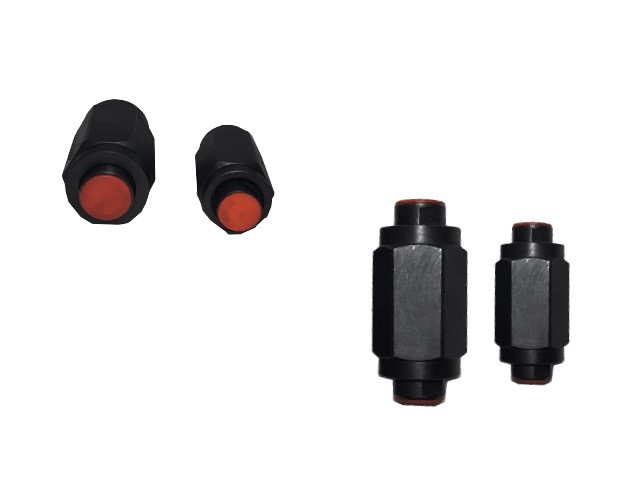

طراحی و نحوه عملکرد شیر کنترل جریان هیدرولیک

برای بررسی نحوه عملکرد این شیرها بهتر است که روش طراحی آنها را در دو دسته‌بندی جداگانه تحلیل کنیم:

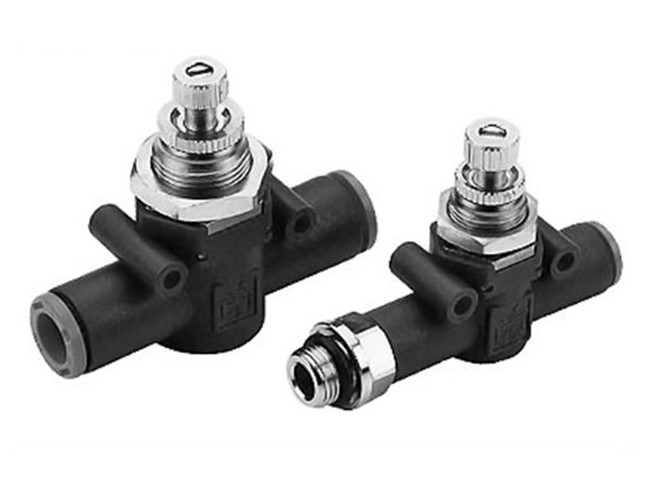

نحوه عملکرد شیر کنترل جریان ساده

این شیرها هیچ المان جبران‌ کننده فشار ندارند و عملکرد آنها دقیقاً مانند یک شیر آب معمولی است. مکانیزم اصلی این نوع شیر یک روزنه قابل تنظیم (Orifice) است که با یک پیچ سوزنی یا صفحه مندرج مسیر عبور سیال را تنگ یا گشاد می‌کند. در این نوع شیر وقتی پیچ را می‌بندید، سطح مقطع روزنه کم می‌شود. در این ‌صورت علاوه ‌بر کم شدن دبی مقدار فشار دو طرف روزنه نیز تغییر می‌کند. لذا حتی اگر پیچ شیر را باز و بسته نکنید، صرفاً با تغییر فشار ورودی مقدار دبی خروجی شیر تغییر خواهد کرد.

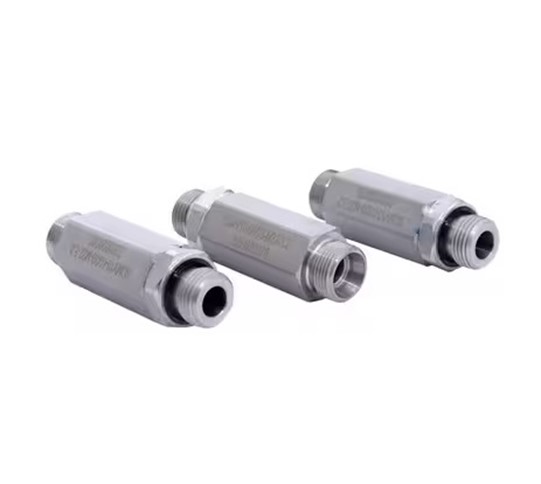

نحوه عملکرد شیر کنترل جریان با جبران ‌کننده فشار

این نوع شیر کنترل جریان طراحی هوشمندانه‌تری دارد و هدف آن ثابت نگهداشتن دبی، صرف ‌نظر از تغییرات فشار بار است. برای این کار از یک سوپاپ بالانس در طراحی شیر استفاده ‌شده است. شیرهای جبران ‌کننده فشار دارای دو بخش قابل تنظیم و درپوش جبران ‌کننده فنری هستند. وقتی پیچ شیر چرخانده شود، روزنه اصلی را روی یک سطح مقطع مشخص تنظیم می‌کند تا دبی معینی عبور کند. اما فنر پشت درپوش جبران ‌کننده به شکلی طراحی ‌شده که یک اختلاف فشار ثابت و معین را همواره در دو سر روزنه اصلی حفظ می‌کند.

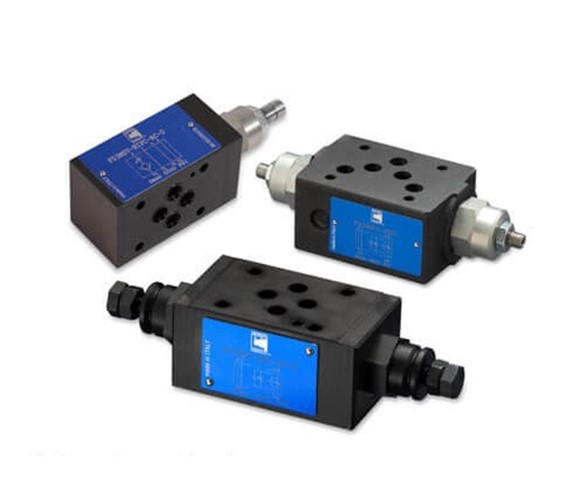

اجزای داخلی شیر کنترل جریان هیدرولیک

انواع شیر کنترل جریان هیدرولیک با مکانیزم‌های متفاوتی کار می‌کنند و قاعدتاً چیدمان اجزاء اصلی آنها نیز متفاوت است. با این ‌حال هر کدام از این شیرها دارای بخش‌های اصلی مشخصی هستند:

بدنه اصلی (Housing)

محفظه‌ای معمولا فولادی یا چدنی است که تمام قطعات را در خود جای داده و مسیرهای پیچیده داخلی برای عبور سیال و کنترل جریان در آن تعبیه شده ‌است.

اسپول جبران کننده فشار (Spool)

یک قطعه استوانه‌ای بسیار دقیق است که داخل بدنه حرکت می‌کند و باز و بسته کردن مسیر اصلی روغن بین ورودی و خروجی شیر تنظیم جریان را بر عهده دارد. این قطعه به یک فنر جبران ‌کننده متصل است که نیروی لازم برای اختلاف فشار ثابت روی روزنه‌ی اصلی شیر را حفظ می‌کند.

بخش تنظیم دبی

پیچ قابل تنظیم با نوک مخروطی است که در نشیمنگاه فرو رفته و مقدار مسیر عبور سیال را باز و بسته می‌کند. با چرخاندن دستی یا اتوماتیک می‌توان سطح مقطع روزنه (فاصله بین سوزن و دیواره) را کم و زیاد کرد. برخی از انواع شیر کنترل جریان هیدرولیک دارای صفحه روزنه قابل تعویض با تعدادی سوراخ ریز هستند که سطح مقطع کلی عبور روغن را تغییر می‌دهد.

انواع شیر کنترل جریان هیدرولیک

شیرهای کنترل جریان را از چند منظر فنی یا طراحی دسته‌بندی می‌کنند. عملکرد این شیرها به شکل ساده بدون جبران ساز فشار یا شیرهای جبران ‌کننده طراحی می‌شود. شیرهای سوزنی و روزنه‌ای متداول‌ترین مدل‌ها هستند که بدون قابلیت تنظیم فشار صرفاً برای تغییر دبی کارایی دارند. اما مدل‌های پیشرفته‌تر با قابلیت جبران فشار یا دما نیز طراحی ‌شده است. در ادامه انواع شیر کنترل جریان هیدرولیک را صرفاً براساس نحوه نصب و عملکرد شیر در مقابل تغییرات بار بررسی خواهیم کرد.

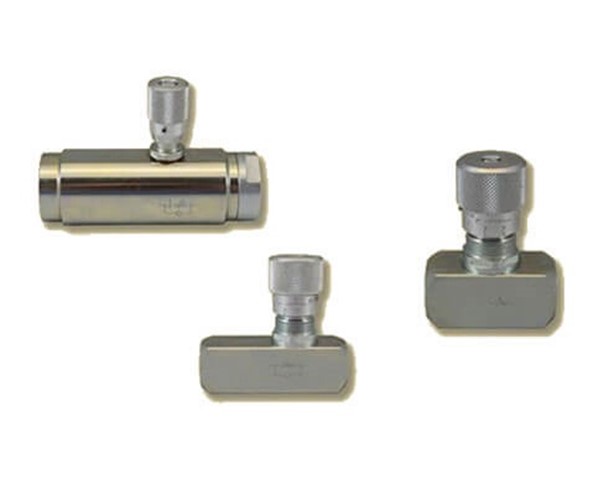

شیر کنترل جریان ورودی

نوعی از شیرهای کنترل جریان است که بر روی مسیر ورودی به عملگر نصب می‌شود. این شیر با محدود کردن دبی روغنی که وارد عملگر می‌شود، سرعت آن را تنظیم می‌کند. درست مانند شیر آبی که قبل از شیلنگ نصب شده باشد، جریان روغن را پیش ‌از رسیدن به جک هیدرولیکی خفه می‌کند. در این صورت سرعت جک رابطه مستقیمی با دبی ورودی تنظیم شده توسط شیر دارد. از این نوع شیر کنترل جریان هیدرولیک در طراحی پرس‌های صنعتی، دستگاه‌های تزریق پلاستیک، جک‌های بالابر، ماشین‌های فرز و… استفاده می‌کنند.

مزایا

• مناسب برای بارهای مقاوم که در خلاف جهت نیروی خارجی کار می‌کنند.
• راندمان حرارتی خوب
• طراحی ساده با قابلیت تحمل فشارهای بسیار بالا

معایب

• خطر فرار جک تحت بار منفی مانند سقوط جک از ارتفاع
• احتمال شکل‌گیری کاویتاسیون در پشت پیستون جک
• خطر ایجاد ضربات ناگهانی پیستون در اثر توقف یک بار سنگین

شیر کنترل جریان خروجی

نوعی شیر کنترل جریان هیدرولیک است که در مسیر خروجی عملگر نصب می‌شود. این شیر با محدود کردن روغنی که از یک جک خارج خواهد شد، سرعت حرکت آن را کنترل می‌کند. در واقع این نوع شیرها به شکلی طراحی شده‌اند که به ‌جای خفه کردن روغن در ورودی، می‌توانند مسیر خروجی را تنگ کرده و باعث ایجاد یک فشار متقابل در سمت خروجی جک شوند. این فشار متقابل مانند یک ترمز دائمی و نرم عمل کرده و از حرکت خودسرانه جک هیدرولیکی جلوگیری می‌کند. از شیر کنترل جریان خروجی برای طراحی سیستم‌هایی مانند جرثقیل‌ها، وینچ‌های هیدرولیکی، بازوهای بیل مکانیکی، ماشین‌های حفاری، سیستم‌های ترمز و… استفاده می‌کنند.

مزایا

• مناسب برای تقابل با بارهای منفی مانند جاذبه یا اینرسی
• جلوگیری از خطر ایجاد کاویتاسیون در جک هیدرولیکی
• توقف‌های نرم و بدون ضربه
• مناسب برای طراحی سیستم‌های کششی یا آویزان

معایب

• احتمال شکل‌گیری ایجاد فشار بسیار بالا در سیستم
• نیازمند به نصب شیر اطمینان دقیق برای محافظت از فشارهای خطرناک
• مستعد تقویت فشار در سمت دیگر جک‌های هیدرولیکی

شیر کنترل جریان انشعابی

این نوع شیرها در مسیر فرعی و موازی با عملگر روی خطی که به تانک برمی‌گردد، نصب می‌شوند. این شیر سرعت عملگر را با کنترل مقدار روغنی که هدر می‌رود و به مخزن باز می‌گردد، تنظیم می‌کند. لذا تأثیری روی فشار یا محدود کردن مستقیم جریان اصلی ندارد.

در چنین ساختاری پمپ هیدرولیک، دبی ثابتی تولید می‌کند و این شیر مانند یک مسیر انشعابی عمل کرده و بخشی از دبی ثابت را به تانک برمی‌گرداند. در نتیجه فقط بخشی از روغن به سمت عملگر حرکت خواهد کرد. در این ‌صورت هرچه روزنه شیر بیشتر باز شود، مادامیکه فشار روی جک هیدرولیک ثابت است، مقدار دبی آن کمتر شده و از سرعت عملگر کاسته می‌شود. از این نوع شیرهای کنترل جریان انشعابی فقط در طراحی سیستم‌های غیردقیق که بار همواره مقاوم، ثابت و سبک است مانند طراحی مدار روغنکاری و سیستم‌های خنک‌ کننده استفاده می‌کنند.

مزایا

• راندمان انرژی خوب سیستم هیدرولیک
• جلوگیری از افزایش حرارت مدارات هیدرولیک
• مناسب برای عملکرد پمپ‌های دبی ثابت

معایب

• دقت بسیار پایین و کاملاً وابسته به بار
• عدم توانایی کنترل بارهای منفی مانند جاذبه یا اینرسی جک

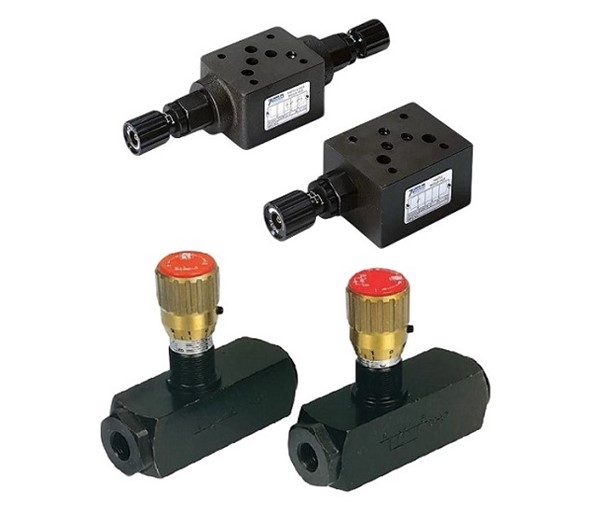

مقایسه انواع شیر کنترل جریان هیدرولیک

آنچه مسلم است، هنگام طراحی سیستم‌های هیدرولیکی باید نوع و موقعیت نصب شیر کنترل جریان را به ‌درستی انتخاب کنید. انتخاب صحیح این شیرها مرز باریک میان یک سیستم هیدرولیک ایمن، دقیق و پربازده یا یک سیستم فاجعه بار، پرهزینه و خطرناک است. انتخاب اشتباه می‌تواند فراتر از خرابی قطعه به ایجاد حوادث مرگبار منتهی شود. در جدول زیر انواع شیر کنترل جریان هیدرولیک را مقایسه کرده‌ایم:

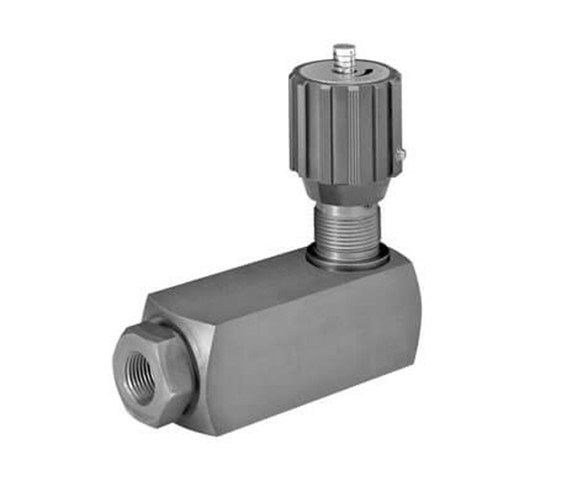

پارامترهای فنی و نکات خرید شیر کنترل جریان هیدرولیک

شیرهای کنترل جریان برای تعیین سرعت و ارتقاء ایمنی سیستم هیدرولیک هستند و باید در هنگام خرید تمام پارامترهای فنی را با دقت بررسی کنید. توجه به پارامترهای فنی تضمین‌ کننده تطابق کامل قطعه با شرایط سیستم است و از ناهماهنگی‌های پرهزینه و یا خطرناک جلوگیری می‌کند. قاعدتاً نادیده گرفتن پارامتری مانند دبی اسمی می‌تواند این شیرها را به گلوگاه‌های مخربی تبدیل کند که با تولید حرارت بی‌رویه، انرژی سیستم را هدر داده و حتی روغن را می‌سوزاند. در ادامه تمام پارامترهای فنی برای خرید شیر کنترل جریان هیدرولیک را بررسی خواهیم کرد.

دبی اسمی شیر کنترل جریان هیدرولیک (Flow Rate)

دبی اسمی مهمترین پارامتر کلیدی است که نشان می‌دهد شیر در حالت کاملاً باز چه حجمی از روغن را بدون افت فشار محسوس عبور می‌دهد. حداکثر افت فشار مجاز برای محاسبه دبی اسمی ۱۰ درصد است. شما باید شیر کنترل جریان را دقیقاً برای حداکثر دبی واقعی سیستم هیدرولیک انتخاب کنید. اما ممکن است مهندسین کم‌تجربه این شیرها را صرف ‌نظر از دبی سیستم براساس سایز پورت انتخاب کنند.

برای پرهیز از اشتباه بهتر است همیشه منحنی دبی و افت فشار (Flow-Pressure Drop) شیر را از روی کاتالوگ محصول بررسی کنید. زیرا تنها از طریق این منحنی است که می‌توانید ببینید شیر مورد نظر چه افت فشاری در سیستم ایجاد خواهد کرد و آیا میزان اتلاف ایجاد شده قابل ‌قبول است یا خیر؟ اما اگر دبی اسمی شیر کنترل جریان هیدرولیک به ‌درستی انتخاب نشود، چه اتفاقی در سیستم می‌افتد؟

اگر شیر را کوچکتر از ظرفیت سیستم انتخاب کنید

شیرهای کوچک که دبی اسمی آنها کمتر از دبی سیستم است، تبدیل به گلوگاه‌های خطرناکی می‌شوند. روغن با سرعت و افت فشار بسیار بالا از چنین شیری عبور کرده و انرژی مستقیما به گرما تبدیل خواهد شد. نتیجه این انتخاب غلط باعث داغ شدن بیش‌ازحد روغن و کاهش عمر مفید تمام قطعات و تجهیزات در کل سیستم هیدرولیک است.

اگر شیر را بیش‌ازحد بزرگ انتخاب کنید

شیرهایی که دبی اسمی آنها خیلی بیشتر از دبی معمول سیستم هیدرولیک است، محدوده تنظیم مفید خود را از دست می‌دهند. دقت کنید که تمام تنظیم سرعت در همان یک چهارم ابتدایی چرخش سوزن شیر کنترل خلاصه شده‌ است و تنظیم تدریجی و دقیق یک شیر بزرگ در سیستم کوچک غیرممکن است.

حداکثر فشار کاری شیر کنترل جریان (P-max)

حداکثر فشار کاری سقف تحمل شیر در برابر تنش‌های مداوم و ضربه‌های ناگهانی سیستم است و انتخاب نادرست آن می‌تواند فاجعه‌بار باشد. توصیه می‌کنیم که حتماً هنگام خرید شیر کنترل جریان هیدرولیک این پارامتر را با دقت و متناسب با شرایط سیستم تهیه کنید.

حداکثر فشار کاری شیر باید حداقل برابر با فشار تنظیم شده روی شیر اطمینان (Relif Valve) سیستم هیدرولیک باشد. اهمیت این پارامتر در شیرهایی که کنترل خروجی را بر عهده دارند دوچندان است. زیرا پدیده تقویت فشار در جکهای نامتقارن قادر است فشار پشت شیر را به چندین برابر فشار پمپ برساند و انتخاب یک شیر جریان با رنج نامناسب به‌ معنای خطر جدی انفجار در چنین سیستم‌هایی است. نادیده گرفتن این پارامتر ممکن است منجر به نشت‌های مرگبار، ترکیدن بدنه و پاشش روغن داغ پرفشار در محیط کار شود.

محدوده تنظیم دبی شیر کنترل جریان (Flow Range)

این پارامتر معیاری برای تعیین انعطاف‌پذیری و دقت شیر برای کنترل سرعت عملگر است و معمولاً به ‌صورت نسبت حداکثر به حداقل دبی قابل تنظیم یا حداقل دبی قابل کنترل بیان می‌شود. در هنگام خرید شیر کنترل جریان هیدرولیک همیشه اطمینان حاصل کنید که نقطه کاری مورد نیاز سیستم در میانه محدوده قابل تنظیم شیر قرار بگیرد. به ‌این ‌ترتیب بهترین رزولوشن و کنترل پذیری سرعت را در اختیار دارید. اما اگر این محدوده را به ‌درستی بررسی نکرده و شیر نامناسبی تهیه کنید، مشکلات بزرگی در سیستم پدید می‌آید.

اگر برای سیستمی که به دبی‌های بسیار کم و تنظیم نرم نیاز دارد، یک شیر کنترل جریان با محدوده تنظیم وسیع تهیه کنید، قطعاً با ضربات پله‌ای روبرو شده و دقت سیستم از بین می‌رود. زیرا یک چرخش کوچک اهرم شیر کافی است تا جریان ناگهانی بسیار زیادتر از نیاز سیستم شده و حرکت نرم آن به یک حرکت پله‌ای و ضربه‌ای تبدیل شود.

شیر کنترل فشار ساده یا جبران ساز

در هنگام خرید شیر کنترل جریان هیدرولیک باید نوع آن را انتخاب کنید. انتخاب نوع جبران‌سازی تعیین می‌کند که سرعت تنظیم شده، تحت تاثیر تغییرات بیرونی چقدر ثابت باقی می‌ماند. اگر نوع شیر ساده یا جبران کننده را متناسب با شرایط و نیاز سیستم تهیه نکنید، قطعاً دقت کل سیستم هیدرولیک کاملاً مختل می‌شود، زیرا:

شیر بدون جبران کننده

خروجی این نوع شیرها کاملاً وابسته به تغییرات فشار است. زیرا با افزایش بار مقدار دبی خروجی و سرعت جک هیدرولیک به‌ طور محسوس کاهش پیدا می‌کند. ترجیحاً فقط برای طراحی مدارات با بارهای کاملا ثابت از این نوع شیر کنترل جریان هیدرولیک استفاده کنید.

شیر جبران کننده فشار

یک انتخاب استاندارد برای طراحی اکثر سیستم‌های هیدرولیکی است که می‌تواند دبی خروجی را با وجود نوسانات بار تقریباً ثابت نگه دارد. برای طراحی سیستم‌های هیدرولیک با احتمال سقوط بار مانند پرس‌ها، جرثقیل‌ها و بالابرهای ساختمانی حتماً از این نوع شیر کنترل جریان هیدرولیک استفاده کنید.

شیر جبران کننده فشار و دما

بهترین گزینه برای طراحی سیستم‌هایی است که سیال در آنها با تغییرات دمایی زیادی مواجه است. اکثر ماشین‌آلات کارگاهی که در محوطه و شرایط جوی متغیری کار می‌کنند، از چنین سیستم‌هایی هستند که به شیر کنترل جریان هیدرولیک با قابلیت جبران فشار و دما نیاز دارند. زیرا این نوع شیرها از تغییر سرعت به علت رقیق یا غلیظ شدن روغن هیدرولیک جلوگیری می‌کنند.

افت فشار در شیر کنترل جریان

افت فشار (Pressure Drop) یکی از کلیدی‌ترین پارامترهای فنی هنگام انتخاب و خرید شیر کنترل جریان هیدرولیک است. این پارامتر مقدار مقاومت داخلی شیر در برابر عبور روغن را نشان داده و یک پارامتر اساسی برای بررسی مقدار تولید گرمای هدر شده است. اما چرا بررسی این پارامتر تا این اندازه کلیدی است؟

تولید حرارت و اتلاف انرژی

یک شیر کنترل جریان با افت فشار بالا درست مانند یک هیتر کوچک در مدار عمل کرده و روغن را داغ می‌کند. در نتیجه با افزایش حرارت عملاً طول عمر مفید روغن و تمام قطعات فنی در سیستم هیدرولیک کاهش پیدا خواهد کرد. خرید شیر کنترل جریان با افت فشار بالا یک ریسک پرهزینه است و باید حتماً سیستم خنک کننده قوی نصب شود. بهتر است تا همیشه به دنبال شیری باشید که کمترین افت فشار را در حالت کاملاً باز تولید می‌کند.

قابلیت تنظیم پذیری شیر

عدم در نظر گرفتن افت فشار، کارکرد شیرها با قابلیت جبران کنندگی را تهدید می‌کند. زیرا سیستم جبران کننده در این شیرها برای عملکرد صحیح به یک حداقل اختلاف فشار در دو طرف خود نیاز دارند. اگر شما یک شیر کنترل جریان بزرگ با افت فشار بسیار کم را برای یک سیستم فشار پایین انتخاب کنید، ممکن است هرگز اختلاف فشار کافی برای فعال کردن مکانیزم جبران کننده فراهم نشود. در این صورت شیر گرانقیمت شما صرفاً مانند یک شیر کنترل جریان ساده و بدون جبران عمل می‌کند.

متریال ساخت شیر کنترل جریان هیدرولیک

در هنگام انتخاب این شیرها مادامیکه انواع پارامترهای فنی را از کاتالوگ محصولات مختلف بازار بررسی می‌کنید، قطعاً باید متریال ساخت بخش‌های مختلف را نیز در نظر بگیرید. متریال بدنه و قطعات داخلی شیر کنترل جریان نه تنها عمر قطعه، بلکه ایمنی و سازگاری آن با شرایط محیطی را تعیین می‌کند. انتخاب نادرست ممکن است سرعت خوردگی را افزایش داده و یا باعث سایش زود هنگام و حتی شکست فاجعه بار بدنه شود. اجازه دهید تا متریال‌های ایده‌آل برای ساخت انواع شیر کنترل جریان هیدرولیک را بررسی کنیم.

متریال ساخت بدنه شیر کنترل جریان

بدنه این شیرها باید فشار دائمی سیستم هیدرولیک، ضربات ناگهانی و خوردگی محیطی را در بهترین شرایط تحمل کند. البته برای ساخت بدنه این شیرها از متریال‌های گوناگونی استفاده می‌کنند:

متریال ساخت آب بندها و اورینگ

برای ساخت اکثر شیرهای کنترل جریان بر پایه استفاده از روغن‌های معدنی استاندارد از سیل نسبتاً ارزان قیمت نیتریل (NBR) استفاده می‌شود. این شیرها در محدوده دمایی ۳۰- الی ۱۰۰+ درجه سانتیگراد مناسب هستند. اما برای طراحی سیستم‌های هیدرولیک مقاوم در برابر آتش که از روغن‌های فسفاتی استفاده می‌کنند، باید شیر با سیل ویتون (FKM) یا تفلون (PTFE) تهیه کنید. این شیرها تحمل دماهای بالاتر تا فراتر از ۲۰۰ درجه سانتیگراد را دارند.

برندهای برتر تولید کننده شیر کنترل جریان هیدرولیک

انتخاب برند شیر کنترل جریان، تصمیمی فراتر از یک خرید ساده است. زیرا این انتخاب مرز میان دقت و فاجعه یا عملکرد قابل اطمینان و خرابی‌های مکرر در سیستم هیدرولیک را تعیین خواهد کرد. برندهای معتبر تضمین می‌کنند که منحنی‌های عملکرد درج شده در کاتالوگ قطعاً در دنیای واقعی و کار عملیاتی تحت فشار و دمای سیستم صادق است. قاعدتاً شیر کنترل جریان هیدرولیک محصول یک برند معتبر در لحظه‌ای که باید بار آویزان یک جرثقیل را مهار کند، دچار نوسان یا نشتی ناگهانی نمی‌شود. قطعاً شما هم علاقه دارید تا این شیرهای استراتژیک را از بهترین برندهای بازار تهیه کنید. شما می‌توانید از طریق فروشگاه اینترنتی تجهیز صنعت محصولات متنوع از بهترین برندها را تهیه نمایید. برندهایی مانند:

• Rexroth ساخت آلمان
• Parker ساخت آمریکا
• Eaton ساخت آمریکا
• Hawe ساخت آلمان
• Yuken ساخت ژاپن
• Duplomatic ساخت ایتالیا
• Shandong Taifeng ساخت چین
• Yuci Hydraulics ساخت چین

قیمت شیر کنترل جریان هیدرولیک

قیمت شیرهای کنترل جریان کاملاً تحت تاثیر دقت مهندسی، کیفیت متریال و عملکرد قابل اطمینان آنها در شرایط کاری سخت و عملیاتی است. ارزیابی قیمت چنین شیرهایی قطعاً فراتر از مقایسه ساده چند عدد در برگه پیش فاکتور است. قیمت یک شیر از برند گمنام چینی ممکن است در نگاه اول خیلی کمتر از یک شیر کنترل از برند معتبری مانند Rexroth باشد.

همیشه باید هزینه‌های پنهان مانند عدم دقت در جبران‌سازی فشار، فرسایش زود هنگام اسپول، احتمال نشتی داخلی و حتی خارجی را در نظر بگیرید که همگی در آینده سیستم نقش دارند. درباره بررسی فنی و ارزیابی قیمت شیر کنترل جریان هیدرولیک می‌توانید از خدمات فروشگاه اینترنتی تجهیز صنعت استفاده کنید. کارشناسان فروش تجهیز صنعت به شما کمک می‌کنند تا از میان محصولات مختلف برندهای معتبر، مناسب‌ترین شیر با مشخصه‌های فنی کاملا سازگار با سیستم هیدرولیک را در بهترین قیمت و عرضه سراسر کشور تهیه کنید.
