فلومتر بخار اسپیراکس سارکو (Spirax Sarco)

فلومتر بخار اسپیراکس سارکو، تجهیزی برای اندازه‌گیری دقیق جریان بخار در خطوط صنعتی است که با محدوده اندازه‌گیری وسیع طراحی شده و برای مدیریت انرژی و کاهش هزینه‌ها در سیستم‌های بخار کارایی دارد. Spirax Sarco برند صاحب سبک انگلیسی در طراحی تجهیزات بخار است که این فلومترها را در دو مدل Gilflo ILVA و ILVA20 عرضه می‌کند.

بدنه این فلومترها از جنس استیل 316L و فنر آنها از آلیاژ اینکونل است که دمای فرایند تا فراتر از ۴۰۰ درجه سانتیگراد را تحمل می‌کنند. همچنین تمام مدل‌ها با دقت قرائت 1± درصد طراحی شده‌اند. دقت بالا، قابلیت نصب فشرده و مقاومت حرارتی خوب از جمله ویژگی‌های برجسته انواع دبی سنج بخار spirax sarco است. تا جاییکه دبی سیالات مانند بخار اشباع، بخار فوق گرم، کندانس، گاز طبیعی، نیتروژن، هوای فشرده، اتیلن و… را اندازه‌گیری می‌کنند. اما مهمترین نکته هنگام خرید فلومتر بخار اسپیراکس سارکو، بررسی تفاوت Turndown و تاثیر آن بر اندازه‌گیری جریان‌های کم در این محصولات است.

انواع فلومتر بخار اسپیراکس سارکو

فلومترهای بخار اسپیراکس سارکو با دقت بالا و محدوده اندازه‌گیری وسیع برای مدیریت انرژی در واحدهای صنعتی استفاده می‌شوند. Spirax Sarco برند با تجربه‌ای است که این فلومترها را برای دبی سنجی بخار اشباع، بخار فوق گرم، کندانس و گازهای صنعتی طراحی کرده است و در کاربردهایی مانند اندازه‌گیری هزینه، انتقال بخار و کنترل بار دیگ استفاده می‌شوند. انواع این فلومترها به قرار زیر هستند:

• فلومتر بخار مدل Gilflo ILVA
• فلومتر بخار مدل IVA20

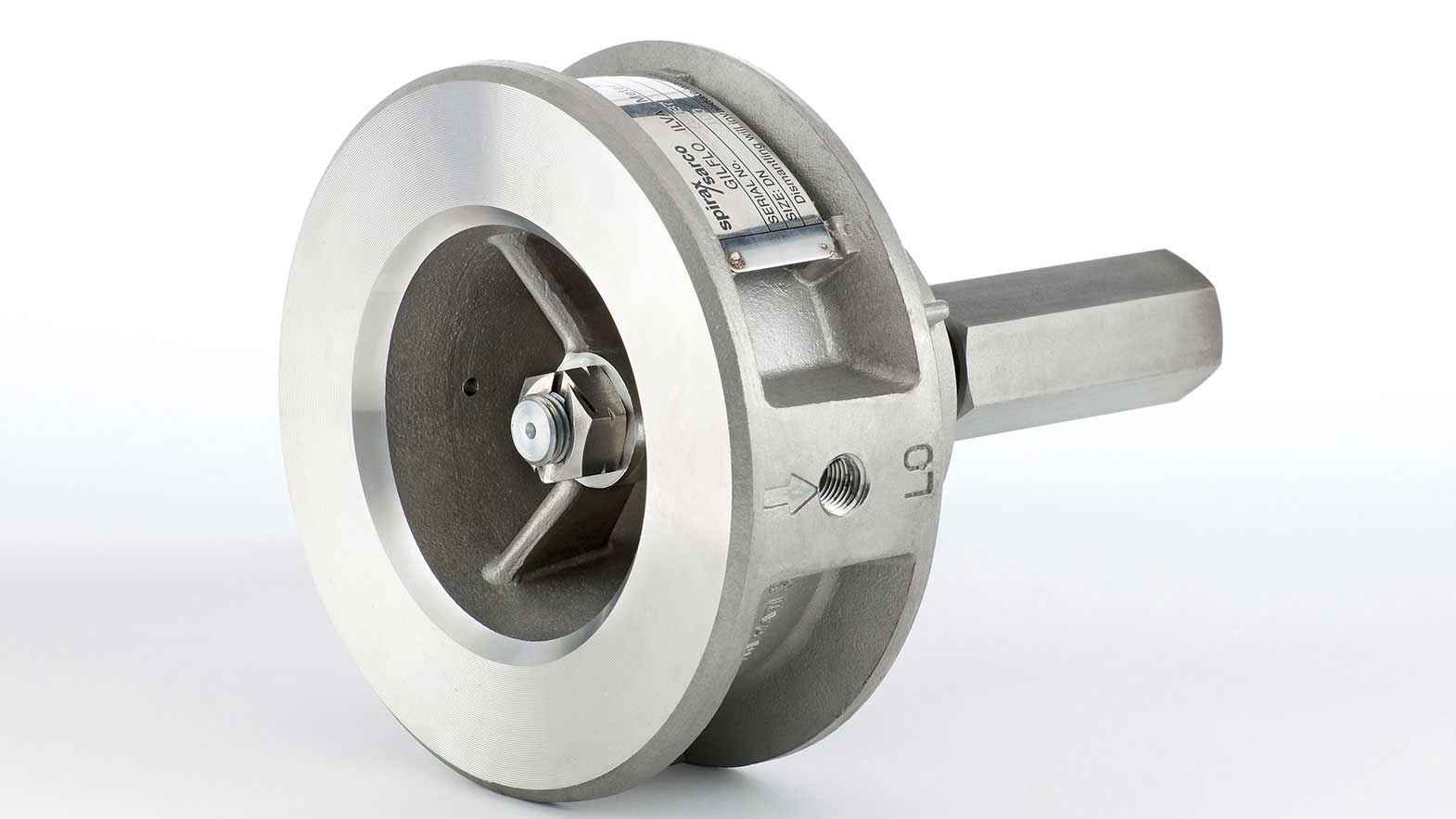

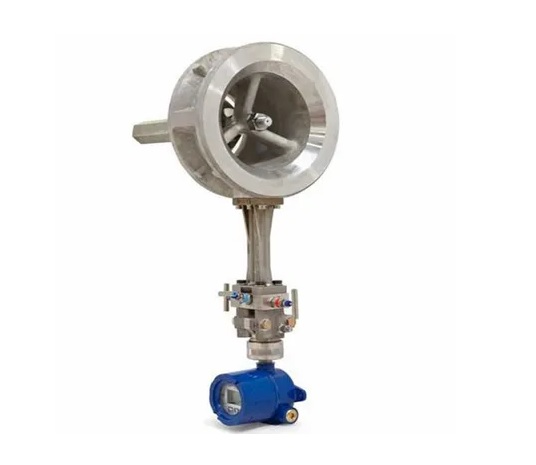

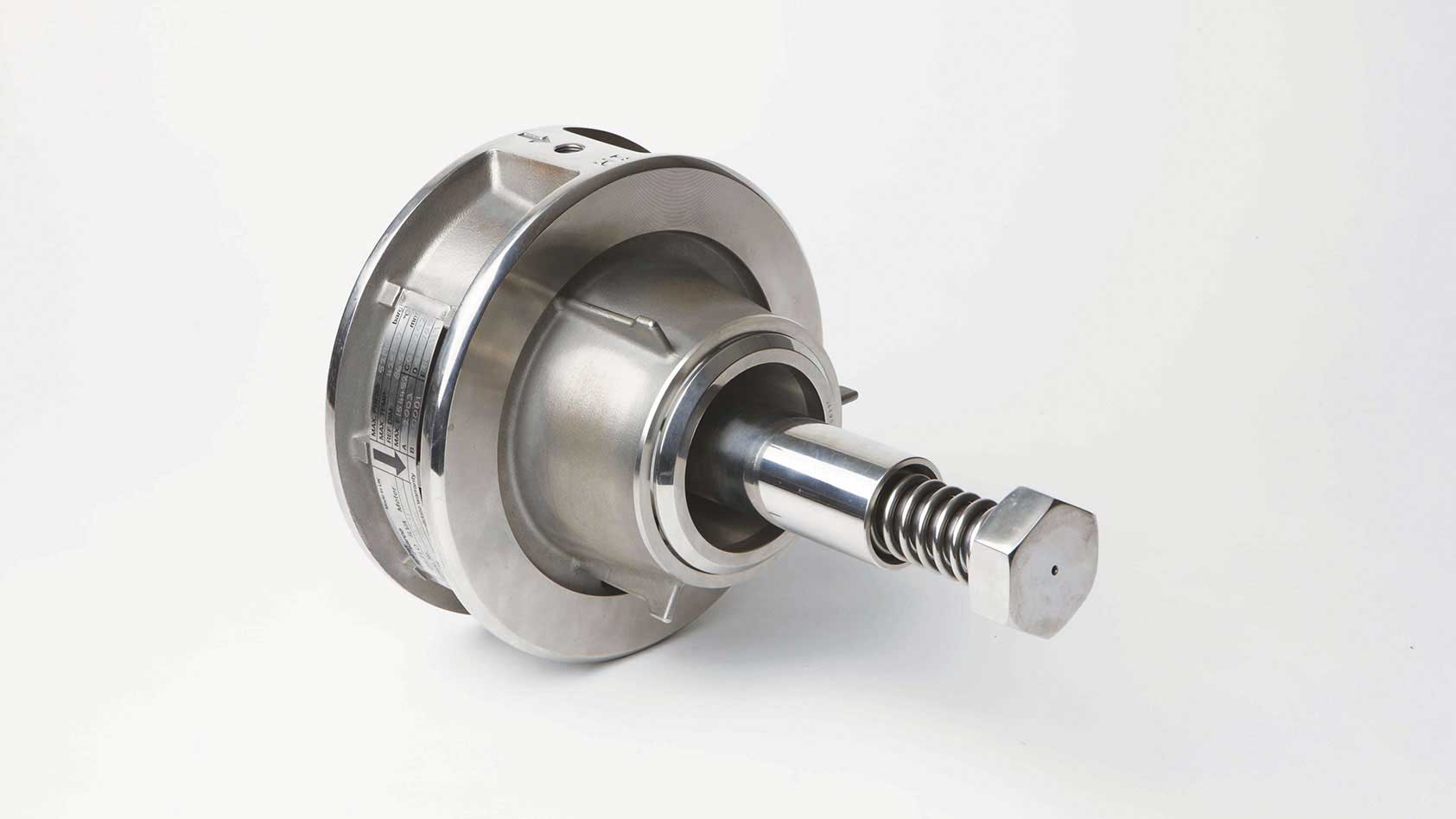

فلومتر بخار Gilflo ILVA

Gilflo ILVA یک نوع فلومتر ویفری (Wafer) با بدنه استیل 316L است که برای اندازه‌گیری دقیق جریان بخار، گازها و مایعات صنعتی طراحی شده است. این مدل با Turndown (نسبت محدود اندازه‌گیری) در مقدار 100:1 دقیق‌ترین فلومتر بخار اسپیراکس سارکو در محدوده وسیع جریان است.

بدنه این فلومتر از استیل 316L ساخته شده که در برابر خوردگی و دماهای بالا مقاوم است و در عین حال برای اندازه‌گیری دبی بخار اشباع، فوق گرم و سیالات صنعتی نیز استفاده می‌شود. این فلومتر با نسبت 100:1 قادر است جریان را در محدوده وسیع از خیلی کم تا خیلی زیاد اندازه‌گیری کند.

همچنین با دقت قرائت 1± درصد، اندازه‌گیری قابل اعتماد در همه محدوده‌ها را تضمین می‌کند. اسپیراکس سارکو مدل Gilflo ILVA را در سایزهای DN50 الی DN300 از ۲ الی ۱۲ اینچی عرضه کرده که همگی تیپ‌ها توانایی تحمل دماهای فوق بالای ۴۰۰ درجه سانتیگراد را دارند. طراحی ویفری و پروفایل بندی جریان این فلومتر اجازه نصب با طول کم بالادست (6D) و پایین دست (3D) را می‌دهد. بنابراین حتی قابلیت نصب شدن در نزدیکی خم لوله، شیر یا سایر اجزای فرایند را دارد.

کاربردهای فلومتر بخار Gilflo ILVA

فلومتر بخار مدل Gilflo ILVA با محدوده اندازه‌گیری 100:1 و دقت 1± درصد برای کاربردهایی طراحی شده که اندازه‌گیری دقیق جریان در محدوده وسیعی نیاز است. اما توصیه می‌کنیم که این محصول را صرفاً به علت Turndown بالا انتخاب نکنید. بارها با مشتریانی مواجه هستیم که بدون بررسی الگوی مصرف شبانه روزی، این مدل را تهیه می‌کنند و بعدها متوجه می‌شوند که تغییرات جریان در خطوط آنها کم است و حتی می‌توانند از یک مدل اقتصادی‌تر استفاده نمایند. برای همین به تکنسین‌ها و مهندسین توصیه می‌کنیم که اول الگوی مصرف خط در شبانه روز و یا فصول مختلف را بررسی کرده و اگر جریان در ساعات کم مصرف به زیر ۱۰ درصد پیک می‌رسد، این مدل را تهیه کنید. Gilflo ILVA کاربردی گسترده دارد، مواردی مانند:

• اندازه‌گیری دقیق مصرف بخار در خطوط توزیع و واحدهای صنعتی
• اندازه‌گیری دقیق جریان بخار در نقاط تحویل بین واحدها و یا شرکت‌ها
• تنظیم بار دیگ بخار براساس اندازه‌گیری لحظه‌ای جریان
• اندازه‌گیری جریان بخار خروجی دیگ برای تنظیم بار
• اندازه‌گیری سیالات مختلف مانند بخار اشباع و فوق گرم، کندانس در خطوط برگشت، گاز طبیعی، نیتروژن، دی اکسید کربن، هوای فشرده، اتیلن و نفت کوره

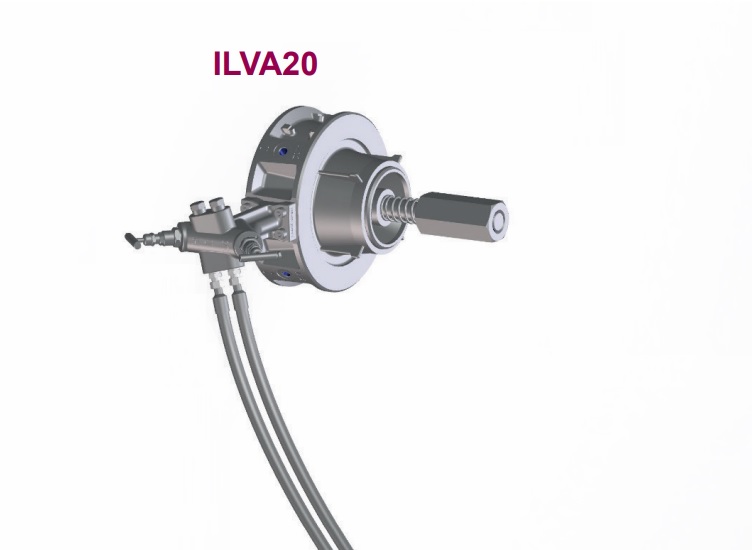

فلومتر بخار ILVA20

ILVA20 یک فلومتر مخصوص بخار است که اسپیراکس سارکو آن را با پروفایل مخروطی دقیق و فنر آلیاژی اینکونل طراحی کرده که نسبت محدوده اندازه‌گیری (Turndown) در مقدار 50:1 برای بخار در خطوط صنعتی دارد. این محصول نوعی فلومتر ویفری است که با فنری از آلیاژ اینکونل (Inconel) با پایداری بالا در دماهای فوق گرم طراحی شده و دقت قرائت آن 1± درصد است.

طول نصب بالادست این مدل 6D و پایین دست آن 3D است. از این رو قابلیت نصب در فضاهای محدود را دارد. همچنین به دلیل طراحی پروفیل مخروطی قادر است جریان بخار را از مقدار خیلی کم تا بار کامل با نسبت 50:1 اندازه‌گیری کند. اما در هر صورت توصیه می‌کنیم که مطمئن شوید الگوی اندازه‌گیری با نسبت 50:1 این فلومتر با الگوی مصرف در خط بخار صنعتی شما سازگار است. زیرا اگر جریان خط در ساعات کم مصرف به کمتر از مقدار ۲ درصد جریان پیک برسد، قاعدتاً این مدل پاسخگو نیست و باید مدل‌های حرفه‌ای‌تر مانند Gilflo ILVA را تهیه کنید.

کاربردهای فلومتر بخار ILVA20

فلومتر ILVA20 اسپیراکس سارکو مخصوص اندازه‌گیری بخار طراحی شده است و اکثر سفارش‌های خرید آن برای کاربردهایی است که به دقت بالا در محدوده وسیع جریان نیاز دارند. اما برای نصب روی خطوط بخاری که تغییرات شدید جریان دارند، حتماً الگوی مصرف شبانه روزی خط را بررسی کنید. اگر جریان در ساعات کم مصرف به زیر ۲ درصد از جریان پیک می‌رسد، این دبی سنج بخار spirax sarco پاسخگو نیست. ولی در شرایط عادی از بهترین‌های بازار است، مواردی مانند:

• اندازه‌گیری دقیق جریان بخار اشباع در خطوط توزیع
• اندازه‌گیری جریان بخار فوق گرم در فرایندهای صنعتی مانند نیروگاه‌ها و صنایع پتروشیمی
• اندازه‌گیری دقیق مصرف بخار برای شناسایی نقاط پرمصرف
• پایش دائمی فلو بخار خروجی دیگ برای تنظیم بار
• قابلیت نصب در فضاهای محدود نزدیک به پمپ، زانویی و…

ترانسمیتر جریان MVT10

MVT10 نوعی ترانسمیتر جریان ساخت برند اسپیراکس سارکو است که همراه فلومتر بخار ILVA20 نصب شده و اطلاعات جریان، فشار و دما را پردازش می‌کند. این کامپیوتر تخصصی قابلیت اندازه‌گیری خالص سیستم‌های بخار / کندانس را دارد. از این ترانسمیتر مخصوص برای اندازه‌گیری انرژی خالص در سیستم‌های بخار، مدیریت انرژی و شناسایی میزان واقعی مصرف، کنترل فرایند با داده‌های دقیق جریان فشار و دما و همچنین انتقال داده به سیستم‌های کنترل و مانیتورینگ استفاده می‌کنند. این ترانسمیتر جریان ‌سنج با قابلیت اتصال به فلومتر بخار ILVA20 چند ویژگی برجسته دارد:

• با سنسور دمای کندانس اضافی، قابلیت اندازه‌گیری مصرف انرژی خالص سیستم‌های بخار / کندانس را دارد.
• می‌تواند اطلاعات جریان، فشار و دما را از ترانسمیتر متصل دریافت و پردازش کند.
• با دریافت فشار و دما قادر است چگالی بخار را محاسبه کرده و جریان جرمی واقعی را ارائه دهد.
• قابلیت خطی سازی با استفاده از سیگنال دیفرانسیل فشار فلومتر برای محاسبه دقیق جریان را دارد.
• انواع داده‌های کلیدی از قبیل نرخ جریان جرمی و انرژی را نمایش می‌دهد.
• از سیگنال‌های متنوع مانند Pulse-4، 20 mA یا شبکه Modbus پشتیبانی می‌کند.

پارامترهای فنی خرید فلومتر بخار اسپیراکس سارکو

خرید دبی سنج بخار spirax sarco فقط انتخاب یک محصول نیست، بلکه چیدمان یک سیستم اندازه‌گیری کامل است. پارامترهایی مانند Turndown، دقت، سایز، دما و فشار هر کدام نقش تعیین کننده در انتخاب نهایی مدل مناسب برای فرایندهای مختلف داشته باشند. در ادامه مجموع کامل از پارامترهای فنی و نکات خرید فلومترهای بخار اسپیراکس سارکو را بررسی خواهیم کرد.

بررسی پارامتر Turndown (محدوده اندازه‌گیری)

Turndown مهمترین پارامتر فنی در بررسی مشخصات فلومترهای بخار خصوصاً محصولات اسپیراکس سارکو است. Turndown در واقع نسبت محدوده اندازه‌گیری فلومتر است که هرچه بزرگتر باشد، فلومتر قادر است جریان‌های کم مصرف را هم دقیق‌تر اندازه‌گیری کند. این پارامتر را از حاصل تقسیم بیشترین جریان قابل اندازه‌گیری بر کمترین جریان محاسبه می‌کنند. در خطوط بخار که مصرف در طول شبانه روز شدیداً تغییر می‌کند، ممکن است دبی خط به مقدار بسیار پایین‌تر از 2 درصد دبی حداکثری افت کند. در چنین شرایطی به فلومتر بخار یا Turndown بالا نیاز دارید تا بتواند جریان‌های بسیار کوچک را نیز رصد کند.

در جمع محصولات اسپیراکس سارکو این پارامتر برای مدل Gilflo ILVA نسبت 100:1 و برای مدل ILVA20 نسبت 50:1 است. مقدار Turndown برای هر دو محصول بسیار بالا است و کاملاً توانایی پایش جریان‌های بسیار کوچک را دارند. اما دو توصیه ما را جدی بگیرید:

• اگر جریان خط شما در ساعات کم مصرف به زیر ۱۰ درصد جریان پیک افت می‌کند، خرید مدل ILVA20 کافی است و لزومی ندارد که برای تهیه مدل گران‌تر Gilflo ILVA اقدام کنید.
• اگر جریان خط در ساعات کم مصرف به زیر 2 درصد جریان پیک سقوط می‌کند، اگرچه هر دو مدل توانایی اندازه‌گیری دارند، ولی بهتر است مدل Gilflo ILVA را تهیه کنید.

بررسی سایز و اتصال

دومین پارامتری که هنگام خرید فلومتر بخار اسپیراکس سارکو بررسی می‌کنید، انتخاب سایز و نوع اتصال است که مستقیماً بر دقت اندازه‌گیری و هزینه‌های نصب اثرگذار است. این پارامتر را نباید صرفاً فقط براساس خط لوله انتخاب کنید.

• انتخاب سایز را براساس دبی واقعی خط و سرعت جریان انجام دهید و فقط به قطر لوله توجه نکنید. اسپیراکس سارکو مدل‌های مختلف فلومتر بخار را در سایز DN50 با قطر ۲ اینچی تا DN300 با قطر ۱۲ اینچی عرضه می‌کند.
• اسپیراکس سارکو برای دو تیپ DN250 و DN300 نسخه‌های ساقه فشرده نیز طراحی کرده است که برای نصب روی خطوط با فضای محدود مناسب هستند.
• تمام مدل‌ها از نوع اتصال فلنجی هستند، اما حتماً رتبه فشار فلومتر را مطابق با مشخصات فلنج خط انتخاب کنید.
• این فلومترها با قابلیت نصب در فضاهای محدود به حداقل 6D فاصله پایین دست و 3D فاصله مستقیم بالادست نیاز دارند.
• توصیه می‌کنیم که حتماً مقدار دبی حداکثر و حداقل را محاسبه کرده و سپس براساس آنها سایز فلومتر بخار مناسب پروژه را انتخاب کنید.

ارزیابی نوع سیال فرایند

بررسی نوع سیال، پارامتر استراتژیک خرید دبی سنج بخار spirax sarco است. زیرا متریال فنر، محدوده دما و نوع کامپیوتر جریان باید با نوع و خصوصیات فیزیکی و شیمیایی سیال سازگار باشد. بهتر است تا قبل از انتخاب فلومتر نوع دقیق سیال فرایند، دمای کاری و حتی مقدار قابلیت خورندگی آن را مشخص کنید. زیرا انتخاب فلومتر فقط براساس نام سیال بدون توجه به دما و کیفیت آن به راحتی زمینه‌ساز خرابی سریع فلومتر یا خطای اندازه‌گیری می‌شود.

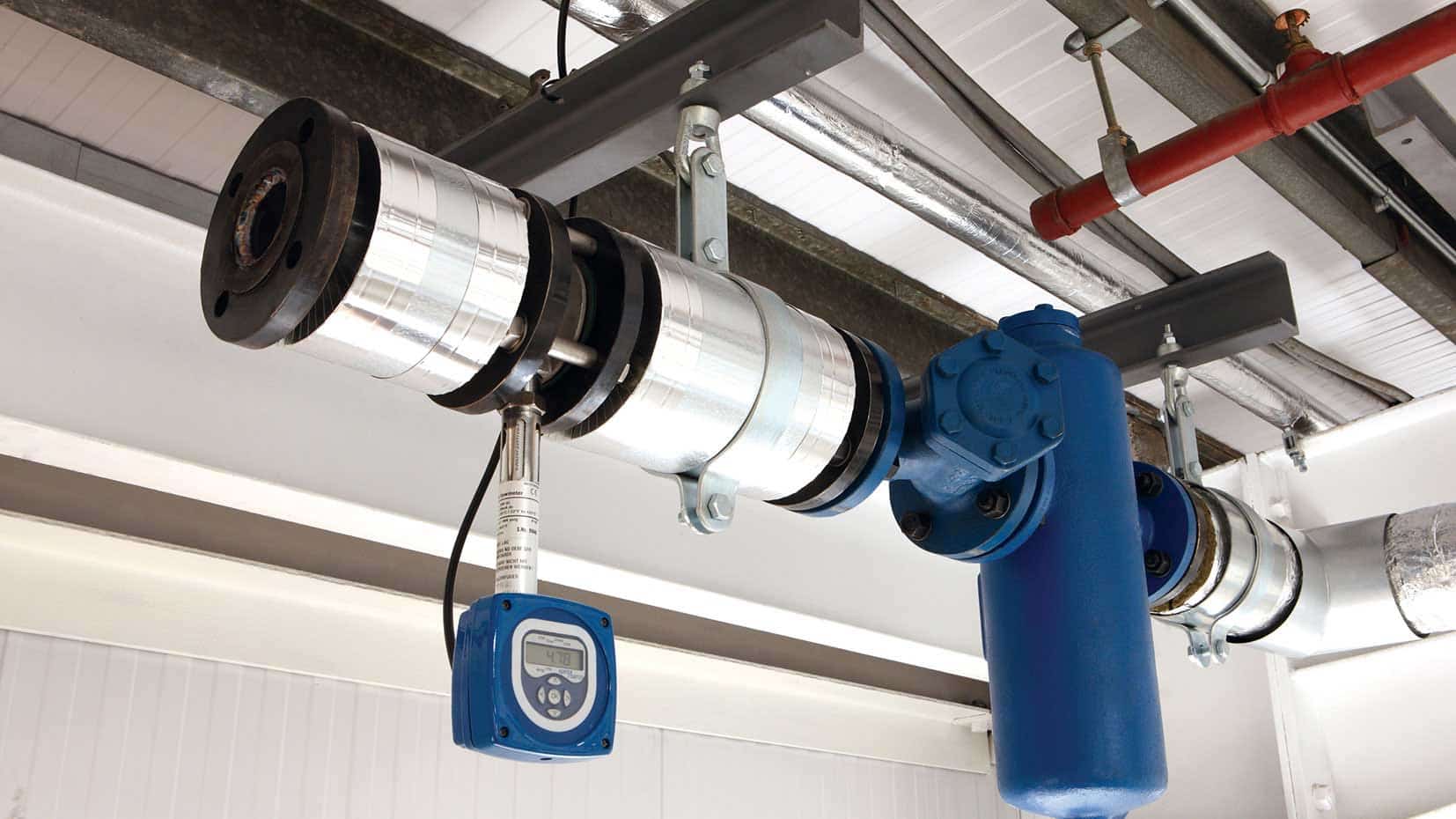

چند نکته میدانی نصب فلومتر بخار اسپیراکس سارکو

• در خطوط بخار مرطوب، ممکن است قطرات آب در جریان بخار باعث خطای اندازه‌گیری شود. لذا فلومتر را باید در نقطه‌ای که بخار خشک است، نصب کنید.
• در خطوط بخار فوق گرم، دمای سیال باید با تحمل دمای فلومتر تطبیق داده شود. فلومتر با تحمل دمای پایین‌تر، سریع خراب می‌شود.
• در اندازه‌گیری گازها، چگالی و فشار سیال باید در محاسبه لحاظ شود. بدون جبران چگالی دقت اندازه‌گیری شدیداً افت می‌کند.
• در صورت اندازه‌گیری مایعات خورنده، باید مطمئن شوید که متریال بدنه و فنر با سیال سازگار هستند. انتخاب نادرست منجر به خوردگی سریع می‌شود.

قیمت فلومتر بخار اسپیراکس سارکو

برای دریافت قیمت دقیق فلومترهای بخار اسپیراکس سارکو حتماً مدل، سایز، نوع سیال، دما، فشار و نوع نیاز به اندازه‌گیری انرژی خالص را مشخص کرده و سپس از فروشنده رسمی استعلام بگیرید. اگر فقط اسم محصول را بگویید و منتظر عدد باشید، چون اطلاعاتی از مشخصات دقیق نداده‌اید، هر عددی که بشنوید واقعی نیست و ممکن است بعداً با قیمت نهایی فاصله زیادی داشته باشد. بارها مشتریانی با ما تماس گرفته‌اند و با یک قیمت کلی از فروشنده دیگر قصد استعلام مجدد را دارند. در حالیکه قیمت کاملاً تحت تاثیر سایز، نوع سیال، دما و فشار تغییر می‌کند. ولی ذکر چند نکته مفید است:

• قیمت فلومتر بخار مدل Gilflo ILVA از مدل ILVA20 هم سایز بالاتر است.
• قیمت تیپ‌های کار شده با بدنه استیل 316L و فنر آلیاژ Inconel در مقایسه با مدل‌های پایه بالاتر است.
• اسپیراکس سارکو برای تیپ DN250 و DN300 نسخه ساقه فشرده طراحی کرده که قیمت بالاتری دارند.
• قیمت نهایی شامل کل سیستم دبی‌سنج بخار می‌شود. در این سیستم از فلومتر، ترانسمیتر دما، ترانسمیتر فشار، ترانسمیتر فشار تفاضلی و کامپیوتر جریان MVT10 استفاده شده که هر کدام جداگانه فروخته می‌شوند.
• این فلومترها وارداتی هستند و قیمت روز آنها کاملاً تابع نرخ ارز تغییر می‌کند.

جهت استعلام قیمت فلومتر بخار اسپیراکس سارکو و همچنین مشاوره فنی جهت انتخاب بهترین مدل مناسب شرایط پروژه با امکان مقایسه محصولات می‌توانید از خدمات مشاوره فنی در تجهیز صنعت استفاده کنید. کارشناسان تجهیز صنعت به شما کمک می‌کنند که از میان سایزها و مدل‌های مختلف دبی سنج بخار spirax sarco، بهترین و مناسب‌ترین را برای پروژه‌هایتان تهیه کنید.

سوالات متداول

• تفاوت واقعی مدل Gilflo ILVA با نسبت 100:1 و ILVA20 با نسبت 50:1 در عمل چقدر است؟ کدام مدل برای خطوط بخار با تغییرات مصرف زیاد مناسب‌تر هستند؟

تفاوت اصلی این دو مدل در کمترین جریان قابل اندازه‌گیری آنها است. Gilflo ILVA می‌تواند جریان‌ها تا 1 درصد از جریان پیک را دقیق اندازه‌گیری کند. این مقدار برای ILVA20 در حدود 2 درصد است.

• اگر جریان خط بخار در ساعات کم مصرف به زیر 2 درصد برسد، آیا مدل ILVA20 هم پاسخ می‌دهد؟

خیر، در جریان‌های بسیار کم یعنی زیر 2 درصد جریان پیک مدل ILVA20 دقت کافی را ندارد و بهتر است مدل Gilflo ILVA را تهیه کنید.

• ترانسمیتر جریان MVT10 برای چیست؟ آیا بدون این ترانسمیتر می‌توان از فلومترهای بخار اسپیراکس سارکو استفاده کرد؟

MVT10 یک ترانسمیتر پیشرفته جریان است که سیگنال‌های فلومتر را پردازش می‌کند. بدون این وسیله فلومتر دیگر ابزاری برای پردازش داده‌ها در اختیار ندارد و به تنهایی قابل استفاده نیست.
