معرفی محصول
ILVA یک فلومتر مبتنی بر اصل سطح متغیر فنری است که با ایجاد اختلاف فشار متناسب با نرخ جریان، برای اندازه‌گیری جریان سیال به‌کار می‌رود. این مدل با اکثر سیالات صنعتی و گازها قابل استفاده است و کاربرد آن به بخار محدود نمی‌شود. در سرویس بخار، هم بخار اشباع و هم بخار داغ (سوپرهیت) در دامنه کاربرد اعلام‌شده برای ILVA قرار دارند؛ جزئیات مرتبط با تجهیزات بخار نیز در همین زمینه قابل توجه است.
حداکثر فشار مجاز ILVA برابر ۹۹٫۳ بار گیج در دمای ۳۸ درجه سلسیوس است. حداکثر دمای کاری آن ۴۰۰ درجه سلسیوس در فشار ۵۸٫۹ بار گیج اعلام شده و حداقل دمای کاری منفی ۲۹ درجه سلسیوس است. این اعداد به همین شرایط وابسته‌اند و هرکدام محدوده مستقلی برای تعمیم به شرایط دیگر بیان نمی‌کنند.
نحوه عملکرد
در ILVA، سطح متغیر فنری مبنای عملکرد فلومتر است و عبور جریان افت فشاری ایجاد می‌کند که با نرخ جریان ارتباط دارد. این خروجی اختلاف فشار، مبنای بیان‌شده برای ارتباط عملکرد فلومتر با جریان است؛ خود این مشخصه به‌تنهایی دقت عددی اندازه‌گیری را تعیین نمی‌کند. اطلاعات و مفاهیم عمومی مرتبط با فلومترها در کنار این اصل قابل بررسی هستند.
نسبت تورنداون ILVA تا ۱۰۰:۱ است. دقت ±۱٪ از مقدار اندازه‌گیری‌شده فقط هنگام استفاده از کامپیوترهای جریان اسپیراکس‌سارکو یا نمایشگر M750 بیان شده و بازه آن از ۵٪ تا ۱۰۰٪ حداکثر جریان نامی است؛ این دقت را نباید مستقل از تجهیزات یادشده یا بیرون از این بازه به مدل نسبت داد.
حداکثر افت فشار ILVA برابر ۴۹۸ میلی‌بار است و این مقدار در حداکثر جریان نامی ذکر شده است. بنابراین شرط حداکثر جریان نامی بخشی از همین مقدار است، نه توصیفی جدا از آن.
متریال و ساخت

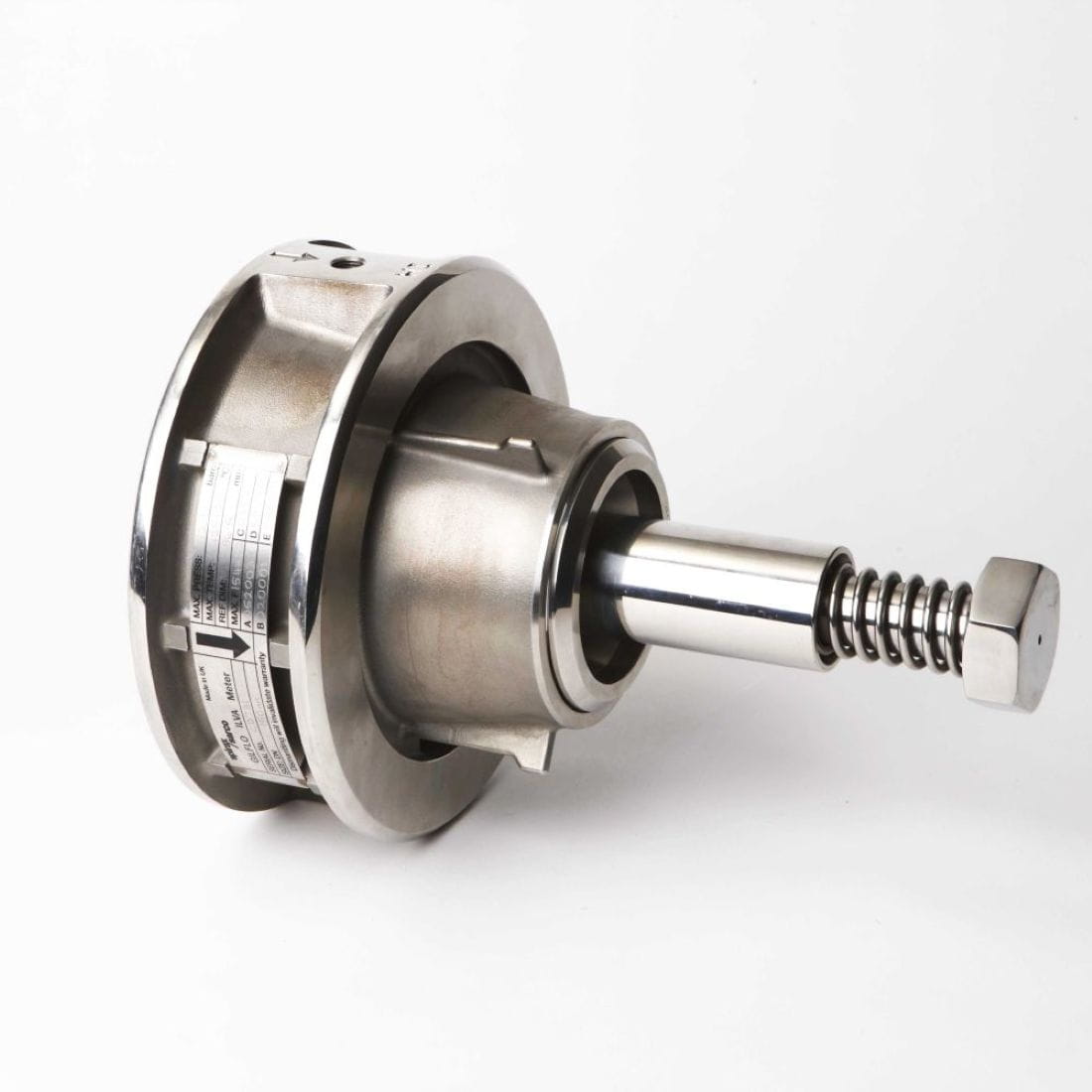

بدنه ILVA از فولاد ضدزنگ ریختگی S.۳۱۶ با شناسه‌های CF8M و ۱.۴۴۰۸ ساخته شده است. فنر آن از آلیاژ Inconel X750 است. این دو مشخصه به‌ترتیب به جنس بدنه و فنر مربوط‌اند و در اینجا به ویژگی دیگری مانند مقاومت در برابر شرایط خاص تعمیم داده نمی‌شوند.
سایز و نوع اتصال

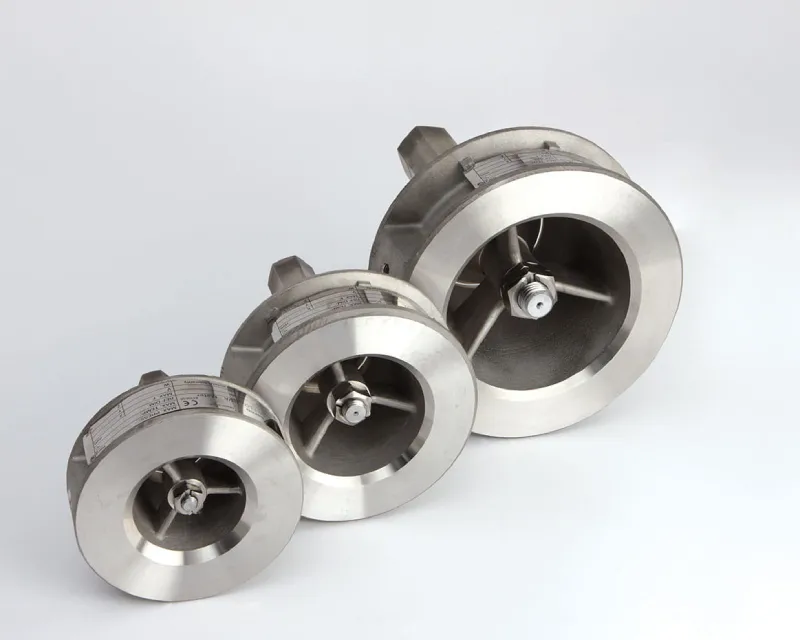

سایزهای لوله‌ای ILVA شامل DN50، DN80، DN100، DN150 و DN200 است که بازه ۲ تا ۸ اینچ را دربر می‌گیرد. این سایزها مربوط به ILVA هستند. فلومتر برای نصب میان فلنج‌ها در نظر گرفته شده است؛ دامنه سازگاری فلنجی در اطلاعات فنی با رده‌ها و خانواده‌های مشخصی بیان می‌شود.
ILVA20 سایزهای DN150، DN200، DN250 و DN300، معادل ۶ تا ۱۲ اینچ، دارد. این بازه سایزی مربوط به ILVA20 است و نباید به سایزهای اعلام‌شده برای ILVA تعمیم داده شود. سامانه ILVA20 کالیبره‌شده و فقط برای استفاده با بخار اشباع و بخار داغ طراحی شده است؛ این محدودیت کاربردی مختص ILVA20 است، نه دامنه سیالات ILVA.
در ILVA20 درجه حفاظت IP65 با گلندهای کابل مناسب ذکر شده است. این مشخصه نیز به همین سامانه و استفاده از گلندهای مناسب وابسته است.
نصب و نگهداری
برای نصب ILVA، دست‌کم ۶ قطر لوله مستقیم در بالادست و ۳ قطر لوله مستقیم در پایین‌دست لازم است. در این طول‌ها وجود شیر، اتصالات یا تغییر مقطع مجاز نیست. این فواصل و محدودیت‌ها به نصب ILVA مربوط‌اند و باید در تعیین محل نصب در مسیر لوله لحاظ شوند.
مشخصات فنی فلومتر بخار اسپیراکس سارکو مدل ILVA
| نحوه عملکرد | فلومتر ILVA بر اصل متغیر سطحی فنری عمل می‌کند و افت فشاری متناسب با نرخ جریان تولید می‌نماید. |
|---|---|
| کاربرد و سیالات مجاز | قابل استفاده با اکثر سیالات صنعتی، گازها و هم بخار اشباع و هم بخار داغ (Superheated). |
| سایزهای موجود (ILVA) | DN50، DN80، DN100، DN150، DN200 (۲ تا ۸ اینچ). سایزهای DN250 و DN300 در مستندات جداگانه آمده است. |
| اتصالات فلنج (ILVA) | مناسب برای نصب بین فلنژهای EN ۱۰۹۲ با رتبه PN16، PN25 و PN40؛ همچنین ASME B16.۵ Class ۱۵۰/۳۰۰/۶۰۰، JIS ۲۰ و KS ۲۰. |
| جنس بدنه (ILVA) | بدنه از فولاد ضدزنگ دوانده S.۳۱۶ (CF8M / ۱.۴۴۰۸). |
| جنس فنر (ILVA) | فنر از آلیاژ Inconel X750. |
| حداکثر فشار مجاز (ILVA) | حداکثر فشار مجاز: ۹۹٫۳ بارg در ۳۸ °C (۱۴۴۰ psi g در ۱۰۰ °F). |
| حداکثر دمای کاری (ILVA) | حداکثر دمای کاری: ۴۰۰ °C در ۵۸٫۹ بارg (۷۵۲ °F در ۸۵۴ psi g). |
| حداقل دمای کاری (ILVA) | حداقل دمای کاری: منفی ۲۹ °C (منفی ۲۰ °F). |
| حداکثر افت فشار (ILVA) | حداکثر افت فشار: ۴۹۸ میلی‌بار (۲۰۰ اینچ آب) در حداکثر جریان نامی. |
| دقت اندازه‌گیری (ILVA با کامپیوتر جریان) | دقت با کامپیوترهای جریان اسپیراکس‌سارکو یا نمایشگر M750: ±۱٪ از مقدار اندازه‌گیری‌شده از ۵٪ تا ۱۰۰٪ جریان نامی حداکثر. |
| نسبت تورنداون (ILVA) | نسبت تورنداون تا ۱۰۰:۱. |
| الزامات نصب (ILVA) | حداقل ۶ قطر لوله مستقیم در بالادست و ۳ قطر در پائین‌دست الزامی است؛ شیر، اتصالات یا تغییر مقطع در این طول‌ها مجاز نیست. |
| کاربرد ILVA20 (فقط بخار) | سیستم ILVA20 یک سیستم کالیبره‌شده برای استفاده فقط با بخار اشباع و بخار داغ (Superheated) است. |
| سایزهای ILVA20 | ILVA20 در سایزهای لوله‌ای DN150، DN200، DN250 و DN300 (۶ تا ۱۲ اینچ) موجود است. |
| درجه حفاظت IP (ILVA20) | درجه حفاظت IP65 با گلندهای مناسب. |
سوالات متداول
فلومتر ILVA برای چه سیالاتی قابل استفاده است؟
ILVA با اکثر سیالات صنعتی و گازها قابل استفاده است و برای بخار اشباع و بخار داغ نیز کاربرد دارد.
حداکثر دمای کاری ILVA چقدر است؟
حداکثر دمای کاری اعلام‌شده ۴۰۰ درجه سلسیوس در فشار ۵۸٫۹ بار گیج است.
دقت اندازه‌گیری ILVA چه مقدار است؟
هنگام استفاده از کامپیوترهای جریان اسپیراکس‌سارکو یا نمایشگر M750، دقت ±۱٪ از مقدار اندازه‌گیری‌شده در بازه ۵٪ تا ۱۰۰٪ حداکثر جریان نامی است.
ILVA20 برای چه نوع بخاری طراحی شده است؟
سامانه کالیبره‌شده ILVA20 فقط برای استفاده با بخار اشباع و بخار داغ طراحی شده است.
