معرفی محصول

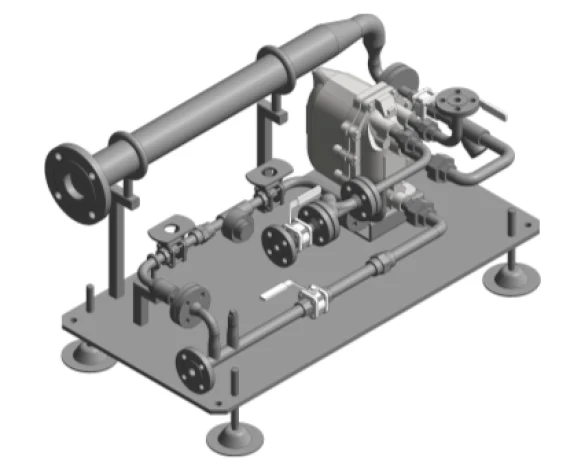

APT14-PPU یک پکیج پمپ‌تراپ پلگ‌این است که برای خارج‌کردن چگالیده از تجهیزات در شرایط توقف طراحی شده است. این کاربرد در توضیح محصول مشخص شده و چگالیده در اینجا همان سیالی است که پکیج برای تخلیه آن به کار می‌رود. نیروی محرکه دستگاه بخار است؛ بنابراین این مدل، پمپ‌تراپ بخارکار است.
ظرفیت‌های اعلام‌شده دو مقدار جداگانه دارند: پمپاژ تا ۲۸۰۰ کیلوگرم بر ساعت و عملکرد تله تا ۹۰۰۰ کیلوگرم بر ساعت. هر دو مقدار سقف ظرفیت‌اند و مقدار قابل دستیابی به اختلاف فشار در دسترس بستگی دارد؛ ازاین‌رو این اعداد را نباید به‌عنوان ظرفیت ثابت در همه شرایط برداشت کرد.
نحوه عملکرد
در این پکیج بخار نقش نیروی محرکه را دارد و ظرفیت پمپاژ و ظرفیت تله به‌صورت دو شاخص جداگانه بیان شده‌اند. سقف ظرفیت پمپاژ ۲۸۰۰ کیلوگرم بر ساعت و سقف ظرفیت تله ۹۰۰۰ کیلوگرم بر ساعت است؛ هر دو سقف با شرط وابستگی به اختلاف فشار در دسترس همراه‌اند. بنابراین ظرفیت پمپاژ اعلام‌شده را نباید با ظرفیت تله یکی دانست یا هر دو را مستقل از اختلاف فشار در دسترس در نظر گرفت.
حداکثر فشار ورودی محرکه برای بخار اشباع یا بخار فوق‌گرم، ۱۳٫۸ بار گیج است. حداکثر فشار کاری نیز ۱۳٫۸ بار گیج و حداکثر فشار پس‌فشار ۵ بار گیج اعلام شده است. این سه مقدار به‌ترتیب به ورودی محرکه، فشار کاری و پس‌فشار مربوط‌اند و بیانگر یک کمیت واحد نیستند.
دمای کاری اعلام‌شده از حداقل ۰ تا حداکثر ۱۹۸ درجه سلسیوس است. این دو مقدار، کران‌های دمای کاری معرفی‌شده برای APT14-PPU هستند. همچنین فشار حداکثر آزمون هیدرولیکی سرد ۲۴ بار گیج است؛ این مقدار مربوط به آزمون سرد است و با حداکثر فشار کاری ۱۳٫۸ بار گیج تفاوت دارد.
متریال و ساخت
جنس استاندارد پمپ‌تراپ، آهن چدن سفید (SG iron) است. نسخه با پوشش نیکل الکترولس (ENP) نیز بنا بر درخواست قابل ارائه است؛ این گزینه به نسخه استاندارد محدود نمی‌شود و نباید آن را جنس پیش‌فرض مدل دانست.
سایز و نوع اتصال
سایز واحد APT14-PPU برابر DN40 × DN25، معادل ۱½ × ۱ اینچ است و شرط طراحی آن PN16 اعلام شده است. در مشخصات اتصالات، ورودی چگالیده با نماد X و سایز DN100 و خروجی چگالیده با نماد Z و سایز DN25 آمده است. این سایزهای ورودی و خروجی چگالیده، جدا از سایز کلی واحد بیان می‌شوند.
مشخصات فنی پکیج پمپ تراپ اسپیراکس سارکو مدل APT14-PPU
| طراحی و کاربرد | سامانهٔ پلگ‌این برای حذف چگالی از تجهیزات تحت شرایط توقف |
|---|---|
| ظرفیت سیستم | تا ۲۸۰۰ کیلوگرم بر ساعت پمپاژ و ۹۰۰۰ کیلوگرم بر ساعت تله، بسته به افت فشار در دسترس |
| منبع نیروی محرکه | تحریم‌شده با بخار |
| سایز واحد | DN40 × DN25 (۱۱⁄۲′′ × ۱′′) |
| اتصال ورودی چگالی (X) | DN100 |
| اتصال خروجی چگالی (Z) | DN25 |
| شرط طراحی واحد | PN16 |
| حداکثر فشار ورودی محرکه (بخار اشباع یا سربخار) | ۱۳٫۸ بار گیج |
| حداکثر فشار کاری | ۱۳٫۸ بار گیج |
| حداکثر فشار پش‌فشار (بک‌پرسر) | ۵ بار گیج |
| حداکثر دمای کاری | ۱۹۸ درجه سلسیوس |
| حداقل دمای کاری | ۰ درجه سلسیوس |
| حداکثر فشار تست هیدرولیکی سرد | ۲۴ بار گیج |
| جنس پمپ-تراپ (استاندارد) | آهن چدن سفید (SG iron) |
سوالات متداول
پکیج پمپ‌تراپ APT14-PPU برای چه کاربردی طراحی شده است؟
این سامانه پلگ‌این برای خارج‌کردن چگالیده از تجهیزات در شرایط توقف طراحی شده است.
ظرفیت پمپاژ و ظرفیت تله APT14-PPU چقدر است؟
ظرفیت پمپاژ تا ۲۸۰۰ و ظرفیت تله تا ۹۰۰۰ کیلوگرم بر ساعت است. هر دو مقدار به اختلاف فشار در دسترس بستگی دارند.
سایز واحد و اتصالات چگالیده در APT14-PPU چیست؟
سایز واحد DN40 × DN25 (۱½ × ۱ اینچ) است. ورودی چگالیده X برابر DN100 و خروجی چگالیده Z برابر DN25 است.
حداکثر فشار و دمای کاری مدل APT14-PPU چقدر است؟
حداکثر فشار کاری ۱۳٫۸ بار گیج و بازه دمای کاری اعلام‌شده از ۰ تا ۱۹۸ درجه سلسیوس است.
