معرفی محصول

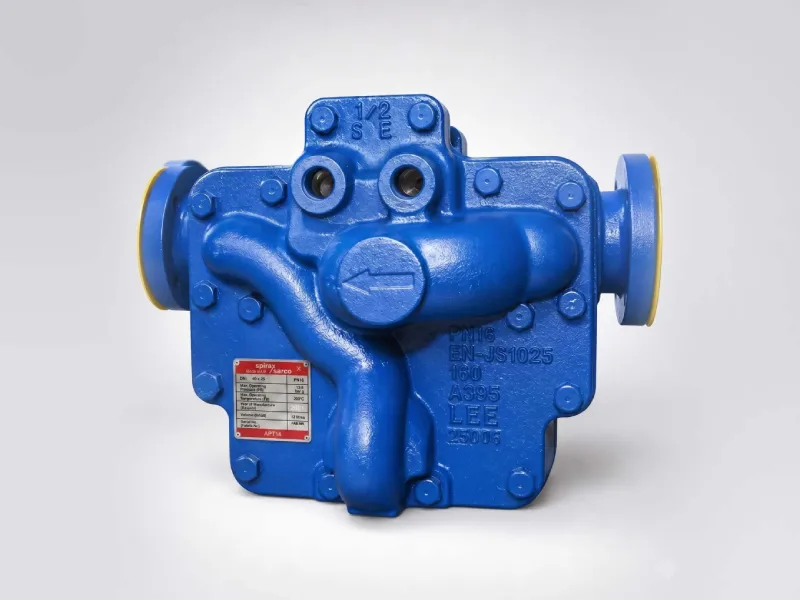

APT14 یک پمپ تراپ اتوماتیک از محصولات اسپیراکس سارکو است که سیال محرک آن بخار است. این تجهیز با عنوان automatic pump trap type APT14 معرفی میشود و مقدار کارکرد اعلامشده برای بخار محرک، تا ۱۳.۸ bar g معادل ۲۰۰ psi g است.
شناسه مدل در این محصول اهمیت دارد؛ زیرا مشخصات ارائهشده برای APT14 شامل اندازههای ورودی و خروجی، اتصالات سیال محرک و ترکیب متریال قطعات همین مدل است.
نحوه عملکرد
سیال محرک پمپ تراپ APT14 بخار است و دستگاه با بخار تا فشار ۱۳.۸ bar g (۲۰۰ psi g) کار میکند. بنابراین مقدار فشار اعلامشده، محدوده بیانشده برای کارکرد دستگاه با سیال محرک بخار را مشخص میکند.
حد فشاری این مشخصه هم با واحد bar g و هم با واحد psi g ارائه شده است: ۱۳.۸ bar g برابر با ۲۰۰ psi g در مشخصات APT14 ذکر میشود.
متریال و ساخت
کاور و بدنه APT14 هر دو از SG iron با شناسه EN JS ۱۰۲۵ یا ASTM A395 معرفی شدهاند. این مشخصه برای دو قطعه جداگانه یعنی Cover و Body در نظر گرفته شده و به هر دو بخش اصلی پوسته مربوط است.
گسکت کاور از گرافیت لمینیتشده با اینسرت استنلساستیل ساخته میشود. این ترکیب فقط برای گسکت کاور بیان شده و با متریال بدنه و کاور تفاوت دارد.
قطعه Ball در مدل APT14 از استنلساستیل ASTM A276 ۴۴۰ B است. قید «فقط APT14» برای این قطعه، دامنه این مشخصه را به همین مدل محدود میکند.
در صورت نیاز، آپشن روکش ENP با عنوان APT14 ENP مشخص میشود.
سایز و نوع اتصال
در آرایش فلنجی، اندازه ورودی APT14 برابر DN40 و اندازه خروجی DN25 است؛ ترتیب DN40 × DN25 بهصورت ورودی × خروجی خوانده میشود.
در آرایش رزوهای، ورودی ۱۱⁄۲ اینچ و خروجی ۱ اینچ است. این اندازهها نیز بهترتیب ورودی × خروجی بیان میشوند و با آرایش فلنجی DN40 × DN25 تفاوت دارند.
اتصالات مربوط به سیال محرک با رزوه BSP T Rp معرفی شدهاند. این اتصال با مسیر ورودی و خروجی اصلی که در دو آرایش فلنجی و رزوهای بیان شده، بهعنوان اتصال سیال محرک تفکیک میشود.
مشخصات فنی پمپ تراپ اتوماتیک اسپیراکس سارکو مدل APT14
| نوع/مدل محصول | پمپ تراپ اتوماتیک نوع APT14 |
|---|---|
| سیال محرک/نحوه راهاندازی | کارکرد با بخار تا ۱۳.۸ bar g (۲۰۰ psi g) |
| سایز ورودی/خروجی (فلنجی) | DN40 ورودی x DN25 خروجی (فلنجی) |
| استاندارد/کلاس فلنج | EN 1092 PN16 |
| سایز ورودی/خروجی (رزوهای) | ۱۱⁄۲″ ورودی x ۱″ خروجی (رزوهای) |
| متریال کاور | کاور: SG iron، EN JS ۱۰۲۵ یا ASTM A395 |
| متریال بدنه | بدنه: SG iron، EN JS ۱۰۲۵ یا ASTM A395 |
| متریال گسکت کاور | گسکت کاور: Graphite laminated with stainless steel insert |
| متریال قطعه Ball (فقط APT14) | Ball (فقط APT14): Stainless steel ASTM A276 ۴۴۰ B |
| آپشن روکش ENP | در صورت نیاز، این آپشن با عنوان APT14 ENP مشخص میشود |
سوالات متداول
پمپ تراپ اتوماتیک APT14 با چه سیالی کار میکند؟
سیال محرک APT14 بخار است و کارکرد آن با بخار تا فشار ۱۳.۸ bar g معادل ۲۰۰ psi g اعلام شده است.
سایز ورودی و خروجی APT14 در آرایش فلنجی چیست؟
در آرایش فلنجی، ورودی DN40 و خروجی DN25 است؛ بنابراین اندازه بهصورت DN40 × DN25 بیان میشود.
سایز اتصالات رزوهای ورودی و خروجی APT14 چقدر است؟
ورودی رزوهای ۱۱⁄۲ اینچ و خروجی رزوهای ۱ اینچ است. اتصالات سیال محرک نیز با رزوه BSP T Rp معرفی شدهاند.
متریال بدنه و کاور APT14 چیست؟
بدنه و کاور از SG iron با شناسه EN JS ۱۰۲۵ یا ASTM A395 هستند. گسکت کاور از گرافیت لمینیتشده با اینسرت استنلساستیل ساخته میشود.
آیا برای APT14 روکش ENP وجود دارد؟
در صورت نیاز، آپشن روکش ENP برای این مدل با عنوان APT14 ENP مشخص میشود.
