معرفی محصول

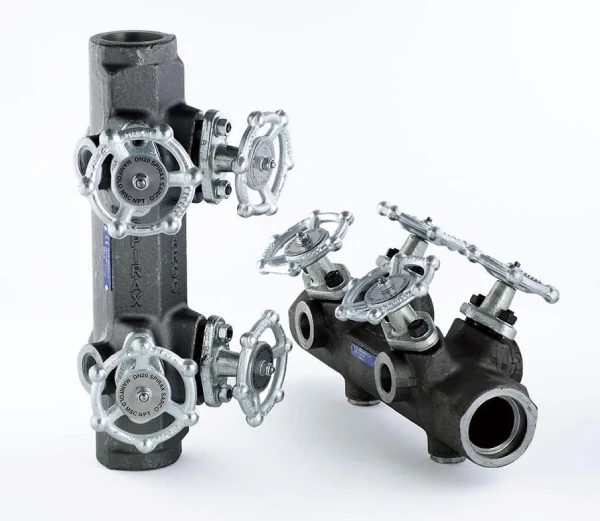

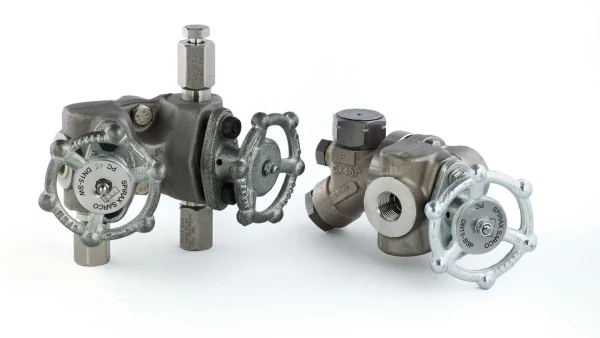

منیفولدهای MSC-۱۲۵ و MSC-۱۶۰ اسپیراکس سارکو برای دو کاربرد متفاوت در مدار بخار در نظر گرفته شده‌اند: توزیع بخار یا جمع‌آوری کندانس. انتخاب هر کاربرد به نحوه نصب منیفولد وابسته است؛ بنابراین هر دو مدل را می‌توان با توجه به آرایش نصب در یکی از این دو وظیفه به کار گرفت.
این خانواده منیفولد فشرده‌ای از فولاد کربنی فورج‌شده است و در پیکربندی‌های دارای شیر قطع‌کننده پیستونی یکپارچه نیز عرضه می‌شود. گزینه‌های تعداد اتصال شامل ۴، ۸ یا ۱۲ اتصال است و هر گزینه می‌تواند با شیرهای ایزولاسیون پیستونی یکپارچه یا بدون آن‌ها ارائه شود. در کاربردهای مرتبط با تجهیزات بخار، نقش منیفولد بر اساس همین آرایش نصب تعیین می‌شود.
نحوه عملکرد
شیرهای پیستونی برای قطع و وصل جریان به کار می‌روند و باید کاملاً باز یا کاملاً بسته باشند؛ این شیرها برای تروتلینگ یا تنظیم تدریجی جریان طراحی نشده‌اند. در آرایش توزیع بخار، منیفولد برای توزیع بخار به کار می‌رود و در آرایش دیگر، وظیفه آن جمع‌آوری کندانس است؛ کاربرد نهایی به نحوه نصب وابسته می‌ماند.
ضریب Kv برابر ۱٫۸ برای هر شیر به‌صورت جداگانه است، نه برای کل منیفولد. بنابراین این مقدار به هر شیر نسبت داده می‌شود و نباید به‌عنوان ضریب عبور مجموعه منیفولد تفسیر شود.
متریال و ساخت
بدنه از فولاد کربنی با شناسه متریال ASTM A105N / LF2 ساخته می‌شود. در ساختار شیر پیستونی، جنس پیستون استنلس‌استیل AISI ۴۱۰ با شناسه ۱.۴۰۰۶ است. این مشخصات به‌ترتیب به بدنه و پیستون مربوط‌اند.
برای خانواده MSC، بیشینه فشار مجاز ۵۱ بار گیج در دمای ۳۸ درجه سانتی‌گراد است. بیشینه دمای مجاز نیز ۴۲۵ درجه سانتی‌گراد در فشار ۲۸ بار گیج اعلام شده است؛ هر مقدار در همان شرایط همراه خود معنا دارد.
سایز و نوع اتصال
تفاوت اندازه گام در دو مدل به‌صورت جداگانه تعریف شده است: MSC-۱۲۵ دارای گام ۱۲۵ میلی‌متر و MSC-۱۶۰ دارای گام ۱۶۰ میلی‌متر است. در هر دو مدل، اتصال اصلی بخار یا برگشت کندانس DN40 با اتصال سوکت‌ولد است.
پورت‌های شاخه در اندازه‌های DN15 و DN20 ارائه می‌شوند و گزینه اتصال رزوه‌ای BSP یا NPT و نیز سوکت‌ولد برای آن‌ها ذکر شده است. این گزینه‌ها در مدل MSC-۱۲۵ و MSC-۱۶۰ کاربرد دارند؛ گام ۱۲۵ میلی‌متر مختص MSC-۱۲۵ و گام ۱۶۰ میلی‌متر مختص MSC-۱۶۰ است.
نصب و نگهداری
این منیفولدها برای نصب عمودی طراحی شده‌اند. نحوه نصب همچنین تعیین می‌کند که منیفولد در نقش توزیع بخار استفاده شود یا جمع‌آوری کندانس؛ ازاین‌رو جهت نصب با کاربرد در نظر گرفته‌شده برای مجموعه ارتباط مستقیم دارد.
مشخصات فنی منیفولد بخار و کندانس اسپیراکس سارکو مدل MSC-۱۲۵ / MSC-۱۶۰
| توصیف محصول | منیفولد فشرده از فولاد کربنی درجه‌کاری‌شده با شیرهای قطع‌کننده پیستونی یکپارچه |
|---|---|
| کاربرد | قابل استفاده برای توزیع بخار یا جمع‌آوری کندانس بسته به نحوه نصب |
| نحوه عملکرد شیر | شیر پیستونی باید کاملاً باز یا کاملاً بسته باشد؛ برای تروتلینگ (تنظیم جریان) مناسب نیست |
| تعداد اتصالات | با ۴، ۸ یا ۱۲ اتصال، با یا بدون شیرهای ایزولاسیون پیستونی یکپارچه |
| مشخصات MSC-۱۲۵ — MSC-۱۲۵ | فقط مدل‌های MSC-۱۲۵: پیتچ ۱۲۵ میلی‌متر (۴.۹۲″)؛ پورت‌های DN15 (۱/۲″) و DN20 (۳/۴″) رزوه BSP، NPT یا سوکت ولد طبق B16.۱۱ Class ۳۰۰۰ |
| مشخصات MSC-۱۶۰ — MSC-۱۶۰ | فقط مدل‌های MSC-۱۶۰: پیتچ ۱۶۰ میلی‌متر (۶.۳″)؛ پورت‌های DN15 (۱/۲″) و DN20 (۳/۴″) رزوه BSP، NPT یا سوکت ولد طبق B16.۱۱ Class ۳۰۰۰ |
| اتصال اصلی بخار/بازگشت کندانس | DN40 (۱۱⁄۲″) سوکت ولد طبق ASME B ۱۶.۱۱ (استاندارد) |
| متریال بدنه | فولاد کربنی ASTM A105N / LF2 |
| متریال پیستون | استنلس‌استیل AISI ۴۱۰ (۱.۴۰۰۶) |
| ضریب Kv | Kv = ۱.۸ برای هر شیر (نه کل منیفولد)، همه سایزها |
| توضیح Kv | مقدار Kv برای هر شیر به‌طور جداگانه است، نه برای کل منیفولد |
| استاندارد طراحی بدنه | ASME B16.5 Class 300 |
| بیشینه فشار مجاز | ۵۱ بار g @ ۳۸ °C (۷۴۰ psi g @ ۱۰۰ °F) |
| بیشینه دمای مجاز | ۴۲۵ °C @ ۲۸ بار g (۷۹۷ °F @ ۴۰۶ psi g) |
| نحوه نصب | طراحی‌شده برای نصب عمودی |
سوالات متداول
منیفولدهای MSC-۱۲۵ و MSC-۱۶۰ چه کاربردی دارند؟
بسته به نحوه نصب، برای توزیع بخار یا جمع‌آوری کندانس به کار می‌روند.
آیا شیر پیستونی این منیفولد برای تنظیم تدریجی جریان مناسب است؟
خیر. شیر باید کاملاً باز یا کاملاً بسته باشد و برای تروتلینگ در نظر گرفته نشده است.
گام مدل‌های MSC-۱۲۵ و MSC-۱۶۰ چقدر است؟
گام MSC-۱۲۵ برابر ۱۲۵ میلی‌متر و گام MSC-۱۶۰ برابر ۱۶۰ میلی‌متر است.
