توضیحات

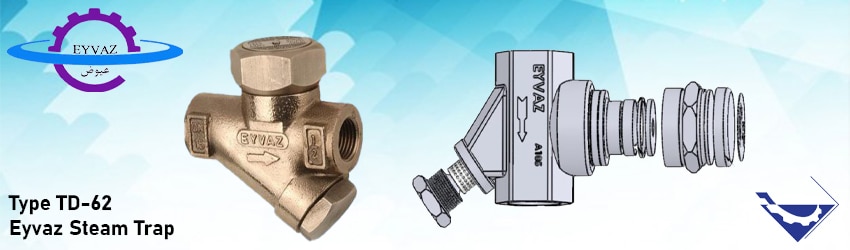

تله بخار ترمودینامیکی تیپ TD-62
تله بخار ترمودینامیکی تیپ جهت خارج کردن کندانس از خطوط بخار مورد استفاده TD-62 قرار می گیرد. تله بخار ترمودینامیکی تیپ از سایزTD-62 تاDN15 1/2″و یاDN25 1 تا ” به صورت دنده C° و نهایت دمای کاری 65 bar ای ، سوکتی و فلنجی و با فشار کاری بر اساس استانداردهای 425 DIN یا . تولید میشود ANSI
Thermodynamic Steam Trap
تله بخار ترمودینامیکی
تله بخار شیر اتوماتیکی است که در نقطه اتصال خطوط بخار و کندانس قرار می گیرد.
عملکرد اصلی تله بخار جلوگیری از هدررفت انرژی گرمایی با نگه داشتن بخار در وسیله گرمایشی و عبور هوا و کندانس از سیستم می باشد.
برداشت هوا و کندانس نیازی اساسی جهت افزایش راندمان فرایند می باشد.
بخار نگاه داشته شده در پشت تله ، دارای انرژی و ارزش زیادی است که بدین وسیله از اتلاف آن به اتمسفر یا ورود به سیکل کندانس جلوگیری می شود.
با مشخص بودن نوع کاربری ، فشار کاری و میزان مصرف بخار ، نوع و ظرفیت تله های بخارتعیین می گردد.
عملکرد تله بخار ترمودینامیکی :
این نوع از تله بخار بسیار مستحکم بوده و عملکرد ساده ای دارد. اثر دینامیکی بخار فلاش پارامتر اصلی کارکرد این نوع از تله بخار است. تنها قطعه متحرک ، دیسک موجود در بالای سطح صاف و در قسمت فوقانی تله بخار است. در شروع راه اندازی ، فشار ورودی ، دیسک را به سمت بالا فشار داده و کندانس سرد به همراه هوا از حلقه داخلی وارد تله بخار شده و سپس از طریق سوراخ خروجی تخلیه می شوند. برخی از این شیرها فاقد سوراخ تخلیه می باشند. با رسیدن کندانس داغ و در اثر کاهش فشار در خروجی تراپ ، بخار فلاش تشکیل شده و بخار با سرعت زیاد عبور می کند. این افزایش سرعت موجب ایجاد یک خلا یا فشار کم هوا در زیر دیسک و پایین کشیده شدن آن به طرف نشیمنگاه می شود. در همان لحظه بخار فلاش در قسمت بالایی دیسک نیز جمع شده و دیسک را به سمت نشیمنگاه فشار می دهد. در این حال فشارهای قسمت فوقانی دیسک ، نیروی اعمالی از بالا بیشتر بوده و تا زمان کاهش فشار بخار فوقانی در اثرکندانس شدن آن ، تراپ بسته می ماند. پس از اینکه فشار فوقانی بر اثر سرد شدن کم شد ، دیسک مجدد به سمت بالا حرکت کرده و کندانس تخلیه می شود. میزان باز و بسته شدن تله بخار به دمای بخار و شرایط محیط بستگی دارد . اکثر تراپ های ترمودینامیک بین 20 تا 40 ثانیه بسته مانده و سپس باز می شوند. در صورت کارکرد زیادتر که ممکن است به علت سرد بودن ، مرطوب بودن و یا شدت باد در هوای محیط باشد ، امکان استفاده از کلاهک عایق کاری مخصوص در قسمت فوقانی به منظور کاهش نرخ باز و بسته شدن وجود دارد .
خلاصه ای از مراحل عملکرد تله بخار ترمودینامیکی
گام اول :
هنگام راه اندازی سیستم ، فشار ورودی دیسک را به سمت بالا هدایت می کند .
کندانس سرد ورودی به همراه هوا تخلیه می شود.
گام دوم :
عبور کندانس داغ و در دمای بخار موجب تشکیل بخار فلاش می شود.
سرعت زیاد جریان موجب کاهش فشار زیر دیسک شده و آن را به سمت پایین می کشد.
بخار فلاش جمع شده در محفظه بالایی ، دیسک را به سمت پایین و در برابر جریان ورودی فشار داده و تله را بسته نگه می دارد.
گام سوم :
دیسک روی رینگ مربوط به نشیمنگاه داخلی نشسته و مسیر ورودی را می بندد .
دیسک روی رینگ خارجی نیز قرار گرفته و فشار داخل محفظه را حفظ می کند.
گام چهارم :
در نتیجه خنک شدن تله بخار ، فشار داخل محفظه فوقانی از بین رفته و بخار فلاش تبدیل به کندانس می گردد و در نتیجه دیسک آزاد می شود.
سیکل فوق مجددا تکرار شده و کندانس از داخل تله عبور می نماید.
محل نصب تله های بخار :
- خطوط انتقال بخار از دیگ خانه تا مصرف
- خروجی وسایل گرمایشی (با کارکرد بخار)
- زیر رایزرهای آبریز در اتصال به لوله برگشت
مزایای تله بخار ترمودینامیک
- با توجه به اندازه و سبکی آنها، ظرفیت تخلیه بالایی دارند
- با توجه به متریال آنها که از استینلس استیل می باشد، مقاوت بالایی در برابر ضربه قوچ داشته و قابل استفاده در فشار های بالا و بخار سوپرهیت می باشند.
- در صورتی که به طور عمود بر زمین و تخلیه آزاد به اتمسفر نصب شوند، غیر ممکن است که دچار یخ زدگی شوند ولی عملکرد تله در این حالت موجب خوردگی سریعتر دیسک خواهد شد
- تعمیرات و نگهداری این تله ها آسان بوده و دیسک تنها قطعه مورد نیاز جهت تعویض می باشد
معایب تله بخار ترمودینامیک
- به دلیل اینکه مکانیزم کارکرد این تله ها بر اساس سرعت بخار فلش عبوری از تله می باشد، این تله ها در شرایط اختلاف فشار کم بین ورودی و خروجی به درستی کار نمی کنند
- در صورت افزایش فشار سریع در هنگام راه اندازی، سرعت زیاد هوا موجب بسته شدن تله شده و کندانس تخلیه نخواهد شد. در این موارد نصب یک شیر هواگیر ترمواستاتیک مجزا به صورت موازی مشکل را برطرف می نماید.
- به دلیل آنکه کارکرد تله همراه با صدا می باشد، در مکان هایی که نیاز به سکوت می باشد استفاده از این تله می تواند مشکل ساز باشد.
- در صورتی که تله ترمودینامیک بیش از اندازه بزرگ انتخاب شود، سرعت باز و بسته شدن تله بخار بیشتر شده و موجب فرسایش سریع دیسک می شود.
علل از کار افتادن تله های بخار
- فرسایش و خوردگی طبیعی دراثر کارکرد تله
- وجود ذرات و مواد خارجی در سیستم بخار که منجر به گرفتگی تله بخار می شوند.
- تعمیرات و نگهداری نامناسب صافی ها
- کندانس اسیدی ممکن است به خوردگی تله بخار منجر شود.
- ضربه چکش
- انجماد
- مدل ویا اندازه نادرست
- نصب نادرست
- تعمیرات نادرست
