شیر پروانه ای دراگون DRAGON یکی از انواع محصولات پرکاربرد شرکت دراگون و شیرآلات صنعتی می باشد که جهت قطع و وصل سریع جریان سیالات در صنایع مختلف مورد استفاده قرار می گیرد.
شیرهای پروانه ای برند دراگون جزء شیرهای (Quarter turn) یا ربع گرد به شمار می روند زیرا با چرخش 90 درجه ای دیسک مسیر عبور سیالات قطع یا وصل می شود. به همین جهت شیرهای پروانه ای دراگون را در گروه شیرآلات قطع و وصل یا on/off طبقه بندی می کنند.
شیرهای پروانه ای دراگون از یک بدنه و دیسک دایره ای شکل تشکیل می شوند که دیسک داخل این بدنه حول یک محور ثابت میچرخد و مسیر جریان عبوری سیالات را قطع یا وصل می کند.

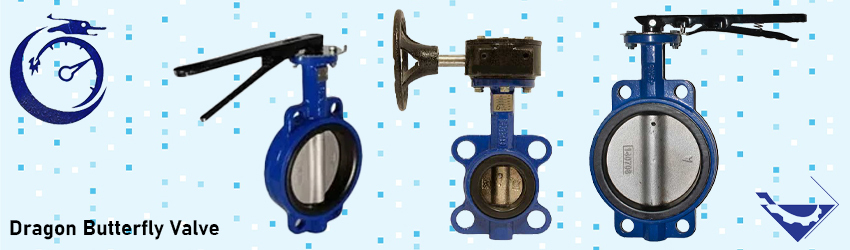

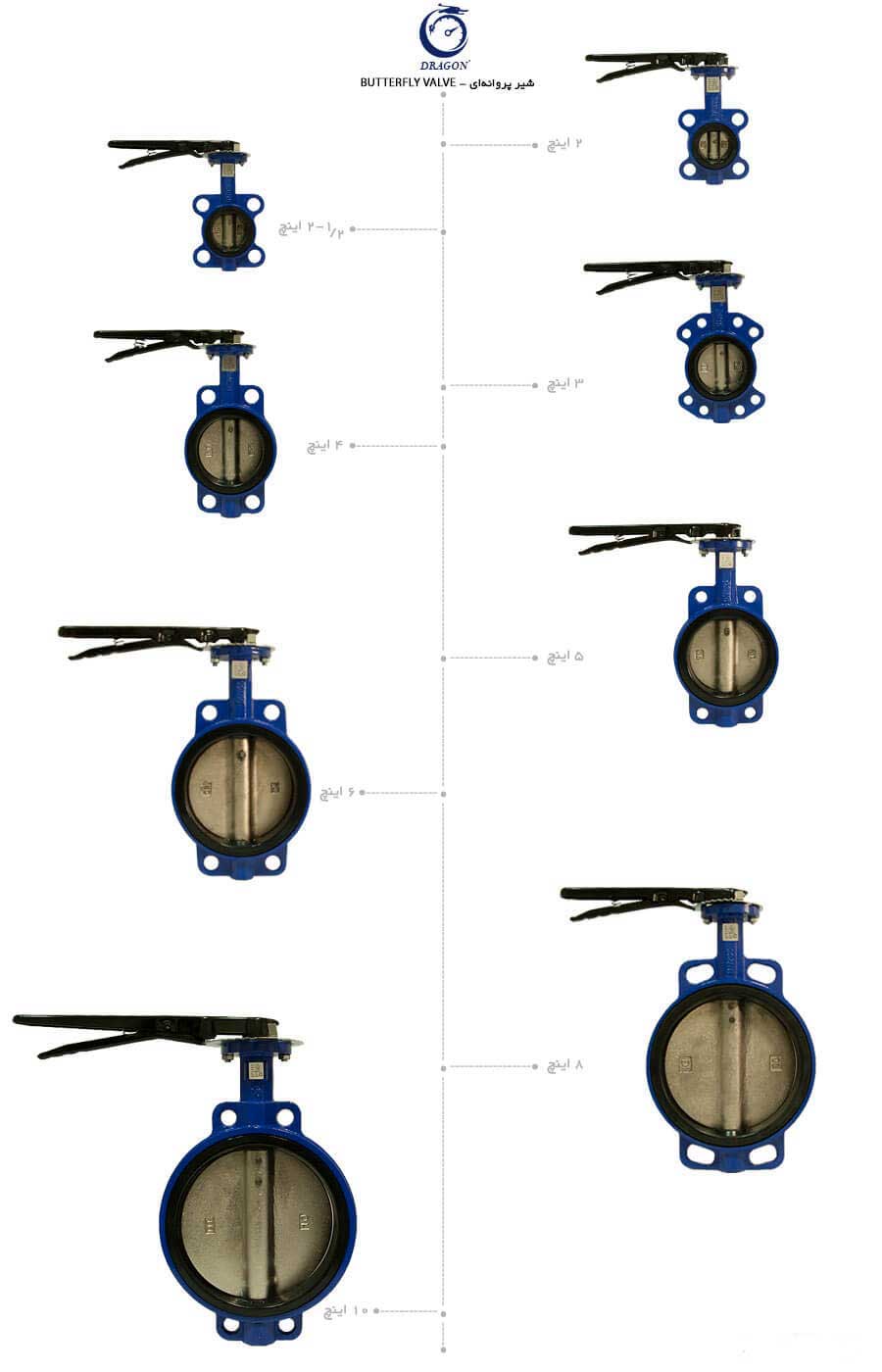

شیرهای پروانه ای دراگون در سایزهای مختلفی با انواع عملگرها، اتصال و متریال ارائه می شوند. شیرهای پروانه ای برای کنترل جریان (Throttling) مناسب نمی باشند زیرا با گذشت زمان ممکن است دیسک شیر آسیب ببیند و بر خواص آب بندی تأثیر منفی بگذارد.
از مزایای شیرهای پروانه ای دراگون میتوان به طراحی ساده و کم وزن، هزینه کمتر، نصب سریعتر، قابلیت کنترل دقیق جریان، سرعت بالا در باز و بسته شدن، و اندازه کوچک نسبت به سایر انواع شیرها اشاره کرد.
با توجه به مزایا و سایر ویژگی ها شیر پروانه ای دراگون در طیف گسترده ای از سیالات و صنایع فرآیندی از جمله نفت و گاز، صنایع شیمیایی، آب و فاضلاب، پتروشیمی و غیره کاربرد دارد. در ادامه به بررسی اجزا و عملکرد شیرهای پروانه ای دراگون می پردازیم.
اجزای شیر پروانه ای دراگون
اجزای تشکیل دهنده شیرهای پروانه ای دراگون به شرح زیر می باشند:
بدنه (Body):
بدنه شیر پروانه ای معمولاً یک قطعه دایره ای شکل است که از داخل آن سیال عبور می کند. بدنه از مواد گوناگونی مانند فولاد، آلومینیوم، یا PVC و غیره ساخته شود. بدنه شیر بین فلنج های لوله قرار می گیرد و رایج ترین انواع اتصالات انتهایی فلنجی، لاگ و ویفری می باشد.
دیسک یا مجرابند (Disc):
صفحه یا دیسک مهمترین قسمت شیرهای پروانه ای دراگون می باشد که حول محور عمودی (Shaft) آزادانه می چرخد. با چرخش دیسک مسیر عبور جریان سیالات باز و بسته می شود. دیسک متصل به استم شیر است و به صورت دروازه ای عمل می کند تا جریان سیال را متوقف کند.
استم (Stem):
استم یا ساقه شیر از طرفی به انواع عملگر و از طرف دیگر به دیسک شیر پروانه ای متصل است و گشتاور را از طریق خود به دیسک منتقل می کند.
محور (Shaft):
محور یا شفت شیر پروانه ای قسمتی است که در وسط صفحه پروانه قرار دارد و به آن اجازه می‌دهد برای کنترل جریان سیال به صورت چرخشی حرکت کند.
سیت (Seat):
سیت در واقع قسمتی از شیر پروانه ای است که دیسک روی آن قرار می گیرد تا شیر را ببندد و آب بندی کند. از موادی مختلفی نظیر PTFE با توجه به محدوده دما و نوع سیال برای ساخت سیت استفاده می شود.
پیچ و مهره (Bolts and Nuts):
برای نگهداری و ثبت دیسک پروانه در بدنه شیر معمولاً از پیچ و مهره استفاده می‌شود. این قطعات به صورت محوری حول بدنه شیر قرار می‌گیرند و دیسک پروانه را در موقعیت مورد نظر نگه می‌دارند.
گیربکس (Gearbox):
در برخی از شیرهای پروانه ای از یک گیربکس برای افزایش نیروی مورد برای چرخاندن دیسک پروانه استفاده می‌شود. گیربکس معمولاً دارای یک دسته چرخان است که با چرخش آن دیسک پروانه به حرکت در می‌آید.
انواع عملگرهای شیر پروانه ای دراگون
عملگرهای شیر پروانه ای دراگون بر اساس گشتاورهای مورد نیاز برای باز کردن شیر به صورت دستی و اتوماتیک می باشند. انواع عملگرهای شیر پروانه ای عبارتند از:
عملگر الکتریکی (Electric): از یک محرک الکتریکی برای کنترل شیر به صورت خودکار با سیگنال کنترل 4-20 میلی آمپر استفاده می کند و معمولاً برای تنظیم دقیق و کاربردهای حساس به زمان استفاده می شود.
عملگر پنوماتیکی (Pneumatic): برای کاربردهایی با دقت بالا استفاده می شود و از هوای فشرده برای تحریک استفاده می کند.
عملگر هیدرولیکی (Hydraulic): معمولاً برای کاربردهایی که نیاز به گشتاور زیاد برای باز و بسته کردن شیر دارند مانند کاربردهای فشار بالا و ویسکوزیته بالا استفاده می شوند. عملگر هیدرولیکی با استفاده از فشار و روغن هیدرولیک دیسک شیر پروانه ای را باز و بسته می کند.
دستی (Manual): عملگر دستی معمولاً یک دسته یا کنترل دستی (Handwheel) روی بدنه شیر دارد که با چرخش آن، صفحه پروانه به حالت باز یا بسته تغییر می‌کند و با دست توسط اپراتور باز و بسته می‌شود.
برای شیرهای پروانه ای دراگون در سایزهای بزرگتر با توجه به نیروی مورد نیاز برای باز و بسته کردن شیر از گیربکس (Gearbox) استفاده می شود. گیربکس جهت انتقال حرکت از دسته یا میله شیر به دیسک و کنترل دقیقتر به کار می رود.
به دلیل نیاز به گشتاور کمتر، اندازه و نصب عملگرها برای شیرهای پروانه‌ای در مقایسه با سایر شیرها مانند شیرهای دروازه ای قیمت کمتری دارند.
مشخصات فنی شیر پروانه ای دراگون

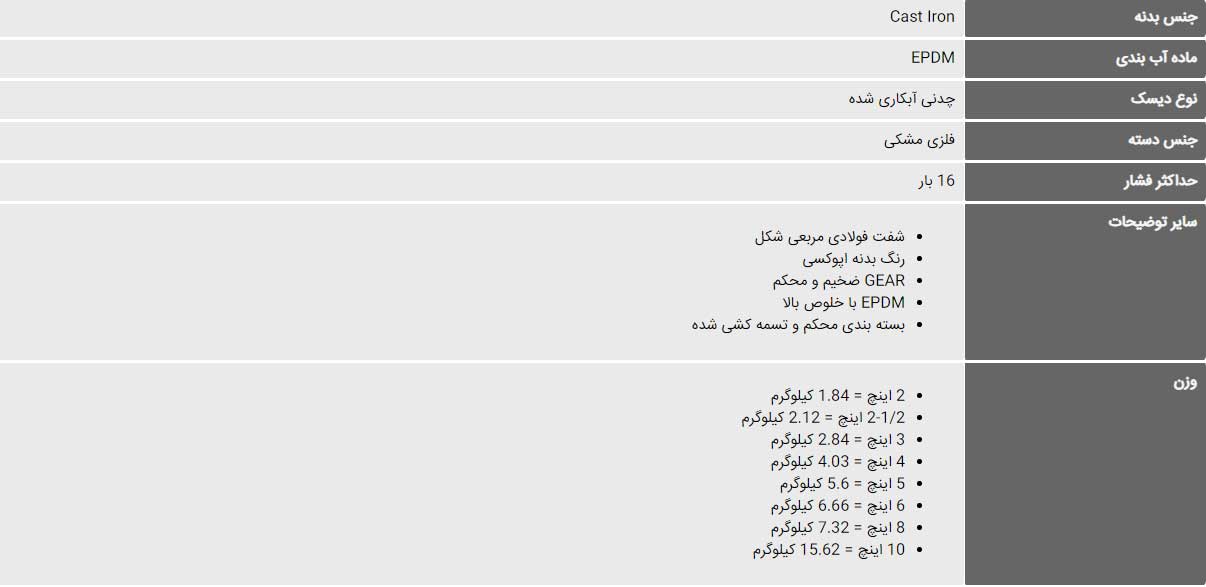

شیر پروانه ای دراگون DRAGON شیری است که علاوه بر قیمت ارزان تمام استانداردهای کیفی مورد نظر خریداران را دارا باشد. بدنه این شیر از چدن درجه GG20 و دیسک آن از چدن درجه GGG40 است که آبکاری نیز می شود و لبه صیقلی آن اطمینان آب بندی را فراهم خواهد کرد.
مزایای شیر پروانه ای دراگون
شیرهای پروانه ای دراگون دارای مزایا و محاسن متعددی می باشد که در ادامه ذکر شده است:
- قیمت مقرون به صرفه
- سبک و اندازه مناسب در مقایسه با سایر شیرها
- باز و بسته شدن سریع (قطع و وصل سریع جریان)
- هزینه نصب و نگهداری کمتر
- تنوع در نصب و آب بندی مناسب
- افت فشار کم در مقایسه با سایر شیرها
شیر پروانه ای دراگون به دلیل طراحی ساده خود به متریال کمتری نیاز دارند و طراحی و ساخت آنها ساده تر است. شیرهای پروانه ای اغلب در مقایسه با انواع دیگر شیرها انتخاب مقرون به صرفه تری می باشند.
خرید و فروش شیر پروانه ای دراگون
شیر پروانه‌ای دراگون یا باترفلای ولو (Butterfly Valve) یکی از انواع شیرآلات صنعتی دو جهته Bi-Directional است. به عبارت دیگر در شیرهای دو جهته، جهت حرکت سیال روی دیسک شیر تاثیری نمی گذارد. در هر جهتی روی خطوط لوله قابل نصب می باشند و بر خلاف شیرهای دیگر محدودیتی برای نصب ندارند.
تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ انواع شیر پروانه ای دراگون در سایزهای مختلف را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
توصیه می‌شود قبل از خرید شیر پروانه ای دراگون با متخصصان و مهندسان مشاور تجهیز صنعت مشورت کنید تا بتوانید شیر مناسبی بر اساس بودجه و نیازهای خاص خود انتخاب کنید. برای کسب مشاوره فنی و استعلام قیمت شیر پروانه ای دراگون با کارشناسان فنی و فروش ما در ارتباط باشید.
