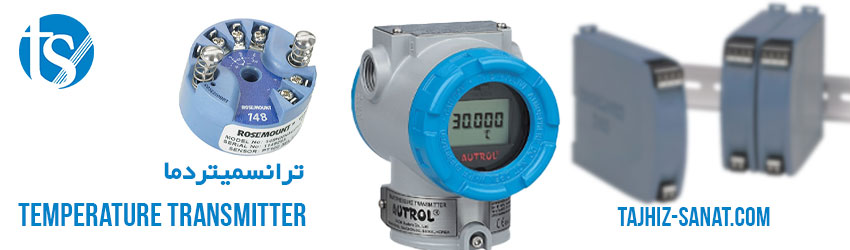

ترانسمیتر دما یا Temperature Transmitter تجهیزی ابزار دقیقی است که سیگنال سنسورهای دما مانند RTD، PT100، ترموکوپل، مقاومت اهمی یا سیگنال میلی ولت را دریافت کرده و آن را به خروجی استاندارد قابل ارسال به PLC، DCS، کنترلر، نمایشگر یا دیتالاگر تبدیل می کند. رایج ترین خروجی ترانسمیتر دما، سیگنال ۴-20mA است؛ اما در مدل های پیشرفته تر، پروتکل هایی مانند HART، Modbus، PROFIBUS PA، FOUNDATION Fieldbus و IO-Link نیز استفاده می شود.
در تجهیز صنعت امکان تأمین انواع ترانسمیتر دما شامل هد مونت، ریل مونت، فیلد مونت، دو سیمه، چهار سیمه، ایزوله، مولتی رنج، اسمارت، HART، ضدانفجار و مدل های قابل استفاده با RTD و ترموکوپل وجود دارد. برای انتخاب صحیح تمپرچر ترانسمیتر باید نوع سنسور ورودی، محدوده دما، خروجی موردنیاز، محل نصب، تغذیه، دقت، ایزولاسیون، شرایط محیطی، تأییدیه ضدانفجار و سازگاری با سیستم کنترل بررسی شود. جهت استعلام قیمت روز ترانسمیتر دما و دریافت مشاوره فنی، با کارشناسان تجهیز صنعت تماس بگیرید.
ترانسمیتر دما چیست؟
ترانسمیتر دما دستگاهی است که سیگنال الکتریکی ضعیف را که توسط یک سنسور دما مانند ترموکوپل، سنسور RTD یا ترمیستور تولید میشود، تقویت و تبدیل میکند و به یک سیگنال استاندارد (معمولاً ۴-۲۰ میلیآمپر یا ۰-۱۰ ولت) تبدیل میکند. این سیگنال استاندارد میتواند به راحتی توسط دستگاههای اندازهگیری یا کنترل مانند PLC، DCS، PC، کنترلر حلقه، دیتالاگر، نمایشگر یا رکوردر خوانده و تفسیر شود.
سنسور دما، مهم ترین و اصلی ترین قسمت تشکیل دهنده ترانسمیتر دما می باشد. کار اندازه گیری دما را انجام داده که میتواند از نوع سنسور های مقاومتی یا RTD باشد یا از نوع سنسور های ترموکوپلی.
انواع ترانسمیتر دما
فروش و واردات انواع ترانسمیتر دما (فیلد مونت – هد مونت – ریل مونت) با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق تجهیز صنعت می باشد.
جدول راهنمای انتخاب سریع ترانسمیتر دما
| شرایط کاربرد | ترانسمیتر دمای پیشنهادی | نکته فنی مهم |
|---|---|---|
| نصب داخل کلگی سنسور دما | ترانسمیتر دما هد مونت | برای کاهش نویز و تبدیل سیگنال نزدیک سنسور مناسب است |
| نصب داخل تابلو برق | ترانسمیتر دما ریل مونت | مناسب تابلو کنترل، PLC، سیستمهای مانیتورینگ و چندین ورودی سنسور |
| نصب در محیط صنعتی سخت | ترانسمیتر دما فیلد مونت | هوزینگ مقاوم، نمایشگر محلی، IP بالا و امکان استفاده در محیط Ex |
| سنسور RTD یا PT100 | ترانسمیتر دما RTD | باید نوع اتصال ۲ سیمه، ۳ سیمه یا ۴ سیمه و رنج دما بررسی شود |
| سنسور ترموکوپل | ترانسمیتر دما ترموکوپلی | نوع ترموکوپل مانند K، J، T، N، R یا S باید با ورودی تجهیز سازگار باشد |
| نیاز به ارتباط دیجیتال | ترانسمیتر دما HART یا Fieldbus | مناسب تنظیم از راه دور، Diagnostics، کالیبراسیون و مانیتورینگ پیشرفته |
| محیط مستعد انفجار | ترانسمیتر دما ضدانفجار یا Intrinsically Safe | تأییدیههایی مانند ATEX، IECEx، FM یا CSA باید مطابق زون پروژه انتخاب شوند |
| فرآیندهای حساس و ایمنی | ترانسمیتر دمای SIL یا دوکاناله | برای Redundancy، Sensor Backup و تشخیص Drift مناسبتر است |
| مسیر کابل طولانی یا نویز بالا | ترانسمیتر ایزوله ۴-20mA | ایزولاسیون گالوانیک و نصب نزدیک سنسور خطا و نویز را کاهش میدهد |
| کنترل ساده HVAC یا ساختمان | ترانسمیتر دما و رطوبت یا خروجی ولتاژی | نوع خروجی ۰-10V، ۴-20mA یا Modbus باید با کنترلر هماهنگ باشد |
در زمان خرید ترانسمیتر دما، فقط برند یا قیمت کافی نیست. باید نوع سنسور، محدوده دما، دقت، خروجی، تغذیه، نوع نصب، ایزولاسیون، تأییدیهها، شرایط محیطی، پروتکل ارتباطی و نیاز به کالیبراسیون همزمان بررسی شوند.
ویدیو معرفی و انواع ترنسمیتر دما
انواع ترانسمیتر دما بر اساس نصب
انواع ترانسمیتر بر اساس شیوه نصب، شامل موارد زیر می باشد:
۱- ترانسمیتر استوانه ای هد مونت: تمپرچر ترانسمیترهای دمایی هدمونت بصورت یک مغزی کوچک داخل هوزینگ کلگی نصب میشوند و بصورت محلی سیگنال دریافتی از سنسور را دریافت کرده و به سیگنال جریانی ۴ تا ۲۰ میلی آمپر تبدیل میکنند.
۲- ترانسمیتر دما ریل مونت: شرکت ترانسمیترهای دمای ریل مونت را به صورت کارت تولید میکند و آنها را مطابق با استاندارد DIN طراحی میکند تا در داخل تابلو نصب شوند.
۳- ترانسمیتردما فیلد مونت: ترانسمیتر دما فیلد مونت داخل هوزینگ مقاوم صنعتی نصب می شود و برای نصب مستقیم در محیط فرآیندی، فضای باز، شرایط سخت، ارتعاش، رطوبت یا محیط های Ex مناسب است. این مدل ها ممکن است دارای نمایشگر محلی، ورودی یک یا دو سنسور، پروتکل HART/Fieldbus و تأییدیه ضدانفجار باشند.
۴- ترانسمیترهای دو سیمه: این نوع ترانسمیترها از یک جفت سیم برای برقرسانی به ترانسمیتر و ارسال سیگنال خروجی استفاده میکنند.
۵- ترانسمیترهای چهار سیمه: این نوع ترانسمیترها از دو جفت سیم جداگانه برای برقرسانی به ترانسمیتر و ارسال سیگنال خروجی استفاده میکنند.
انواع ترانسمیتر دما بر اساس تأمین جریان
بر اساس تأمین جریان به دو نوع اکتیو و پسیو تقسیم میشود.
- اکتیو: این نوع ترانسمیتر برای عملکرد صحیح نیاز به یک منبع تغذیه جداگانه دارد و دارای سیم کشی جداگانه به صورت دوسیم یا تک سیم است. خروجی ترانسمیتر دما اکتیو به صورت جریانی با محدوده ۴ تا ۲۰ میلی آمپر است.
- پسیو: در مقابل، ترانسمیتر دما پسیو یا غیرفعال نیاز به منبع تغذیه جداگانه و سیم کشی اضافی ندارد. این نوع ترانسمیتر در صنعت کاربرد گستردهای دارد. ترانسمیترهای دما پسیو ولتاژ تغذیه خود را از خطوط جریان خروجی دستگاههای جانبی مانند RTU یا PLC دریافت میکنند و خروجی آنها جریانی با محدوده ۴ تا ۲۰ میلی آمپر است.
| اصطلاح دقیقتر | توضیح |
|---|---|
| Loop Powered / دو سیمه | تغذیه و سیگنال خروجی از یک حلقه جریانی ۴-20mA عبور میکنند |
| چهار سیمه / Self Powered | تغذیه تجهیز و خروجی سیگنال از مسیرهای جداگانه انجام میشود |
| ایزوله / Non-isolated | وجود یا نبود ایزولاسیون بین ورودی، خروجی و تغذیه |
| Smart / Digital | قابلیت تنظیم، خطیسازی، Diagnostics و ارتباط HART یا Fieldbus |
قیمت ترانسمیتر دما
جهت کسب مشاوره رایگان و استعلام قیمت ترانسمیتر دما با کارشناسان فروش ما تماس بگیرید. تجهیز صنعت بهترین ارائه دهندهی تجهیزات ابزار دقیق در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع ترانسمیتر را با نازلترین قیمت و بهترین کیفیت به فروش می رساند.
لیست قیمت ترانسمیتر دما
به دلیل نوسان نرخ ارز، موجودی بازار، پارت نامبر، نوع خروجی، تأییدیه ضدانفجار و برند، قیمت های زیر حدودی هستند. برای دریافت قیمت روز ترانسمیتر دما، مشخصات فنی یا پارت نامبر موردنظر را برای کارشناسان تجهیز صنعت ارسال کنید.
| محصول | قیمت |
|---|---|
| ترانسمیتر دما (ریل مونت) تی پی اس مدل CZ2271 | ۶٫۵۵۰٫۰۰۰ تومان |
| ترانسمیتر دما / ۲۴۸ Rail Mount | ۲۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما ۳۱۴۴ روزمونت | از ۳۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما ABB TTH200 | ۱۲٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما ABB TTH300 | از ۱۷٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Endress Hauser TMT172 | ۲۳٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما FOXBORO سری I/A مدل RTT20-I1LJQFA | ۲۸٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما FOXBORO سری I/A مدل RTT20-T1SNQFD-L3M2 | ۶۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما HART 248 | از ۷٫۶۷۰٫۰۰۰ تومان |
| ترانسمیتر دما LUTRON TR-IR430 | از ۲۱٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Lutron TR-TMK1A4 | از ۹٫۷۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Novus TxIsoBlock-HRT | ۱۷٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Novus TxIsoRail-HRT | ۱۷٫۸۹۰٫۰۰۰ تومان |
| ترانسمیتر دما PT100 | از ۳۰۰٫۰۰۰ تومان |
| ترانسمیتر دما PT100 (هدمونت) مدل CZWB010 برند TPS | ۳٫۵۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Rosemount 248 Head Mount | ۱۷٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Rosemount 3144P | ۳۶٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما RTD به مدباس DS-PT01 | از ۱٫۲۰۰٫۰۰۰ تومان |
| ترانسمیتر دما RTD به مدباس DS-PT01 با سنسور PT100 | ۱٫۶۰۰٫۰۰۰ تومان |
| ترانسمیتر دما TMT82 اندرس هاورز | ۲۱٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Wika T15 | ۱۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما Wika T32 | ۲۰٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما استنلس استیل ROSEMOUNT مدل 3144PD6A1E1M5C204XA | ۴۹٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما استنلس استیل ROSEMOUNT مدل 3144PD6A1K1B5M5T1C4Q4QT | از ۴۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما استنلس استیل ROSEMOUNT مدل 644HAK | ۲۲٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما استنلس استیل ROSEMOUNT مدل 644HAN | ۳۰٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما اندرس TMT82 | از ۱۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما اندرس مدل tmt80 | از ۱۴٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما اندرس هاوزر سری TMT82 | ۱۶٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما اندرس هاوزر مدل TMT162 | ۵۴٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما برند E + H مدل TMT80 مخصوص سنسورهای PT100 | ۸٫۵۴۰٫۰۰۰ تومان |
| ترانسمیتر دما دانفوس Danfoss مدل MBT 3560 084Z4032 | ۲۷٫۵۰۰٫۰۰۰ تومان |
| ترانسمیتر دما رزمونت 3044C هارت | ۲۶٫۷۰۰٫۰۰۰ تومان |
| ترانسمیتر دما رزمونت مدل 3144PD1A | ۲۸٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما رزمونت مدل 644HAI1J5M5Q4G1 | ۲۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما روزمونت ۲۴۸ | ۱۸٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما ریلی PT100 | ۱٫۴۰۰٫۰۰۰ تومان |
| ترانسمیتر دما ضد انفجار | ۱۴٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما فیلد اندرس هاوزر مدل iTEMP TMT142 | ۹۸٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما فیلد اندرس هاوزر مدل iTEMP TMT142B HART 7 | ۸۸٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما مدل MBT 3560 084Z4044 برند دانفوس | ۱۸٫۵۰۰٫۰۰۰ تومان |
| ترانسمیتر دما مدل ۳۳/Tika TM-1332 | ۲٫۵۰۰٫۰۰۰ تومان |
| ترانسمیتر دما مولتی رنج ایزوله | ۱۰۰٫۰۰۰ تومان |
| ترانسمیتر دما مولتی رنج همراه دیپ سوییچ | ۱۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هد مونت دات اکسل (DATEXEL) مدل DAT 1015 | ۸٫۲۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هد مونت مدل 644HFNAA01Q4 ROSEMOUNT | از ۱۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر | ۱۰٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT180 | ۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT181 | از ۸٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT182 | از ۱۷٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT187 | ۱۰٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT71 | ۲۷٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT72 | از ۲۳٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت پرسنس مدل PST1015 | ۱٫۱۰۰٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت مدل ATO-ST500 | ۱٫۰۶۲٫۰۰۰ تومان |
| ترانسمیتر دما هدمونت مولتی رنج زی پوینت چین مدل ZP020 | ۱٫۴۰۰٫۰۰۰ تومان |
| ترانسمیتر دما و رطوبت KIMO TH 110 | ۲۲٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما و رطوبت TM-1216-RH/T | ۲٫۵۳۰٫۰۰۰ تومان |
| ترانسمیتر دما و رطوبت قابل تنظیم برند SCHISCHEK آلمان مدل EXCOS-D | ۷۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما ویکا سری ۳۲ | ۲۲٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما یوکوگاوا | ۳۷٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما یوکوگاوا YOKOGAWA Temperature Transmitters | ۵۲٫۱۳۲٫۰۰۰ تومان |
| ترانسمیتر دما یوکوگاوا YOKOGAWA مدل YTA110-DA2DB/X1 | ۲۵٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دما یوکوگاوا سری VJ – کد ۷۳۳ | ۲٫۰۰۰٫۰۰۰ تومان |
| ترانسمیتر دمای ریلی TCL مدل TR140-00-T000-0-TA | ۷٫۵۰۰٫۰۰۰ تومان |
تاریخ بروز رسانی قیمت ها : ۲۴ مهرماه ۱۴۰۴
عملکرد ترانسمیتر دما
- سنجش دما: سنسور دما دمای محیط را اندازهگیری میکند و آن را به یک سیگنال الکتریکی ضعیف تبدیل میکند.
- تقویت سیگنال: ترانسمیتر سیگنال الکتریکی ضعیف را از سنسور دریافت میکند و آن را تقویت میکند.
- تبدیل سیگنال: ترانسمیتر سیگنال الکتریکی تقویت شده را به یک سیگنال استاندارد (معمولاً ۴-۲۰ میلیآمپر یا ۰-۱۰ ولت) تبدیل میکند.
- انتقال سیگنال: سیگنال استاندارد از طریق سیم ها به دستگاه اندازه گیری یا کنترل ارسال میشود.
کاربرد ترانسمیتر دما
ترانسمیترهای دما یک ترموکوپل یا سیگنال RTD را به یک سیگنال خروجی با ۲۰-۴ میلی آمپر تبدیل کرده و راه حلی ایده آل برای بسیاری از کاربردهای اندازه گیری دمای از راه دور هستند. چراکه در صورت استفاده از سنسورهای ترموکوپلی خروجی سنسور یک سیگنال چند میلی ولتی میباشد که برای انتقال آن به سیستم کنترل باید از سیم ها و ترمینال های هم جنس نوع ترموکوپل استفاده شود که این موارد بسیار هزینه بر خواهند بود.
و در صورت استفاده از سنسور مقاومت متغیر (RTD) سیگنال ایجاد شده از نوع مقاومتی خواهد بود که انتقال آن به سیستم کنترل توسط کابل با یک افت ولتاژ همراه خواهد بود که همه این ملاحظات باید در طراحی و انتخاب سنسور دمایی دیده شوند. بنابراین موارد گفته شده در بالا یک ترانسمیتر دمایی مناسب با سیگنال خروجی ۴ تا ۲۰ میلی آمپر همه مسائل و مشکلاتی که بالا عنوان شد را حل خواهد کرد. ترانسمیترهای ۲۰-۴ میلی آمپری بر دیگر دستگاه های اندازه گیری دمایی متداول مزیت هایی دارند اما باید به منظور اجتناب از مشکلات “ground loop” با احتیاط انتخاب شوند.
کاربردهای ترانسمیتر دما در صنایع مختلف به شرح زیر میباشد:
- صنعت نفت و گاز: برای اندازهگیری دمای سیالات در خطوط لوله، مخازن و مبدلهای حرارتی
- صنعت برق: برای اندازهگیری دمای ژنراتورها، ترانسفورماتورها و سایر تجهیزات الکتریکی
- صنعت شیمیایی: برای اندازهگیری دمای واکنشها، فرآیندها و تجهیزات
- صنعت غذایی و دارویی: برای اندازهگیری دمای مواد غذایی، داروها و تجهیزات
- صنعت ساختمان: برای اندازهگیری دمای هوا، تهویه مطبوع و سیستمهای گرمایشی
چرا از ترانسمیتر دما استفاده می شود؟
در بسیاری از موارد دمای یک فرآیند از راه دور باید کنترل شود. دستگاه های سنجش دمایی متداول از جمله ترموکوپل ها و RTD ، سیگنال های خیلی کوچکی تولید می کنند. این سنسورها می توانند به یک ترانسمیتر دو سیم متصل شوند که به این ترتیب سیگنال کوچک تقویت و مناسب خواهد شد.
زمانی که این سیگنال تا سطح قابل استفاده ای مناسب شد می تواند از طریق سیم مسی معمولی منتقل شود و برای تحریک تجهیزات دیگر از جمله مترها ، دیتالاگرها ، دستگاه های ثبت داده ، کامپیوترها یا کنترلرها استفاده شود.
مزایای استفاده از ترانسمیتر دما
- افزایش دقت اندازهگیری: ترانسمیترها با تقویت سیگنال الکتریکی از سنسور، دقت اندازهگیری دما را افزایش میدهند.
- کاهش نویز: ترانسمیترها نویزهای موجود در سیگنال را فیلتر میکنند و از آنها برای رسیدن به سیگنال پاک و قابل اعتماد جلوگیری میکنند.
- افزایش مسافت انتقال: ترانسمیترها از سیگنالهای استاندارد استفاده میکنند که میتوان آنها را مسافتهای طولانیتر بدون افت کیفیت منتقل کرد.
- سادهسازی فرآیند اندازهگیری: ترانسمیترها فرآیند اندازهگیری دما را با تبدیل سیگنال به یک سیگنال استاندارد که به راحتی قابل خواندن و تفسیر است، ساده میکنند.
نحوه استفاده از ترانسمیتر دما
یک ترانسمیتر دما ، جریان را از یک منبع تغذیه DC از راه دور نسبت به ورودی سنسور خود می کشد. سیگنال واقعی به عنوان تغییری در جریان منبع تغذیه منتقل می شود. به طور خاص یک ترانسمیتر ورودی ترموکوپل حین اندازه گیری کمترین دمای فرآیند جریان ۴ میلی آمپری را از منبع تغذیه DC می کشد . سپس با افزایش دما ، ترانسمیتر به طور متناسب جریان بیشتری می کشد تا اینکه به ۲۰ میلی آمپر برسد. این سیگنال ۲۰ میلی آمپر مربوط به بالاترین دمای حس شده توسط ترموکوپل است. مدار داخلی مربوط به مناسب سازی سیگنال ترانسمیتر ، محدوده دمایی را تعیین می کند که سیگنال جریان خروجی آن را نشان می دهد.
از لحاظ فیزیکی تنها دو سیم مسی برای اتصال سیگنال خروجی ترانسمیتر دمایی در یک مدار سری با منبع تغذیه دور و تجهیزات فرآیند لازم است. این امکان زمانی که سیگنال و خط منبع تغذیه ترکیب شوند ، ایجاد می شود.( یک مدار عملکرد دوگانه ای را انجام می دهد.)
مزایای ترانسمیتر دما
ترانسمیترها مزایای متعددی نسبت به روش های متداول اندازه گیری دما دارند که عبارتند از :
- به منظور عملکرد یک ترانسمیتر دو سیم در موقعیت دور ، برق AC لازم نیست. از آنجا که ترانسمیترها با یک سیگنال جریان خروجی با سطح پایین ۴ تا ۲۰ میلی آمپر برق رسانی می شوند ، هیچ نیروی اضافی نباید در مکان دور فراهم شود ، علاوه بر این سیگنال ۲۴ ولت برق DC معمولی برای عملیات استاندارد در کارخانه ها که مقدار زیادی ابزار دقیق دارند ، لازم است .
- نویز الکتریکی و تخریب سیگنال برای کاربران ترانسمیتر دو سیم مشکلی ندارند. هر نویزی که در جریان خروجی ظاهر شود معمولا توسط حالت رد معمول دستگاه دریافتی حذف می شود.
- با استفاده از ترانسمیترها هزینه های مربوط به سیم کشی به طور قابل توجهی کاهش می یابد. سیگنال های ولتاژ پایین تولید شده توسط ترموکوپل ها زمانی که از هر فاصله قابل توجهی ارسال می شوند، تقریبا همیشه نیاز به استفاده از کابل محافظ دارند. نویز الکتریکی محیطی از رله های الکتریکی قوسی ، موتورها و خطوط برق AC به همراه این سیگنال هایی که بدون یک کابل محافظ منتقل می شوند می تواند باعث افزایش خرابی شود.
سیم مسی معمولی می تواند برای اتصال تمام تجهیزات مربوطه در یک سیستم ترانسمیتر دو سیم مورد استفاده قرار گیرد.
سیگنال خروجی جریان ۴ تا ۲۰ میلی آمپر نسبتا به نویز الکتریکی محیطی ایمنی دارد و با انتقال از راه دور تخریب نمی شود. افزودن یک ترانسمیتر دما به یک سیستم ، مشکل فراهم کردن طولانی مدت از سیم پر هزینه و مقدار زیادی از محافظ را حذف می کند.
ویژگی های ترانسمیتر دما
- انتقال از طریق دو سیم امکان نصب از راه دور ترانسمیتر نزدیک سنسور را می دهد برای به حداقل رساندن اثرات نویز و تداخل سیگنال که به خروجی های سنسور سطح پایین حساس هستند.
- یک محوطه فلزی ناهموار و مناسب برای نصب ، حفاظت از محیط زیست و اتصالات ورودی و خروجی ترمینال پیچ را ارائه می کند. این محوطه نصب شده ممکن است سطح یا مسیر رله ای استاندارد باشد.
- بیشتر ترانسمیترهای دما، سیگنال ولتاژ تولید شده توسط ترموکوپل یا RTD را خطی میکنند. با این حال، مدلهای جدیدتری اکنون در بازار موجود هستند که به جای سیگنال ولتاژ، مستقیماً با دمای واقعی خطی میشوند.
- ترانسمیترهای دما سیگنال ترموکوپل یا RTD را به یک سیگنال خروجی با جریان ۴ تا ۲۰ میلی آمپر تبدیل می کنند. بعضی مدل ها به یک خروجی C 232 – RS تبدیل می کنند. ترانسمیترها با انتخاب سوئیچ برای چندین نوع ترموکوپل برای هر مدل و همچنین انتخاب ترموکوپل و RTD در یک مدل در دسترس هستند. ترانسمیترهای RTD یا ترموکوپل در هر دو مدل عایق بندی شده و غیر عایق بندی در دسترس هستند.
خرید ترانسمیتر دما
پارامترها و موارد متعددی در طراحی، انتخاب و خرید یک ترانسمیتر دما مهم و حائز اهمیت میباشند که در این قسمت به آنها میپردازیم:
نوع ترانسمیتر: انتخاب نوع ترانسمیتر که یک مغزی الکترونیک (Head mount)، ریلی (Rail mount) و یا ترانسمیتر فیلد (Field mount) باشد یکی از مواردی است که در خرید ترانسمیتر دما باید به آن توجه نمود. طبیعتآ ترانسمیتر های فیلد مونت به دلیل داشتن مشخصات و ویژگی های بیشتری از قبیل بدنه، صفحه نمایش از قیمت های بالاتری برخوردار هستند.
سیگنال ورودی: هنگام خرید ترانسمیتر دما، باید به سیگنال ورودی آن توجه کنید که از سنسور دما دریافت میشود. بیشتر ترانسمیترهای دمایی از انواع سنسورهای دمایی و سیگنالهای مختلف مانند سیگنالهای اهمی، ولتاژی، سنسورهای دمای مقاومتی (RTD) و ترموکوپل پشتیبانی میکنند.
خروجی و پروتکل های ارتباطی: سیگنال های خروجی یک ترانسمیتر دما برای ارسال و انتقال اطلاعات دمایی به سیستم های کنترل یکی دیگر از پارامترهایی است که باید در انتخاب و ترانسمیتر دما به آن توجه نمود. سنواع سیگنال های جریانی ۴ تا ۲۰ میلی آمپر، سیگنال ولتاژی ۰ تا ۵ ولت و همچنین انواع پروتکل های ارتباطی HART و FOUNDATION Fieldbus و PROFIBUS از رایج ترین انواع پروتکل هایی محسوب میشوند که ترانسمیتر های دمایی قابلیت برقراری ارتباط با آنها را دارا هستند.
تائیدیه و استاندارد: استانداردهایی از قبیل استاندارد ضد انفجار ATEX، FM، IECEx و تائیدیه های دیگر مبنی بر قابلیت استفاده از ترانسمیتر در محیط های انفجاری و خطرناک از دیگر مواردی است که در هنگام خرید ترانسمیتر دما باید آن را درنظر گرفت. طبیعتآ تجهیزات ابزار دقیقی که دارای تائیدیه های ضد انفجار هستند دارای قیمت های بالاتری نیز میباشند.
عوامل مؤثر بر قیمت ترانسمیتر دما
| عامل | اثر روی قیمت |
|---|---|
| برند | Rosemount، WIKA، Endress+Hauser، Yokogawa، ABB و مدلهای اقتصادی قیمت متفاوتی دارند |
| نوع نصب | فیلد مونت معمولاً گرانتر از هد مونت و ریل مونت است |
| نوع ورودی | ورودی یونیورسال RTD/TC/mV/Ω گرانتر از ورودی تکنوعی است |
| تعداد ورودی | مدل دوکاناله یا Dual Sensor قیمت بالاتری دارد |
| خروجی و پروتکل | HART، PROFIBUS، FOUNDATION Fieldbus و Modbus قیمت را افزایش میدهند |
| ایزولاسیون | مدلهای ایزوله در برابر نویز و Ground Loop مقاومتر و گرانتر هستند |
| تأییدیهها | ATEX، IECEx، FM، CSA، SIL و Marine روی قیمت اثر مستقیم دارند |
| دقت و پایداری | دقت بالاتر، Drift کمتر و Sensor Matching قیمت را افزایش میدهد |
| نمایشگر و هوزینگ | Field Housing، نمایشگر محلی و IP بالا هزینه را بیشتر میکند |
| کالیبراسیون | گواهی کالیبراسیون یا تنظیم سفارشی روی قیمت اثر دارد |
سوالات متداول
ترانسمیتر دما چیست؟
ترانسمیتر دما تجهیزی است که سیگنال سنسور دما مانند RTD، PT100، ترموکوپل، مقاومت اهمی یا میلیولت را دریافت کرده و آن را به خروجی استاندارد مانند ۴-20mA، ۰-10V، HART، Modbus یا Fieldbus تبدیل میکند. این خروجی توسط PLC، DCS، کنترلر، نمایشگر یا دیتالاگر قابل دریافت و پردازش است.
تفاوت ترانسمیتر دما هد مونت، ریل مونت و فیلد مونت چیست؟
ترانسمیتر هد مونت داخل کلگی سنسور دما نصب میشود و برای تبدیل سیگنال نزدیک سنسور مناسب است. ترانسمیتر ریل مونت داخل تابلو برق روی ریل DIN نصب میشود و برای سیستمهای کنترلی مناسب است. ترانسمیتر فیلد مونت دارای هوزینگ صنعتی مقاوم است و برای نصب در محیط فرآیندی، فضای باز، شرایط سخت یا محیطهای خطرناک استفاده میشود.
ترانسمیتر دما RTD بهتر است یا ترموکوپل؟
انتخاب بین RTD و ترموکوپل به محدوده دما، دقت، سرعت پاسخ، شرایط محیطی و نوع فرآیند بستگی دارد. RTD یا PT100 معمولاً دقت و پایداری بهتری در محدودههای دمایی متوسط دارد، اما ترموکوپل برای دماهای بالاتر، پاسخ سریعتر و شرایط صنعتی سخت کاربرد بیشتری دارد. ترانسمیتر باید با نوع سنسور انتخابشده سازگار باشد.
خروجی ۴-20mA در ترانسمیتر دما چه کاربردی دارد؟
خروجی ۴-20mA رایجترین سیگنال آنالوگ صنعتی برای انتقال مقدار دما به سیستم کنترل است. مقدار 4mA معمولاً معادل پایینترین دمای تنظیمشده و مقدار 20mA معادل بالاترین دمای تنظیمشده است. این سیگنال نسبت به افت ولتاژ کابل و نویز محیطی مقاومتر از بسیاری از سیگنالهای ولتاژی است.
ترانسمیتر دما HART چه مزیتی دارد؟
ترانسمیتر دما HART علاوه بر خروجی آنالوگ ۴-20mA، امکان ارسال اطلاعات دیجیتال، تنظیم پارامترها، مشاهده Diagnostics، خواندن وضعیت سنسور، تشخیص خطا و کالیبراسیون از راه دور را فراهم میکند. این مدلها برای صنایع فرآیندی، نفت و گاز، پتروشیمی و کاربردهای حساس مناسبتر هستند.
هنگام خرید ترانسمیتر دما چه اطلاعاتی باید اعلام شود؟
برای خرید یا استعلام قیمت ترانسمیتر دما باید نوع سنسور ورودی، محدوده دما، خروجی موردنیاز، تغذیه، نوع نصب، تعداد ورودی، دقت، ایزولاسیون، پروتکل ارتباطی، نیاز به نمایشگر، شرایط محیطی، تأییدیه ضدانفجار، برند و پارتنامبر مشخص شود.
علت خطای ترانسمیتر دما چیست؟
خطا در ترانسمیتر دما میتواند به دلیل انتخاب اشتباه نوع سنسور، تنظیم نادرست رنج، قطعی سنسور، اتصال اشتباه سیمبندی، نویز الکتریکی، Ground Loop، خرابی ترموکوپل یا RTD، عدم ایزولاسیون، دمای محیط نامناسب یا کالیبراسیون نادرست ایجاد شود.
