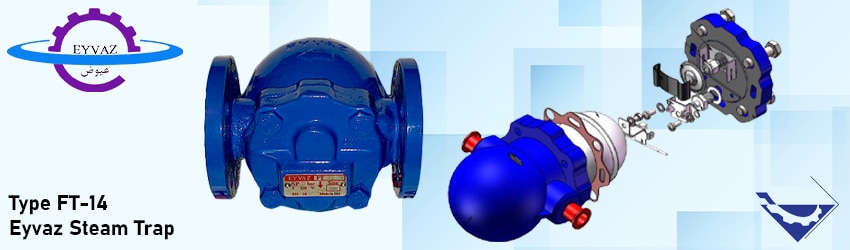

تله بخار فلوتر ترموستاتیکی تیپ FT-14

توضیحات

تله بخار فلوتر ترموستاتیکی تیپ FT-14





تله بخار چیست



تله بخار شیر اتوماتیکی است که مانع از خروج بخار از سیستم شده و در صورت لزوم آب و یا گازهای نامحلول موجود در سیستم را تخلیه می‏نماید.

تله های بخار بصورت موازی با سیستم نصب شده و وظیفه آنها تخلیه کندانس موجود در خطوط است.





انواع تله های بخار



تله های بخار به طور کلی به سه دسته

  • مکانیکی
  • ترموستاتیک
  • ترمودینامیک





تله بخار فلوتر ترموستاتیکی تیپ FT-14





تله بخار فلوتر ترموستاتیکی تیپ FT-14 با عملکرد بال، کندانس ایجادشده در سیستم را بطور اتوماتیک خارج می کند. ترموستات تعبیه شده در تله بخار فلوتر ترموستاتیکی تیپ FT-14 در ابتدای شروع به کار سیستم، گازها و هوای داخل خط را قبل از رسیدن کندانس و بخار تخلیه می کند و در حین کار نیز هوا و گازهای ایجاد شده در سیستم را تخلیه می نماید و در مواقعی که کندانس بیش از حد باشد به تخلیه کندانس نیز کمک می کند.





مشخصات فنی تله بخار فلوتر ترموستاتیکی تیپ FT-14



تیپ فلوتر ترموستاتیکی
عملکرد جداسازی کندانس از بخار
آپشن تجهیزات  شیر تخلیه
سازنده داخلی عیوض تکنیک
سازنده خارجی  Spirax
سایز 1/2 الی “1
اتصال دنده ای ، فلنجی
متریال GGG-40
سیال fluid بخار
نصب افقی
فشار کاری GGG-40







طرز کار:



تله بخار فلوتر ترموستاتیکی تیپ FT 14 Thermostatic Floater Steam Trap Type FT14



درخطوط بخار و تجهیزات مربوط به آن ،بخار در اثر تبادل حرارت و انتقال انرژی حرارتی در تماس با محیط پیرامون خود ، کل آن و یا مقداری از آن به کندانس تبدیل می شود.



کندانس بوجود آمده ضمن ایجاد ضربه های قوچ به خطوط لوله می تواند دمای سیستم را کاهش دهد و مانع حرکت مناسب بخار در داخل لوله ها گردد.



برای جلوگیری از موارد فوق و بالا بردن راندمان سیستم و نیز جهت انتقال حداکثر انرژی حرارتی  و استفاده بهینه از آن می بایست کندانس ایجاد شده بلافاصله از سیستم خارج شده و به منابع کندانس هدایت شود ؛ این عمل توسط تله بخار فلوتر ترموستاتیکی تیپ FT 14 صورت می گیرد.



در داخل این نوع تراپ یک توپی  قراردارد که با تجمع کندانس در داخل تراپ توپی آن شناور شده و بوسیله اهرم متصل به ساچمه دریچه خروجی را براساس میزان کندانس داخل تراپ باز و بسته می کند. باز شدن دریچه تدریجی بوده و با توجه به میزان کندانس باز می شود و تغییرات لحظه ای فشار تاثیری بر روی آن ندارد .



این تیپ از  تله  بخارها بویژه در جاهایی که میزان کندانس زیاد و دائمی باشد ، مورد نیاز است . در سیستم های انتقال انرژی حرارتی از قبیل مبدلهای حرارتی و منبع کوئلی و سایر موارد مشابه بسیار مناسب و قابل استفاده می باشد.



تله بخار فلوتر ترموستاتیکی تیپ FT 14 دارای ترموستاتی می باشند که از این طریق هوا و گازهای زائد داخل سیستم خارج شده و باعث عملکرد صحیح تله بخار می گردد.

همچنین اگر در مواقعی برای فلوتر مشکلی ایجاد بشود تخلیه کندانس بوسیله ترموستات صورت می گیرد.







طریقه‌ی نصب :

تله بخار فلوتر ترموستاتیکی تیپ FT 14 Thermostatic Floater Steam Trap Type FT14



تله بخار فلوتر ترموستاتیکی تیپ FT 14 در خطوط لوله بصورت افقی یا عمودی نصب می شوند. این تراپ ها می توانند بصورت عمودی (جهت جریان از بالا به پایین) یا افقی (جهت جریان ازراست به چپ ویا چپ به راست) به طوریکه قسمت کوزه ای آن در هر دو طرف خط قرار گیرد نصب شوند .



در هر صورت جهت پیکان روی نیم پلیت باید بطرف پایین قرارگیرد و فلوتر آن به صورت عمودی بالا و پایین شود.



در صورتی که این تجهیز بر حسب نیاز شما مونتاژ نشده ، شما می توانید با هماهنگی آن را به شرکت عودت داده تا بر اساس نیاز شما مونتاژ گردد و یا بر اساس راهنمایی در قسمت تعمیر و نگهداری درب را از بدنه جدا نموده و با چرخاندن درب ، جهت پیکان را به سمت پایین قرار داده و مجدد مونتاژ نمایید .









تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و تله بخار فلوتر ترموستاتیکی  با بهترین قیمت و کیفیت به فروش می رساند.
