معرفی محصول

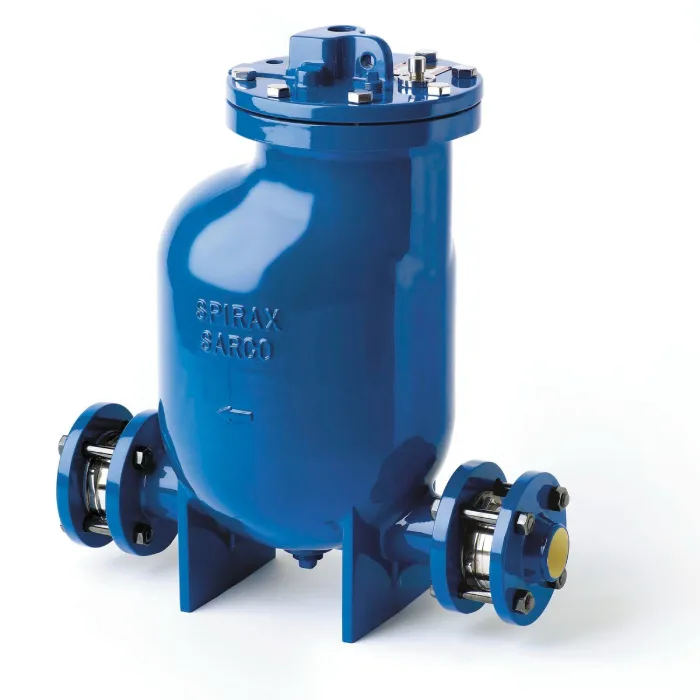

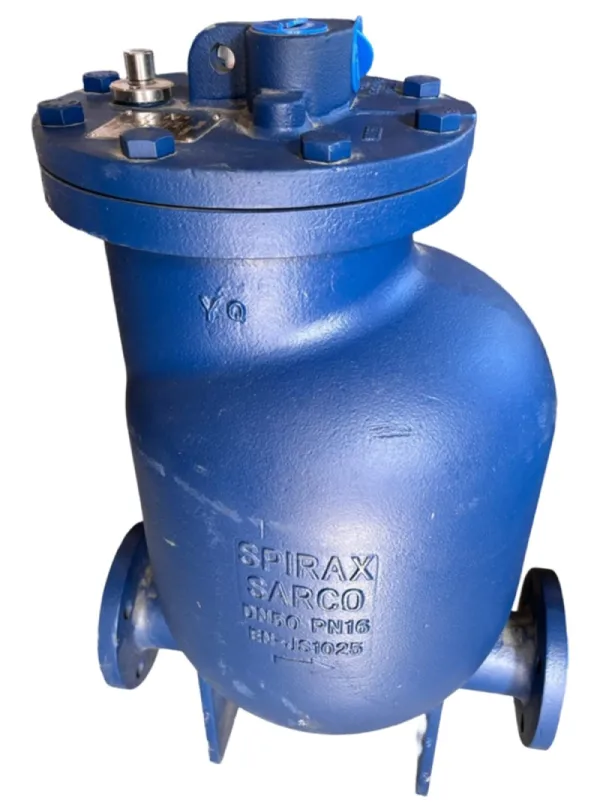

پمپ مکانیکی کندانس MFP14 یک پمپ جابهجایی با رسیور است که برای انتقال مایعاتی مانند کندانس به سطحی بالاتر بهکار میرود. ساختار عملکردی آن بر پایه رسیور و استفاده از سیال محرک است؛ بنابراین بخار اشباع، بخار بیشازحد گرم یا هوای فشرده میتواند بهعنوان عامل راهاندازی مورد استفاده قرار گیرد.
کاربرد اصلی این تجهیز، جابهجایی کندانس در مسیرهایی است که مایع باید از تراز موجود به ارتفاع بالاتری منتقل شود. مدل MFP14 در اندازههای مختلف اتصال رزوهای و فلنجی ارائه میشود و مقدار تخلیه آن در هر چرخه، با اندازه اتصال انتخابشده ارتباط دارد.
نحوه عملکرد
MFP14 از نوع پمپ جابهجایی با رسیور است. سیال محرک میتواند بخار اشباع، بخار بیشازحد گرم یا هوای فشرده باشد. این پمپ برای انتقال مایعاتی مانند کندانس به سطح بالاتر استفاده میشود و تخلیه مایع بهصورت چرخهای بیان شده است.
حجم تخلیه در هر چرخه بر اساس اندازه اتصال تغییر میکند: در اندازه DN80×DN50 مقدار ۱۹٫۳ لیتر، در DN50 مقدار ۱۲٫۸ لیتر و در اندازههای DN40 و DN25 مقدار ۷ لیتر اعلام شده است. این اعداد مربوط به حجم تخلیه هر چرخه هستند و بهعنوان دبی پیوسته بیان نمیشوند.
سربِ سرِ ورودی توصیهشده بالای پمپ ۰٫۳ متر است. پمپ استاندارد با مایعاتی در دامنه چگالی نسبی ۱ تا ۰٫۸ کار میکند. همچنین استفاده از MFP14 در شرایط خلأ کامل ایمن اعلام شده است.
حداقل دمای مجاز برای این پمپ ۰ درجه سلسیوس است. برای دماهای پایینتر، محدوده کاربرد جداگانهای مطرح میشود.
متریال و ساخت
بدنه MFP14 از SG iron ساخته شده است. شرایط طراحی بدنه با مقدار PN16 بیان شده و این مقدار در کنار حدود فشار و دمای مجاز، چارچوب عملیاتی اعلامشده برای بدنه را مشخص میکند.
حداکثر فشار مجاز بدنه ۱۶ bar g در دمای ۱۲۰ درجه سلسیوس است. حداکثر دمای مجاز نیز ۳۰۰ درجه سلسیوس در فشار ۱۲٫۸ bar g اعلام شده است؛ بنابراین هر مقدار فشار یا دما باید همراه با شرط متناظر خود خوانده شود.
حداکثر فشار ورودی سیال محرک، شامل بخار، هوا یا گاز، ۱۳٫۸ bar g است. برای سرویس بخار اشباع و بخار بیشازحد گرم، حداکثر فشار کاری ۱۳٫۸ bar g در دمای ۱۹۸ درجه سلسیوس و حداکثر دمای کاری ۱۹۸ درجه سلسیوس در فشار ۱۳٫۸ bar g اعلام شده است.
سایز و نوع اتصال
گزینههای اتصال رزوهای MFP14 شامل اندازههای ۱ اینچ، ۱½ اینچ، ۲ اینچ و ترکیب ۳ اینچ × ۲ اینچ هستند. نوع رزوه برای این پیکربندی BSP T Rp اعلام شده است.
پیکربندیهای فلنجی در اندازههای DN25، DN40، DN50 و ترکیب DN80 × DN50 ارائه میشوند. در نتیجه، MFP14 هم در اندازههای رزوهای و هم در اندازههای فلنجی قابل انتخاب است و مقدار تخلیه هر چرخه برای اندازههای DN25، DN40، DN50 و DN80×DN50 بهترتیب با مقادیر اعلامشده در مشخصات عملکردی مرتبط است.
مشخصات فنی پمپ مکانیکی کندانس اسپیراکس سارکو مدل MFP14
| نوع و اصل عملکرد | پمپ جابهجایی (دیسپلسمنت) با رسیور، قابل راهاندازی با بخار اشباع، بخار بیشازحد گرم یا هوای فشرده |
|---|---|
| کاربرد | بازارکشی مایعاتی مانند کندانس به سطح بالاتر |
| جنس بدنه (MFP14) | آهن چدنی سفید (SG iron) مطابق EN-GJS-۴۰۰-۱۸-LT (EN JS ۱۰۲۵) |
| اتصالات فلنجی | DN25، DN40، DN50 و DN80 × DN50 – فلنجی مطابق EN ۱۰۹۲ PN16، ANSI B ۱۶.۵ Class ۱۵۰ و JIS/KS B ۲۲۳۸ ۱۰ |
| کلاس فشاری طراحی بدنه | PN16 |
| حداکثر فشار ورودی محرک | ۱۳.۸ bar g (بخار، هوا یا گاز) – برای MFP14 |
| حداکثر فشار مجاز (PMA) | ۱۶ bar g در ۱۲۰ °C – برای MFP14 |
| حداکثر دمای مجاز (TMA) | ۳۰۰ °C در ۱۲.۸ bar g – برای MFP14 (ستون اول) |
| حداکثر فشار کاری بخار اشباع/بیشازحد گرم (PMO) | ۱۳.۸ bar g در ۱۹۸ °C – برای MFP14 |
| حداکثر دمای کاری بخار (TMO) | ۱۹۸ °C در ۱۳.۸ bar g – برای MFP14 |
| مقدار تخلیه هر چرخه | DN80×۵۰: ۱۹.۳ لیتر؛ DN50: ۱۲.۸ لیتر؛ DN40 و DN25: ۷ لیتر |
| سرب سر ورودی توصیهشده | ۰.۳ متر |
| دامنه چگالی نسبی مایع | از ۱ تا ۰.۸ |
| حداقل دمای مجاز | ۰ °C (برای دمای پایینتر با اسپیراکس سارکو تماس بگیرید) |
| ایمنی در خلأ | محصول برای استفاده در شرایط خلأ کامل ایمن است |
سوالات متداول
پمپ مکانیکی کندانس MFP14 چه نوع پمپی است؟
<p>MFP14 یک پمپ جابهجایی با رسیور است که برای انتقال مایعاتی مانند کندانس به سطح بالاتر بهکار میرود.</p>
MFP14 با چه سیال محرکی راهاندازی میشود؟
<p>راهاندازی این مدل با بخار اشباع، بخار بیشازحد گرم یا هوای فشرده امکانپذیر است.</p>
حجم تخلیه MFP14 در هر چرخه چقدر است؟
<p>حجم تخلیه در هر چرخه برای اندازه DN80×DN50 برابر ۱۹٫۳ لیتر، برای DN50 برابر ۱۲٫۸ لیتر و برای DN40 و DN25 برابر ۷ لیتر است.</p>
چه سایزهایی برای اتصال MFP14 ارائه میشود؟
<p>اتصالات رزوهای در اندازههای ۱، ۱½، ۲ و ۳×۲ اینچ و اتصالات فلنجی در اندازههای DN25، DN40، DN50 و DN80×DN50 ارائه میشوند.</p>
آیا MFP14 برای شرایط خلأ کامل مناسب است؟
<p>استفاده از محصول در شرایط خلأ کامل ایمن اعلام شده است.</p>
