تله بخار ترموستاتیکی BPT۲۱ / BTM۷ اسپیراکس سارکو

معرفی محصول

تله بخار ترموستاتیکی اسپیراکس سارکو مدل های BPT21 و BTM7 برای تخلیه کندانس و هوا از سیستم بخار، با استفاده از مکانیزم فشار متعادل طراحی شده اند. این دو مدل، کاربرد و مشخصات متفاوتی دارند.

BPT21 یک تله بخار فولادی و قابل تعمیر با صافی داخلی است که برای تخلیه کندانس در کاربردهای صنعتی استفاده می شود. نوع کپسول آن، میزان سردشدن کندانس پیش از تخلیه را تعیین می کند.

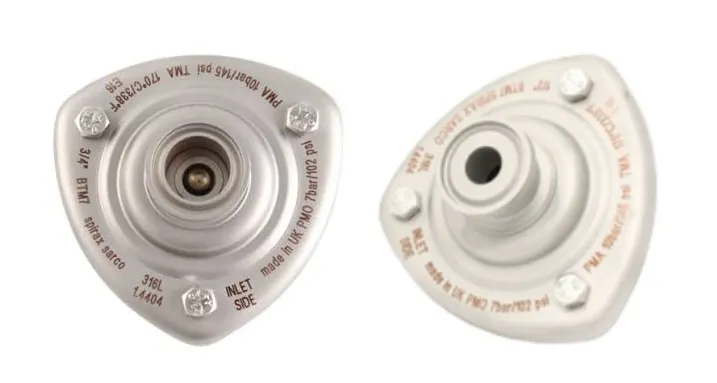

BTM7 یک تله بخار قابل تعمیر از استنلس استیل 316L برای سیستم های بخار تمیز است. این مدل با تخلیه نزدیک به دمای بخار و حداقل نگهداشت کندانس، در مخازن فرایندی، موانع بخار استریل و سیستم های شست وشو و استریل سازی در محل، یعنی CIP/SIP، کاربرد دارد.

نحوه عملکرد

مکانیزم این تله ها به تغییر دمای کپسول حساس است. هنگام راه اندازی و در شرایط سرد، مسیر خروج باز می ماند تا هوا و کندانس تخلیه شوند. با نزدیک شدن دما به دمای بخار، سیال داخل کپسول منبسط می شود و شیر را می بندد تا خروج بخار زنده محدود شود. با سردشدن مجدد کندانس، مسیر تخلیه باز می شود.

در BTM7، بسته شدن شیر بسیار نزدیک به دمای بخار انجام می شود تا کندانس با کمترین تجمع تخلیه شود.

مشخصات فنی

اطلاعات BPT21 بر اساس سند TI-P121-01، ویرایش ۴ و BTM7 بر اساس TI-P180-11، ویرایش ۲۳ است؛ مشخصات تجهیز موجود باید با پلاک و مدارک سفارش تطبیق داده شود. دیتاشیت BPT21، دیتاشیت BTM7

نکات مهم محصول

• تفاوت کپسول های BPT21: کپسول E حدود ۱۳ و کپسول F حدود ۲۴ درجه سانتی گراد پایین تر از دمای اشباع تخلیه می کند.
• نصب BPT21: کپسول باید در صفحه افقی و درپوش در بالا قرار گیرد.
• نصب BTM7: برای خودتخلیه شوندگی، نصب در مسیر عمودی با جریان رو به پایین لازم است.
• محدودیت بخار فوق گرم: BTM7 نباید در معرض شرایط سوپرهیت قرار گیرد.
• انتخاب ظرفیت: ظرفیت تخلیه باید از منحنی کندانس گرم و بر اساس فشار تفاضلی انتخاب شود.
• نسخه غذایی: الزامات اختصاصی Food+ باید برای همان نسخه سفارش داده شده بررسی شوند.
