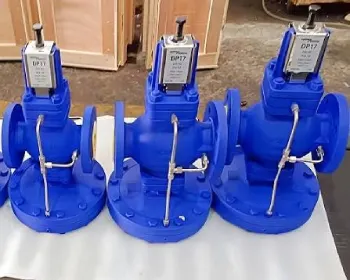

شیر فشارشکن بخار DP۱۷ اسپیراکس سارکو

معرفی محصول

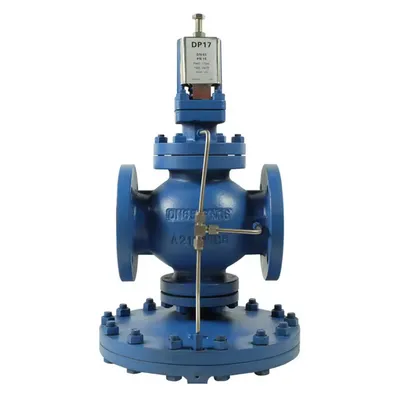

شیر فشارشکن بخار DP17 اسپیراکس سارکو یک شیر پایلوت‌دار با بدنه چدن نشکن است که برای کاهش فشار بخار ورودی و کنترل فشار پایین‌دست استفاده می‌شود. این محصول در خطوط توزیع بخار و ورودی تجهیزات مصرف‌کننده، فشار را متناسب با نیاز فرایند تنظیم می‌کند.

DP17 در سایزهای مختلف و با اتصالات رزوه‌ای یا فلنجی عرضه می‌شود. نسخه DN15LC نیز برای ظرفیت‌های پایین‌تر طراحی شده است.

نحوه عملکرد

فشار خروجی از طریق مسیر حسگر به بخش پایلوت منتقل و با نیروی فنر تنظیم مقایسه می‌شود. هنگامی که فشار پایین‌دست کاهش می‌یابد، پایلوت فشار محفظه دیافراگم اصلی را افزایش می‌دهد؛ در نتیجه شیر اصلی بیشتر باز می‌شود و بخار بیشتری عبور می‌کند.

با افزایش فشار خروجی، پایلوت جریان کنترلی را کاهش می‌دهد و شیر اصلی به سمت بسته‌شدن حرکت می‌کند. این چرخه، فشار پایین‌دست را نزدیک مقدار تنظیم‌شده نگه می‌دارد. در مدل استاندارد، کنترل با انرژی خود سیال انجام می‌شود و به برق یا هوای ابزار دقیق نیاز ندارد.

مشخصات فنی

حدود فشار و دما باید هم‌زمان با نمودار کاری و نوع اتصال بررسی شوند.

نکات مهم محصول

• سایزگذاری بر اساس مصرف: فشار ورودی، فشار خروجی و دبی بخار باید مبنای انتخاب باشند.
• جهت نصب: شیر در خط افقی، با محفظه دیافراگم اصلی در پایین نصب می‌شود.
• کیفیت بخار: صافی و تخلیه مناسب کندانس، به عملکرد پایدار کمک می‌کنند.
• حفاظت پایین‌دست: شیر اطمینان مناسب باید برای محافظت تجهیزات در برابر افزایش فشار پیش‌بینی شود.
• تطبیق فنر تنظیم: در نسخه‌های قدیمی، فنرهای مختلف محدوده‌های جداگانه دارند؛ محدوده واقعی باید از مدارک همان شیر بررسی شود.
