پمپ پیستونی محوری ایتون ویکرز PVQ یکی از پمپ های هیدرولیک پرکاربرد در صنایع مختلف است که به دلیل عملکرد کم صدا، راندمان بالا و قابلیت کنترل دقیق دبی و فشار، در بسیاری از سیستم های صنعتی مورد استفاده قرار می گیرد. این سری از پمپ های ویکرز به صورت دبی متغیر طراحی شدهاند و می توانند متناسب با نیاز سیستم، میزان جریان خروجی را تنظیم کنند. همین ویژگی باعث کاهش مصرف انرژی، استهلاک کمتر قطعات و افزایش عمر سیستم هیدرولیک می شود.
سری PVQ در دسته پمپ های پیستونی محوری خطی قرار می گیرد و برای کاربردهایی طراحی شده که علاوه بر فشار کاری مناسب، نیاز به کاهش نویز و عملکرد نرم وجود دارد. طراحی خاص این پمپ ها باعث شده میزان لرزش و ضربان جریان روغن به حداقل برسد و سیستم هیدرولیک عملکرد پایدارتری داشته باشد.
پمپ پیستونی محوری ایتون ویکرز PVQ چیست و چگونه کار می کند؟
پمپ PVQ یک پمپ هیدرولیک دبی متغیر است که با استفاده از حرکت پیستون ها در داخل سیلندر، روغن هیدرولیک را تحت فشار قرار می دهد. در این پمپ ها زاویه صفحه مورب یا Swash Plate میزان جابه جایی روغن را تعیین می کند. هرچه زاویه بیشتر باشد، دبی خروجی نیز افزایش پیدا می کند.
ویژگی مهم این سری، وجود سیستم کنترل جبران فشار یا Pressure Compensator است. این مکانیزم باعث می شود زمانی که فشار سیستم به مقدار تنظیم شده برسد، دبی پمپ به صورت خودکار کاهش پیدا کند. در نتیجه انرژی اضافی مصرف نمی شود و سیستم با بازده بالاتری کار می کند. پمپ های سری PVQ در مدل های مختلفی تولید می شوند و برای فشارهای کاری تا ۲۱۰ بار طراحی شدهاند. همچنین به دلیل طراحی کم صدا، در ماشینآلات صنعتی حساس به نویز کاربرد زیادی دارند.
جدول مشخصات فنی پمپ PVQ
| مشخصه | توضیحات |
| نوع پمپ | پیستونی محوری دبی متغیر |
| برند | Eaton Vickers |
| سری | PVQ |
| حداکثر فشار کاری | تا ۲۱۰ بار |
| حداکثر سرعت | ۱۸۰۰ دور در دقیقه |
| نوع کنترل | جبران فشار، لودسنس، کنترل دو مرحلهای |
| نوع سیال | روغن های معدنی، سیالات سنتزی و ضدحریق |
| نوع نصب | فلنجی |
| محدوده دبی | متناسب با مدل پمپ |
| جهت چرخش | راست گرد و چپ گرد |
| ویژگی اصلی | عملکرد کم صدا و راندمان بالا |
مدل های مختلف پمپ ویکرز PVQ
سری PVQ در چندین سایز مختلف تولید می شود که هرکدام برای کاربرد و ظرفیت مشخصی مناسب هستند.

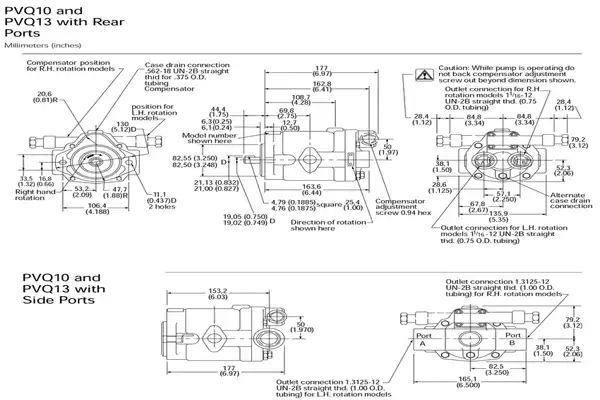

PVQ10
این مدل کوچک ترین عضو خانواده PVQ است و برای سیستم های سبک و متوسط استفاده می شود. حجم جابه جایی آن حدود ۱۰.۵ سانتی متر مکعب بر دور بوده و توانایی کار تا فشار ۲۱۰ بار را دارد. این مدل به دلیل ابعاد جمع و جور، در دستگاه های صنعتی کوچک و خطوط اتوماسیون کاربرد زیادی دارد.
PVQ13
مدل PVQ13 عملکردی مشابه PVQ10 دارد اما حجم جابه جایی بیشتری ارائه می دهد. این مدل برای سیستم هایی مناسب است که نیاز به دبی بالاتر با فشار متوسط دارند. حداکثر فشار کاری این مدل ۱۴۰ بار است.
PVQ20
این مدل یکی از پرکاربردترین سایزهای سری PVQ محسوب می شود. ظرفیت بالاتر، عملکرد پایدار و قابلیت استفاده در سیستم های صنعتی سنگین از ویژگی های مهم آن است. حجم جابه جایی این مدل حدود ۲۱.۱ سانتی متر مکعب بر دور است.
PVQ32
پمپ PVQ32 برای کاربردهایی طراحی شده که نیاز به دبی بالا دارند اما فشار کاری در محدوده متوسط قرار دارد. این مدل در ماشینآلات صنعتی بزرگ و خطوط تولید مداوم کاربرد فراوانی دارد.
PVQ40 و PVQ45
این دو مدل جزو بزرگ ترین سایزهای خانواده PVQ هستند و برای سیستم های هیدرولیک سنگین استفاده می شوند. دبی بالا، دوام زیاد و توانایی کار مداوم از ویژگی های مهم این مدل هاست.
مزایای پمپ پیستونی محوری PVQ
یکی از مهم ترین مزایای این پمپ ها عملکرد کم صدای آنهاست. طراحی داخلی سری PVQ به گونهای انجام شده که ضربان فشار و لرزش روغن کاهش پیدا کند. همین موضوع باعث می شود صدای تولیدی پمپ نسبت به بسیاری از پمپ های مشابه کمتر باشد.
از دیگر مزایای این سری می توان به راندمان بالا اشاره کرد. قابلیت تغییر دبی متناسب با نیاز سیستم باعث کاهش اتلاف انرژی می شود و در نتیجه هزینه های عملیاتی پایینتر خواهد بود. طول عمر بالا نیز یکی دیگر از نقاط قوت این پمپ هاست. قطعات داخلی با دقت بالا ساخته شدهاند و در صورت نگهداری صحیح، می توانند برای مدت طولانی بدون افت عملکرد کار کنند.
انعطاف پذیری در نوع کنترل نیز از مزایای مهم این سری محسوب می شود. کاربران می توانند بسته به نیاز سیستم از کنترل های مختلفی مانند جبران فشار، لودسنس یا کنترل دو مرحلهای استفاده کنند.

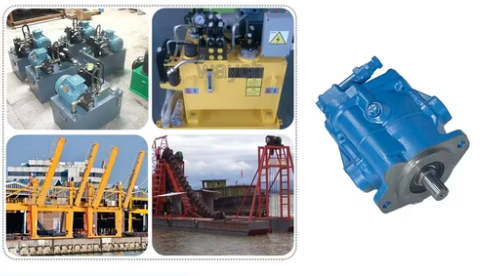

کاربردهای پمپ PVQ
پمپ های PVQ در صنایع مختلفی مورد استفاده قرار می گیرند و به دلیل عملکرد نرم و دقیق، در سیستم هایی که کنترل فشار و دبی اهمیت زیادی دارد بسیار محبوب هستند.
برخی از کاربردهای رایج این پمپ عبارتاند از:
- ماشینآلات تزریق پلاستیک
- دستگاه های پرس هیدرولیک
- خطوط تولید صنعتی
- تجهیزات فولاد و ریخته گری
- ماشینآلات CNC
- صنایع خودروسازی
- تجهیزات انتقال مواد
- سیستم های هیدرولیک کارخانهای
انواع سیستم کنترل در پمپ های PVQ
پمپ های سری PVQ با سیستم های کنترلی متنوعی طراحی شدهاند تا بتوانند در شرایط کاری مختلف، عملکرد دقیق تر و بهینه تری ارائه دهند. این کنترل ها وظیفه تنظیم فشار، دبی و نحوه واکنش پمپ به تغییرات بار سیستم را بر عهده دارند و باعث افزایش راندمان، کاهش مصرف انرژی و عملکرد پایدارتر مدار هیدرولیک می شوند. انتخاب نوع کنترل مناسب، تأثیر زیادی در بازده و طول عمر سیستم خواهد داشت.
+ کنترل جبران فشار (Pressure Compensator)
در این نوع کنترل، پمپ به صورت خودکار فشار سیستم را کنترل می کند. زمانی که فشار به مقدار تعیین شده برسد، دبی خروجی کاهش پیدا می کند تا از افزایش فشار جلوگیری شود. این نوع کنترل مصرف انرژی را کاهش می دهد و از گرم شدن روغن جلوگیری می کند.
+ کنترل لودسنس (Load Sensing)
در سیستم Load Sensing پمپ متناسب با بار سیستم کار می کند. این ویژگی باعث می شود فقط به اندازه نیاز سیستم انرژی مصرف شود و راندمان کلی مدار افزایش پیدا کند.
+ کنترل دو مرحلهای برقی
این سیستم امکان انتخاب دو فشار کاری مختلف را فراهم می کند و معمولاً در ماشینآلاتی استفاده می شود که نیاز به تغییر سریع فشار دارند.
+ سیستم Unloading Valve
این نوع کنترل برای مدارهای دارای آکومولاتور طراحی شده و زمانی که فشار به حد تنظیم برسد، پمپ وارد حالت بیبار می شود تا مصرف انرژی کاهش پیدا کند.
نکات نصب و راهاندازی پمپ PVQ
برای اینکه پمپ عملکرد مناسبی داشته باشد، نصب صحیح اهمیت زیادی دارد. پیش از راهاندازی باید از تمیز بودن مدار هیدرولیک اطمینان حاصل شود، زیرا ورود آلودگی می تواند باعث آسیب جدی به قطعات داخلی شود.
همچنین توصیه می شود پیش از استارت اولیه، پمپ و خطوط مکش با روغن پر شوند تا از خشک کار کردن جلوگیری شود. استفاده از فیلتر مناسب و رعایت فشار مجاز ورودی نیز اهمیت زیادی دارد.
در هنگام نصب باید به جهت چرخش پمپ توجه شود. نصب اشتباه می تواند باعث کاهش راندمان یا خرابی سریع پمپ شود.
نگهداری و سرویس پمپ پیستونی ویکرز PVQ
سرویس دورهای نقش مهمی در افزایش عمر این پمپ دارد. بهتر است وضعیت روغن هیدرولیک به صورت منظم بررسی شود و در صورت آلودگی یا کاهش کیفیت، روغن تعویض گردد.
فیلترهای هیدرولیک نیز باید در بازه های مشخص تعویض شوند تا از ورود ذرات آلاینده به داخل پمپ جلوگیری شود. کنترل دمای روغن، فشار سیستم و صدای پمپ نیز می تواند به تشخیص زودهنگام مشکلات کمک کند.
در صورتی که پمپ دچار افت فشار، افزایش صدا یا لرزش غیرعادی شود، بهتر است سیستم توسط تکنسین متخصص بررسی شود تا از آسیب های بیشتر جلوگیری گردد.
