Bosch Rexroth مدل A10VG یکی از پمپ های پیستونی محوری مدار بسته (Closed Circuit) است که برای سیستم های هیدرواستاتیک با فشار بالا طراحی شده است. این پمپ بر پایه مکانیزم صفحه زاویه گیر (Swash Plate) کار می کند و به دلیل دبی متغیر، راندمان بالا و قابلیت کنترل دقیق، در ماشین آلات راهسازی، تجهیزات معدنی، ماشین آلات کشاورزی و سیستم های صنعتی سنگین کاربرد گستردهای دارد.
در این مدل، میزان دبی خروجی متناسب با سرعت دوران شفت و زاویه صفحه متغیر است؛ به همین دلیل اپراتور می تواند جریان و جهت حرکت روغن را با دقت کنترل کند. یکی از ویژگی های مهم پمپ A10VG امکان تغییر نرم جهت جریان بدون ضربه هیدرولیکی است که باعث عملکرد روان سیستم می شود.
این سری از پمپ های رکسروت با فشار کاری نامی ۳۰۰ بار و فشار لحظهای ۳۵۰ بار تولید می شوند و در سایزهای مختلف ۱۸، ۲۸، ۴۵ و ۶۳ در دسترس هستند.
جدول مشخصات فنی پمپ پیستونی محوری رکسروت A10VG
| مشخصه | مقدار |
| نوع پمپ | پیستونی محوری دبی متغیر |
| نوع مدار | مدار بسته (Closed Circuit) |
| مکانیزم عملکرد | Swash Plate |
| فشار کاری نامی | ۳۰۰ بار |
| حداکثر فشار لحظهای | ۳۵۰ بار |
| سایزها | ۱۸، ۲۸، ۴۵، ۶۳ |
| حداکثر دبی | تا ۱۸۹ لیتر بر دقیقه |
| حداکثر توان | ۹۴.۵ کیلووات |
| کنترل ها | HD، HW، DG، DA، EP، EZ |
| نوع شفت | هزارخار SAE |
| دمای کاری روغن | تا ۱۱۵ درجه سانتی گراد |
| ویسکوزیته پیشنهادی روغن | ۱۶ تا ۳۶ mm²/s |
| نوع نصب | فلنج SAE |
| کاربرد اصلی | سیستم های هیدرواستاتیک و انتقال قدرت |
پمپ A10VG چگونه کار می کند؟
عملکرد این پمپ بر اساس حرکت رفت و برگشتی پیستون ها داخل سیلندر بلوک انجام می شود. زمانی که شفت پمپ می چرخد، پیستون ها تحت تأثیر زاویه صفحه مورب حرکت می کنند و باعث مکش و تخلیه روغن می شوند.
در مدل A10VG زاویه صفحه مورب قابل تغییر است؛ بنابراین دبی خروجی ثابت نیست و متناسب با نیاز سیستم تغییر می کند. هرچه زاویه صفحه بیشتر باشد، حجم جابه جایی روغن نیز افزایش پیدا می کند.
یکی دیگر از قابلیت های مهم این پمپ، امکان تغییر جهت جریان روغن بدون نیاز به شیرهای پیچیده است. این ویژگی در سیستم های حرکتی ماشین آلات راهسازی و صنعتی اهمیت زیادی دارد، چون حرکت رفت و برگشت را نرم تر و دقیق تر می کند.
مزایای پمپ پیستونی محوری رکسروت A10VG
استفاده از این پمپ در مدارهای هیدرولیک مزایای متعددی دارد که باعث شده در تجهیزات سنگین بسیار محبوب باشد.
+ راندمان بالا
ساختار دقیق پیستون ها و کنترل دبی متغیر باعث می شود اتلاف انرژی کاهش پیدا کند و بازده سیستم افزایش یابد.
+ تحمل فشار زیاد
این پمپ برای کار در فشارهای بالا طراحی شده و در شرایط کاری سنگین عملکرد پایداری دارد. فشار نامی ۳۰۰ بار و فشار لحظهای ۳۵۰ بار از مهم ترین نقاط قوت آن محسوب می شود.
+ کنترل نرم و دقیق
قابلیت کنترل هیدرولیکی، الکتریکی یا مکانیکی باعث می شود اپراتور بتواند حرکت سیستم را با دقت بالایی تنظیم کند.
+ طول عمر مناسب
در صورت استفاده از روغن مناسب و فیلتراسیون استاندارد، قطعات داخلی پمپ استهلاک کمی خواهند داشت و عمر کاری دستگاه افزایش پیدا می کند.
+ ابعاد مناسب نسبت به توان خروجی
پمپ A10VG با وجود توان و فشار بالا، طراحی نسبتا فشردهای دارد و برای ماشین آلاتی که محدودیت فضا دارند گزینه مناسبی است.
انواع کنترل در پمپ A10VG
یکی از ویژگی های مهم این سری، تنوع سیستم کنترل است. هر نوع کنترل برای کاربرد مشخصی طراحی شده است.
کنترل هیدرولیکی مستقیم (DG)
در این مدل، فشار هیدرولیکی مستقیماً روی سیلندر کنترل اعمال می شود و زاویه صفحه را تغییر می دهد. این سیستم پاسخ دهی سریع و ساختار سادهای دارد.

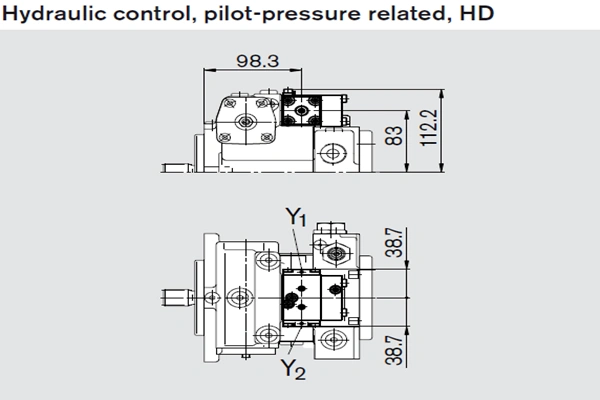

کنترل هیدرولیکی پایلوتی (HD)
در مدل HD تغییر زاویه صفحه از طریق فشار پایلوت انجام می شود. این نوع کنترل دقت بیشتری دارد و در سیستم های حساس استفاده می شود.

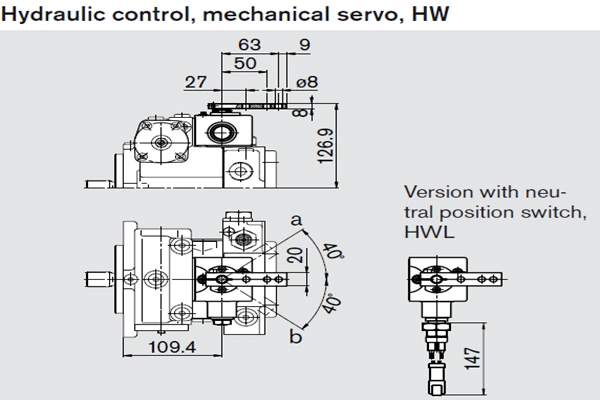

کنترل مکانیکی سروو (HW)
در این مدل، تغییر زاویه صفحه توسط اهرم مکانیکی انجام می شود و برای برخی ماشین آلات صنعتی کاربرد دارد.
کنترل وابسته به دور موتور (DA)
این سیستم متناسب با دور موتور و فشار سیستم عمل می کند و بیشتر در ماشین آلات متحرک و سیستم های حرکتی استفاده می شود.

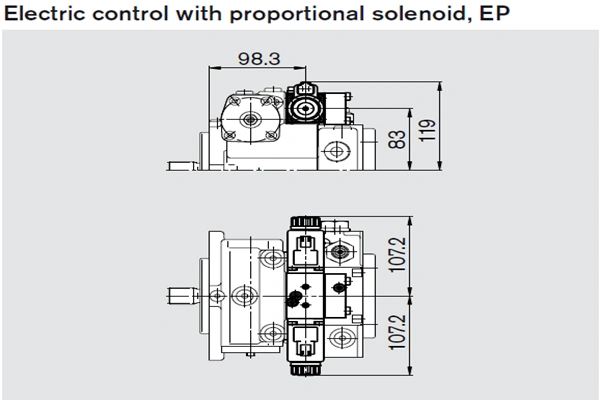

کنترل برقی پروپرشنال (EP)
در مدل EP کنترل پمپ توسط شیر برقی پروپرشنال انجام می شود و دقت بسیار بالایی در تنظیم دبی فراهم می کند.

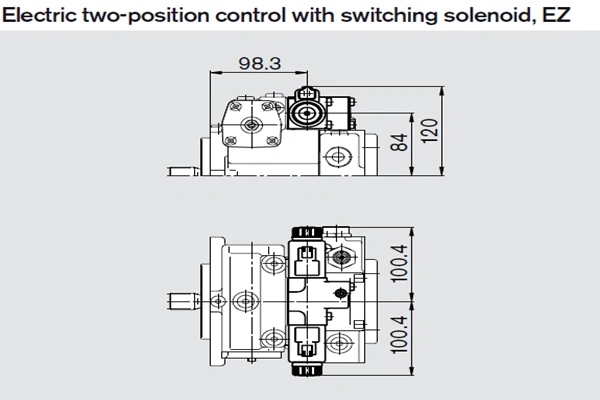

کنترل برقی دو وضعیتی (EZ)
این نوع کنترل عملکرد صفر و حداکثر دبی دارد و برای کاربردهایی مناسب است که نیاز به تغییرات تدریجی وجود ندارد.
کاربردهای پمپ پیستونی محوری A10VG
به دلیل فشار بالا و قابلیت کنترل دقیق، این پمپ در صنایع مختلف استفاده می شود.
- ماشین آلات راهسازی مانند لودر، گریدر و بولدوزر
- سیستم های حرکتی هیدرواستاتیک
- تجهیزات معدنی و حفاری
- ماشین آلات کشاورزی
- جرثقیل ها و تجهیزات حمل بار
- خطوط صنعتی سنگین
- ماشین آلات دریایی
- تجهیزات انتقال قدرت هیدرولیکی
نکات مهم نصب و راهاندازی
نصب صحیح پمپ تأثیر مستقیمی بر عملکرد و طول عمر آن دارد. در زمان راهاندازی باید به چند نکته مهم توجه شود.
اولین نکته انتخاب روغن مناسب است. طبق توصیه سازنده، ویسکوزیته روغن در شرایط کاری بهتر است بین ۱۶ تا ۳۶ میلی متر مربع بر ثانیه باشد تا راندمان و عمر قطعات حفظ شود.
همچنین فشار مکش پمپ نباید کمتر از حد استاندارد شود؛ زیرا افت فشار در ورودی می تواند باعث کاویتاسیون و آسیب به پیستون ها شود.
در زمان نصب باید هم محوری دقیق بین الکتروموتور و شفت پمپ رعایت شود. هرگونه ناهمراستایی می تواند باعث لرزش، افزایش بار شعاعی و خرابی بلبرینگ ها شود.
قبل از استارت اولیه نیز بهتر است بدنه پمپ و خطوط مکش با روغن پر شوند تا پمپ خشک کار نکند.
نکات نگهداری و سرویس
سرویس منظم این پمپ نقش مهمی در جلوگیری از خرابی های پرهزینه دارد. یکی از مهم ترین موارد، کنترل تمیزی روغن است. طبق توصیه کاتالوگ، سطح پاکیزگی روغن باید حداقل مطابق استاندارد ISO 4406 باشد تا عملکرد مطمئن سیستم حفظ شود.
فیلترهای هیدرولیک باید در بازه های مشخص تعویض شوند، چون آلودگی روغن مهم ترین عامل آسیب به پمپ های پیستونی محسوب می شود.
بررسی نشتی اتصالات، کنترل دمای روغن، بررسی فشار کاری و گوش دادن به صدای پمپ نیز از اقدامات مهم سرویس دورهای هستند. افزایش صدای غیرعادی معمولاً نشانه وجود هوا در سیستم یا افت فشار مکش است.
در محیط های کاری سنگین بهتر است وضعیت شفت، کوپلینگ و لرزش دستگاه نیز به صورت دورهای بررسی شود تا از وارد شدن بار اضافی به پمپ جلوگیری گردد.
