پمپ پیستونی ایتون ویکرز PVB

پمپ پیستونی ایتون ویکرز PVB یکی از محصولات شناخته ‌شده در صنعت هیدرولیک است که به دلیل راندمان بالا، عملکرد پایدار و تنوع مدل، در ماشین ‌آلات صنعتی، تجهیزات راه‌سازی، خطوط تولید و سیستم‌ های قدرت هیدرولیکی مورد استفاده قرار می ‌گیرد.

سری PVB از نوع پمپ‌ های پیستونی محوری با جابجایی متغیر (Variable Displacement) است که امکان تنظیم دبی متناسب با نیاز مدار را فراهم می‌ کند. این ویژگی باعث کاهش اتلاف انرژی، افزایش عمر قطعات و بهبود عملکرد سیستم هیدرولیک می‌ شود. طراحی مهندسی دقیق و کیفیت ساخت بالای این پمپ ‌ها باعث شده است که همچنان در بسیاری از صنایع سنگین و نیمه‌ سنگین مورد استفاده قرار گیرند.

جدول مشخصات فنی پمپ پیستونی ایتون ویکرز PVB

پمپ پیستونی ایتون ویکرز PVB چیست؟

پمپ PVB یکی از محصولات سری پیستونی شرکت Eaton Vickers است که بر اساس مکانیزم پیستون ‌های محوری و صفحه زاویه‌گیر (Swash Plate) کار می‌ کند. در این ساختار، با تغییر زاویه صفحه مورب، میزان جابجایی و در نتیجه دبی خروجی پمپ تنظیم می ‌شود.

برخلاف پمپ‌ های دنده‌ای که دبی ثابتی تولید می‌ کنند، پمپ PVB می ‌تواند میزان جریان خروجی را متناسب با نیاز سیستم تغییر دهد. این قابلیت موجب کاهش مصرف انرژی و جلوگیری از تولید حرارت اضافی در مدار هیدرولیک می ‌شود. همچنین وجود کنترل‌ کننده‌ های مختلف روی این سری امکان استفاده از آن را در کاربردهای متنوع فراهم کرده است.

پمپ PVB چگونه کار می ‌کند؟

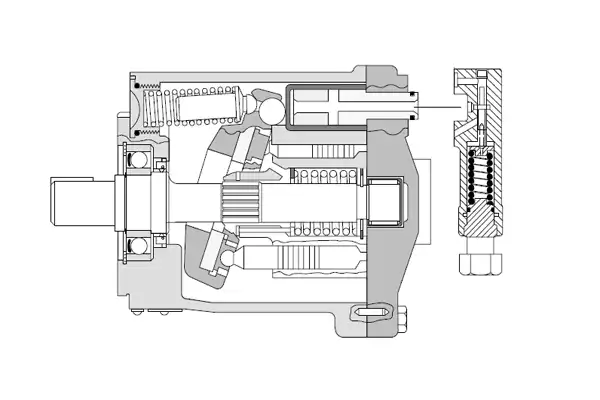

در این پمپ هیدرولیک ، تعدادی پیستون به ‌صورت محوری داخل سیلندر بلوک قرار گرفته‌اند. با چرخش شفت، پیستون‌ ها روی صفحه مورب حرکت رفت و برگشتی انجام می ‌دهند. این حرکت موجب مکش روغن از ورودی و ارسال آن به خروجی تحت فشار می‌ شود.

زمانی که سیستم به دبی بیشتری نیاز داشته باشد، زاویه صفحه مورب افزایش پیدا می ‌کند و حجم بیشتری از روغن جابه‌جا می ‌شود. در مقابل، هنگام کاهش نیاز سیستم، زاویه صفحه کاهش یافته و دبی خروجی کم می‌ شود. به همین دلیل این پمپ‌ ها راندمان بسیار بالاتری نسبت به بسیاری از پمپ‌ های متداول دارند.

کاربردهای پمپ پیستونی ایتون ویکرز PVB

به دلیل قابلیت کنترل دقیق فشار و دبی، پمپ‌ های سری PVB در صنایع مختلف مورد استفاده قرار می ‌گیرند:

• دستگاه‌ های تزریق پلاستیک
• ماشین‌آلات صنعتی و خطوط تولید
• پرس‌ های هیدرولیکی
• تجهیزات فولاد و نورد
• ماشین‌آلات راه ‌سازی
• تجهیزات معدنی
• صنایع دریایی
• ماشین‌آلات کشاورزی
• سیستم‌ های هیدرولیک قدرت
• تجهیزات تست هیدرولیکی

در این کاربردها پایداری فشار و راندمان انرژی اهمیت زیادی دارد و پمپ PVB می‌ تواند عملکرد قابل اعتمادی ارائه دهد.

مزایای پمپ پیستونی ایتون ویکرز PVB

+ راندمان حجمی و مکانیکی بالا

طراحی دقیق قطعات داخلی موجب کاهش نشتی داخلی و افزایش بازدهی پمپ شده است.

+ کاهش مصرف انرژی

به دلیل قابلیت تنظیم دبی متناسب با نیاز سیستم، انرژی اضافی در مدار هدر نمی‌ رود.

+ تنوع در سیستم کنترل

امکان استفاده از کنترل فشار، لودسنس، کنترل دستی و کنترل اهرمی باعث شده این سری برای کاربردهای مختلف مناسب باشد.

+ عمر کاری طولانی

استفاده از قطعات مقاوم در برابر سایش باعث افزایش طول عمر تجهیزات می‌ شود.

+ عملکرد نرم و کم‌ صدا

پمپ ‌های سری PVB نسبت به بسیاری از پمپ ‌های صنعتی ارتعاش و صدای کمتری تولید می ‌کنند.

+ سازگاری با انواع سیالات هیدرولیکی

این پمپ‌ ها قابلیت کار با روغن‌ های ضدسایش و برخی سیالات پایه آب را دارند.

انواع پمپ پیستونی ایتون ویکرز PVB

سری PVB در مدل ‌های مختلفی تولید می ‌شود تا بتواند نیاز طیف گسترده‌ای از سیستم‌ های هیدرولیک را پوشش دهد. تفاوت اصلی این مدل‌ ها در میزان جابجایی، دبی خروجی و توان کاری آن‌ها است. به همین دلیل از مدل ‌های کوچک این خانواده در یونیت ‌های هیدرولیک سبک و از مدل‌ های بزرگ ‌تر در ماشین‌آلات صنعتی سنگین استفاده می ‌شود. انتخاب مدل مناسب باید بر اساس نیاز مدار به فشار، دبی و شرایط کاری انجام شود.

PVB5

مدل PVB5 کوچک‌ ترین عضو خانواده PVB محسوب می‌ شود و برای سیستم‌ هایی طراحی شده است که به دبی پایین و ابعاد فشرده نیاز دارند. این مدل به دلیل اندازه کوچک، مصرف انرژی مناسب و نصب آسان، در یونیت‌ های هیدرولیک کوچک، تجهیزات آزمایشگاهی، ماشین‌آلات سبک و سیستم‌ های کنترل هیدرولیکی کاربرد فراوانی دارد. همچنین هزینه نگهداری پایین و دسترسی آسان به قطعات از دیگر مزایای این مدل است.

PVB6

پمپ PVB6 نسبت به مدل PVB5 ظرفیت بیشتری دارد و می ‌تواند حجم بالاتری از روغن را در مدار به گردش درآورد. این ویژگی باعث شده در ماشین‌آلات صنعتی سبک و تجهیزات تولیدی که نیاز به توان بیشتری دارند مورد استفاده قرار گیرد. عملکرد پایدار، راندمان مناسب و قابلیت کارکرد طولانی ‌مدت از مهم ‌ترین دلایل محبوبیت این مدل در صنایع مختلف است.

PVB10

PVB10 یکی از پرکاربردترین مدل‌ های این سری به شمار می‌ رود. این پمپ تعادل مناسبی میان ابعاد، ظرفیت و توان خروجی ایجاد می‌ کند و به همین دلیل در بسیاری از خطوط تولید، دستگاه‌ های تزریق پلاستیک و تجهیزات هیدرولیکی عمومی مورد استفاده قرار می ‌گیرد. توانایی تأمین دبی مناسب در کنار کنترل دقیق فشار، این مدل را به گزینه‌ای اقتصادی و قابل اعتماد تبدیل کرده است.

PVB15

مدل PVB15 برای کاربردهایی طراحی شده که به دبی و توان بیشتری نسبت به مدل‌ های کوچک‌تر نیاز دارند. این پمپ در دستگاه‌ های پرس، ماشین‌آلات صنعتی متوسط و تجهیزات تولیدی با بار کاری بالا عملکرد بسیار خوبی ارائه می‌ دهد. ساختار مقاوم و قابلیت تحمل فشارهای کاری بالا باعث شده این مدل در بسیاری از واحدهای صنعتی به عنوان یک انتخاب مطمئن شناخته شود.

PVB20

پمپ PVB20 در دسته تجهیزات صنعتی سنگین قرار می ‌گیرد و برای مدارهایی که نیازمند جریان روغن بیشتر هستند مناسب است. این مدل معمولاً در پرس‌ های هیدرولیکی، تجهیزات فلزکاری، ماشین‌آلات فرآوری مواد و خطوط تولید بزرگ استفاده می‌ شود. ظرفیت بالاتر این پمپ موجب افزایش سرعت عملکرد عملگرهای هیدرولیکی و بهبود بهره ‌وری سیستم می ‌شود.

PVB29

مدل PVB29 برای کاربردهای صنعتی سنگین و سیستم ‌های هیدرولیکی پرمصرف طراحی شده است. این پمپ می‌ تواند حجم قابل توجهی از روغن را با راندمان بالا جابه‌جا کند و در عین حال پایداری مناسبی در فشارهای کاری مختلف داشته باشد. صنایع فولاد، ماشین‌ سازی و تجهیزات تولیدی بزرگ از جمله مهم ‌ترین حوزه‌ های استفاده از این مدل هستند.

PVB45

پمپ PVB45 یکی از مدل ‌های قدرتمند این خانواده است که برای سیستم ‌های با ظرفیت بالا توسعه یافته است. این مدل در ماشین‌آلات سنگین، تجهیزات معدنی، صنایع فولاد و خطوط تولیدی که به حجم زیادی از توان هیدرولیکی نیاز دارند کاربرد دارد. توانایی تأمین دبی بالا در کنار عملکرد پایدار، PVB45 را به گزینه ‌ای مناسب برای کار در شرایط سخت صنعتی تبدیل کرده است.

PVB90

PVB90 بزرگ‌ ترین و قدرتمندترین مدل سری PVB محسوب می ‌شود. این پمپ برای سیستم‌ های هیدرولیکی بسیار سنگین طراحی شده و قادر است حجم بالایی از روغن را با فشار مناسب تأمین کند. از این مدل در صنایع بزرگ، تجهیزات معدنی، ماشین‌آلات راه‌ سازی سنگین، پرس‌ های عظیم صنعتی و سایر کاربردهایی که نیازمند توان هیدرولیکی بالا هستند استفاده می‌ شود. استحکام بالا، طول عمر زیاد و قابلیت کارکرد مداوم از مهم ‌ترین ویژگی ‌های این مدل به شمار می ‌رود.

انواع سیستم کنترل در پمپ‌های PVB

یکی از مهم‌ ترین ویژگی ‌های پمپ ‌های پیستونی ایتون ویکرز PVB، امکان استفاده از سیستم ‌های کنترلی متنوع است. این کنترل ‌ها به پمپ اجازه می ‌دهند میزان دبی و فشار خروجی را متناسب با نیاز مدار تنظیم کند و در نتیجه باعث افزایش راندمان، کاهش مصرف انرژی و بهبود عملکرد کلی سیستم هیدرولیک شوند.

کنترل جبران ‌کننده فشار (Pressure Compensator)

در این سیستم، پمپ به ‌صورت خودکار دبی خروجی را متناسب با فشار تنظیم می ‌کند و پس از رسیدن به فشار تنظیم‌ شده، خروجی کاهش می ‌یابد.

کنترل لودسنس (Load Sensing)

در این نوع کنترل، پمپ تنها به اندازه نیاز مصرف‌ کننده دبی تولید می‌ کند و باعث صرفه ‌جویی قابل توجه در انرژی می ‌شود.

کنترل اهرمی (Lever Control)

تنظیم دبی از طریق حرکت مکانیکی اهرم انجام می ‌شود و برای برخی ماشین‌آلات متحرک کاربرد دارد.

کنترل هندویل (Handwheel Control)

در این مدل اپراتور می‌ تواند به‌ صورت دستی میزان دبی پمپ را تنظیم کند.

نکات نصب و راه‌اندازی پمپ PVB

برای دستیابی به بهترین عملکرد، رعایت اصول نصب اهمیت زیادی دارد:

• هم‌ راستایی دقیق شفت پمپ و موتور انجام شود.
• از کوپلینگ مناسب استفاده شود.
• قطر لوله مکش متناسب با ظرفیت پمپ انتخاب گردد.
• از ورود هوا به خط مکش جلوگیری شود.
• پیش از راه‌اندازی اولیه، پمپ هواگیری شود.
• جهت چرخش شفت با مشخصات پمپ مطابقت داشته باشد.
• فشار کاری سیستم از محدوده مجاز فراتر نرود.

نکات نگهداری پمپ پیستونی ایتون ویکرز PVB

نگهداری صحیح می‌ تواند عمر پمپ را به شکل قابل توجهی افزایش دهد.

• سطح و کیفیت روغن هیدرولیک به‌ صورت دوره‌ای بررسی شود.
• فیلترهای سیستم در زمان مناسب تعویض شوند.
• نشتی‌ های احتمالی در اتصالات کنترل گردد.
• دمای روغن از محدوده مجاز فراتر نرود.
• لرزش یا صدای غیرعادی پمپ به سرعت بررسی شود.
• تنظیمات فشار به ‌صورت دوره‌ای کنترل گردد.
• از آلودگی روغن جلوگیری شود زیرا مهم ‌ترین عامل خرابی پمپ ‌های پیستونی است.
