شیر فشار شکن رکسروت

شیر فشار شکن رکسروت از شناخته‌شده‌ترین شیرهای کنترل فشار در صنعت هیدرولیک است که شرکت بوش رکسروت (Bosch Rexroth) آن را طراحی و تولید می‌کند. این شیر در انواع مختلف مستقیم‌کار، پیلوت‌دار، مدولار و کارتریجی تولید می‌شود و در صنایع گوناگون از ماشین‌آلات صنعتی گرفته تا نفت، گاز و پتروشیمی مورد استفاده قرار می‌گیرد.

کنترل فشار در هر سیستم هیدرولیکی برای حفظ ایمنی، افزایش طول عمر تجهیزات و جلوگیری از آسیب دیدن قطعات اهمیت زیادی دارد. افزایش ناگهانی فشار می‌تواند به خرابی پمپ‌ها، ترکیدگی شیلنگ‌ها، آسیب به عملگرها و حتی توقف خطوط منجر شود. اینجاست که استفاده از یک ریلیف ولو یا شیر فشار شکن (Pressure Relief Valve) با کیفیت و دقت بالا، نقش حیاتی خود را در عملکرد پایدار مدارهای هیدرولیکی نشان می‌دهد.

عملکرد شیر فشار شکن رکسروت

عملکرد شیرهای فشار شکن بر ایجاد تعادل میان نیروی فشاری سیال و نیروی اعمال شده توسط فنر استوار است. زمانی که فشار سیستم کمتر از مقدار تنظیم‌شده باشد، شیر در حالت بسته قرار دارد و سیال در مدار جریان پیدا می‌کند.

با افزایش فشار و رسیدن به مقدار تنظیم شده، نیروی سیال بر نیروی فنر غلبه می‌کند و مسیر تخلیه باز می‌شود. بدین ترتیب بخشی از سیال به مخزن بازمی‌گردد و از افزایش بیشتر فشار جلوگیری می‌شود. پس از کاهش فشار، فنر مجدداً شیر را در وضعیت بسته قرار می‌دهد.

این مکانیزم ساده اما بسیار مؤثر باعث تا شیرهای فشار شکن رکسروت به‌عنوان یکی از مطمئن‌ترین تجهیزات حفاظتی در مدارهای هیدرولیک شناخته شوند.

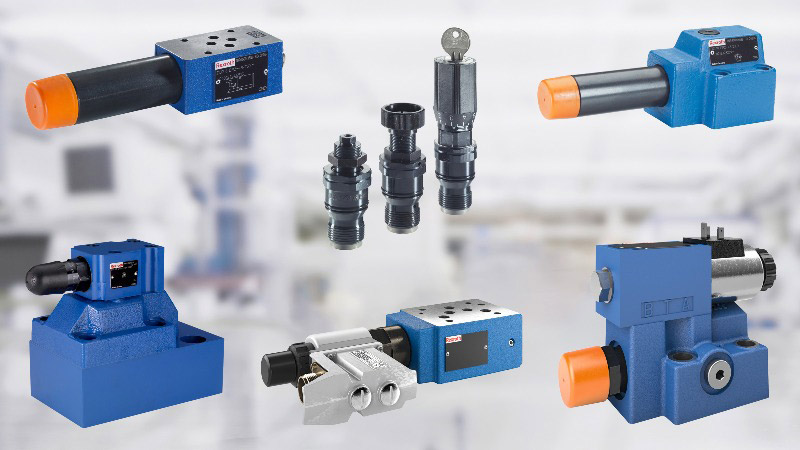

انواع شیر فشار شکن رکسروت

برند Rexroth طیف گسترده‌ای از شیرهای فشار شکن را برای کاربردهای مختلف طراحی کرده است و انتخاب هر مدل به عواملی مانند دبی، فشار کاری، فضای نصب و نوع مدار بستگی دارد.

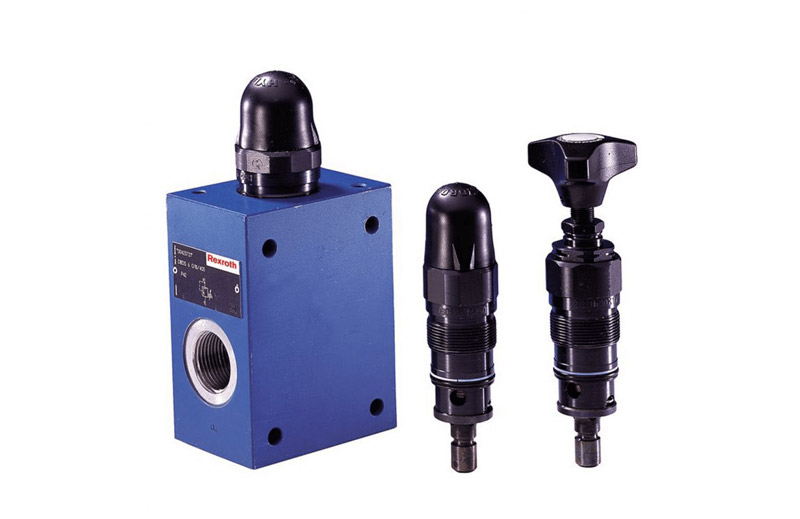

شیر فشار شکن مستقیم رکسروت سری DBD

سری DBD یکی از پرمصرف‌ترین و شناخته‌شده‌ترین شیرهای فشار شکن رکسروت از نوع تحریک مستقیم (Direct Operated) است. در این مدل، فشار سیال مستقیماً بر عنصر آب‌بندی اثر می‌گذارد و باعث باز شدن شیر می‌شود. فشار مورد نظر با پیچ یا فلکه‌ی تنظیم‌کننده تعیین می‌شود و با افزایش فشار بیش از مقدار تنظیمی، شیر باز شده و روغن اضافی را به مخزن هدایت می‌کند.

این شیرها به دلیل ساختار ساده‌، ابعاد مناسب، قابلیت اطمینان بالا و امکان دستیابی به فشارهای بالا، در بسیاری از سیستم‌های هیدرولیکی مورد استفاده قرار می‌گیرند. دارا بودن سایزهای مختلف و روش‌های نصب متنوع، از دیگر ویژگی‌های سری DBD است که امکان تنظیم فشار در بازه‌های گوناگون را فراهم می‌کند.

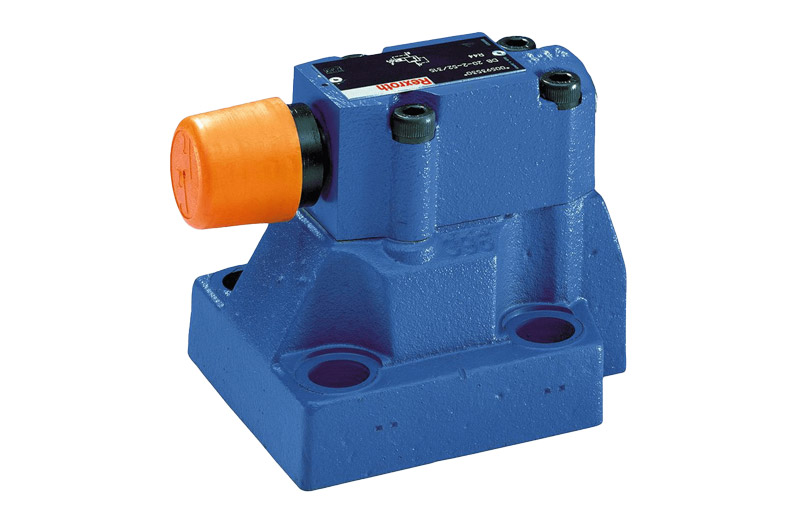

شیر فشار شکن پیلوت‌دار رکسروت سری DB

در کاربردهایی که دبی بالاتر و پایداری فشار بیشتری نیاز است، استفاده از شیرهای فشار شکن پیلوتی سری DB توصیه می‌شود. این شیرها از دو بخش اصلی شامل شیر پایلوت و شیر اصلی تشکیل شده‌اند.

ساختار پیلوت‌دار باعث می‌شود تا کنترل فشار با دقت بیشتری صورت بگیرد و عملکرد شیر در شرایط کاری سنگین پایدارتر باشد. این ویژگی‌ها سری DB را به گزینه‌ای مناسب برای ماشین‌آلات صنعتی بزرگ و سیستم‌های هیدرولیکی با دبی بالا تبدیل کرده است.

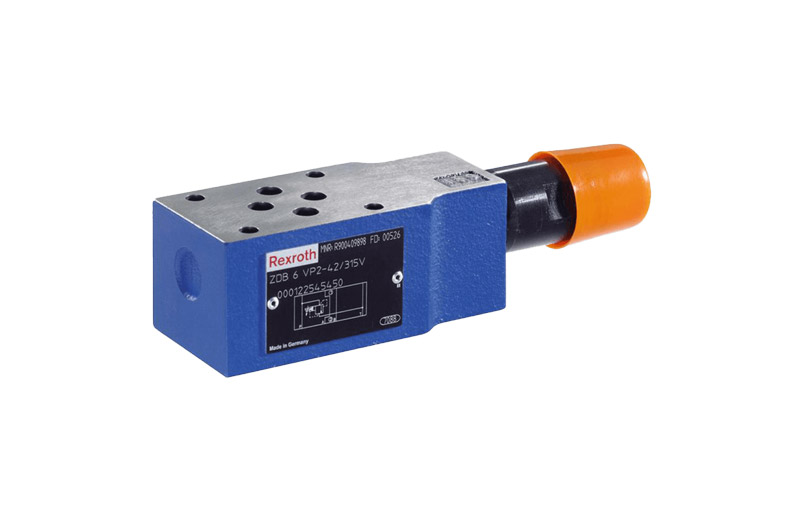

شیر فشار شکن مدولار رکسروت سری ZDB

سری ZDB برای نصب مدولار بین زیرشیری طراحی شده است. این نوع شیرها بدون نیاز به لوله‌کشی اضافی روی صفحات نصب قرار می‌گیرند و فضای کمی اشغال می‌کنند. استفاده از آن‌ها، علاوه بر کاهش حجم مدار، باعث ساده کردن روند تعمیر و نگهداری و کاهش زمان نصب می‌شود.

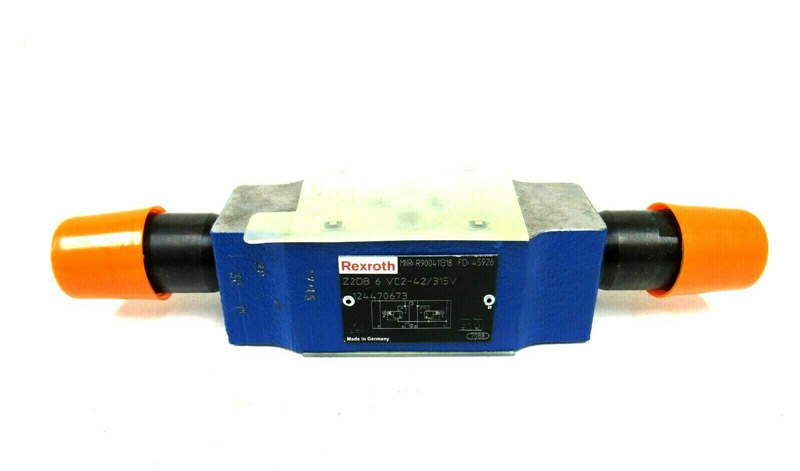

شیر فشار شکن مدولار دوطرفه سری Z2DB

سری Z2DB نوعی شیر فشار شکن مدولار رکسروت است که قابلیت کنترل فشار را در دو مسیر مجزا فراهم می‌کند. این ویژگی در مدارهایی که نیاز به حفاظت مستقل در دو خط مختلف دارند، بسیار کاربردی است.

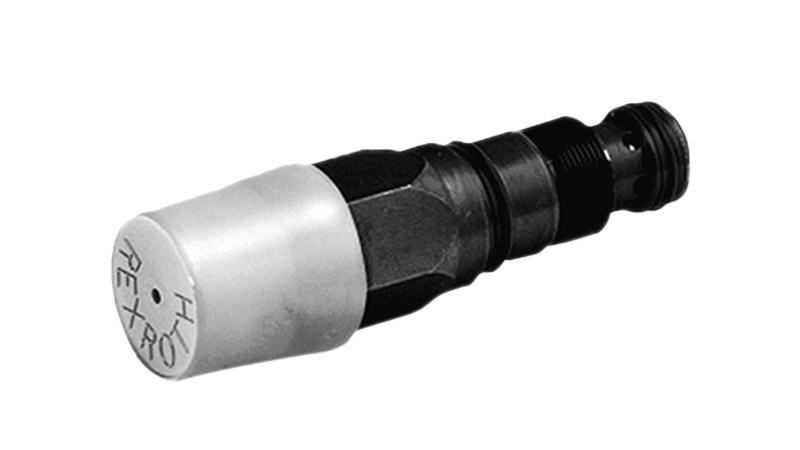

شیر فشار شکن کارتریجی رکسروت

رکسروت انواع مختلفی از شیرهای فشار شکن کارتریجی را نیز تولید می‌کند که در منیفولدها و بلوک‌های هیدرولیکی سفارشی از آن‌ها استفاده می‌شود. این شیرها فضای نصب کمی اشغال کرده و برای سیستم‌های هیدرولیکی فشرده و مدارهای پیشرفته مناسب هستند.

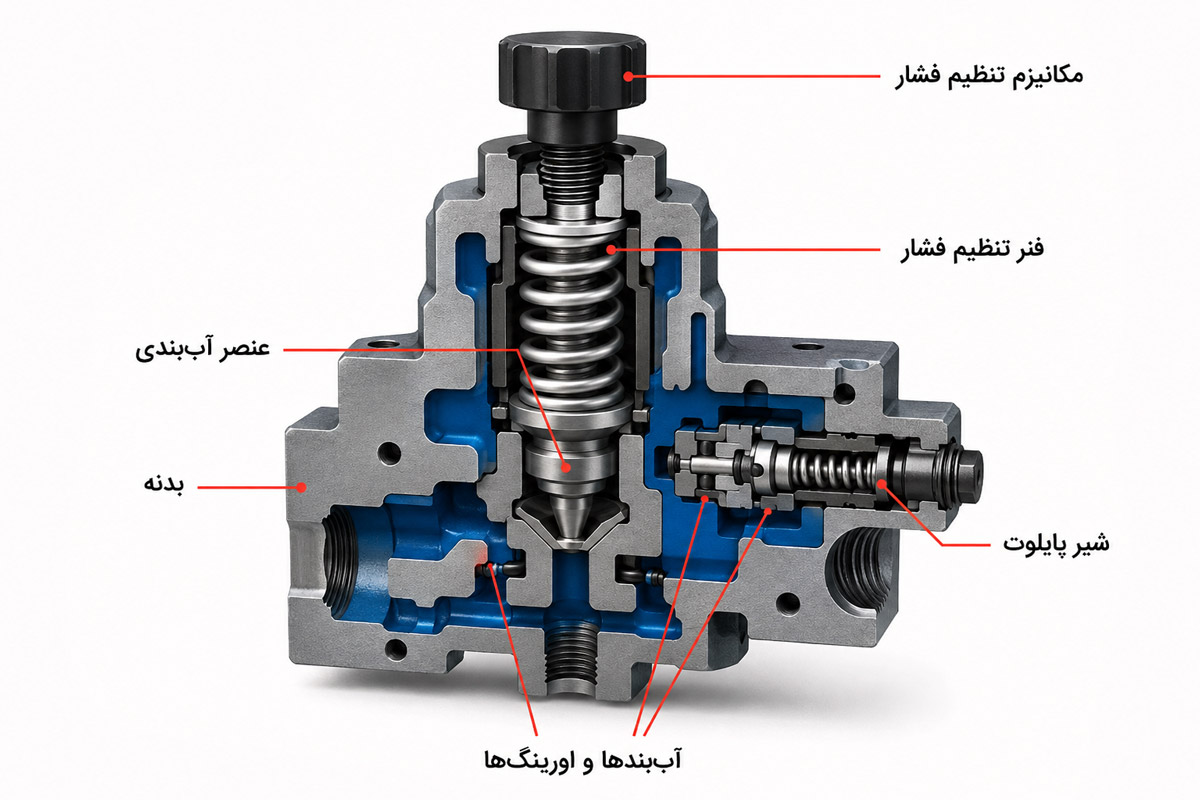

اجزای اصلی شیر فشار شکن رکسروت

شیرهای فشار شکن رکسروت بسته به نوع طراحی (مستقیم‌کار، پیلوت‌دار، مدولار یا کارتریجی) اجزای متفاوتی دارند، اما به‌طور کلی اکثر آن‌ها دارای مجموعه‌ای از قطعات مشترک هستند که کنترل و محدودسازی فشار سیستم را انجام می‌دهند.

بدنه (Valve)

بدنه، اصلی‌ترین بخش شیر است که مسیرهای عبور سیال، محل نصب قطعات داخلی و اتصالات هیدرولیکی را در خود جای می‌دهد. بدنه‌ی شیرهای رکسروت معمولاً از فولاد یا چدن با استحکام بالا ساخته می‌شود تا در برابر فشارهای زیاد مقاومت کافی داشته باشد.

عنصر آب‌بندی (Poppet / Ball)

این قطعه مسیر عبور سیال را مسدود یا باز می‌کند. در برخی مدل‌ها از پاپت (Poppet) و در برخی دیگر از ساچمه یا توپی (Ball) برای آب‌بندی استفاده می‌شود. دقت عملکرد این بخش تأثیر مستقیمی بر پایداری فشار و میزان نشتی شیر دارد.

فنر تنظیم فشار (Pressure Spring)

فنر، نیروی مخالف فشار سیال را ایجاد می‌کند و مقدار فشار عملکرد شیر را تعیین می‌کند. میزان پیش‌فشردگی فنر فشار تنظیمی شیر را تعیین می‌کند و با تغییر آن، فشار کاری سیستم تنظیم می‌شود.

مکانیزم تنظیم فشار (Pressure Adjustment Mechanism)

این بخش شامل پیچ تنظیم، فلکه‌ی چرخشی یا فلکه قفل‌شونده است و به کاربر امکان می‌دهد تا فشار مورد نیاز سیستم را تنظیم کند. نوع مکانیزم تنظیم بسته به مدل شیر متفاوت است.

شیر پایلوت (Pilot Valve)

در شیرهای فشار شکن پیلوت‌دار مانند سری DB، یک شیر پیلوت جداگانه وظیفه‌ی کنترل فشار را بر عهده دارد. این بخش باعث افزایش دقت عملکرد و بهبود پایداری فشار در دبی‌های بالا می‌شود.

آب‌بندها و اورینگ‌ها (Seals & O-rings)

آب‌بندها وظیفه‌ی جلوگیری از نشتی سیال را بر عهده دارند. رکسروت معمولاً از آب‌بندهای NBR و FKM در محصولات خود استفاده می‌کند تا امکان استفاده در شرایط کاری مختلف فراهم شود.

مشخصات فنی شیر فشار شکن رکسروت

پیش از انتخاب شیر فشار شکن، آشنایی با مشخصات فنی آن اهمیت زیادی دارد. جدول زیر مهم‌ترین مشخصات عمومی شیرهای فشار شکن رکسروت را نشان می‌دهد.

مزایای شیر فشار شکن رکسروت

شیر هیدرولیک فشار شکن رکسروت به دلیل کیفیت ساخت بالا، عملکرد دقیق و تنوع گسترده، از تجهیزات کنترل فشار هیدرولیکی پرکاربرد هستند. با فناوری‌های پیشرفته و استانداردهای بین‌المللی، ضمن افزایش ایمنی مدار، عملکرد تجهیزات را بهبود و هزینه‌های نگهداری را کاهش می‌دهند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

کیفیت ساخت بالا

شیرهای فشار شکن رکسروت از مواد اولیه باکیفیت و فرآیندهای تولید دقیق ساخته می‌شوند. این موضوع باعث افزایش مقاومت قطعات در برابر فشار، سایش و شرایط کاری سخت می‌شود.

قابلیت اطمینان بالا

طراحی مهندسی‌شده این شیرها عملکردی پایدار و دقیق را در طولانی‌مدت تضمین می‌کند. به همین دلیل احتمال خرابی و توقف ناخواسته سیستم به حداقل می‌رسد.

تنوع گسترده محصولات

رکسروت انواع مختلف شیرهای فشار شکن مستقیم، پایلوتی، مدولار و کارتریجی را تولید می‌کند. این تنوع انتخاب محصول مناسب را برای کاربردهای مختلف صنعتی آسان‌تر می‌سازد.

امکان تحمل فشارهای بالا

بسته به مدل، شیرهای فشار شکن رکسروت قابلیت کار در فشارهای بسیار بالا را دارند. این ویژگی استفاده از آن‌ها را در تجهیزات سنگین و مدارهای هیدرولیکی پرقدرت امکان‌پذیر می‌کند.

نصب و نگهداری آسان

طراحی استاندارد و دسترسی مناسب به قطعات باعث می‌شود نصب، تنظیم و سرویس این شیرها با سهولت بیشتری انجام شود. این موضوع زمان توقف تجهیزات و هزینه‌های تعمیرات را کاهش می‌دهد.

دسترسی به قطعات یدکی

به دلیل محبوبیت جهانی برند رکسروت، قطعات یدکی و لوازم مصرفی بسیاری از مدل‌های آن در بازار قابل تأمین هستند. این مزیت فرآیند تعمیر و نگهداری را ساده‌تر و سریع‌تر می‌کند.

کاربردهای شیر فشار شکن رکسروت

شیر فشار شکن رکسروت یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای هیدرولیکی است که وظیفه جلوگیری از افزایش بیش از حد فشار و محافظت از اجزای سیستم را بر عهده دارد. به دلیل دقت عملکرد، قابلیت اطمینان بالا و تنوع در مدل‌ها و ظرفیت‌های کاری، این شیرها در صنایع مختلف و انواع ماشین‌آلات هیدرولیکی مورد استفاده قرار می‌گیرند. در ادامه با مهم‌ترین کاربردهای شیر فشار شکن رکسروت آشنا می‌شویم.

یونیت‌های صنعتی

در پاورپک‌ها و یونیت‌های هیدرولیکی صنعتی، شیر فشار شکن رکسروت از پمپ، عملگرها و سایر تجهیزات در برابر افزایش ناگهانی فشار محافظت می‌کند. این موضوع موجب افزایش ایمنی و طول عمر تجهیزات می‌شود.

یونیت‌های متحرک

ماشین‌آلات راهسازی، معدنی، کشاورزی و تجهیزات عمرانی برای کنترل فشار مدارهای هیدرولیکی خود از شیرهای فشار شکن استفاده می‌کنند. این شیرها عملکرد پایدار سیستم را در شرایط کاری سنگین تضمین می‌کنند.

صنایع نفت، گاز و پتروشیمی

در تجهیزات فرآیندی و سیستم‌های هیدرولیکی مورد استفاده در پالایشگاه‌ها و مجتمع‌های پتروشیمی، کنترل دقیق فشار اهمیت بالایی دارد. شیر فشار شکن رکسروت از تجهیزات حساس در برابر فشارهای غیرمجاز محافظت می‌کند.

صنایع فولاد و معدن

ماشین‌آلات سنگین مورد استفاده در معادن و خطوط تولید فولاد معمولاً تحت فشارهای بالا کار می‌کنند. شیرهای فشار شکن رکسروت با کنترل فشار مدار، از آسیب دیدن تجهیزات و توقف خطوط تولید جلوگیری می‌کنند.

صنایع نظامی

در بسیاری از سامانه‌های هیدرولیکی نظامی، قابلیت اطمینان و عملکرد دقیق تجهیزات اهمیت ویژه‌ای دارد. شیرهای فشار شکن رکسروت به دلیل کیفیت بالا و عملکرد پایدار، در این حوزه نیز کاربرد دارند.

ماشین‌آلات پرس و تزریق

در دستگاه‌های پرس هیدرولیک و ماشین‌های تزریق پلاستیک، کنترل فشار برای جلوگیری از آسیب به قالب‌ها و تجهیزات ضروری است. شیر فشار شکن رکسروت فشار مدار را در محدوده ایمن نگه می‌دارد.

تجهیزات انتقال و جابه‌جایی مواد

جرثقیل‌ها، بالابرها، لیفتراک‌ها و سایر تجهیزات حمل‌ونقل صنعتی از مدارهای هیدرولیکی استفاده می‌کنند. شیر فشار شکن از این سیستم‌ها در برابر فشارهای اضافی و بارهای ناگهانی محافظت می‌کند.

عوامل مؤثر بر قیمت شیر فشار شکن رکسروت

قیمت شیر فشار شکن رکسروت به عوامل مختلفی بستگی دارد که از مهم‌ترین آن‌ها باید به نوع شیر، سایز، محدوده فشار، نوع نصب، جنس آب‌بند، ظرفیت دبی و کشور سازنده اشاره کرد.

شیرهای پیلوت‌دار و مدل‌های با ظرفیت دبی بالاتر، معمولاً قیمت بیشتری نسبت به شیرهای مستقیم‌کار دارند. همچنین استفاده از آب‌بندهای ویژه مانند FKM می‌تواند باعث افزایش قیمت محصول شود.

شیر فشار شکن رکسروت؛ راهکار ایمن کنترل فشار هیدرولیک

شیر فشار شکن رکسروت یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های هیدرولیک است که وظیفه کنترل و محدودسازی فشار مدار را بر عهده دارد. رکسروت با ارائه خانواده‌های متنوعی از جمله DBD، DB، ZDB، Z2DB و مدل‌های کارتریجی، امکان انتخاب مناسب‌ترین شیر را برای انواع کاربردهای صنعتی فراهم کرده است.

در میان این محصولات، سری DBD به دلیل ساختار ساده، قابلیت اطمینان بالا، تنوع سایز و امکان تحمل فشار تا ۶۳۰ بار، از محبوب‌ترین مدل‌های موجود در بازار محسوب می‌شود. انتخاب صحیح شیر فشار شکن متناسب با شرایط کاری، نقش مهمی در افزایش ایمنی، کاهش هزینه‌های تعمیرات و بهبود عملکرد سیستم هیدرولیکی خواهد داشت.
