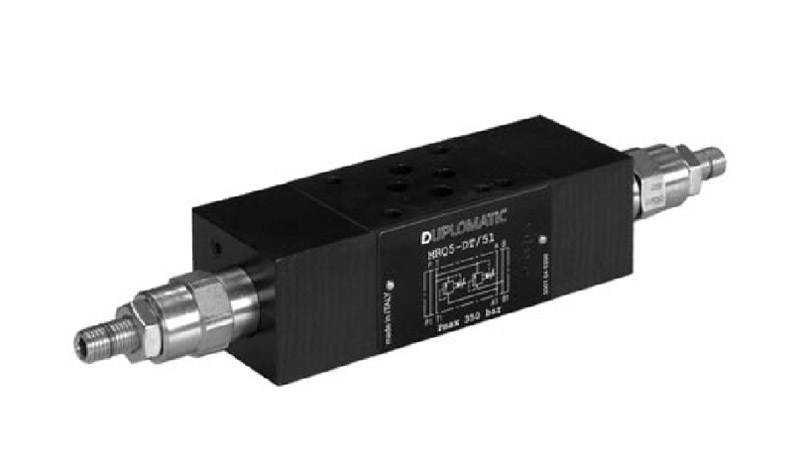

شیر کنترل فشار زیر شیری دوپلوماتیک MRQ یکی از شیرهای فشارشکن پیلوتدار شرکت دوپلوماتیک موشن سلوشنز (Duplomatic Motion Solutions) است که بهصورت ماژولار یا زیرشیری (Sandwich Valve) طراحی شده و مطابق استاندارد ISO 4401-03 یا CETOP 03 ساخته میشود تا نقش محافظتی در واحدهای هیدرولیک داشته باشد.
این شیر کنترلی برای محدود کردن فشار مدارهای هیدرولیکی و محافظت از اجزای سیستم در برابر افزایش بیش از حد فشار مورد استفاده قرار میگیرد. طراحی پیلوتدار آن باعث شده است که نسبت به شیرهای فشارشکن مستقیم، دقت بیشتر، عملکرد نرمتر و افت فشار کمتری داشته باشد.
دیتاشیت و کاتالوگ شیر کنترل فشار زیر شیری MRQ

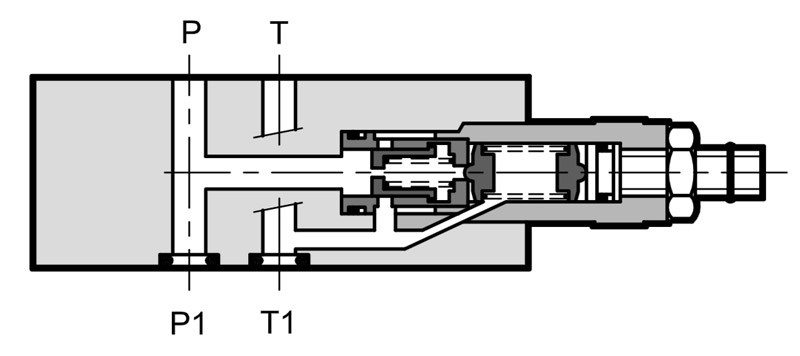

نحوه عملکرد شیر کنترل فشار زیر شیری MRQ
در بسیاری از مدارهای هیدرولیکی صنعتی، لازم است حجم زیادی از سیال از شیر فشارشکن عبور کند، بدون آنکه فشار مدار به طور ناگهانی افزایش یابد یا پدیده Pressure Override شدید ایجاد شود. به همین دلیل در چنین کاربردهایی از رلیف ولوهای پیلوتدار مانند MRQ استفاده میشود که عملکردی پایدارتر نسبت به شیرهای مستقیم دارند.
سری MRQ به گونهای طراحی شده است که بدون نیاز به لولهکشی اضافی و تنها با استفاده از پیچهای اتصال، میان شیرهای کنترل جهت و زیرصفحهی نصب قرار بگیرد. این ویژگی علاوه بر کاهش فضای اشغالی، موجب افزایش سرعت مونتاژ و سادهتر شدن طراحی مدارهای هیدرولیکی میشود.
مراحل عملکرد شیر MRQ
- حالت عادی مدارتا زمانی که فشار سیستم کمتر از مقدار تنظیم شده باشد، مسیر تخلیه بسته باقی میماند و تمام جریان به سمت مصرفکننده هدایت میشود.
- رسیدن فشار به مقدار تنظیمیهنگامی که فشار مدار به مقدار تنظیمشده روی شیر برسد، بخش پیلوت فعال شده و فشار را حس میکند.
- باز شدن مرحلهای شیربا تحریک بخش پایلوت، اسپول یا المان اصلی شیر به تدریج باز میشود و مسیر تخلیه سیال به مخزن یا خط تعیینشده فراهم میگردد.
- کنترل و تثبیت فشاربخشی از جریان به سمت مسیر تخلیه هدایت میشود و فشار مدار در مقدار تنظیمی تثبیت میگردد.
- بازگشت به وضعیت اولیهبا کاهش فشار سیستم، پیلوت بسته شده و شیر به حالت اولیه بازمیگردد.
به دلیل ساختار پیلوتدار، اختلاف بین فشار شروع باز شدن شیر و فشار متناظر با عبور کامل جریان بسیار کمتر از شیرهای فشارشکن مستقیم است. در نتیجه فشار مدار با نوسان کمتر کنترل میشود و عملکرد سیستم نرمتر خواهد بود.
انواع شیر کنترل فشار زیر شیری دوپلوماتیک MRQ
سری MRQ در مدلهای مختلفی تولید میشود تا طراحان بتوانند متناسب با ساختار مدار هیدرولیکی، مناسبترین گزینه را انتخاب کنند. این تنوع باعث شده است که شیر در کنترل فشار خطوط مختلف رفت و برگشت کاربرد گستردهای داشته باشد. همچنین مدلهای مختلف در چهار بازهی تنظیم فشار مختلف عرضه میشوند که امکان انتخاب دقیقتر بر اساس نیاز مدار فراهم باشد.
MRQ-SP
کنترل فشار روی خط P (خط پمپ) انجام میشود و تخلیه به خط T یا مخزن صورت میگیرد.
MRQ-SAT
برای محدود کردن فشار در خط A استفاده شده و سیال به مخزن تخلیه میشود.
MRQ-SBT
فشار خط B را کنترل کرده و تخلیه به خط T انجام میدهد.
MRQ-DT
دارای دو واحد کنترل فشار مستقل برای خطوط A و B بوده و هر دو به مخزن تخلیه میشوند.
MRQ-D
کنترل فشار در هر دو خط A و B انجام میشود اما تخلیه به صورت ضربدری بین دو خط صورت میگیرد.
MRQ-SB
فشار خط B را کنترل کرده و تخلیه مستقیماً به خط A انجام میشود.
جدول مشخصات فنی شیر کنترل فشار زیر شیری دوپلوماتیک MRQ
طراحی مهندسی این محصول باعث شده است که در بسیاری از پاورپکها و مدارهای صنعتی جایگزین مناسبی برای شیرهای فشارشکن متداول باشد. برخی از مهمترین ویژگیهای این شیر عبارتاند از:
- طراحی ماژولار و نصب زیرشیری
- ساخت بر اساس استاندارد ISO 4401-03 (CETOP 03)
- قابلیت نصب بین سایر شیرهای ماژولار بدون نیاز به پایپینگ
- امکان کنترل فشار یک خط یا دو خط
- عرضه در چهار محدوده تنظیم فشار
- استفاده به عنوان شیر محدودکننده فشار مدار
- قابلیت تنظیم فشار توسط پیچ تنظیم و مهره قفلکن
- پاسخ زمانی سریعتر نسبت به بسیاری از رلیف ولوهای مستقیم
- عملکرد نرم و پایدار در دبیهای بالا
جدول مهمترین مشخصات فنی سری MRQ که در مدارهای صنعتی با فشار بالا کاربرد دارد، در زیر ارائه شده است.
| مشخصه | مقدار |
|---|---|
| نوع شیر | رلیف ولو پیلوتدار ماژولار |
| استاندارد نصب | ISO 4401-03 / CETOP 03 |
| حداکثر فشار کاری | ۳۵۰ بار |
| حداکثر دبی | ۷۵ لیتر در دقیقه |
| دمای محیط | ۲۰- تا ۵۰+ درجه سانتیگراد |
| دمای سیال | ۲۰- تا ۸۰+ درجه سانتیگراد |
| محدوده ویسکوزیته | ۱۰ تا ۴۰۰ cSt |
| ویسکوزیته پیشنهادی | ۲۵ cSt |
| وزن مدلهای SP، SAT، SBT و SB | ۱.۴ کیلوگرم |
| وزن مدلهای DT و D | ۲.۱ کیلوگرم |
سیال مناسب برای شیر MRQ
انتخاب روغن هیدرولیک مناسب تأثیر مستقیمی بر طول عمر شیر و پایداری عملکرد آن دارد. شرکت دوپلوماتیک برای این محصول استفاده از روغنهای معدنی HL و HM مطابق استاندارد ISO 6743-4 را توصیه میکند.
در کاربردهای متداول از آببند NBR استفاده میشود. در صورتی که سیال از نوع HFDR (فسفات استر) باشد، باید نسخه دارای آببند FPM یا وایتون (Viton) انتخاب شود. همچنین در صورت استفاده از سیالات پایه آبی نظیر HFA، HFB یا HFC لازم است پیش از انتخاب شیر با کارشناسان فنی مشورت شود.
دمای سیال نباید به طور مداوم از ۸۰ درجه سانتیگراد فراتر رود، زیرا افزایش دما موجب کاهش ویسکوزیته روغن و کاهش عمر آببندها خواهد شد.
مزایای شیر کنترل فشار زیر شیری دوپلوماتیک MRQ
شیر MRQ به دلیل ساختار پیلوتدار و طراحی ماژولار خود مزایای متعددی در اختیار طراحان سیستمهای هیدرولیکی قرار میدهد. این مزایا موجب شدهاند که این محصول در بسیاری از صنایع به عنوان یک راهکار حرفهای کنترل فشار شناخته شود. مهمترین مزایای آن عبارتاند از:
- دقت بالا در تنظیم فشار
- کاهش Pressure Override نسبت به شیرهای مستقیم
- عملکرد پایدار در دبیهای بالا
- اشغال فضای کمتر در تابلوها و پاورپکها
- حذف لولهکشی اضافی
- نصب و سرویس آسان
- قابلیت استفاده در مدارهای تکخط و دوخط
- پاسخ سریع به تغییرات فشار
- قابلیت کار در فشارهای تا ۳۵۰ بار
- سازگاری با انواع شیرهای ماژولار CETOP 03
کاربردهای شیر کنترل فشار زیر شیری MRQ
در بسیاری از تجهیزات صنعتی، کنترل دقیق فشار برای جلوگیری از آسیب به پمپها، عملگرها و خطوط انتقال سیال ضروری است. به همین دلیل شیر MRQ در طیف گستردهای از سیستمهای هیدرولیکی مورد استفاده قرار میگیرد. بهویژه اینکه با ساختار ماژولار، در سیستمهایی که تعداد زیادی شیر کنترلی دارند فضای نصب را کاهش داده و طراحی مدار را سادهتر میکند. از مهمترین کاربردها میتوان به موارد زیر اشاره کرد.
- پاورپکهای هیدرولیکی صنعتی
- ماشینآلات فولادسازی
- خطوط تولید و اتوماسیون صنعتی
- تجهیزات خودروسازی
- ماشینآلات راهسازی و معدنی
- پرسهای هیدرولیکی
- سیستمهای تزریق پلاستیک
- ماشینآلات بستهبندی
- تجهیزات نورد و شکلدهی فلزات
- واحدهای کنترل فشار در صنایع نفت، گاز و پتروشیمی
کدهای فنی شیر کنترل فشار MRQ
کدگذاری این محصول اطلاعات مهمی دربارهی نوع عملکرد، محدوده فشار و نوع آببند ارائه میدهد.
- MRQ: شیر فشارشکن پیلوتدار ماژولار
- SP، SAT، SBT، DT، D، SB: نوع خط تحت کنترل
- ۳، ۴، ۵، ۶: محدوده تنظیم فشار
- N: آببند NBR
- V: آببند FPM
- ۵۱: شماره سری تولید
محدودههای تنظیم فشار عبارتاند از:
- کد ۳: تا ۷۰ بار
- کد ۴: تا ۱۴۰ بار
- کد ۵: تا ۲۱۰ بار
- کد ۶: تا ۳۵۰ بار
خرید شیر زیر شیری دوپلوماتیک MRQ؛ سادهسازی مدارهای هیدرولیک پیچیده
شیر کنترل فشار زیر شیری دوپلوماتیک MRQ یک رلیف ولو پیوتدار ماژولار با استاندارد CETOP 03 است که برای محدود کردن فشار در مدارهای هیدرولیکی طراحی شده است و باعث سادهسازی طراحی در واحدهای پیچیده میشود.
این شیر با حداکثر فشار کاری ۳۵۰ بار و دبی ۷۵ لیتر بر دقیقه، عملکردی پایدار، دقیق و قابل اعتماد در سیستمهای صنعتی ارائه میدهد. تنوع مدلها، نصب آسان، اشغال فضای کم و قابلیت کنترل فشار در یک یا دو خط از مهمترین عواملی هستند که MRQ را به یکی از پرکاربردترین شیرهای کنترل فشار ماژولار دوپلوماتیک تبدیل کردهاند. برای استعلام قیمت و خرید انواع مختلف این شیر میتوانید با تجهیز صنعت در ارتباط باشید.
