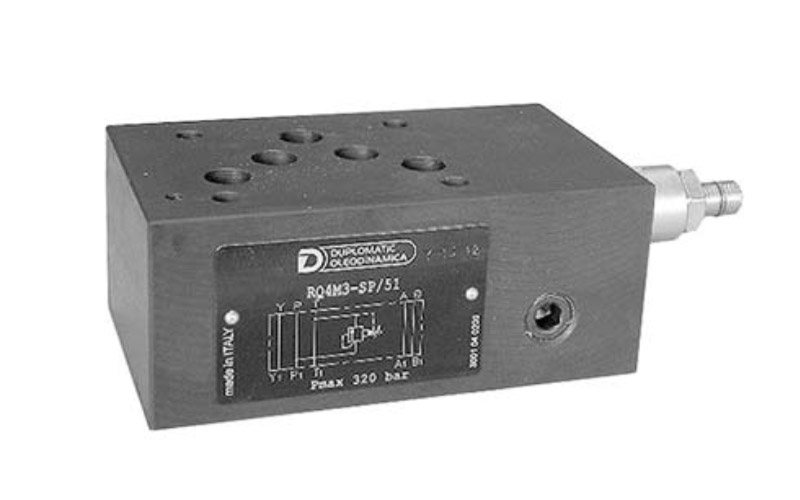

شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M یکی از محصولات پرکاربرد شرکت دوپلوماتیک موشن سلوشنز است که با کیفیت ایتالیایی بهصورت ماژولار طراحی شده است و امکان نصب مستقیم زیر شیرهای کنترل جهت هیدرولیک را فراهم میکند.
افزایش فشار بیش از حد مجاز میتواند باعث آسیب به پمپها، عملگرها، شیلنگها و سایر تجهیزات هیدرولیکی شود. به همین دلیل کنترل فشار جزو مهمترین الزامات در طراحی و بهرهبرداری از سیستمهای هیدرولیک محسوب میشود و استفاده از شیرهای کنترل فشار و فشارشکن یا بی بار کننده در تمامی مدارهای هیدرولیکی صنعتی و متحرک ضروری است.
شیر RQ4M نیز بهعنوان یک شیر فشارشکن پیلوتدار (Pilot Operated Pressure Relief Valve) با استاندارد نصب ISO 4401-05 یا CETOP 05 تولید میشود و میتواند فشار سیستم را تا حداکثر ۳۲۰ بار و دبی بیشینه ۱۰۰ لیتر بر دقیقه کنترل کند. طراحی فشرده، دقت بالا در تنظیم فشار و سهولت نصب باعث شده است که RQ4M در طیف گستردهای از صنایع مورد استفاده قرار گیرد.
دیتاشیت و کاتالوگ شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M

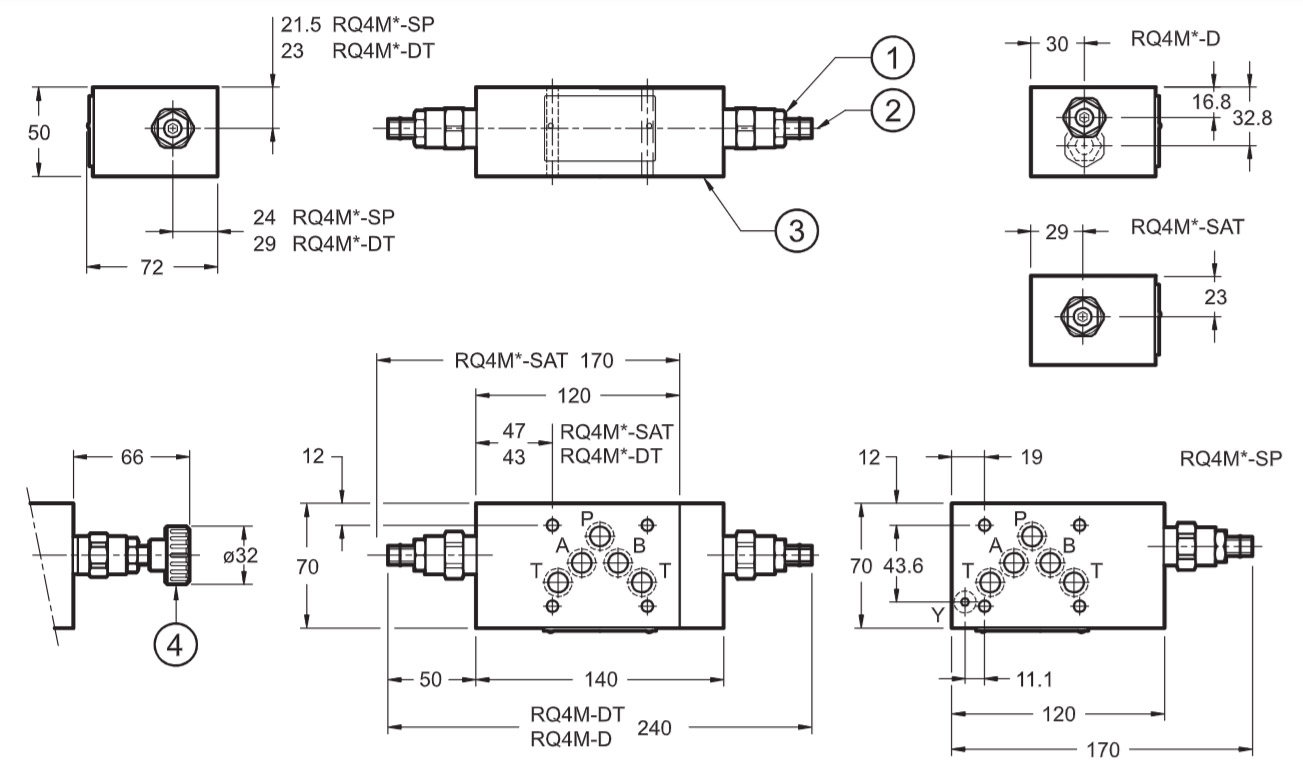

اجزای شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M
این شیر بهصورت زیرشیری نصب میشود و بدون نیاز به لولهکشی اضافی، بین زیرپلیت و شیر کنترل جهت قرار میگیرد. بنابراین ضمن کاهش حجم مجموعهی هیدرولیکی، باعث کاهش نقاط نشتی و افزایش قابلیت اطمینان سیستم میشود. مهمترین بخشهای این شیر شامل موارد زیر است.
مهره قفلکن
مهره قفلکن پس از تنظیم فشار مورد نظر، در محل خود محکم میشود تا از تغییر ناخواسته تنظیمات در اثر لرزش، ضربه یا شرایط کاری جلوگیری کند. این قطعه نقش مهمی در حفظ پایداری فشار تنظیمشده و جلوگیری از تغییرات ناخواسته در عملکرد سیستم هیدرولیک دارد.
پیچ تنظیم فشار
پیچ تنظیم فشار برای تعیین مقدار فشار عملکرد شیر به کار میرود و با تغییر میزان فشردگی فنر داخلی، نقطه عملکرد شیر را مشخص میکند. چرخاندن پیچ در جهت عقربههای ساعت باعث افزایش فشار تنظیمی و چرخاندن آن در خلاف جهت عقربههای ساعت موجب کاهش فشار تنظیمشده میشود.
سطح نصب مادولار
سطح نصب مادولار بخش اتصال شیر به مجموعه هیدرولیکی است که مطابق استاندارد CETOP 05 طراحی شده است. وجود اورینگهای آببندی در این قسمت، اتصال ایمن و بدون نشتی را تضمین کرده و امکان نصب سریع شیر در زیر شیرهای کنترل جهت را فراهم میکند.
فلکه تنظیم M1
فلکه تنظیم M1 جایگزینی برای پیچ تنظیم استاندارد است که امکان تغییر فشار را بدون نیاز به ابزار فراهم میکند. این نوع تنظیمکننده، برای کاربردهایی که نیاز به تنظیمات مکرر یا دسترسی سریع به فشار سیستم دارند، یک گزینهی مناسب و کاربرپسند محسوب میشود.
Duplomatic-RQ4M-Pressure-Relief-Valves-Catalogue
جدول مشخصات فنی شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M
مشخصات فنی این شیر بر اساس اطلاعات رسمی سازنده و کاتالوگهای فنی به شرح زیر است:
| مشخصه | مقدار |
|---|---|
| مدل | RQ4M |
| نوع عملکرد | فشارشکن پیلوتی |
| نوع نصب | مادولار (Stackable) |
| استاندارد نصب | ISO 4401-05 / CETOP 05 |
| سایز اسمی | ⅜ اینچ |
| حداکثر فشار کاری | ۳۲۰ بار |
| حداکثر دبی عبوری | ۱۰۰ لیتر بر دقیقه |
| خطوط قابل کنترل | P ،A یا A/B |
| بازههای تنظیم فشار | ۷۰، ۱۴۰، ۲۱۰ و ۳۲۰ بار |
| روش تنظیم | پیچ تنظیم یا فلکه M1 |
| نوع سیال | روغنهای معدنی هیدرولیک |
| نصب زیر شیر کنترل جهت | دارد |

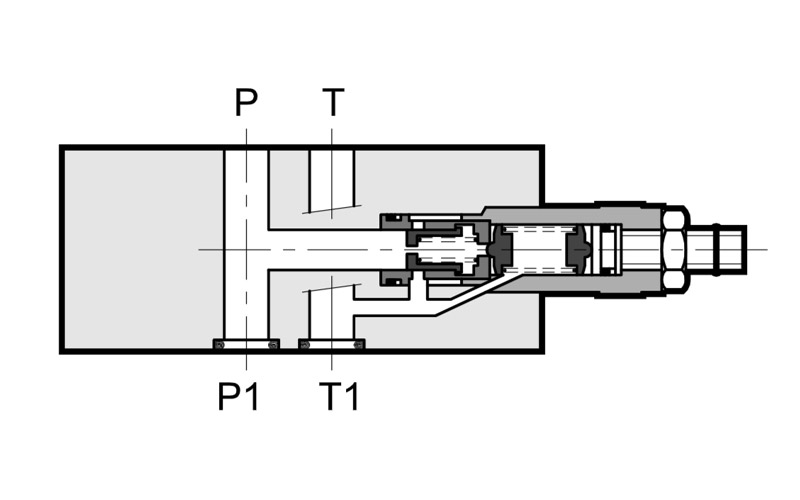

شیوه عملکرد شیر کنترل فشار RQ4M
طراحی دو مرحلهای این شیرف دقت کنترل فشار را بیشتر میکند و عملکرد سیستم را حتی در دبیهای بالا پایدار نگه میدارد. هنگامی که فشار مدار از مقدار تنظیمشده بالاتر رود، شیر بهصورت خودکار وارد عمل میشود و فشار اضافی را تخلیه میکند تا به تجهیزات هیدرولیکی آسیب نرسد. مراحل عملکرد این شیر بهصورت زیر است.
عبور عادی جریان در مدار
در شرایط عادی که فشار مدار کمتر از مقدار تنظیمشده است، شیر فشارشکن بسته باقی میماند و روغن هیدرولیک بدون محدودیت در مسیرهای تعیینشده جریان پیدا میکند.
افزایش فشار تا نقطه تنظیم
با افزایش بار یا مقاومت در مدار، فشار روغن به تدریج افزایش مییابد. زمانی که فشار به مقدار تعیینشده توسط پیچ یا فلکه تنظیم برسد، بخش پیلوت شیر آماده فعال شدن میشود.
فعال شدن مرحله پیلوت
پس از رسیدن فشار به مقدار تنظیمی، شیر پیلوت باز شده و فشار به محفظه کنترلی شیر اصلی منتقل میشود. این فرآیند باعث ایجاد اختلاف فشار لازم برای عملکرد بخش اصلی شیر میگردد.
باز شدن شیر اصلی و تخلیه فشار اضافی
پس از فعال شدن سیستم پیلوت، شیر اصلی باز شده و بخشی از روغن تحت فشار به خط برگشت مخزن هدایت میشود. در نتیجه فشار اضافی از مدار خارج شده و از افزایش بیش از حد فشار جلوگیری میشود.
تثبیت فشار در مقدار تنظیمشده
شیر پیوسته میزان بازشدگی خود را متناسب با تغییرات فشار تنظیم میکند تا فشار مدار در محدوده تعیینشده ثابت باقی بماند و عملکرد تجهیزات هیدرولیکی پایدار شود.
بازگشت به حالت اولیه
هنگامی که فشار مدار کاهش یافته و به کمتر از مقدار تنظیمی برسد، مرحله پیلوت بسته میشود و شیر اصلی نیز به وضعیت اولیه بازمیگردد. در این حالت تخلیه متوقف شده و مدار مجدداً بهصورت عادی کار میکند.
انواع شیر کنترل فشار زیر شیری RQ4M
شرکت دوپلوماتیک این شیر را در چندین آرایش مختلف تولید میکند تا بتواند نیازهای متنوع مدارهای هیدرولیکی را پوشش دهد.
مدل SP؛ کنترل فشار در خط P
در این نسخه فشار خط اصلی P کنترل میشود و در صورت افزایش فشار از مقدار تنظیمشده، روغن به مخزن تخلیه میگردد. این مدل رایجترین نوع RQ4M محسوب میشود و برای حفاظت کلی مدار مورد استفاده قرار میگیرد.
مدل SAT؛ کنترل فشار در خط A
این مدل برای کنترل فشار در خط A طراحی شده است. زمانی که تنها یکی از خطوط مصرفکننده نیاز به محدودسازی فشار داشته باشد، استفاده از این نسخه گزینه مناسبی خواهد بود.
مدل DT؛ کنترل فشار در خطوط A و B
در نسخه DT فشار هر دو خط A و B کنترل میشود و تخلیه فشار به خط T انجام میگیرد. این مدل برای سیستمهایی که در هر دو جهت حرکت عملگر نیاز به حفاظت فشار دارند بسیار کاربردی است.
مدل D؛ کنترل فشار دوگانه با تخلیه ضربدری
این نسخه نیز فشار خطوط A و B را کنترل میکند
اما از آرایش تخلیه ضربدری (Crossed Discharge) بهره میبرد. این طراحی در برخی مدارهای خاص موجب بهبود عملکرد و کاهش افت فشار میشود.
محدودههای مختلف تنظیم فشار
شیر RQ4M همچنین در چهار بازه تنظیم فشار عرضه میشود تا امکان انتخاب دقیق شیر متناسب با نیاز هر مدار را فراهم باشد.
- تا ۷۰ بار (کد ۳)
- تا ۱۴۰ بار (کد ۴)
- تا ۲۱۰ بار (کد ۵)
- تا ۳۲۰ بار (کد ۶)
مزایای شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M
استفاده از این شیر مزایای متعددی برای طراحان و بهرهبرداران سیستمهای هیدرولیک به همراه دارد.
دقت بالا در کنترل فشار
ساختار پیلوتی موجب میشود فشار تنظیمشده با دقت بالا حفظ شود و نوسانات فشار کاهش یابد.
نصب سریع و آسان
طراحی مادولار امکان نصب مستقیم زیر شیرهای کنترل جهت CETOP 05 را فراهم میکند و نیاز به لولهکشی اضافی را از بین میبرد.
قابلیت کار در فشارهای بالا
حداکثر فشار کاری ۳۲۰ بار، استفاده از این شیر را در بسیاری از سیستمهای صنعتی سنگین ممکن میسازد.
کاهش فضای مورد نیاز
به دلیل طراحی زیرشیری، این شیر حجم کلی پاورپک یا یونیت هیدرولیکی را کاهش میدهد و طراحی سیستم را فشردهتر میکند.
قابلیت انتخاب گسترده
وجود نسخههای مختلف برای خطوط P، A و A/B و همچنین بازههای متنوع تنظیم فشار، انعطافپذیری بالایی در طراحی مدار ایجاد میکند.
کیفیت ساخت بالا
تولید این شیر بر اساس استانداردهای بینالمللی دوپلوماتیک باعث افزایش طول عمر، قابلیت اطمینان و عملکرد پایدار آن در شرایط کاری سخت میشود.
کاربرد شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M
مهندسان و تولیدکنندگان از شیر RQ4M به دلیل کنترل دقیق فشار و طراحی فشرده در صنایع مختلف استفاده میکنند.
یونیتهای هیدرولیکی صنعتی
در پاورپکها و یونیتهای صنعتی برای محافظت از تجهیزات در برابر افزایش فشار و تثبیت عملکرد مدار کاربرد گستردهای دارد.
ماشینآلات متحرک و راهسازی
در تجهیزاتی مانند جرثقیلها، بالابرها، ماشینآلات عمرانی و تجهیزات معدنی از این شیر برای جلوگیری از اعمال فشار بیش از حد به عملگرها استفاده میشود.
صنایع نفت، گاز و پتروشیمی
سیستمهای هیدرولیکی مورد استفاده در تجهیزات حفاری، خطوط انتقال و واحدهای فرآیندی نیازمند کنترل دقیق فشار هستند و RQ4M میتواند نقش مهمی در این زمینه ایفا کند.
صنایع نظامی
قابلیت اطمینان و ایمنی از موارد بسیار مهم در سامانههای هیدرولیکی نظامی است و به همین دلیل از این شیر برای حفاظت مدار و کنترل فشار استفاده میشود.
صنایع دارویی و تولیدی
در ماشینآلات بستهبندی، خطوط تولید و تجهیزات اتوماسیون صنعتی از این محصول برای حفظ پایداری عملکرد تجهیزات استفاده میشود.
تمامی سیستمهای مبتنی بر توان هیدرولیک
بهطور کلی هر صنعتی که از نیروی هیدرولیک برای انتقال توان استفاده میکند میتواند از مزایای این شیر بهرهمند شود.
خرید شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M؛ راهکار مطمئن حفاظت هیدرولیک
شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M یکی از پرکاربردترین شیرهای فشارشکن مادولار در سیستمهای هیدرولیک است که با ساختار پیلوتدار، استاندارد نصب CETOP 05، حداکثر فشار کاری ۳۲۰ بار و دبی ۱۰۰ لیتر بر دقیقه، امکان کنترل دقیق و مطمئن فشار را فراهم میکند.
دوپلوماتیک مدلهای متنوعی از این تجهیز را برای کنترل فشار در خطوط تولید عرضه میکند. نصب آسان و کیفیت ساخت بالا، شیر RQ4M را به راهکاری مطمئن برای حفاظت از سیستمهای هیدرولیکی در صنایع مختلف، از ماشینآلات راهسازی و نفت و گاز گرفته تا یونیتهای صنعتی و تجهیزات اتوماسیون، تبدیل کرده است. برای استعلام قیمت بهروز میتوانید با کارشناسان ما در ارتباط باشید.
