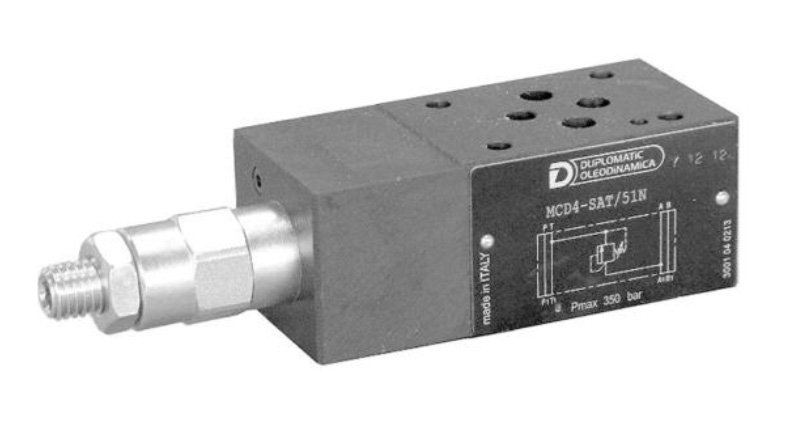

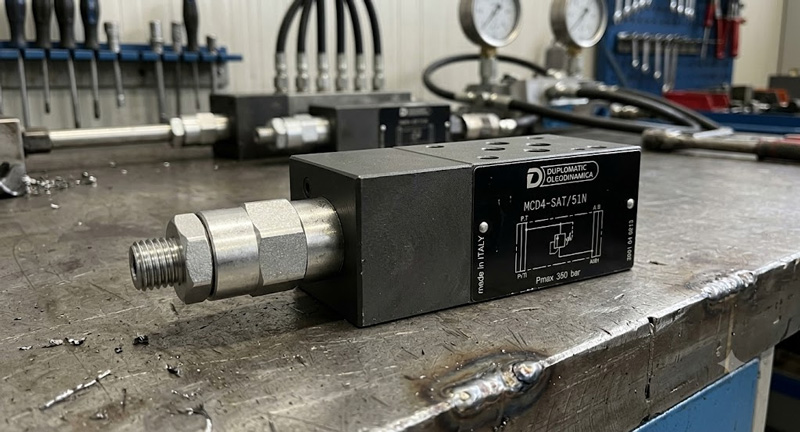

شیر کنترل فشار زیر شیری دوپلوماتیک MCD یکی از شیرهای مدولار پرکاربرد این برند در سامانههای هیدرولیک صنعتی است که از آن برای محدود کردن فشار و محافظت از مدار در برابر افزایش بیش از حد فشار استفاده میشود. با طراحی طبق استاندارد ISO 4401-03 (CETOP 03)، به دلیل نصب مستقیم در زیر شیرهای کنترل جهت، به لولهکشی اضافی نیاز ندارد و راهکاری ساده و قابل اعتماد برای کنترل فشار مدار ارائه میدهد.
عملکرد مستقیمکار (Direct Operated)، ابعاد فشرده و امکان انتخاب پیکربندیهای مختلف، به مهندسان امکان میدهد از شیر MCD در طیف گستردهای از ماشینآلات صنعتی، تجهیزات تولیدی و سامانههای هیدرولیکی استفاده کنند. دوپلوماتیک این سری را برای فشارهای کاری تا ۳۵۰ بار طراحی کرده است و آن را در نسخههای مختلف برای کنترل هیدرولیک خط P یا خطوط A و B ارائه میدهد.
دیتاشیت و کاتالوگ شیر کنترل فشار زیر شیری دوپلوماتیک MCD

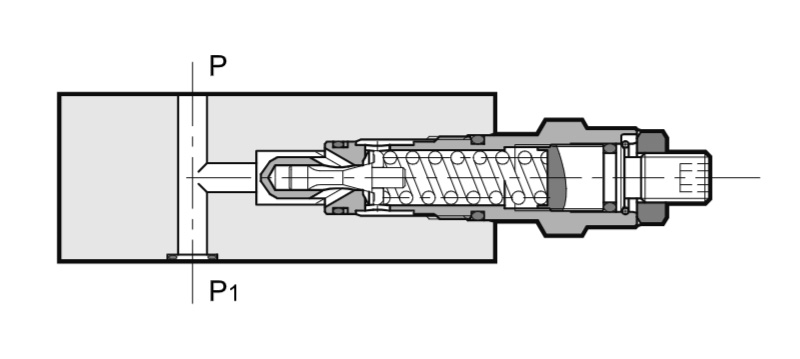

ساختار شیر کنترل فشار زیر شیری دوپلوماتیک MCD
محل نصب شیر کنترل فشار MCD با عملکرد مستقیم، میان زیرصفحه و شیر کنترل جهت هیدرولیک است تا از افزایش فشار مدار فراتر از مقدار مشخص، جلوگیری کند. طراحی مدولار این محصول امکان نصب سریع و آسان را فراهم میکند و امکان میدهد که بدون تغییر اساسی در مدار یا افزودن لولههای جدید، خط هیدرولیک قابلیت کنترل فشار را داشته باشد.
استاندارد CETOP 03 مبنای ساخت این شیر است و بدین ترتیب با اغلب شیرهای هیدرولیکی هماندازه نیز سازگار است. وقتی فشار از مقدار تنظیم شده بگذرد، مسیر تخلیه باز و سیال اضافی به مخزن یا مسیر تعیین شده راه مییابد تا پمپ، عملگرها و دیگر اجزای سیستم آسیب نبینند. این ویژگی، MCD را به یکی از اجزای مهم برای افزایش ایمنی و پایداری مدارهای هیدرولیک تبدیل کرده است.
شیوه عملکرد شیر کنترل فشار زیر شیری MCD
در شیر MCD، تعادل میان نیروی فنر و فشار سیال مشخص میکند که مسیر تخلیه در حالت باز یا بسته قرار بگیرد. هنگامی که فشار از حد مجاز فراتر میرود، شیر بهصورت خودکار وارد عمل میشود و با تخلیه بخشی از جریان، از افزایش بیش از حد فشار و آسیب دیدن تجهیزات هیدرولیکی جلوگیری میکند. روند عملکرد این شیر را میتوان به مراحل زیر تقسیم کرد.
- تنظیم فشار مورد نظر: پیش از راهاندازی سیستم، اپراتور مقدار فشار دلخواه را توسط پیچ تنظیم روی شیر مشخص میکند و سپس با استفاده از مهرهی قفلکن، تنظیمات را در جای خود ثابت نگه میدارد.
- کارکرد عادی مدار: تا زمانی که فشار سیال از مقدار تنظیمی کمتر باشد، بخش کنترلی شیر در وضعیت بسته قرار میگیرد و روغن بدون تخلیهی اضافی در مدار جریان پیدا میکند.
- افزایش فشار سیستم: فشار که بالا میرود و به مقدار تعیین شده میرسد، نیروی سیال بر نیروی فنر غلبه میکند.
- باز شدن مسیر تخلیه: در این وضعیت، شیر باز شده و بخشی از سیال به مسیر تخلیه هدایت میشود تا از افزایش بیشتر فشار جلوگیری شود و فشار مدار در محدودهی ایمن باقی بماند.
- بازگشت به حالت اولیه: پس از کاهش فشار، فنر عضو کنترلی را به موقعیت اولیه بازمیگرداند، مسیر تخلیه را میبندد و شرایط عادی عملکرد مدار را دوباره برقرار میکند.
شیر MCD اجرای این فرآیند را بهصورت کاملاً خودکار و پیوسته انجام میدهد و به حفظ پایداری فشار، محافظت از پمپ و عملگرها و افزایش طول عمر تجهیزات هیدرولیکی کمک میکند.
انواع شیر کنترل فشار زیر شیری دوپلوماتیک MCD
سری MCD از شیرهای کنترل فشار دوپلوماتیک، در پیکربندیهای مختلفی تولید میشود تا متناسب با نیاز مدارهای گوناگون باشد. هر مدل برای کنترل فشار در یک یا چند خط هیدرولیکی طراحی شده است. از مهمترین انواع آن میتوان موارد زیر را نام برد.
MCD-SP
مدل MCD-SP فشار را در خط P کنترل میکند و تخلیه به خط T انجام میشود. این نسخه یکی از رایجترین گزینهها برای محدود کردن فشار اصلی مدار است.
MCD-DT
مهندسان مدل MCD-DT را برای کنترل همزمان فشار در خطوط A و B مدار هیدرولیک طراحی کردهاند و تخلیهی هر دو، به خط T صورت میگیرد. این ساختار در مدارهایی که کنترل فشار دو مسیر رفت و برگشت اهمیت دارد کاربرد فراوانی دارد.
دیگر مدلها
علاوه بر این، شرکت دوپلوماتیک نسخههای SAT (کنترل خط A)، SBT (کنترل خط B)، SB و D را عرضه میکند که هر یک متناسب با آرایش مدار هیدرولیک و الزامات مختلف مهندسی انتخاب میشوند. همچنین این شیرهای هیدرولیک با محدودههای تنظیم فشار مختلف شامل ۲۵، ۷۰، ۱۴۰، ۲۱۰ و ۳۵۰ بار عرضه میشوند که انعطاف بالایی در طراحی سیستم ایجاد میکنند.
جدول مشخصات فنی شیر کنترل فشار زیر شیری دوپلوماتیک MCD
طراحی شیر MCD برای استفاده در سیستمهای هیدرولیکی صنعتی با فشار بالاست و از نظر دما، ویسکوزیته و ظرفیت جریان، بازهی کاری مناسبی را پوشش میدهد. مشخصات فنی این محصول مطابق با جدول زیر است.
| مشخصه | مقدار |
|---|---|
| استاندارد نصب | ISO 4401-03 / CETOP 03 |
| نوع عملکرد | مستقیم (Direct Operated) |
| حداکثر فشار کاری | ۳۵۰ بار |
| حداکثر دبی در خطوط تحت کنترل | ۵۰ لیتر بر دقیقه |
| حداکثر دبی خطوط آزاد | ۷۵ لیتر بر دقیقه |
| دمای محیط | ۲۰- تا ۶۰+ درجه سانتیگراد |
| دمای سیال | ۲۰- تا ۸۰+ درجه سانتیگراد |
| محدوده ویسکوزیته سیال | ۱۰ تا ۴۰۰ cSt |
| ویسکوزیته پیشنهادی | ۲۵ cSt |
| محدودههای تنظیم فشار | تا ۲۵، ۷۰، ۱۴۰، ۲۱۰ و ۳۵۰ بار |
| وزن تقریبی مدلهای تکخط | حدود ۱.۴ کیلوگرم |
| ابعاد مدل MCD-SP (خط P) | حدود ۱۵۷ × ۵۲ × ۴۰ میلیمتر |
| ابعاد مدل MCD-DT (خط A و B) | حدود ۲۳۵ × ۵۲ × ۴۰ میلیمتر |
مزایای شیر کنترل فشار زیر شیری دوپلوماتیک MCD
استفاده از شیر MCD مزایای متعددی برای طراحان و بهرهبرداران سیستمهای هیدرولیکی به همراه دارد و به همین دلیل در بسیاری از ماشینآلات صنعتی مورد استفاده قرار میگیرد.
- طراحی مدولار مطابق استاندارد CETOP 03 و ISO 4401
- نصب آسان زیر شیرهای کنترل جهت بدون نیاز به لولهکشی اضافه
- عملکرد مستقیم با پاسخ سریع به افزایش فشار
- کنترل کردن فشار در خط P یا خطوط A و B متناسب با مدل
- امکان انتخاب محدودههای مختلف تنظیم فشار تا ۳۵۰ بار
- ابعاد فشرده و متناسب با مدارهای دارای فضای محدود
- مجهز بودن به پیچ تنظیم فشار و مهره قفلکن برای حفظ تنظیمات
- سازگاری با انواع مدارهای هیدرولیکی صنعتی و ماشینآلات استاندارد
- کمک به محافظت از پمپ، عملگرها و سایر تجهیزات در برابر اضافهفشار
- قابلیت ترکیب با سایر شیرهای مدولار استاندارد دوپلوماتیک و CETOP 03
کاربردهای شیر کنترل فشار زیر شیری دوپلوماتیک MCD
این شیر به دلیل طراحی استاندارد و قابلیت اطمینان بالا، در صنایع مختلف مورد استفاده قرار میگیرد و با افزایش ایمنی، نقش مهمی در کنترل فشار مدار ایفا میکند.
- سیستمهای هیدرولیک ماشینآلات صنعتی
- پرسهای هیدرولیکی و تجهیزات شکلدهی فلزات
- دستگاههای تزریق پلاستیک
- خطوط تولید و اتوماسیون صنعتی
- ماشینآلات راهسازی و عمرانی
- تجهیزات بستهبندی و مونتاژ
- سامانههای انتقال قدرت هیدرولیکی
- ماشینابزارهای CNC و تجهیزات کارگاهی
- مدارهای دارای سیلندر یا موتور هیدرولیکی نیازمند محدودسازی فشار
- سیستمهای نیازمند جلوگیری از ایجاد شوک و پیک فشار
نکات انتخاب و نصب شیر Duplomatic MCD
انتخاب صحیح مدل MCD باید بر اساس محل کنترل فشار، محدوده فشار مورد نیاز و حداکثر دبی مدار انجام شود. برای نمونه، اگر هدف محدود کردن فشار اصلی سیستم باشد، نسخه SP انتخاب مناسبی است، در حالی که برای کنترل فشار خطوط A و B میتوان از مدل DT استفاده کرد. همچنین باید محدودهی تنظیم فشار فنر (۲۵، ۷۰، ۱۴۰، ۲۱۰ یا ۳۵۰ بار) متناسب با نیاز واقعی مدار انتخاب شود تا دقت تنظیم و طول عمر قطعات افزایش یابد.
از سوی دیگر، رعایت کیفیت روغن هیدرولیک و نگهداری ویسکوزیته در محدودهی توصیهشده هم اهمیت زیادی دارد. نصب صحیح مطابق استاندارد CETOP، استفاده از گشتاور مناسب برای پیچهای اتصال و جلوگیری از آلودگی سیال نیز نقش مهمی در عملکرد پایدار این شیر ایفا میکند.
خرید شیر دوپلوماتیک MCD؛ نصب آسان برای محدود کردن فشار هیدرولیک
شیر کنترل فشار زیر شیری MCD یک شیر فشارشکن مدولار با عملکرد مستقیم است که دوپلوماتیک آن را برای کنترل و محدودسازی فشار در مدارهای هیدرولیکی طراحی کرده است. سازگاری با استاندارد CETOP 03 و نصب آسان، امکان انتخاب پیکربندیهای مختلف، محدودههای متنوع تنظیم فشار تا ۳۵۰ بار و محافظت مؤثر از تجهیزات هیدرولیکی، مهمترین ویژگیهای این محصول هستند.
بدین ترتیب، MCD بهعنوان یک راهکار قابل اعتماد و استاندارد برای مدیریت فشار در سیستمهای هیدرولیکی، انتخاب مناسبی برای مهندسان و طراحان است. تجهیز صنعت امکان استعلام قیمت و خرید این محصول را فراهم کرده است.
