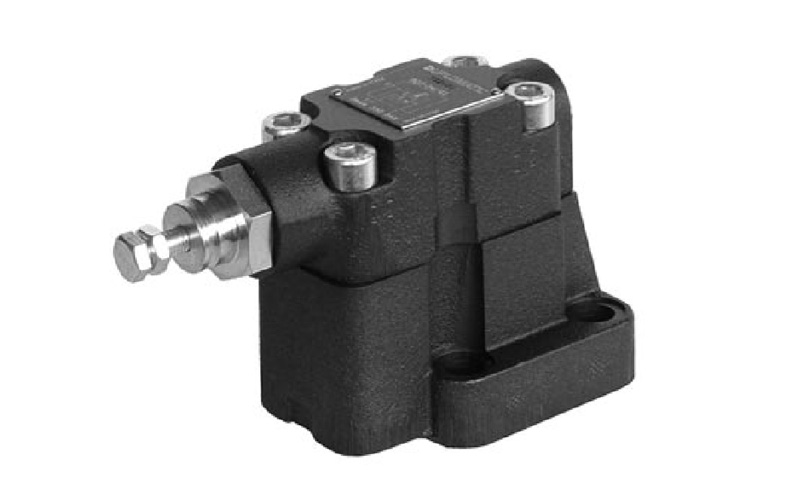

شیر فشار شکن دستی بلوکی دوپلوماتیک

شیر فشار شکن دستی بلوکی دوپلوماتیک یکی از مهم‌ترین تجهیزات کنترلی پایه در سیستم‌های هیدرولیک است که برای محدود کردن فشار مدار و محافظت از تجهیزات در برابر اضافه فشار به‌کار می‌رود. این محصول با نام سری RQ-P* توسط شرکت دوپلوماتیک موشن سلوشنز طراحی شده و از نوع پیلوت‌دار است که حتی در دبی‌های بالا می‌تواند فشار سیستم را با دقت و پایداری مناسبی کنترل کند. نصب این شیر به‌صورت بلوکی یا ساب‌پلیتی انجام می‌شود و همین ویژگی آن را به گزینه‌ای مناسب برای مدارهای صنعتی و مانیفولدهای هیدرولیکی تبدیل کرده است.

افزایش ناگهانی فشار در بسیاری از ماشین‌آلات صنعتی می‌تواند باعث آسیب دیدن پمپ، عملگرها، شیلنگ‌ها یا سایر اجزای سیستم شود. استفاده از شیر فشار شکن دستی بلوکی دوپلوماتیک از بروز چنین مشکلاتی جلوگیری می‌کند و با تخلیه‌ی کنترل شده‌ی سیال، فشار مدار را در محدوده‌ی تعیین‌شده نگه می‌دارد. به همین دلیل این محصول در صنایع مختلف به‌عنوان یکی از اجزای کلیدی سیستم هیدرولیک شناخته می‌شود.

دیتاشیت و کاتالوگ شیر فشارشکن دستی بلوکی دوپلوماتیک

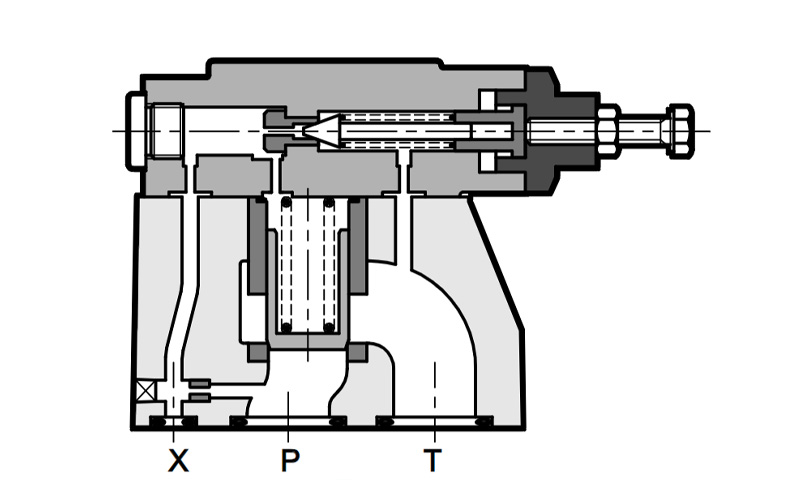

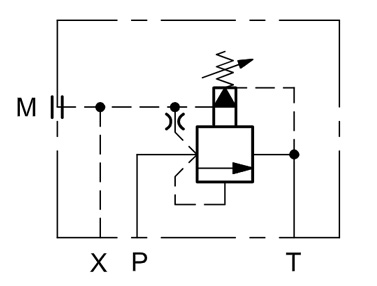

شیوه عملکرد شیر فشار شکن دستی بلوکی دوپلوماتیک

اساس کار این شیر، بر مکانیزم فشارشکن پیلوت‌دار استوار است. ابتدا اپراتور با استفاده از پیچ یا فلکه‌ی تنظیم، فشار مورد نظر را تعیین می‌کند. بنابراین تا زمانی که فشار مدار کمتر از این مقدار باشد، شیر بسته باقی می‌ماند و جریان روغن مطابق طراحی سیستم حرکت می‌کند.

هنگامی که فشار از مقدار تنظیم‌شده فراتر رود، بخش پیلوت فعال شده و مسیر باز شدن مرحله‌ی اصلی شیر را کنترل می‌کند. در نتیجه بخشی از روغن به مسیر تخلیه هدایت می‌شود و فشار مدار کاهش می‌یابد. پس از بازگشت فشار به محدوده‌ی مجاز، شیر دوباره به وضعیت عادی بازمی‌گردد و از تخلیه‌ی غیرضروری سیال جلوگیری می‌کند.

مزیت مهم این طراحی، عملکرد پایدار در دبی‌های بالا و کاهش نوسانات فشاری است. برخلاف برخی شیرهای مستقیم، ساختار پیلوت‌دار باعث می‌شود که تنظیم فشار با دقت بیشتری انجام شده و سیستم در شرایط بار متغیر نیز عملکرد قابل اعتمادی داشته باشد.

انواع شیر فشار شکن دستی بلوکی دوپلوماتیک

خانواده شیرهای فشار شکن دستی بلوکی دوپلوماتیک شامل سری RQ-P* است که در سه مدل اصلی تولید می‌شود. تفاوت این مدل‌ها عمدتاً در ابعاد، ظرفیت عبور جریان و اندازه نصب است. تمامی مدل‌های این سری می‌توانند با بازه‌های مختلف تنظیم فشار شخصی‌سازی شوند و حداکثر فشار کاری آن‌ها به ۳۵۰ بار می‌رسد.

RQ3-P

این مدل کوچک‌ترین عضو خانواده محسوب می‌شود و برای مدارهایی با دبی متوسط مناسب است. حداکثر دبی عبوری آن حدود ۲۰۰ لیتر بر دقیقه بوده و برای بسیاری از ماشین‌آلات صنعتی سبک و متوسط انتخاب مناسبی به شمار می‌رود.

RQ5-P

مدل RQ5-P ظرفیت بیشتری نسبت به RQ3-P دارد و می‌تواند تا ۴۰۰ لیتر بر دقیقه جریان را مدیریت کند. این ویژگی باعث شده است در تجهیزات صنعتی با نیاز به دبی بالاتر کاربرد گسترده‌ای داشته باشد.

RQ7-P

بزرگ‌ترین مدل این خانواده، RQ7-P است که برای سیستم‌های پرظرفیت طراحی شده و توانایی عبور دبی تا ۵۰۰ لیتر بر دقیقه را دارد. این مدل در ماشین‌آلات سنگین و مدارهای هیدرولیکی با حجم جریان بالا مورد استفاده قرار می‌گیرد.

جدول مشخصات فنی شیر فشار شکن دستی بلوکی دوپلوماتیک

بر اساس اطلاعات رسمی سازنده، مشخصات فنی سه مدل اصلی این خانواده به شرح زیر است:

علاوه بر این، این سری در سه بازه‌ی تنظیم فشار متداول تا ۷۰ بار، تا ۲۱۰ بار و تا ۳۵۰ بار قابل انتخاب است تا بتوان آن را متناسب با نیاز هر مدار هیدرولیکی پیکربندی کرد.

مزایای شیر فشار شکن دستی بلوکی دوپلوماتیک

شیر فشار شکن دستی بلوکی دوپلوماتیک سری RQ-P* به دلیل طراحی پیلوت‌دار، کیفیت ساخت بالا و امکان استفاده در شرایط کاری سنگین، جزو گزینه‌های قابل اعتماد برای کنترل فشار در مدارهای هیدرولیک است. علاوه بر حافظت از تجهیزات در برابر اضافه فشار، به افزایش پایداری و ایمنی عملکرد سیستم نیز کمک می‌کند. مهم‌ترین مزایای آن عبارت‌اند از:

• طراحی پیلوت‌دار برای کنترل دقیق و پایدار فشار
• قابلیت تحمل حداکثر فشار کاری ۳۵۰ بار
• عرضه در مدل‌های مختلف با امکان تنظیم بازه‌های مختلف فشار
• ظرفیت عبور دبی بالا
• کاهش احتمال نشتی به دلیل حذف بخشی از اتصالات لوله‌کشی
• قابلیت تنظیم دستی فشار به‌صورت ساده و دقیق
• عملکرد پایدار در مدارهای با بار و دبی متغیر
• مناسب برای طیف گسترده‌ای از ماشین‌آلات و سیستم‌های هیدرولیکی

کاربرد شیر فشار شکن دستی بلوکی دوپلوماتیک

شیر فشار شکن دستی بلوکی دوپلوماتیک برای محافظت از مدارهای هیدرولیکی در برابر افزایش بیش از حد فشار طراحی شده و به دلیل ظرفیت دبی بالا، طراحی پایلوتی و قابلیت تنظیم دستی فشار، در در صنایع مختلف مورد استفاده قرار می‌گیرد. مهم‌ترین موارد استفاده از آن عبارت‌اند از:

• مدارهای هیدرولیکی صنعتی برای محدود کردن و کنترل فشار سیستم
• دستگاه‌های پرس هیدرولیکی و تجهیزات شکل‌دهی فلزات
• ماشین‌آلات تولید و خطوط اتوماسیون کارخانه‌ها
• سیستم‌های هیدرولیکی ماشین‌آلات راه‌سازی و عمرانی
• تجهیزات معدنی و ماشین‌آلات صنایع سنگین
• خطوط نورد، فولاد و صنایع فلزی
• دستگاه‌های تزریق پلاستیک و قالب‌گیری
• ماشین‌آلات کشاورزی مجهز به سیستم هیدرولیک
• یونیت‌های توان هیدرولیک و پاورپک‌ها
• مانیفولدهای هیدرولیکی
• تجهیزات انتقال قدرت هیدرولیکی
• مدارهای نیازمند حفاظت از پمپ، شیرها، سیلندرها و سایر اجزای هیدرولیکی در برابر اضافه‌فشار

راهنمای انتخاب مدل شیر فشار شکن دستی بلوکی

برای انتخاب مدل مناسب از سری RQ*-P باید چند عامل را هم‌زمان در نظر گرفت. نخستین عامل، حداکثر دبی مورد نیاز سیستم است؛ زیرا هر یک از مدل‌های RQ3-P، RQ5-P و RQ7-P ظرفیت مشخصی برای عبور جریان دارند.

عامل دوم، محدوده‌ی فشار مورد نیاز مدار است. انتخاب بازه‌ی تنظیم فشار باید به گونه‌ای انجام شود که با شرایط واقعی عملکرد سیستم تطابق داشته باشد و امکان تنظیم دقیق را فراهم کند. شرایط دمایی محیط، نوع روغن هیدرولیک، فضای نصب و طراحی مانیفولد نیز در انتخاب نهایی اثرگذارند.

همچنین توصیه می‌شود که هنگام طراحی یا ارتقای سیستم هیدرولیک، ظرفیت شیر با حاشیه اطمینان مناسب انتخاب شود تا در شرایط اوج بار نیز عملکرد مطلوب خود را حفظ کند.

خرید شیر فشار شکن دستی بلوکی دوپلوماتیک؛ تنظیم دقیق فشار مدار هیدرولیک

شیر فشار شکن دستی بلوکی دوپلوماتیک سری RQ*-P یکی از محصولات تخصصی برای کنترل فشار در مدارهای هیدرولیکی است که در سه مدل RQ3-P، RQ5-P و RQ7-P عرضه می‌شود. این شیرها با طراحی پایلوتی، قابلیت تحمل فشار تا ۳۵۰ بار، ظرفیت عبور جریان بالا و نصب بلوکی، نقش مهمی در حفاظت از تجهیزات و افزایش پایداری عملکرد سیستم ایفا می‌کنند.

امکان انتخاب بازه‌های مختلف تنظیم فشار، کیفیت ساخت مناسب و کاربرد گسترده در صنایع گوناگون باعث شده که این سری از گزینه‌های قابل اعتماد برای مهندسان و طراحان سیستم‌های هیدرولیکی باشد. امکان استعلام قیمت، مشاوره خرید و انتخاب صحیح مدل این شیر فشارشکن بر اساس دبی، فشار و شرایط کاری در تجهیز صنعت فراهم شده است.
