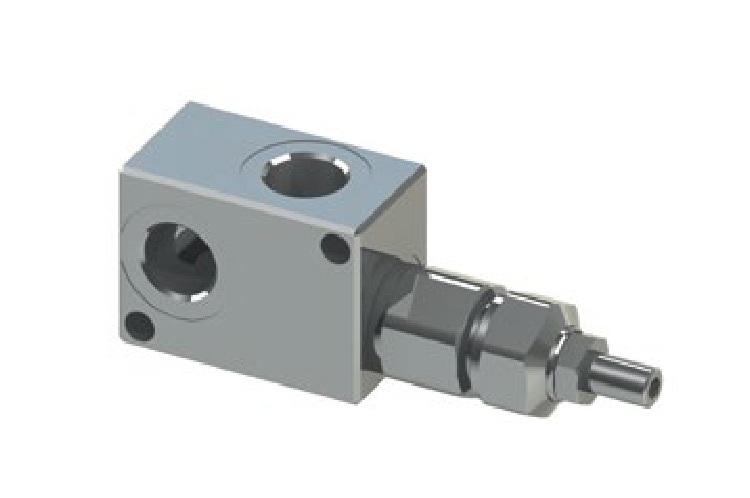

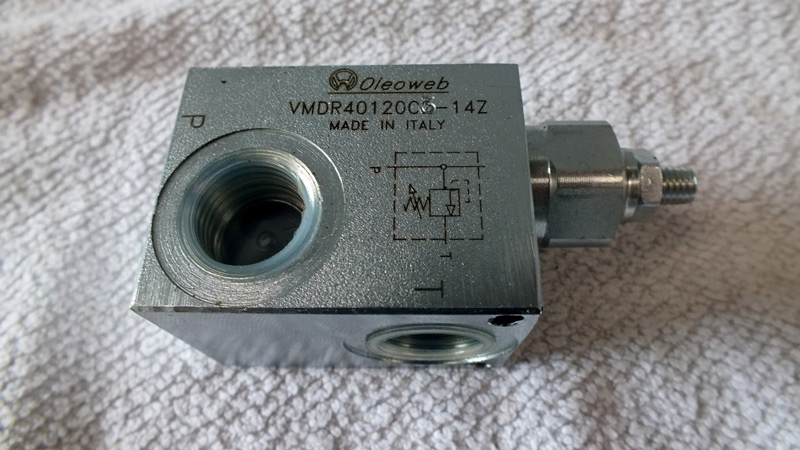

شیر فشار شکن سر راهی اولوب

شیر فشار شکن سر راهی اولوب (Oleoweb Inline Pressure Relief Valve) از جمله مهم‌ترین تجهیزات حفاظتی در مدارهای هیدرولیک است که فشار سیستم را در محدوده‌ی ایمن نگه می‌دارد و از آسیب رسیدن به پمپ، شیلنگ‌ها، اتصالات و عملگرهای هیدرولیکی جلوگیری می‌کند. این شیرها به صورت سر راهی (In-line) در مسیر جریان نصب می‌شوند و با عملکرد مستقیم و طراحی پاپتی (Poppet Type)، در صورتی که فشار هیدرولیک از مقدار تنظیم شده، مسیر تخلیه را باز کرده و از بالا رفتن بیش از حد جلوگیری می‌کنند.

انواع سر راهی خانواده‌ی شیرهای فشار شکن شرکت ایتالیایی اولوب، تحت سری VMDR تولید می‌شوند و به دلیل بدنه‌ی فولادی مقاوم، ابعاد فشرده، محدوده فشار کاری بالا و تنوع سایز و دبی، در بسیاری از ماشین‌آلات صنعتی و متحرک مورد استفاده قرار می‌گیرد. این شیرهای هیدرولیک برای مدارهایی که به حفاظت سریع و مطمئن در برابر افزایش فشار نیاز دارند، یک گزینه‌ی قابل اعتماد محسوب می‌شوند.

دیتاشیت و کاتالوگ شیر فشار شکن سر راهی اولوب

نحوه عملکرد شیر فشار شکن سر راهی اولوب

اساس کار شیر فشار شکن سر راهی اولوب، مانند دیگر شیرهای فشارشکن بر تعادل میان نیروی فنر داخلی و فشار روغن هیدرولیک است. هنگام تنظیم شیر، میزان فشردگی فنر توسط پیچ یا فلکه تنظیم، تعیین می‌شود و فشار باز شدن شیر را مشخص می‌کند.

در شرایط عادی که فشار مدار کمتر از مقدار تنظیمی است، فنر، پاپت داخلی را در وضعیت بسته نگه می‌دارد و تمام جریان در مدار اصلی حرکت می‌کند. اما زمانی که به دلیل افزایش بار یا بسته شدن مسیر خروجی، فشار از حد تنظیم شده فراتر رود، نیروی ناشی از فشار روغن بر نیروی فنر غلبه کرده و پاپت باز می‌شود. در نتیجه بخشی از سیال به مسیر تخلیه هدایت شده و فشار سیستم کاهش می‌یابد.

با بازگشت فشار به محدوده‌ی مجاز، فنر مجدداً پاپت را در جای خود قرار می‌دهد و شیر بسته می‌شود. این فرآیند به صورت خودکار و با سرعت بالایی انجام می‌شود تا از ایجاد اضافه بار در سیستم جلوگیری کند. طراحی مستقیم‌کار (Direct Acting) این سری باعث شده پاسخ شیر به تغییرات فشار بسیار سریع و بنابراین برای بسیاری از کاربردهای صنعتی مناسب باشد.

انواع شیر فشار شکن سر راهی اولوب

شرکت Oleoweb سری VMDR را در چند ظرفیت مختلف تولید کرده است تا نیاز سیستم‌هایی با دبی و سایز اتصال متفاوت را تأمین کند. تفاوت اصلی این مدل‌ها در حداکثر دبی عبوری و ابعاد اتصالات است.

VMDR10

این مدل برای دبی‌های حداکثر ۲۰ لیتر بر دقیقه طراحی شده و در سایزهای ۱/۴ و ۳/۸ اینچ عرضه می‌شود. این مدل برای مدارهای کوچک و تجهیزات سبک مناسب است.

VMDR40

این مدل حداکثر دبی ۴۰ لیتر بر دقیقه را پوشش می‌دهد و با اتصالات ۳/۸ و ۱/۲ اینچ ارائه می‌شود. این شیر در ماشین‌آلات صنعتی با ظرفیت متوسط کاربرد فراوانی دارد.

VMDR90

این نوع برای دبی تا ۸۰ لیتر بر دقیقه طراحی شده و در سایزهای ۱/۲ و ۳/۴ اینچ تولید می‌شود. این مدل در سیستم‌های هیدرولیکی با توان بالاتر مورد استفاده قرار می‌گیرد.

VMDR120

این مدل نیز برای دبی‌های حداکثر ۱۲۰ لیتر بر دقیقه و با اتصالات ۳/۴ و ۱ اینچ عرضه می‌شود و گزینه‌ای مناسب برای مدارهای پرظرفیت و ماشین‌آلات سنگین محسوب می‌شود.

علاوه بر تنوع ظرفیت، این شیرها با بازه‌های مختلف تنظیم فشار نیز تولید می‌شوند و بسته به کد سفارش می‌توان محدوده‌های تنظیمی نظیر ۱۰ تا ۹۰ بار، ۲۰ تا ۲۱۰ بار یا ۷۰ تا ۳۵۰ بار را انتخاب کرد. همچنین مدل‌های مختلف این خانواده شامل کدهایی مانند VMDR10140، VMDR10380، VMDR40380، VMDR40120، VMDR90120، VMDR90340، VMDR120340 و VMDR120100 هستند که هر یک متناسب با سایز اتصال و ظرفیت جریان طراحی شده‌اند.

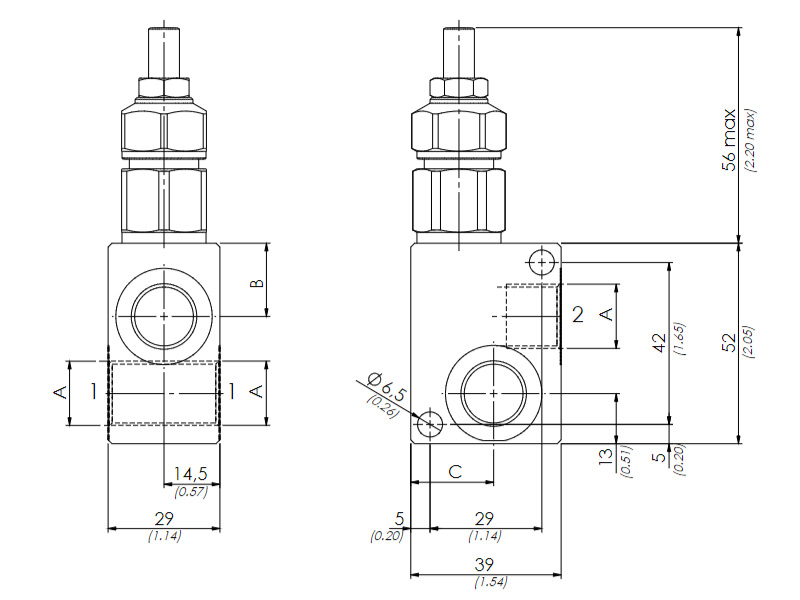

جدول مشخصات فنی شیر فشار شکن سر راهی اولوب

مهم‌ترین مشخصات فنی این محصولات به شرح زیر است:

مزایای شیر فشار شکن سر راهی اولوب

طراحی مهندسی شده و کیفیت ساخت بالا، باعث شده که شیرهای VMDR اولوب در صنایع بسیاری مورد استفاده قرار بگیرند. مهم‌ترین مزایای این محصولات عبارت‌اند از:

• نصب آسان به صورت بین‌راهی بدون نیاز به بلوک‌های پیچیده
• عملکرد مستقیم و واکنش سریع در برابر افزایش فشار
• قابلیت تنظیم فشار متناسب با نیاز مدار
• بدنه فولادی مستحکم با مقاومت مناسب در برابر خوردگی
• تحمل فشار کاری تا ۳۵۰ بار
• عرضه در ظرفیت‌ها و سایزهای متنوع برای کاربردهای مختلف
• ابعاد نسبتاً فشرده و مناسب برای فضاهای محدود
• اجزای داخلی فولادی با دوام بالا
• امکان انتخاب بازه‌های مختلف تنظیم فشار بر اساس نیاز پروژه
• مناسب برای استفاده در مدارهای هیدرولیکی صنعتی و ماشین‌آلات متحرک

کاربردهای شیر فشار شکن سر راهی اولوب

شیر فشار شکن سر راهی اولوب نقش مهمی در افزایش ایمنی و پایداری سیستم‌های هیدرولیکی ایفا می‌کند و جای خود را در طیف گسترده‌ای از صنایع باز کرده است.

مهم‌ترین زمینه‌های کاربرد این محصول به‌صورت زیر است که در بسیاری از این کاربردها، وجود یک شیر فشار شکن قابل اعتماد می‌تواند از خرابی تجهیزات گران‌قیمت جلوگیری کرده، هزینه‌های تعمیرات را کاهش و عمر مفید کل سیستم را افزایش دهد.

• حفاظت از پمپ‌های هیدرولیک در برابر افزایش ناگهانی فشار
• استفاده در پرس‌های هیدرولیکی صنعتی
• ماشین‌آلات فولادسازی و خطوط نورد
• تجهیزات صنایع ذوب فلزات
• ماشین‌آلات راه‌سازی و عمرانی
• سیستم‌های هیدرولیکی کشاورزی
• تجهیزات معدنی و حفاری
• واحدهای انتقال قدرت هیدرولیکی
• ماشین‌آلات تولیدی و خطوط اتوماسیون صنعتی
• مدارهای هیدرولیکی ماشین‌آلات متحرک و نیمه‌سنگین

نکات انتخاب شیر فشار شکن سر راهی اولوب

برای انتخاب صحیح این شیر باید به چند عامل کلیدی توجه شود. نخست، حداکثر دبی مدار باید با ظرفیت مدل انتخابی مطابقت داشته باشد؛ برای مثال استفاده از VMDR10 در سیستمی با دبی ۸۰ لیتر بر دقیقه مناسب نیست. علاوه بر این، سایز اتصال شیر باید با لوله‌کشی یا شیلنگ‌های مدار سازگار باشد تا افت فشار اضافی ایجاد نشود.

همچنین باید محدوده تنظیم فشار متناسب با نیاز سیستم انتخاب شود. اگر فشار کاری مدار در حدود ۱۸۰ بار است، مدلی با بازه تنظیم ۲۰ تا ۲۱۰ بار معمولاً انتخاب منطقی‌تری نسبت به نسخه ۷۰ تا ۳۵۰ بار محسوب می‌شود. رعایت کیفیت روغن، استفاده از فیلتراسیون مناسب و نگهداری دوره‌ای نیز در حفظ عملکرد دقیق شیر اهمیت زیادی دارد.

خرید شیر فشار شکن سر راهی اولوب؛ کنترل باکیفیت محدوده فشار هیدرولیک

شیر فشار شکن سر راهی اولوب یکی از محصولات شناخته شده و باکیفیت برای حفاظت از مدارهای هیدرولیکی در برابر افزایش فشار به‌شمار می‌رود. طراحی مستقیم، بدنه‌ی فولادی مقاوم، قابلیت تحمل فشار تا ۳۵۰ بار، تنوع در دبی و سایز اتصال، این خانواده را به گزینه‌ای مناسب برای طیف وسیعی از کاربردهای صنعتی تبدیل کرده است.

همچنین با توجه به اینکه امکان انتخاب بازه‌های مختلف تنظیم فشار در مدل‌های مختلف این شیر وجود دارد، انتخاب صحیح مدل متناسب با دبی، فشار کاری و شرایط بهره‌برداری نقش مهمی در افزایش ایمنی، کاهش استهلاک تجهیزات و بهبود پایداری سیستم هیدرولیک خواهد داشت. امکان خرید و استعلام قیمت محصولات این خانواده در تجهیز صنعت فراهم شده است.
