شیر بی بار کننده دوپلوماتیک (Duplomatic Unloading Valve) از تجهیزات صنعتی مهم مدارهای هیدرولیک دارای آکومولاتور است که برای کاهش مصرف انرژی، جلوگیری از گرم شدن روغن و افزایش طول عمر پمپ بهکار میرود.
این شیر پس از رسیدن فشار مدار به مقدار تنظیمشده، دبی پمپ را به مخزن هدایت میکند و پمپ را در حالت بیبار قرار میدهد. هنگامی که فشار مدار کاهش پیدا کند، شیر دوباره مسیر پمپ به مدار را باز میکند تا فشار مورد نیاز تأمین شود.
اجزای اصلی شیر بیبارکننده دوپلوماتیک
ساختار شیرهای بیبارکننده دوپلوماتیک به گونهای طراحی شده که بتوانند در فشارهای بالا عملکردی دقیق و پایدار داشته باشند. هر بخش از شیر وظیفهی مشخصی در کنترل فشار و تغییر وضعیت مدار بر عهده دارد.
- بدنه: بدنه معمولاً از فولاد یا چدن مقاوم ساخته میشود و تمامی مجاری عبور روغن و محل نصب اجزای داخلی در آن قرار دارد.
- اسپول یا شاتر اصلی: این قطعه مسیر جریان روغن را کنترل میکند و در پاسخ به تغییرات فشار جابهجا میشود.
- فنر تنظیم فشار: فنر نیروی مرجع شیر را ایجاد میکند و مقدار فشار عملکرد از طریق فشردهسازی آن تنظیم میشود.
- پیچ تنظیم فشار: برای تعیین فشار قطع و وصل شیر مورد استفاده قرار میگیرد.
- شیر یکطرفه: در بسیاری از مدلها از شیر یکطرفه داخلی استفاده میشود تا از تخلیه آکومولاتور از طریق شیر جلوگیری شود.
- پیلوت: فشار مدار را حس کرده و فرمان تغییر وضعیت شیر را صادر میکند.
- سلونوئید: در مدلهای برقی امکان کنترل الکتریکی عملکرد شیر را فراهم میکند.
عملکرد شیر بی بارکننده دوپلوماتیک
شیر بیبارکننده در مدارهایی استفاده میشود که نیاز به نگهداشتن فشار توسط آکومولاتور وجود دارد. در این مدارها، نیاز نیست که بهصورت دائم تحت بار کامل کار کند. شیر بی بار کننده با تشخیص رسیدن فشار به نقطهی تنظیم، جریان پمپ را مستقیماً به مخزن بازمیگرداند و بدین ترتیب توان مصرفی و تولید حرارت کاهش مییابد. این شیر کنترل فشار هیدرولیک در حقیقت ترکیبی از عملکرد شیر اطمینان و عملکرد تخلیه جریان پمپ را ارائه میدهد.
روند کار
- پمپ مدار را شارژ میکند و فشار افزایش مییابد.
- با رسیدن فشار به مقدار تنظیمشده، شیر مسیر تخلیه به مخزن را باز میکند.
- پمپ در حالت بیبار کار میکند و آکومولاتور فشار مدار را نگه میدارد.
- وقتی فشار مدار تا حدود ۶۳% یا ۷۵% مقدار تنظیمی کاهش یابد (بسته به نسخه)، شیر دوباره مسیر پمپ به مدار را باز میکند.
نحوه عملکرد در مدارهای آکومولاتوری
عملکرد این شیر هیدرولیک وابسته به وجود آکومولاتور است. آکومولاتور فشار را در مدار ذخیره میکند و در زمان بیبار شدن پمپ، انرژی لازم را تأمین میکند. طبق کاتالوگهای دوپلوماتیک، نبود آکومولاتور، پیششارژ نامناسب آن یا تنظیم نادرست فشار میتواند باعث سوئیچینگ مداوم شیر و ایجاد ضربات فشاری شود. به همین دلیل توصیه میشود آکومولاتور تا حد امکان نزدیک به شیر نصب شود.
مشخصات فنی شیر بیبارکننده دوپلوماتیک
در جدول زیر مشخصات عمومی شیرهای بیبارکننده دوپلوماتیک بهویژه برای سریهای MRQA و RQM*-P بیان شده است. هرچند بسته به مدل انتخابی، مقادیر دقیق میتواند متفاوت باشد.
| مشخصه | مقدار |
|---|---|
| نوع شیر | بیبارکننده |
| سریهای رایج | MRQA، RQR، RQA، RQRM، RQAM، RQM*-P |
| حداکثر فشار کاری | ۳۵۰ bar |
| بازه تنظیم فشار | حدود ۲۵ تا ۲۸۰ bar |
| فشار بازگشت | ۶۳% تا ۷۵% فشار تنظیمی |
| حداکثر دبی سری MRQA | ۴۰ L/min |
| حداکثر دبی سری ۰۳ | ۲۰۰ L/min |
| حداکثر دبی سری ۰۵ | ۴۰۰ L/min |
| حداکثر دبی سری ۰۷ | ۵۰۰ L/min |

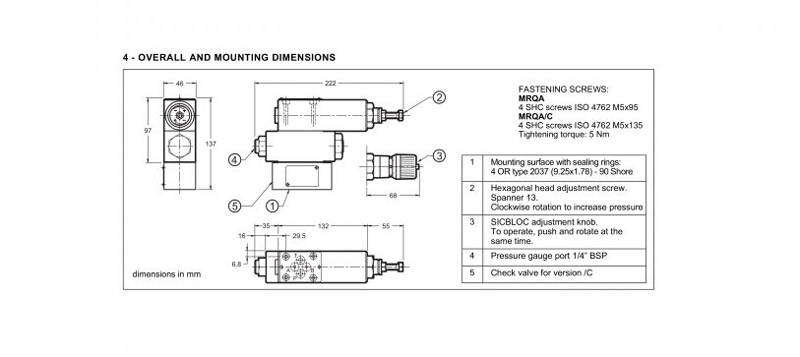

| نوع نصب MRQA | ISO 4401-03 (CETOP 3) |
| نوع نصب سری RQ | ISO 6264 |
| نوع کنترل | خودکار یا سلونوئیدی |
| شیر یکطرفه داخلی | در مدلهای RQA و RQAM |
| سیال کاری | روغنهای هیدرولیک معدنی |
| محدوده گرانروی مجاز | ۱۰ تا ۴۰۰ cSt |
| گرانروی پیشنهادی | ۲۵ تا ۱۰۰ cSt |
| دمای سیال | ۲۰- تا ۸۰+ درجه سانتیگراد |
| دمای محیط | ۲۰- تا ۵۰+ درجه سانتیگراد |
| درجه آلودگی روغن | ISO 4406 کلاس ۱۹/۱۷/۱۴ یا بهتر |
| کاربرد اصلی | مدارهای دارای آکومولاتور |
انواع شیر بیبارکننده دوپلوماتیک
دوپلوماتیک چند خانواده اصلی از شیرهای بیبارکننده را عرضه میکند که هر کدام برای محدوده دبی، نوع نصب و نحوه کنترل متفاوت طراحی شدهاند. انتخاب صحیح سری بر اساس دبی مورد نیاز، فشار کاری و وجود یا عدم وجود شیر یکطرفه داخلی انجام میشود.
| سری | ویژگی اصلی |
|---|---|

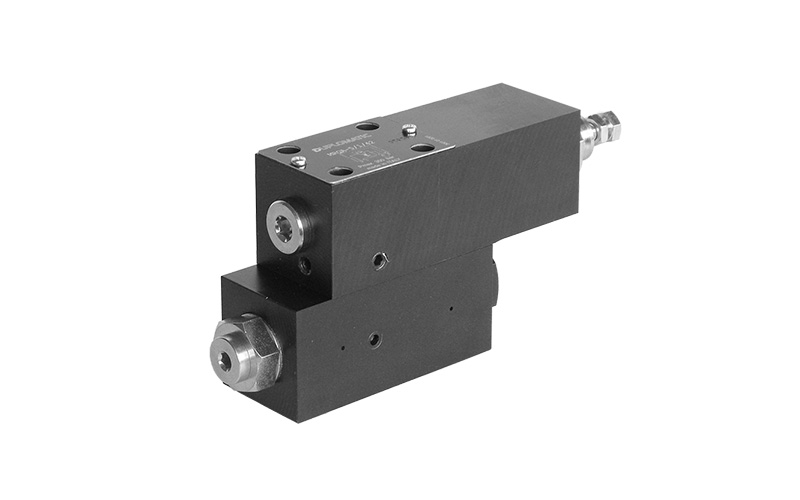

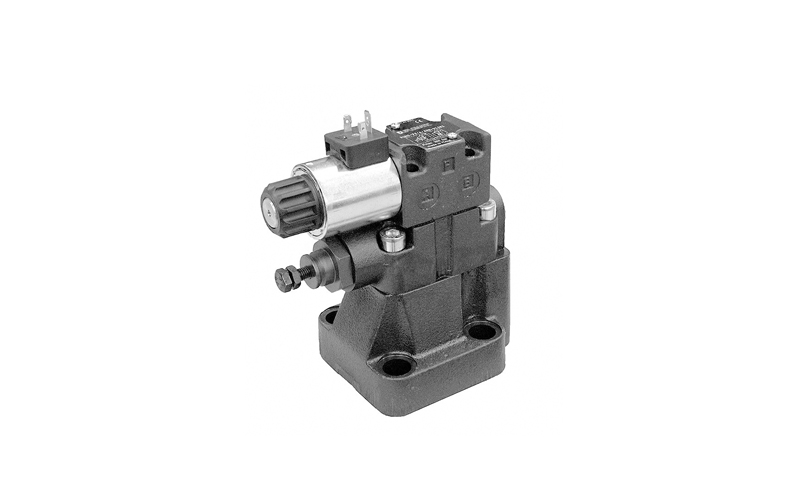

| MRQA | شیر بیبارکننده خودکار برای مدارهای هیدرولیک دارای آکومولاتور با حداکثر دبی ۴۰ لیتر بر دقیقه. این سری پس از رسیدن فشار به مقدار تنظیمی، پمپ را بیبار کرده و با کاهش فشار مدار مجدداً وارد مدار میشود. |
| RQR3-P / RQR5-P / RQR7-P | شیرهای بیبارکننده خودکار برای مدارهای دارای آکومولاتور. این مدلها دارای پورت پایلوت برای استفاده از شیر یکطرفه راهدور (Remote Check Valve) هستند. |
| RQA5-P / RQA7-P | نسخههای خودکار مجهز به شیر یکطرفه داخلی (Integrated Check Valve) که نیاز به نصب شیر یکطرفه خارجی را کاهش میدهند. |
| RQRM3-P / RQRM5-P / RQRM7-P | شیرهای بیبارکننده با تهویه (Venting) سلونوئیدی برای مدارهای آکومولاتوری. این مدلها امکان کنترل الکتریکی فرآیند بیبار شدن پمپ را فراهم میکنند و دارای پورت X برای پایلوت شیر یکطرفه راهدور هستند. |
| RQAM5-P / RQAM7-P | مدلهای سلونوئیدی مجهز به شیر یکطرفه داخلی که علاوه بر کنترل الکتریکی، از تخلیه آکومولاتور از طریق شیر جلوگیری میکنند. |
| خانواده RQ**-P و RQ*M*-P | خانواده صنعتی شیرهای بیبارکننده دوپلوماتیک برای نصب روی زیرپلیت ISO 6264 با فشار کاری تا ۳۵۰ بار و دبی حداکثر ۵۰۰ لیتر بر دقیقه. این خانواده شامل نسخههای خودکار و سلونوئیدی است. |
مزایای شیر بیبارکننده دوپلوماتیک
استفاده از شیر بی بار کننده تنها برای کنترل فشار نیست؛ هدف اصلی آن بهینهسازی عملکرد کل سیستم هیدرولیک است. در بسیاری از ماشینآلات صنعتی، پمپ بخش قابل توجهی از انرژی را مصرف میکند و بیبار کردن پمپ در زمان عدم نیاز به دبی، تأثیر محسوسی بر راندمان سیستم دارد.
- کاهش مصرف انرژی: پمپ فقط هنگام نیاز واقعی تحت بار قرار میگیرد.
- کاهش تولید حرارت: برگشت کنترلشده جریان به مخزن از افزایش دمای روغن جلوگیری میکند.
- افزایش عمر پمپ و تجهیزات: کاهش زمان کار تحت فشار بالا موجب کاهش استهلاک میشود.
- پایداری فشار مدار: آکومولاتور و شیر با هم فشار را در محدوده مشخص نگه میدارند.
- افت فشار کمتر در مدلهای دبی بالا: استفاده از شاتر متعادل با گذرگاههای بزرگ باعث کاهش افت فشار میشود.
کاربرد شیر بیبارکننده دوپلوماتیک
شیرهای بیبارکننده دوپلوماتیک در ماشینآلاتی کاربرد دارند که نیاز به ذخیره انرژی هیدرولیکی و تأمین دورهای فشار دارند. این کاربردها معمولاً شامل سیستمهایی است که در آنها مصرف لحظهای دبی زیاد است ولی نیاز دائمی به کار پمپ با بار کامل وجود ندارد.
- پرسهای هیدرولیک
- دستگاههای تزریق پلاستیک
- سیستمهای هیدرولیک صنعتی دارای آکومولاتور
- پاورپکهای هیدرولیک
- ماشینآلات ساختمانی و راهسازی
- سیستمهای نگهدارنده فشار و ذخیره انرژی
نکات مهم نصب و راهاندازی
نصب صحیح این شیر تأثیر مستقیمی بر عملکرد و طول عمر سیستم دارد. مهمترین نکته، استفاده از آکومولاتور با پیششارژ مناسب و جلوگیری از تخلیه آن از طریق شیر در حالت باز است.
- از وجود آکومولاتور با پیششارژ صحیح اطمینان حاصل کنید.
- آکومولاتور را تا حد امکان نزدیک به شیر نصب کنید.
- در صورت نیاز، از شیر یکطرفه داخلی یا راهدور استفاده کنید تا از تخلیه آکومولاتور جلوگیری شود.
- فشار تنظیمی را متناسب با فشار کاری سیستم و ظرفیت آکومولاتور انتخاب کنید.
- از روغن هیدرولیک با گرانروی و تمیزی مناسب استفاده شود.
هشدار عملکردی: سوئیچینگ مداوم شیر معمولاً نشانه نبود آکومولاتور، پیششارژ نامناسب آن، یا تنظیم نادرست فشار است و میتواند باعث ضربات فشاری و ناپایداری مدار شود.
تفاوت شیر بیبارکننده با شیر اطمینان معمولی
شیر بیبارکننده و اطمینان هر دو در مدارهای هیدرولیک نقش مهمی دارند، اما هدف و نحوهی عملکرد آنها کاملاً متفاوت است. شیر اطمینان بیشتر بهعنوان عنصر حفاظتی عمل میکند، در حالی که شیر بیبارکننده برای مدیریت هوشمندانهی جریان پمپ و کاهش مصرف انرژی در مدارهای دارای آکومولاتور بهکار میرود.
| ویژگی | شیر بیبارکننده | شیر اطمینان معمولی |
|---|---|---|
| هدف اصلی | بیبار کردن پمپ و کاهش مصرف انرژی در مدار | محدود کردن حداکثر فشار و حفاظت از سیستم |
| نقش در مدار | مدیریت عملکرد پمپ در کنار آکومولاتور | حفاظت اضطراری از اجزای سیستم |
| واکنش به فشار | در فشار تنظیمی مسیر پمپ را به مخزن باز میکند | در فشار بیش از حد، مسیر اضافی برای تخلیه فشار باز میکند |
| شرایط استفاده | مدارهای دارای آکومولاتور و ذخیره انرژی | تقریباً در تمام مدارهای هیدرولیک |
| حالت عملکرد پمپ | پمپ میتواند در حالت بیبار کار کند | پمپ همواره تحت فشار مدار قرار دارد |
| نیاز به آکومولاتور | معمولاً ضروری است | ضروری نیست |
| نوع عملکرد | کنترلی و بهینهسازی انرژی | ایمنی و محدودسازی فشار |
| تأثیر بر دما و انرژی | کاهش مصرف انرژی و کاهش تولید حرارت | تأثیر مستقیم بر مصرف انرژی ندارد |
| نقش در حفاظت سیستم | غیرمستقیم | مستقیم و حیاتی |
| کاربرد اصلی | سیستمهای هیدرولیک پیشرفته، پاورپکها، پرسها | حفاظت عمومی مدارهای هیدرولیک |
خرید شیر بیبارکننده دوپلوماتیک؛ ایمنی در مدار هیدرولیک
شیر بیبارکننده دوپلوماتیک یک راهکار تخصصی برای مدارهای هیدرولیک دارای آکومولاتور است که با تخلیهی کنترل شدهی جریان پمپ، مصرف انرژی را کاهش میدهد و از افزایش دمای روغن جلوگیری میکند. سریهای مختلف بسته به دبی، نوع نصب و نیاز به کنترل سلونوئیدی قابل انتخاب هستند.
فشار کاری تا ۳۵۰ bar و دبی تا ۵۰۰ L/min در برخی مدلها، این شیرها را برای کاربردهای صنعتی سنگین مناسب کرده است. انتخاب صحیح مدل، تنظیم مناسب فشار و استفاده از آکومولاتور با پیششارژ درست، کلید دستیابی به عملکرد پایدار و طول عمر بالای سیستم هیدرولیک با کمک این شیرآلات صنعتی محسوب میشود.
