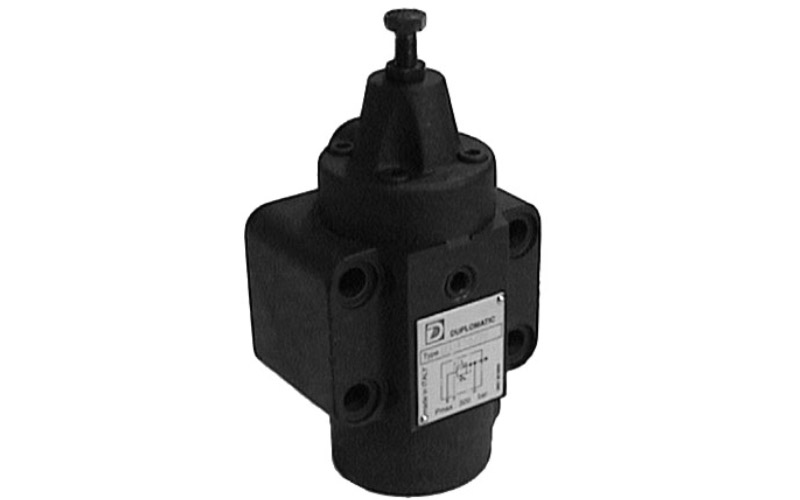

شیر کنترل فشار دوپلوماتیک S-U-T-X از محصولات پرکاربرد شرکت دوپلوماتیک موشن سلوشنز در حوزهی کنترل فشار هیدرولیک است. این شیر با تغییر آرایش میتواند عملکرد متفاوتی ارائه دهد و همین ویژگی آن را به تجهیزی پرکاربرد در بسیاری از ماشینآلات صنعتی، تجهیزات پرس، سیستمهای بالابر و ماشینآلات راهسازی تبدیل کرده است.
سری S-U-T-X در واقع خانوادهای از شیرهای کنترل فشار را شامل میشود که با تغییر آرایش داخلی میتوانند چهار عملکرد متفاوت شامل شیر ترتیبی (Sequence Valve)، شیر بیبارکننده (Unloading Valve)، شیر پسفشار (Backpressure Valve) و شیر متعادلکننده یا کانتربالانس (Counterbalance Valve) را ارائه دهند. این شیرها به صورت نرمال بسته (Normally Closed) طراحی شدهاند و عملکرد آنها بر اساس فشار پیلوت انجام میشود.
دیتاشیت و کاتالوگ شیر کنترل فشار S-U-T-X دوپلوماتیک

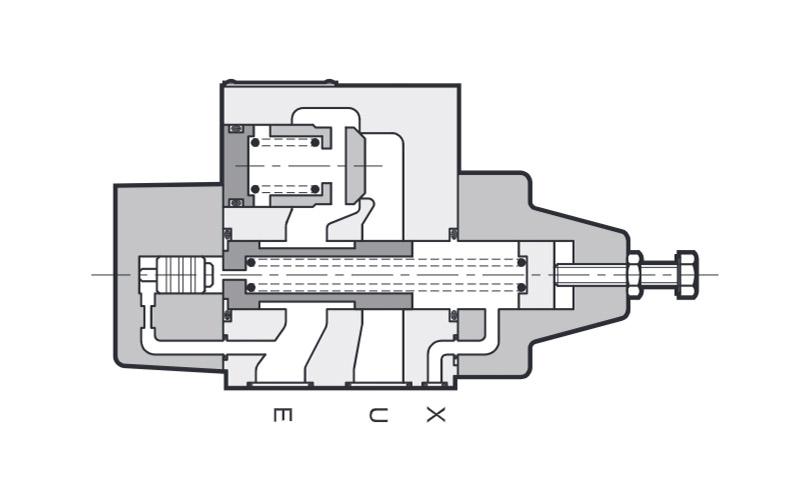

نحوه عملکرد شیر دوپلوماتیک S-U-T-X
شیر کنترل فشار هیدرولیک S-U-T-X با نصب بلوکی (Subplate Mounted)، برای کنترل، توزیع و مدیریت فشار در بخشهای مختلف مدار به کار میرود. این شیرها با وجود شباهت ساختاری، بسته به نحوهی اتصال مجاری داخلی و آرایش اجزا میتوانند یکی از چهار وظیفهی مهم کنترل فشار را انجام دهند.
با توجه به اینکه امکان تبدیل یک مدل به مدل دیگر از طریق تغییر موقعیت درپوشهای فوقانی و تحتانی وجود دارد، این خانواده از شیرها انعطافپذیری بالایی در طراحی و نگهداری سیستمهای هیدرولیکی ایجاد میکند.
اساس عملکرد این شیرها بر تعادل میان فشار پیلوت و نیروی فنر تنظیمکننده است. در حالت عادی، شیر بسته باقی میماند. هنگامی که فشار سیال به مقدار تنظیمشده برسد، فشار پیلوت بر پیستون داخلی اثر کرده و بر نیروی فنر غلبه میکند. در نتیجه مسیر عبور روغن باز شده و عملکرد موردنظر شیر آغاز میشود.
این مکانیزم باعث میشود شیر تنها در فشارهای از پیش تعیینشده وارد عمل شود و کنترل دقیقی بر رفتار مدار هیدرولیک داشته باشد. وجود چهار محدوده تنظیم فشار نیز امکان استفاده از این شیرها را در کاربردهای متنوع صنعتی فراهم میکند.
جدول مشخصات فنی شیر دوپلوماتیک S-U-T-X
در جدول زیر، مهمترین مشخصات فنی این سری شیرهای دوپلوماتیک بر اساس اطلاعات رسمی سازنده ارائه شده است تا مهندسان و طراحان سیستمهای هیدرولیک بتوانند متناسب با نیاز کاربردی خود، مدل مناسب را انتخاب کنند.
| مشخصه | سایز ۳ | سایز ۵ |
|---|---|---|
| حداکثر فشار کاری | ۳۲۰ بار | ۲۵۰ بار |
| حداکثر دبی | ۶۰ لیتر بر دقیقه | ۱۵۰ لیتر بر دقیقه |
| محدوده دمای محیط | ۲۰- تا ۶۰+ درجه سانتیگراد | ۲۰- تا ۶۰+ درجه سانتیگراد |
| محدوده دمای سیال | ۲۰- تا ۸۰+ درجه سانتیگراد | ۲۰- تا ۸۰+ درجه سانتیگراد |
| محدوده ویسکوزیته سیال | ۱۰ تا ۴۰۰ cSt | ۱۰ تا ۴۰۰ cSt |
| ویسکوزیته پیشنهادی | ۲۵ cSt | ۲۵ cSt |
| وزن شیر | ۵.۸ کیلوگرم | ۶.۷ کیلوگرم |

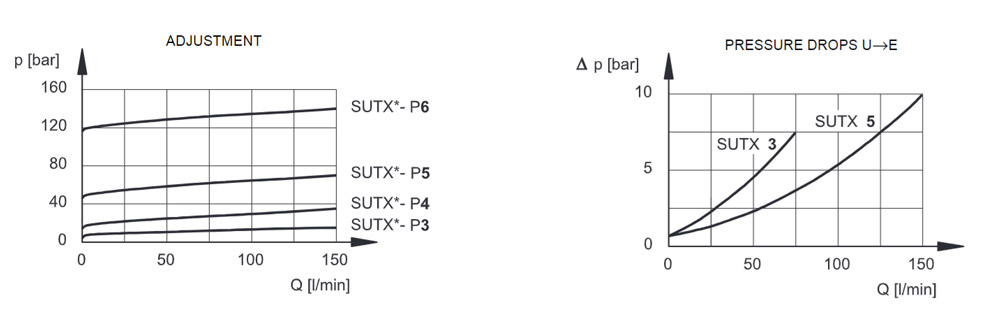

محدودههای تنظیم فشار
برای پاسخگویی به نیازهای مختلف صنعتی، این شیرها در چند محدوده تنظیم فشار تولید میشوند. انتخاب صحیح محدوده فشار، تأثیر مستقیمی بر دقت عملکرد و طول عمر سیستم دارد. محدودههای متداول تنظیم فشار عبارتاند از:
- ۱۰ تا ۳۵ بار
- ۱۵ تا ۷۰ بار
- ۳۵ تا ۱۴۰ بار
- ۵۰ تا ۲۱۰ بار
این تنوع امکان استفاده از سری S-U-T-X را در طیف گستردهای از مدارهای هیدرولیکی فراهم میکند.
انواع شیر کنترل فشار دوپلوماتیک S-U-T-X
یکی از مهمترین ویژگیهای این خانواده، ارائه چهار عملکرد مختلف در قالب چهار مدل اصلی است. هر یک از این مدلها برای پاسخگویی به نیاز مشخصی در مدارهای هیدرولیک طراحی شدهاند.
شیر ترتیبی S*-P (Sequence Valve)
شیر S*-P برای کنترل ترتیبی عملگرها در مدارهای هیدرولیکی به کار میرود. در بسیاری از سیستمها لازم است یک عملگر ابتدا عملیات خود را تکمیل کند و سپس عملگر دوم وارد مدار شود. شیر ترتیبی این وظیفه را بر عهده دارد.
با رسیدن فشار مدار اولیه به مقدار تنظیم شده، شیر باز شده و سیال را به شاخه دوم مدار هدایت میکند. در این حالت فشار در شاخه اول حفظ میشود و عملگر دوم پس از تکمیل مرحله اول فعال خواهد شد. نمونه رایج این کاربرد، کنترل دو سیلندر هیدرولیکی است که باید به ترتیب مشخصی حرکت کنند.

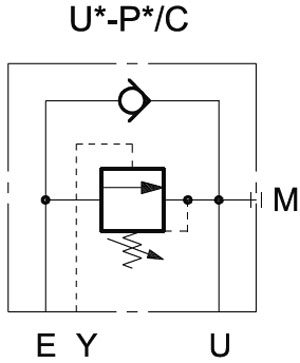

شیر بیبارکننده U*-P (Unloading Valve)
مدل U*-P به عنوان شیر آنلودینگ یا بیبارکننده شناخته میشود. این شیر در مدارهایی که از چند پمپ استفاده میکنند کاربرد فراوانی دارد. هدف اصلی آن خارج کردن یک پمپ از مدار در زمانی است که دیگر به دبی بالای آن نیاز نیست.
برای مثال در پرسهای هیدرولیکی معمولاً در مرحله نزدیک شدن ابزار به قطعه کار، دبی بالا مورد نیاز است؛ اما هنگام اعمال نیرو به فشار زیاد و دبی کم نیاز داریم. در این شرایط شیر U*-P پس از رسیدن فشار به مقدار تنظیمی، پمپ دبی بالا را بیبار کرده و تنها پمپ فشار بالا در مدار باقی میماند. این موضوع علاوه بر کاهش مصرف انرژی، باعث افزایش عمر تجهیزات نیز میشود.
شیر پس فشار T*-P (Backpressure Valve)
شیر T*-P برای ایجاد فشار برگشتی کنترلشده در مدار طراحی شده است. در بسیاری از سیستمهای هیدرولیکی، نبود فشار برگشتی مناسب میتواند باعث حرکت ناگهانی و غیرقابل کنترل بار شود.
این شیر به صورت نرمال بسته بوده و تنها زمانی باز میشود که فشار به مقدار تنظیمی برسد. ایجاد بکپرشر (پسفشار) کنترل شده موجب میشود حرکت بار نرمتر و پایدارتر انجام شود. این ویژگی بهویژه در سیستمهایی که با بارهای معلق یا متغیر سروکار دارند اهمیت زیادی دارد.

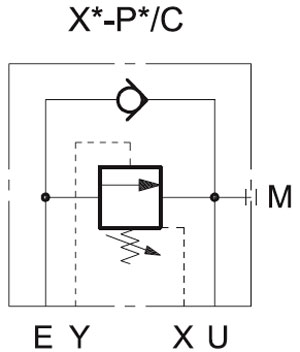

شیر متعادلکننده X*-P (Counterbalance Valve)
مدل X*-P که با نام شیر کانتربالانس یا متعادلکننده شناخته میشود، برای کنترل و نگهداری بار در مدارهای هیدرولیکی استفاده میشود. این شیر تا زمانی که فشار پیلوت به مقدار تنظیمی نرسد بسته باقی میماند.
وظیفه اصلی آن جلوگیری از سقوط ناگهانی بار و حفظ تعادل سیستم است. به همین دلیل در جرثقیلها، بالابرها، بازوهای هیدرولیکی و تجهیزات حمل بار کاربرد فراوانی دارد. استفاده از این شیر باعث افزایش ایمنی و کنترل بهتر حرکت عملگرها میشود.
مزایای شیر کنترل فشار دوپلوماتیک S-U-T-X
استفاده از این سری شیرها مزایای متعددی برای طراحان و بهرهبرداران سیستمهای هیدرولیک به همراه دارد. طراحی مهندسیشده دوپلوماتیک باعث شده این محصولات در صنایع مختلف به عنوان گزینهای قابل اعتماد شناخته شوند. مهمترین مزایای این شیرها عبارتاند از:
- کنترل دقیق فشار در بخشهای مختلف مدار
- امکان اجرای عملکردهای ترتیبی در سیستمهای چندعملگره
- کاهش مصرف انرژی از طریق بیبار کردن پمپها
- جلوگیری از حرکات ناگهانی و کنترلنشده بار
- حفظ تعادل بارهای معلق و افزایش ایمنی
- قابلیت استفاده در دبیها و فشارهای مختلف
- وجود نسخه مجهز به چک ولو برای عبور آزاد سیال در مسیر برگشت
- قابلیت تبدیل و پیکربندی برای چهار عملکرد مختلف در یک خانواده محصول
کاربردهای شیر دوپلوماتیک S-U-T-X
به دلیل انعطافپذیری بالا و قابلیت انجام چندین وظیفه کنترلی، این سری در صنایع مختلف مورد استفاده قرار میگیرد. انتخاب نوع مناسب از میان مدلهای S، U، T و X امکان طراحی مدارهای هیدرولیکی کارآمدتر و ایمنتر را فراهم میکند.
سیستمهای پرس هیدرولیکی
در دستگاههای پرس، شیر U*-P برای مدیریت مدارهای فشار بالا و فشار پایین کاربرد دارد. این شیر با بیبار کردن پمپ دبی بالا، مصرف انرژی را کاهش داده و عملکرد سیستم را بهینه میکند.
ماشینآلات راهسازی
در تجهیزات راهسازی مانند بیلهای هیدرولیکی و لودرها، شیرهای کانتربالانس و پسفشار نقش مهمی در کنترل بار و جلوگیری از حرکات ناگهانی ایفا میکنند.
سیستمهای بالابر و جرثقیل
مدل X*-P برای حفظ تعادل بار و جلوگیری از سقوط ناگهانی در جرثقیلها، بالابرها و سکوهای هیدرولیکی مورد استفاده قرار میگیرد.
خطوط تولید صنعتی
در خطوط اتوماسیون و تجهیزات تولیدی که چند سیلندر یا عملگر باید به ترتیب مشخصی فعال شوند، شیر S*-P راهکاری مؤثر برای کنترل توالی عملکرد تجهیزات محسوب میشود.
خرید شیر کنترل فشار دوپلوماتیک S-U-T-X؛ راهکار چندمنظوره مدارهای هیدرولیک
شیر کنترل فشار دوپلوماتیک S-U-T-X یکی از محصولات چندمنظوره و پرکاربرد در صنعت هیدرولیک است که چهار عملکرد مهم شامل شیر ترتیبی، شیر بیبارکننده، شیر پسفشار و شیر متعادلکننده را در یک خانواده محصول ارائه میدهد.
طراحی نرمال بسته، عملکرد مبتنی بر فشار پیلوت، قابلیت کار در فشارهای بالا و امکان انتخاب سایزها و محدودههای مختلف فشار، این سری را به گزینهای مناسب برای ماشینآلات صنعتی، تجهیزات راهسازی، سیستمهای بالابر و مدارهای پیچیده هیدرولیکی تبدیل کرده است. برای استعلام قیمت این محصول میتوانید با کارشناسان تجهیز صنعت تماس بگیرید.
