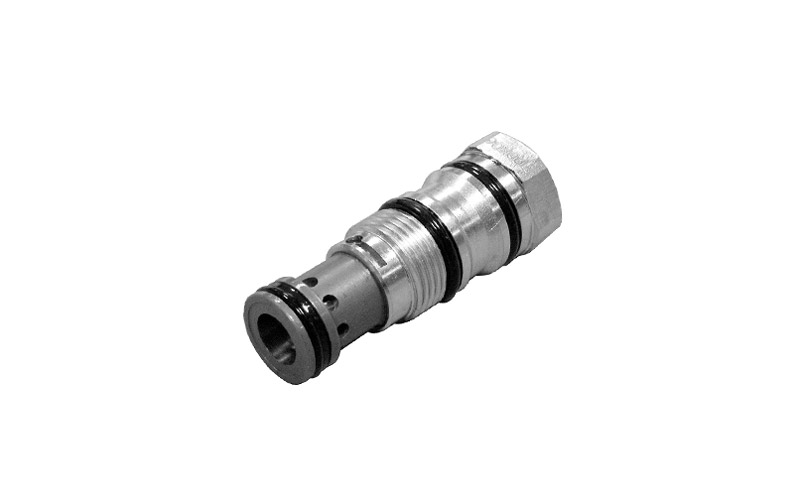

شیر کنترل فشار کارتریجی دوپلوماتیک CR یکی از پرکاربردترین شیرهای کنترل فشار در سیستمهای هیدرولیک صنعتی و ساخت شرکت دوپلوماتیک موشن سلوشنز است که برای محدود کردن و کنترل حداکثر فشار مدار طراحی و استفاده میشود.
این شیر کارتریجی و مستقیمکار است که به دلیل ابعاد فشرده، دقت مناسب، سرعت پاسخ بالا و نصب آسان در بلوکهای هیدرولیکی، در طیف گستردهای از ماشینآلات و تجهیزات صنعتی کاربرد دارد. سری CR در پنج بازهی تنظیم فشار مختلف تا ۳۵۰ بار تولید میشود و حداکثر دبی عبوری آن ۵۰ لیتر بر دقیقه است.
دانلود دیتاشیت و کاتالوگشیر کنترل فشار دوپلوماتیک CR
ساختار و طراحی شیر کنترل فشار دوپلوماتیک CR
کنترل فشار در سیستمهای هیدرولیک از مهمترین عوامل حفظ ایمنی، افزایش طول عمر تجهیزات و تضمین عملکرد صحیح مدار محسوب میشود. افزایش بیش از حد فشار میتواند باعث دیدن پمپ، عملگرها، شیلنگها و سایر اجزای سیستم شود و اینجاست که استفاده از شیرهای کنترل فشار ضروری است.
شیر کنترل فشار کارتریجی دوپلوماتیک CR نوعی شیر اطمینان یا فشارشکن کارتریجی است که برای نصب در بلوکها و منیفولدهای هیدرولیکی طراحی شده است. در این نوع شیرها اجزای عملکردی شامل پاپت (Poppet)، فنر، پیچ تنظیم و آببندیها در قالب یک مجموعهی فشرده طراحی شدهاند.
این شیر هیدرولیک بدون بدنهی مستقل عرضه میشود و پس از نصب در حفرهی استاندارد (Cavity)، بهعنوان بخشی یکپارچه با بلوک هیدرولیک عمل میکند. ساختار کارتریجی باعث کاهش حجم سیستم، حذف لولهکشیهای اضافی و افزایش قابلیت اطمینان مدار میشود.
شیرهای سری CR دوپلوماتیک، بهصورت کارتریج پیچی (Screw-In Cartridge) تولید شده و در حفرهی استاندارد D-10C نصب میشود. این طراحی عملیات نصب، تعمیر و تعویض شیر را نسبت به شیرهای بدنهدار معمولی بسیار سریعتر میکند. استفاده از اورینگهای آببندی مستقل نیز جداسازی دقیق مسیرهای هیدرولیکی را تضمین میکند و احتمال نشتی داخلی را کاهش میدهد.

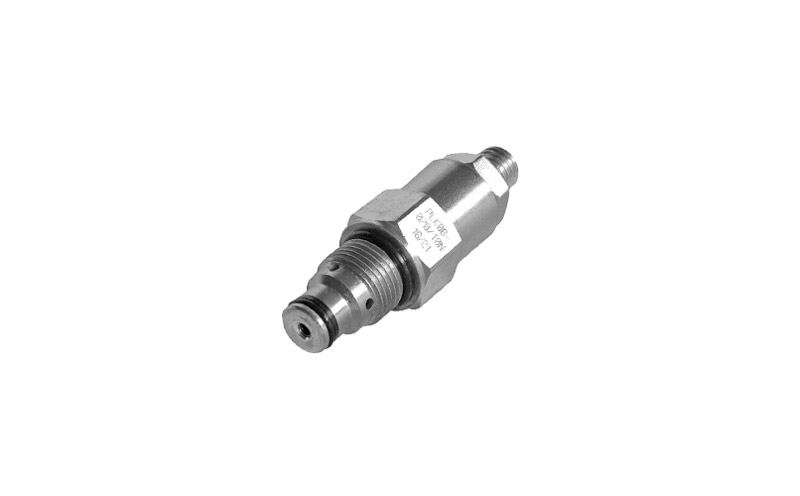

نحوه عملکرد شیر کنترل فشار دوپلوماتیک CR
این شیر از نوع مستقیمکار (Direct Acting) وظیفهی محدود کردن حداکثر فشار و محافظت از مدار هیدرولیک را در برابر بارهای ناگهانی بر عهده دارد. سازوکار عملکرد این شیر، بر پایهی تعادل بین نیروی هیدرولیکی سیستم و نیروی مکانیکی فنر کالیبره شده است.
- وضعیت بسته (حفظ فشار مدار): هنگامی که فشار کاری سیستم کمتر از میزان تنظیم شده روی شیر باشد، نیروی مکانیکی فنر بر نیروی هیدرولیکی ناشی از فشار روغن غلبه دارد. در این حالت، فنر عنصر آببندی یا شاتر (Shutter) را محکم روی نشیمنگاه خود نگه میدارد و مسیر عبور جریان به سمت پورت تخلیه (T) کاملاً بسته میماند.
- رسیدن به نقطهی باز شدن (غلبه بر نیروی فنر): با افزایش فشار در مدار هیدرولیک و اعمال مستقیم این فشار بر سطح شاتر، نیروی هیدرولیکی رو به بالا افزایش مییابد. به محض اینکه فشار سیستم به مقدار تنظیمی برسد، نیروی هیدرولیکی با نیروی فنر برابر شده و سپس بر آن غلبه میکند؛ شاتر شروع به حرکت کرده و از نشیمنگاه بلند میشود.
- تخلیهی جریان مازاد و تثبیت فشار: با باز شدن مسیر شیر، دبی اضافهی سیال، مستقیماً توسط پورت تخلیه به مخزن هدایت میشود. این تخلیهی مداوم، مانع از افزایش بیشتر فشار در سیستم شده و فشار مدار را در محدودهی ایمن و تنظیم شده تثبیت میکند.
- بازگشت به وضعیت اولیه (مسدود شدن مجدد): وقتی بار سیستم کاهش یافت و فشار مدار به زیر مقدار تنظیمی رسید، نیروی هیدرولیکی ضعیف میشود. فنر دوباره بر نیروی سیال غلبه کرده، شاتر را به سرعت به موقعیت اولیه خود بازمیگرداند و جریان تخلیه به تانک را متوقف میکند.

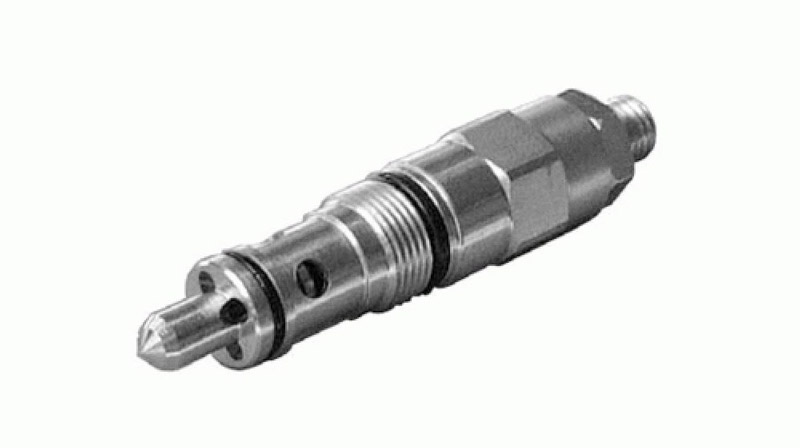

انواع شیر کنترل فشار کارتریجی دوپلوماتیک سری CR
انتخاب صحیح محدودهی فشار در شیرهای اطمینان مستقیمکار، نقش تعیینکنندهای در حساسیت تنظیم، پایداری مدار و طول عمر فنر شیر دارد. دوپلوماتیک برای پوشش نیازهای صنعتی و ساختمانی متنوع، شیرهای کارتریجی سری CR را در ۵ تیپ یا محدودهی فشاری مختلف (از بسیار پایین تا بارهای سنگین) طراحی و عرضه کرده است. هر مدل دارای فنر مشخصی با صلبیت متفاوت است.
CR2
این مدل برای سیستمهای هیدرولیکی با فشار کاری پایین طراحی شده و حداکثر فشار قابل تنظیم آن ۲۵ بار است. فنر بهکاررفته در این تیپ صلبیت کمی دارد و شیر در فشارهای پایین بسیار حساس و دقیق عمل میکند. از CR2 معمولاً در خطوط فرمان (پیلوت)، مدارهای روانکاری، یا بخشهایی از سیستم که تجهیزات حساس به فشار (مانند برخی فیلترها یا خنککنندهها) قرار دارند، جهت پیشگیری از آسیبهای ناشی از پسفشار استفاده میشود.
CR3
CR3 برای کار در سیستمهایی با فشار متوسط و کاربردهای صنعتی سبک توسعه یافته و حداکثر فشار تنظیمی آن ۷۰ بار است. این تیپ به عنوان یک گزینهی استاندارد برای مدارهای کمفشار صنعتی، یونیتهای هیدرولیک کوچک و سیستمهای فیکسچر یا کلمپینگ (گیره هیدرولیکی) شناخته میشود که در آنها نیاز به تامین نیروی متوسط بدون ایجاد گرمای شدید در سیستم وجود دارد.
CR4
مدل CR4 با حداکثر فشار تنظیمی ۱۴۰ بار، از پرکاربردترین و رایجترین مدلها در خانوادهی CR است. این شیر تعادل خوبی میان نرخ جریان و تحمل فشار برقرار میکند و در ماشینآلات صنعتی، پرسهای سبک، اتوماسیون کارخانجات و خطوط تولید، کاربرد گستردهای دارد.
CR5
برای مدارهای هیدرولیکی در شرایط سختتر و تحت بارهای سنگینتر، مدل CR5 با حداکثر فشار تنظیمی ۲۱۰ بار انتخاب ایدهآلی است. این فشار مرز استاندارد بسیاری از سیستمهای هیدرولیک صنعتی و ماشینآلات راهسازی است؛ بنابراین این تجهیز بهعنوان شیر حفاظت اصلی در بسیاری از یونیتهای هیدرولیک متوسط تا بزرگ و جکهای قدرتمند کاربرد دارد.
CR6
این مدل بالاترین محدوده فشار را با سقف تنظیمی ۳۵۰ بار ارائه میدهد. CR6 فنری بسیار مستحکم دارد تا در برابر فشارهای فوقالعاده بالا پایداری خود را حفظ کند. کاربرد اصلی آن در سیستمهای هیدرولیک سنگین، ماشینآلات معدنی، پرسهای هیدرولیک مقیاس بزرگ و مدارهای فشار بالا است که کوچکترین افت فشار یا نشتی در آنها مجاز نیست.
تنوع نصب شیر کنترل فشار دوپلوماتیک CR
علاوه بر محدودهی فشار، شیر CR از نظر شیوهی نصب دارای چندین گزینهی متنوع است تا با مدارهای مختلف هماهنگی داشته باشد.
نوع مکانیزم تنظیم (Adjustment)
این شیر فقط با یک پیچ ساده عرضه نمیشود؛ بلکه بر اساس نیاز اپراتور، ۳ تیپ مختلف از نظر مکانیزم تنظیم دارد:
- کد مجهز به پیچ آلن (Countersunk hex adjustment screw): نسخهی استاندارد صنعتی که تنظیم آن نیاز به آچار دارد و امنیت سیستم را بالا میبرد تا افراد متفرقه فشار را تغییر ندهند.
- این کد دارای ولوم یا فلکه دستی (Adjustment knob): برای مدارهایی که اپراتور نیاز دارد پیوسته فشار کاری را متناسب با قطعه کار تغییر دهد.
- کد دارای درپوش محافظ و قفل (Optional Cap): برای محیطهای پر از گرد و غبار یا تضمین پلمب بودن تنظیمات شیر کاربرد دارد.
تنوع در متریال و آببندی (Seals)
با توجه به نوع سیال و دمای کاری، این شیر در دو سری کاملاً متفاوت از نظر آببندی عرضه میشود:
- نسخه استاندارد (NBR Seals): پسوند N برای برای روغنهای معدنی استاندارد (دما از -۲۰ تا +۸۰ درجه سانتیگراد)
- نسخه ویتون (FHM/Viton Seals): پسوند V برای سیالات خاص، روغنهای با دمای بالا یا سیالات هیدرولیک مقاوم در برابر آتش (دما تا +۱۲۰ درجه سانتیگراد)
جدول مشخصات فنی شیر کنترل فشار کارتریجی Duplomatic CR
برای انتخاب صحیح هر شیر هیدرولیکی، بررسی مشخصات فنی آن ضروری است. جدول زیر مشخصات فنی شیر CR را نشان میدهد.
| مشخصه | مقدار |
|---|---|
| نوع عملکرد | مستقیم (Direct Operated) |
| نوع نصب | کارتریجی پیچی |
| نوع حفره نصب | D-10C |
| حداکثر فشار کاری | ۳۵۰ بار |
| حداکثر دبی عبوری | ۵۰ لیتر بر دقیقه |
| محدوده دمای محیط | ۲۰- تا ۵۰+ درجه سانتیگراد |
| محدوده دمای سیال | ۲۰- تا ۸۰+ درجه سانتیگراد |
| محدوده ویسکوزیته سیال | ۱۰ تا ۴۰۰ cSt |
| ویسکوزیته پیشنهادی | ۲۵ cSt |
| کلاس آلودگی روغن | ISO 4406:1999 Class 20/18/15 |
| وزن تقریبی | ۰.۱۶ کیلوگرم |
| نوع تنظیم فشار | پیچ آلن یا ولوم تنظیم |
| تعداد محدودههای فشار | ۵ محدوده |
مزایای شیر کنترل فشار کارتریجی دوپلوماتیک CR
محبوبیت سری CR تنها به دلیل کنترل فشار نیست؛ بلکه ویژگیهای طراحی آن مزایای متعددی را در اختیار کاربران قرار میدهد.
سرعت پاسخ بالا
به دلیل عملکرد مستقیم، شیر در برابر افزایش فشار واکنش بسیار سریعی نشان میدهد و از ایجاد فشارهای مخرب جلوگیری میکند.
دقت مناسب در کنترل فشار
ساختار پاپتی و طراحی مهندسیشده باعث میشود فشار مدار در محدوده تنظیمی پایدار باقی بماند.
ابعاد فشرده
طراحی کارتریجی امکان کاهش حجم بلوکهای هیدرولیکی و صرفهجویی در فضای نصب را فراهم میکند.
کاهش احتمال نشتی
تعداد اتصالات کمتر نسبت به شیرهای خطی، احتمال نشتی خارجی را کاهش میدهد.
نصب و نگهداری آسان
تعویض شیر بدون تغییر در ساختار کلی بلوک هیدرولیک انجام میشود و زمان توقف تجهیزات را کاهش میدهد.
مقاومت مناسب در برابر آلودگی
ساختار ساده شیر باعث میشود نسبت به برخی شیرهای پایلوتی حساسیت کمتری به آلودگی روغن داشته باشد.
کاهش افت فشار و تلفات حرارتی
طراحی مناسب مسیرهای عبور سیال موجب کاهش افت انرژی و افزایش راندمان سیستم میشود.
کاربردهای شیر کنترل فشار کارتریجی دوپلوماتیک CR
این شیر در بسیاری از مدارهای هیدرولیکی صنعتی بهعنوان یک عنصر حفاظتی و کنترلی مورد استفاده قرار میگیرد. انتخاب آن معمولاً زمانی انجام میشود که محدودسازی فشار و محافظت از تجهیزات اهمیت بالایی داشته باشد.
حفاظت از پمپهای هیدرولیک
در صورتی که فشار بهطور ناگهانی افزایش یابد، شیر باز شده و از آسیب دیدن پمپ جلوگیری میکند.
محافظت از سیلندرها و عملگرهای هیدرولیکی
سیلندرهای هیدرولیکی در برابر اضافه فشار بسیار حساس هستند و استفاده از شیر CR موجب افزایش طول عمر آنها میشود.
بلوکهای منیفولد و پاورپکهای هیدرولیک
به دلیل طراحی کارتریجی، این شیر انتخابی ایدهآل برای بلوکهای هیدرولیکی سفارشی و پاورپکها محسوب میشود.
ماشینآلات صنعتی
پرسهای هیدرولیکی، دستگاههای تزریق، ماشینآلات شکلدهی فلزات و تجهیزات تولیدی از کاربردهای رایج این شیر هستند.
تجهیزات راهسازی و معدنی
در ماشینآلات سنگین که فشارهای لحظهای زیادی ایجاد میشود، شیر CR نقش مهمی در حفاظت از مدار دارد.
صنایع فولاد، سیمان و نفت و گاز
در مدارهای کمکی هیدرولیکی این صنایع نیز از شیرهای کنترل فشار کارتریجی برای تثبیت فشار و جلوگیری از شوکهای فشاری استفاده میشود.
خرید شیر کنترل فشار کارتریجی دوپلوماتیک CR
شیر کنترل فشار کارتریجی دوپلوماتیک CR یک شیر اطمینان مستقیمکار، فشرده و قابل اعتماد برای کنترل حداکثر فشار مدارهای هیدرولیکی است. با حداکثر فشار کاری ۳۵۰ بار، دبی ۵۰ لیتر بر دقیقه و پنج محدوده مختلف تنظیم فشار، پاسخگوی طیف گستردهای از نیازهای صنعتی است. طراحی کارتریجی، سرعت عملکرد بالا، نگهداری آسان و قابلیت نصب در بلوکهای هیدرولیکی آن را به گزینههای مطلوب برای خرید در صنایع مخلتلف تبدیل کرده است.
