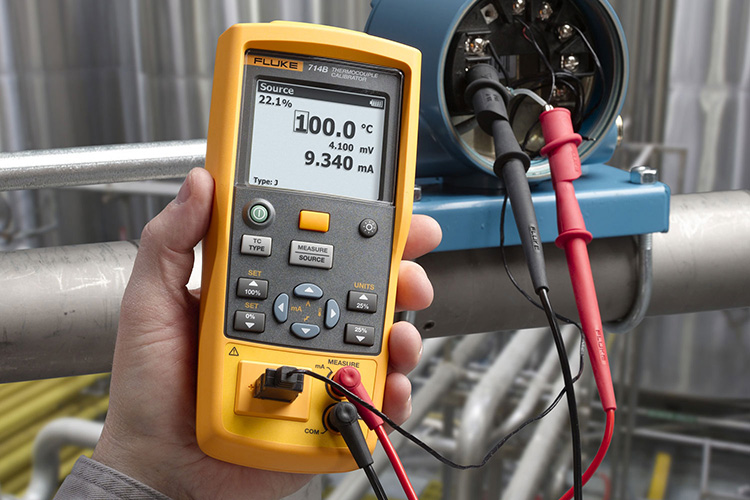

کالیبراتور دما چیست؟
کالیبراتور دما دستگاهی است که جهت کنترل و صحت مقادیر اندازه گیری شده توسط تجهیزات اندازه گیری دما بکار می روند که به کمک سنسور های دمای ترموکوبل یا RTD، امکان مقایسه ی دمای واقعی با مقادیر اندازه گیری شده با دقت بالا را برای ما فراهم می کنند.
یکی از نکات بسیار مهم در استفاده از دستگاه های اندازه گیری، کالیبره کردن آنها می باشد. دستگاه های اندازه گیری پس از مدت زمانی دچار خطا خواهند شد که ممکن است براثر عوامل فیزیکی مانند صدمه و یا استفاده نادرست اپراتور در شرایط نا متعارف و .. اتفاق بیافتد که دراین مرحله جهت کالیبره نمودن دستگاه بایستی از یک دستگاه مرجع استفاده نمود که میزان خطای آن استاندارد شده باشد .
درمکانهایی که دما اندازه گیری, کنترل و نمایش داده میشود , ابزارآلاتی همچون سنسورها (ترموکوپل) ، شاخص ها (پنل مترها) ، کنترل کننده های فر آیند , ثبت کننده های جداول و ثبت کننده های اطلاعات استفاده می شوند .
این ابزار آلات می بایستی به صورت دوره ای چک و تنظیم شوند، به همین دلیل استفاده از کالیبراتورهای دما جهت کالیبره کردن و تنظیم کردن ابزارهای اندازه گیری دما ضروری و لازم میباشد .
همچنین می توان از مولتی فانکشن کالیبراتورها که می توانند سیگنالهای جریان، ولتاژ و دما را اندازه گیری کند و چند کاربردی هستند جهت کالیبره کردن دستگاهها استفاده کرد.
همچنین برخی از کالیبراتور های دما دو منظوره بوده و به عنوان ترمومتر نیز استفاده می شود.
خصوصیت بسیار مهم کالیبراتورهای دما دقت اندازه گیری آنها می باشد و یکی از فاکتورهای اصلی تعیین کننده نیز قیمت کالیبراتور دما می باشد.
کاربرد کالیبراتورهای دما
- کالیبره نمودن و شاخص مقیاسه نمودن تجهیزات اندازه گیری وثبت کننده ها
- تعیین صحت مطابق بودن دستگاه با طراحی و مشخصات نظارتی صحیح
- کالیبراتور دمای قابل حمل کاربرد آزمایشگاهی داشته و به منظور کالیبره کردن ترمومترها استفاده می شود.
پارامترهای مهم در انتخاب کالیبراتور دما
- 1- نوع سنسور ورودی
- 2- تعداد ورودی ها
- 3- دقت اندازه گیری
- 4- بازه اندازه گیری جهت تست
- 5- انواع واحدهای اندازه گیری
- 6- رزولوشن دستگاه
- 7- پرتابل بودن دستگاه
- 8- امکان گزارش گیری و اتصال به کامپیوتر
انواع دستگاه کالیبراسیون دما
Field Temperature Calibration (کالیبراسیون دمای پرتابل یا صنعتی)
جهت ترمومترهایی مورد استفاده قرار می گیرد که در خارج ازمحیط آزمایشگاه تست می شوند که معمولا رنج دقت آنها بین 5 تا 0.5 درجه سانتیگراد است.
کالیبراسیون دمای ثانویه یا آزمایشگاهی
جهت کالیبراسیون تجهیزاتی مانند PT-100 یا PRT، ترمیستورهای دقیق و ترموکوپل های noble-metal مورد استفاده قرار می گیرد. این سیستم ها دارای دقتی بین 0.5 تا 0.02 درجه سانتیگراد هستند.
کالیبراسیون دمای fixed point یا primary
این سیستم ها، جهت کالیبراسیون SPRT ها و ترموکوپل های nobel-metal مورد استفاده قرار می گیرد و دارای دقت 0.001 درجه سانتیگراد می باشد.
سوالات متداول:
چطور کالیبراتور دما را استفاده کنم؟
کالیبراتور دما را بهصورت زیر میتوانید استفاده کنید:
1. آمادهسازی کالیبراتور: قبل از شروع، کالیبراتور را برای استفاده آماده کنید. این شامل شارژ کردن باتریها (در صورت داشتن)، اتصال به منبع تغذیه، و تنظیم پارامترهای مورد نیاز میشود.
2. انتخاب سنسور دما: اگر دستگاهی که میخواهید کالیبره کنید، از سنسور دمای RTD یا ترموکوپل استفاده میکند، مطمئن شوید که کالیبراتور مورد نظر همخوانی با نوع سنسور دارد.
3. تنظیم دمای مرجع: دمای مرجع را برای کالیبره کردن تنظیم کنید. این دما میتواند دمای ثابتی باشد یا از یک منبع معتبر مشتق شود.
4. انجام کالیبرهسازی: سنسور دما را به کالیبراتور متصل کنید.دمای مرجع را اعمال کنید. دمای اندازهگیری شده توسط سنسور را با دمای مرجع مقایسه کنید. اگر تفاوتی وجود دارد، تنظیمات سنسور را تنظیم کنید تا با دمای مرجع همخوانی داشته باشد.
5. ثبت نتایج: نتایج کالیبره را ثبت کنید. این شامل دمای اندازهگیری شده، دمای مرجع، و هر تنظیمات اضافی است.
با این روشها میتوانید کالیبره دما را انجام دهید.
کالیبراتورهای دستگاههای اندازهگیری چگونه عمل میکنند؟
کالیبراتورها برای تنظیم دقت و صحت ابزارهای اندازهگیری مورد استفاده قرار میگیرند. این دستگاهها با استفاده از استانداردها و مقادیر مرجع، ابزارهای دقیق را مورد مقایسه قرار داده و خطای آنها را تعیین میکنند. سپس، با تنظیمات لازم، ابزارهای دقیق را به مقدار واقعی مطابقت داده و دقت اندازهگیری آنها را به حد قابل قبولی رسانده میشوند. این فرآیند به اطمینان از صحت نتایج اندازهگیری کمک میکند.
انواع کالیبراتورها شامل کالیبراتور دما، کالیبراتور فشار، و کالیبراتور ولتاژ و جریان میشوند.
تفاوت بین انواع کالیبراتورها چیست؟
1. کالیبراتورهای فشار:
– این نوع کالیبراتورها برای کنترل و اطمینان از صحت عملکرد تجهیزات اندازهگیری فشار مانند گیجها، ترانسمیترها و فشارسنجها استفاده میشوند. میتوانند به صورت دیجیتال یا آنالوگ و همچنین در نسخههای دستی یا رومیزی عرضه شوند.
2. کالیبراتورهای دما و ترموکوپل:
– این دستگاهها برای کنترل و اطمینان از صحت عملکرد تجهیزات اندازهگیری دما مانند سنسورهای RTD و ترموکوپل استفاده میشوند. میتوانند دمای مرجع را با دقت بالا تنظیم کرده و دمای اندازهگیری شده را با دمای واقعی مقایسه کنند.
3. کالیبراتورهای جریان:
– این نوع کالیبراتورها جهت تزریق جریان و ولتاژ معمولاً در محدودههای مختلف میلیآمپر و ولتاژ عمل میکنند. به آنها “کالیبراتور جریان” یا “میلیآمپر سورس” نیز میگویند.
4. کالیبراتورهای الکتریکی:
– این دستگاهها برای کنترل و اطمینان از صحت عملکرد تجهیزات الکتریکی مانند مولتیمترها، فرکانسسنجها و دستگاههای دیگر استفاده میشوند.
دقت تجهیزات کالیبره چگونه است؟
دقت تجهیزات کالیبراتور به میزان دقت و بازه دقت اندازهگیری آنها بستگی دارد. در ادامه، به برخی نکات مرتبط با دقت کالیبراتورها میپردازیم:
1. دقت کالیبراتورها:
– دقت کالیبراتورها معمولاً در دستگاههای تجاری و صنعتی بسیار بالا است. این دقت به عنوان “دقت ابتدایی” یا “دقت تولید” شناخته میشود.
– برای کالیبره کردن تجهیزات دقیق، دقت کالیبراتور باید از دقت ابتدایی آنها بیشتر یا معادل باشد.
2. دقت اندازهگیری:
– دقت اندازهگیری کالیبراتورها به میزان دقت تجهیزات اندازهگیری مرتبط است. به عبارت دیگر، دقت کالیبراتور باید به اندازهگیری دقیق تجهیزات مورد نظر تطابق داشته باشد.
– معمولاً دقت اندازهگیری کالیبراتورها در دستگاههای تجاری و صنعتی به صورت درصدی از مقدار اندازهگیری مشخص میشود.
3. تعداد نقاط کالیبرهسازی:
– برخی کالیبراتورها توانایی کالیبرهسازی در چند نقطه را دارند. این به معنای تنظیم دقت در نقاط مختلف دما، فشار یا ولتاژ است.
– تعداد نقاط کالیبرهسازی میتواند تأثیر زیادی بر دقت نهایی داشته باشد.
در نهایت، دقت کالیبراتورها بستگی به نوع و کاربرد آنها دارد
