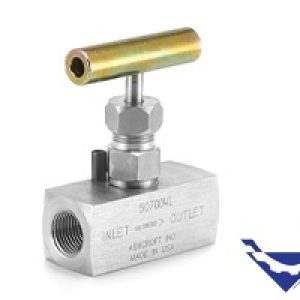

شیر سوزنی فولادی

شیر سوزنی فولادی یا Steel Needle Valves نام خود را از شکل دیسک و نشیمنگاه خود گرفته‌اند و به لحاظ ساختمان و طرز کار، جزو خانواده شیرهای کروی قرار می‌گیرند. این نوع شیرها امکان کنترل دقیق جریان سیال را، به ویژه در لوله‌های باریک و ظریف، فراهم می‌کنند. ساختمان این شیرها به گونه‌ای است که جریان به یک حفره کوچک هدایت می‌شود و پس از چرخش ۹۰ درجه به سمت نوک یک مخروط، جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی هدایت می‌شود.

انواع شیر سوزنی فولادی

دیسک این نوع شیر از یک میله مخروطی شکل نازک تشکیل شده است که از داخل سوراخ مدور صفحه عبور می‌کند و جریان حرکت سیال را محدود می‌سازد. این شیرها جزو شیرهای الکترونیکی و ابزار دقیق به شمار می‌روند و در سایزهای خیلی کوچک مانند ½ اینچ و ¼ اینچ بیشتر استفاده می‌شوند. قابل ذکر است که شیر سوزنی فولادی همان شیر سوزنی است ولی متریال آن فولادی می باشد.

شیر سوزنی فولادی می تواند به دو صورت ریخته گری یا فورج ساخته شود، به عنوان نمونه طبق استاندارد ASTM A216-WCB متریال شیر سوزنی بصورت فولاد یا همان کربن استیل ریخته گری است و استاندارد ASTM A105 در مورد شیر سوزنی فولاد فورج بحث می کند.

تجهیز صنعت فروش و تامین تجهیزات صنایع نفت ،گاز و پتروشیمی واردات و تامین انواع شیر سوزنی انواع تجهیزات ابزار دقیق از برند های معتبر (روزمونت – فیشر – اندرس هاورز و..) با قیمت مناسب و ارسال به سراسر کشور در فروشگاه ابزار دقیق این شرکت موجود می باشد، جهت کسب مشاوره رایگان و استعلام قیمت شیر سوزنی فولادی و  انواع تجهیزات ابزار دقیق با کارشناسان فنی و فروش ما تماس بگیرید.

شیر سوزنی فولادی چیست؟

شیرهای سوزنی از سوزنی به شکل سوزن برای مسدود کردن مسیر جریان از طریق شیر استفاده می‌کنند. ساز و کار تنظیم شیر سوزنی با یک مکانیزم تنظیم قلابی و مسماری که به صورت پیچ و مهره می‌باشد، انجام می‌شود و این مکانیزم کنترل دقیق موقعیت پیستون را فراهم می‌کند. یک شیر سوزنی می‌تواند به سادگی همانند شیر توپی با عملکرد روشن-خاموش باشد. با این حال، شیرهای سوزنی همچنین می‌توانند جریان را در تنظیمات مختلف کنترل کنند.

شیر سوزنی فولادی چیست؟ اجزا

شیرهای سوزنی بهترین استفاده را در مواردی می‌کنند که دقت و کنترل امری ضروری باشد. سیستم‌های خلاء و اندازه‌گیری، مثالهای عالی از مناطقی هستند که شیرهای سوزنی گزینه‌ای مناسب برای کنترل دقیق جریان هستند. سیستم کنترل سوخت خودکار، خط خروج گاز، خط نمونه‌برداری و سیستم تامین سیال نیز کاربردهای معمولی هستند.

محیط‌های با فشار بالا یا لرزش بالا نیز بسیار مناسب برای شیرهای سوزنی هستند که در برابر دماهای بالا و پایین مقاومت بسیاری دارند.

علاوه بر این، زمانی که شیر باز شود، فشار بالایی ایجاد می‌شود که اندازه‌گیری و کنترل فرآیندها را حتی آسان‌تر می‌کند. با این حال، برخی محدودیت‌ها نیز با این مزایا همراه است، از جمله روش تنظیم پیچ که چندین خطر را به همراه دارد.

تغییرات سریع در وضعیت شیر با شیرهای سوزنی امکان‌پذیر نیست. دستگیره پیچ معمولاً باید چندین بار چرخانده شود تا سوزن مانند سوزن از محدوده کامل حرکت کند.

به دلیل حرکت آزاد دستگیره، ممکن است بر اساس ظاهر تنها سخت باشد تا بفهمید که شیر باز یا بسته است. کنترل دقیق و کاهش فشار نیز جریان کمی ایجاد می‌کند.

خرید شیر سوزنی فولادی | نیدل ولو فولادی

کاربرد شیرهای سوزنی

پردازش شیمیایی: در صنایع پردازش شیمیایی، شیرهای سوزنی برای کنترل جریان سیالات در فرآیندهای مختلف مانند مخازن تهویه، راکتورها، کولرها و سایر تجهیزات استفاده می‌شوند.

سیستم‌های تهویه، گرمایش و تهویه مطبوع (HVAC): در سیستم‌های تهویه، گرمایش و تهویه مطبوع مانند سیستم‌های تهویه مطبوع ساختمان‌ها، دستگاه‌های تهویه مکانیکی، واحدهای تهویه و تبرید، شیرهای سوزنی برای کنترل جریان هوا، آب و سایر سیالات استفاده می‌شوند.

تولید: در صنایع تولید مانند خطوط تولید، دستگاه‌های ماشین‌آلات و سیستم‌های خطوط جریان، شیرهای سوزنی برای کنترل جریان مواد و محصولات استفاده می‌شوند.

پتروشیمی: در صنایع پتروشیمی مانند پالایشگاه‌ها، واحدهای تولید پلیمر و سایر فرآوری‌های نفتی، شیرهای سوزنی برای کنترل جریان سیالات شیمیایی و نفتی استفاده می‌شوند.

داروسازی: در صنعت داروسازی و تولید محصولات دارویی، شیرهای سوزنی برای کنترل جریان سیالات دارویی و مواد شیمیایی استفاده می‌شوند.

پالایش آب‌های فاضلاب: در سیستم‌های پالایش و تصفیه آب فاضلاب، شیرهای سوزنی برای کنترل جریان سیالات، تنظیم فشار و کنترل فرآیندهای تصفیه استفاده می‌شوند.

علاوه بر این، به عنوان یک سیستم کنترل اتوماتیک احتراق، شیرهای سوزنی نیز در سیستم‌های قدرت سیال، سیستم‌های اندازه‌گیری، سیستم‌های نمونه‌برداری و سیستم‌های خلاء استفاده می‌شوند.

کاربرد شیرهای سوزنی فولادی

مزایای شیرهای سوزنی فولادی

انعطاف‌پذیری و تنظیم:

شیرهای سوزنی قابلیت تنظیم آسان و دقیق را فراهم می‌کنند. با استفاده از مکانیزم تنظیم قلابی ، می‌توان موقعیت پیستون را به صورت دقیق تنظیم کرد. این امکان به کاربر اجازه می‌دهد تا جریان را با دقت و هماهنگ با نیازهای خود تنظیم کند.

دقت:

شیرهای سوزنی به دلیل طراحی سوزن شکل و مکانیزم دقیق تنظیم، دقت بالایی در کنترل جریان فراهم می‌کنند. این دقت بسیار مفید است در برنامه‌هایی که نیاز به کنترل دقیق جریان دارند، مانند سیستم‌های خلاء و اندازه‌گیری.

آسانی در بستن با فشار انگشت:

شیرهای سوزنی از طریق فشار انگشت قابل بستن هستند. به این معنی که با استفاده از فشار دستی، می‌توان شیر را به حالت کلوز تنظیم کرد. این ویژگی بسیار مفید است در مواردی که لازم است جریان را به صورت سریع متوقف کرد، بدون نیاز به ابزارهای خاص.

مقاوم در برابر گرما و سرما:

شیرهای سوزنی از جنس‌های مقاوم در برابر گرما و سرما درست می‌شوند. این ویژگی به آنها اجازه می‌دهد در شرایط دمایی متفاوت و در برابر تغییرات دمایی قوی عمل کنند.

مقاوم در برابر فشار بالا و لرزش مداوم:

شیرهای سوزنی قادر به مقاومت مؤثر در برابر فشار بالا و لرزش مداوم هستند. این ویژگی آنها را مناسب برای محیط‌هایی می‌کند که با فشارهای بالا و لرزش‌های مداوم روبرو هستند، مانند برخی از فرآیندهای صنعتی.

ایجاد فشار زیاد در هنگام باز شدن:

شیرهای سوزنی در هنگام باز شدن فشار زیادی ایجاد می‌کنند. این امر باعث می‌شود فرآیندها را آسان‌تر بتوانید اندازه‌گیری و کنترل کنید. این ویژگی بسیار مفید است در مواردی که نیاز به ایجاد فشار زیاد در جریان داریدبسیار خوب است. این مزایا ویژگی‌های مهمی هستند که شیرهای سوزنی ارائه می‌دهند. آنها انعطاف‌پذیری در تنظیم، دقت، قابلیت بستن با فشار انگشت، مقاومت در برابر گرما و سرما، مقاومت در برابر فشار بالا و لرزش مداوم، و فشار زیاد در هنگام باز شدن را فراهم می‌کنند. این مزایا آنها را در بسیاری از کاربرد‌ها و صنایع کاربردی مثل صنایع خلاء، اندازه‌گیری، سیستم‌های خروج گاز، و سیستم‌های تامین سیال، بسیار مورد استفاده قرار می‌دهند.

معایب و محدودیت‌های شیر سوزنی فولادی:

افت فشار بالا:

شیر سوزنی به دلیل محدودیت بالای جریان سیال، افت فشار قابل توجهی ایجاد می‌کند. این موضوع ممکن است در برخی برنامه‌ها و سیستم‌هایی که نیاز به حفظ فشار سیال بالا دارند، مشکل ساز باشد.

طراحی برای استفاده در سیستم‌های جریان کم:

شیرهای سوزنی بیشتر برای استفاده در سیستم‌های جریان کم طراحی شده‌اند. این به این معنی است که در سیستم‌های با جریان بالا، کارایی و عملکرد آنها کاهش می‌یابد.

آسیب به سیت و سوزن در صورت حضور ذرات جامد:

اگر سیال حاوی ذرات جامد باشد، شیر سوزنی ممکن است باعث آسیب به سیت و سوزن شود. ذرات جامد می‌توانند سیت و سوزن را خراش بدهند و عمر مفید شیر را کاهش دهند.

سختی تشخیص وضعیت باز و بسته بودن:

با توجه به طراحی شیر سوزنی، تشخیص وضعیت اپن و کلوز بودن آن از طریق مشاهده موقعیت دسته سخت است. این ممکن است در برخی موارد نیاز به تجهیزات یا سیستم‌های جانبی برای تشخیص دقیق وضعیت شیر را ایجاد کند.

عدم قابلیت باز و بسته شدن فوری:

شیر سوزنی قابلیت اپن و کلوز شدن فوری را ندارد. اپن و کلوز کردن شیر سوزنی به صورت سریع ممکن است منجر به آسیب به صندلی شیر شود. این موضوع برخی از برنامه‌ها و فرآیندها را که نیاز به عملکرد سریع و فوری دارند، محدود می‌کند.

معایب و محدودیت‌های شیر سوزنی فولادی

قیمت شیر سوزنی و عوامل تاثیر گذار

  • جنس شیر: شیرهای فلکه سوزنی می‌توانند از جنس استیل، فولادی یا چدنی باشند. هر یک از این جنس‌ها قیمت متفاوتی دارند.
  • سایز شیر: قیمت شیرهای فلکه سوزنی با توجه به سایز آنها متغیر است. شیرهای بزرگتر معمولاً قیمت بیشتری دارند.
  • برند و کیفیت: برندهای مختلف و کیفیت‌های مختلف شیرهای فلکه سوزنی را تولید می‌کنند. برندها و کیفیت‌های با سابقه و اعتبار بالاتر معمولاً قیمت بیشتری دارند.
  • نوع اتصال: شیرهای فلکه سوزنی می‌توانند اتصالات فلنجی، جوشی یا رزوه‌ای داشته باشند. نوع اتصال نیز ممکن است بر قیمت آنها تأثیر بگذارد.
  • قابلیت‌های ویژه: برخی از شیرهای فلکه سوزنی ممکن است دارای قابلیت‌های ویژه‌ای باشند مانند مقاومت در برابر خوردگی، حرارت بالا یا فشار بالا. این قابلیت‌ها نیز می‌توانند قیمت را تحت تأثیر قرار دهند.

نکات مهم در انتخاب نیدل ولو فولادی مناسب:

  • نقشه لوله کشی: بررسی نقشه لوله کشی شامل انقباض و انبساط، تکیه‌گاه‌ها و ارتعاشات لوله در نزدیکی نقطه اتصال شیر ضروری است. همچنین، دقت در اتصالات نهایی لوله کشی و شیرها بسیار مهم است.
  • نوع کاری که شیر باید انجام دهد: مشخص شود که شیر نیاز به کنترل جریان، تنظیم فشار یا دما در حالت کاملاً اپن یا کلوز دارد. همچنین باید تعیین کنید که آیا شیر باید به صورت دستی یا خودکار عمل کند و آیا دارای مقررات خاصی است یا خیر.
  • حجم شیر: حجم شیر باید با اندازه لوله مطابق باشد که اندازه آن بر اساس ظرفیت مایع و افت فشار مورد نظر انتخاب می شود.
  • درجه حرارت و فشار: مطمئن شوید که شیر قادر به تحمل درجه حرارت و فشار مورد نظر در کاربرد شما است.
  • مواد سازنده شیر: برخی سیال‌های شیمیایی ممکن است باعث خوردگی، زنگ زدگی یا رسوبات شوند. بنابراین، مواد مقاوم در برابر این تاثیرات مورد استفاده قرار می‌گیرند، مانند آستریت، پلاستیک، سرامیک یا شیشه. موادی که برای ساخت شیر استفاده می‌شوند شامل آلیاژهای چدن، برنز، نیکل، فولاد، مس، آلومینیوم، تیتانیوم و استنلس استیل است.
  • سیستم محرکه راه‌اندازی شیر مکانیکی: تعیین کنید که شیر باید به صورت دستی با استفاده از پیچ، هیدرولیک، برق یا هوا راه‌اندازی شود.



تجهیز صنعت تامین کننده و وارد کننده انواع شیرآلات ابزار دقیق و شیرآلات صنعتی می باشد. انواع شیر سوزنی فولادی و چدنی، شیر توپی و شیر پروانه ای با انواع اتصالات رزوه ای، فلنجی، جوشی در انبار محصولات شرکت تجهیزصنعت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.

در صورت نیاز به کسب اطلاعات بیشتر به نیدل ولو مراجعه نمایید.
