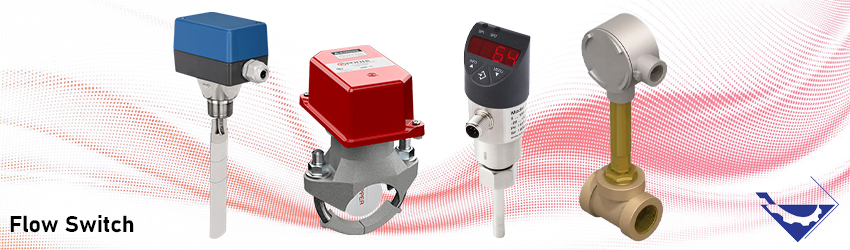

فلوسوئيچ (Flow Switch)، یکی از تجهیزات متداول ابزار دقیق است که جهت کنترل و نظارت بر جریان سیالات مختلف مانند هوا، بخار و یا مایع و ارسال سیگنال قطع یا وصل (on/off) به سایر تجهیزات مانند پمپ ها و غیره مورد استفاده قرار می گیرد.
سوئیچ های جریان در انواع مختلفی از برندهای گوناگون اندرس هاوز، هانیول، کنترل جانسون، عیوض تکنیک و مدکو تولید می شوند. هر یک از فلو سوئیچ ها با توجه به شرایط فرآیندی، محدوده جریان، نوع اتصال، سیال فرآیندی و بسیاری پارامترهای مهم دیگر انتخاب می شوند.
تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات اتوماسیون و ابزار دقیق نظیر انواع فلو سوئيچ یا سوئیچ جریان، سوئیچ سطح، فلومتر، ترانسمیترها و گیج ها است. جهت اطلاع از محصولات و مشخصات فنی آنها با کارشناسان فروش ما تماس حاصل فرمایید.
سوئیچ های جریان به طور کلی جزء تجهیزات حفاظتی محسوب می شوند. زیرا عملکرد آنها به گونه ای است که از رسیدن یک پارامتر فیزیکی مثل فلو به یک مقدار مشخص (Set point) یک کنتاکت الکتریکی را قطع یا وصل می کنند (تغییر وضعیت).
فلوسوئیچ ها به طور گسترده در کاربردهای مختلف صنعتی، تجاری و مسکونی برای ارائه عملکردهای تشخیص، نظارت و کنترل جریان به کار می روند. در ادامه این مطلب به بررسی عملکرد، انواع، کاربرد، مزایا، نکات نصب فلوسوئیچ می پردازیم.
انواع فلوسوئیچ
انواع مختلف سوئیچ های جریان نقش مهمی در تضمین ایمنی و حفاظت از تجهیزات و فرآیندها ایفا می کنند. این تجهیزات را می توان برای راه اندازی یا خاموش شدن اضطراری سایر تجهیزات در شرایطی که جریان خارج از محدوده تعیین شده است به کار برد.
سوئیچ های جریان انواع مختلفی دارند که با توجه به نوع سیال، نحوه عملکرد و کاربردهای گوناگون دسته بندی می شوند. انواع فلو سوئیچ از نظر نوع عملکرد به شرح زیر است:

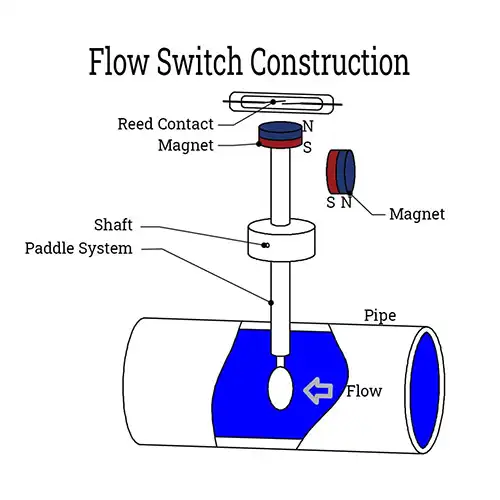

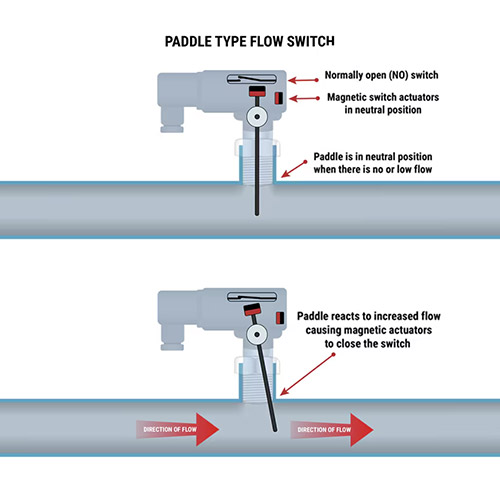

۱.فلوسوئیچ پدالی یا تیغه ای (Paddle Flow Switch)
سوئیچ های جریان پدالی از یک تیغه یا پره تشکیل می شوند که در جهت جریان قرار می گیرد. هنگامی که جریان سیال به سرعت معینی می رسد، تیغه را فشار می دهد و باعث حرکت آن می شود در نهایت کنتاکت سوئیچ را فعال می کند. این نوع فلو سوئیچ ها در حفاظت از پمپ، چیلر، موتور، سیستم های اطفا حریق و بسیاری موارد دیگر کاربرد دارند.

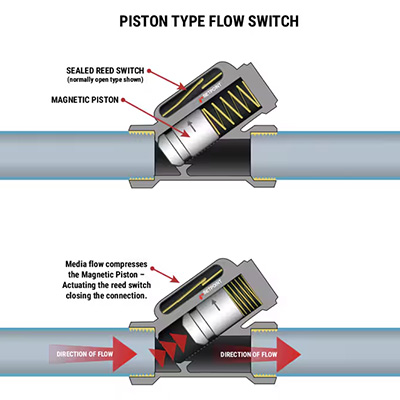

۲.فلوسوئیچ پیستونی (Piston Flow Switch)
سوئیچ های جریان پیستونی از مکانیزم پیستون و فنر استفاده می کنند که همراه با جریان سیال حرکت می کنند. هنگامی که جریان سیال به مقدار از پیش تعیین شده می رسد به پیستون فشار وارد شده و سوئیچ را فعال می کند. سوئیچ های جریان پیستونی اغلب در فرآیندهای صنعتی با دبی کم و کاربردهای جریان مایع استفاده می شوند.
۳.فلوسوئیچ مغناطیسی (Magnetic Flow Switch)
سوئیچ های جریان مغناطیسی از یک میدان مغناطیسی برای تشخیص جریان مایعات استفاده می کنند. این نوع فلو سوئیچها از یک آهنربا و یک سوئیچ نی (reed switch) تشکیل شده اند. هنگامی که سیال از داخل سوئیچ عبور می کند، یک شناور مغناطیسی را جابجا می کند که به نوبه خود سوئیچ نی را فعال می کند. سوئیچ های جریان مغناطیسی اغلب در سیستم های تصفیه آب و فاضلاب کاربرد دارند.
۴.فلوسوئیچ التراسونیک (Ultrasonic Flow Switch)
سوئیچ های جریان التراسونیک نوعی فلو سوئیچ است که از فناوری التراسونیک برای تشخیص جریان مایع یا گاز در خط لوله استفاده می کند. هنگامی که میزان جریان سیال از ست پوینت بیشتر یا کمتر شود یک سیگنال قطع یا وصل یا آلارم به سایر تجهیزات مانند پمپ و موتور ارسال می شود.
۵.فلوسوئیچ توربینی (Turbine Flow Switch)
این نوع سوئیچ جریان دارای توربینی است که با جریان آب، پروانه توربین را به چرخش در می آورد. این توربین با چرخش خود، میدان مغناطیسی را ایجاد می کند که توسط سنسور موجود در فلوسوئیچ تشخیص داده می شود.
هنگامی که سیال از طریق خط لوله جریان می یابد، به روتور توربین برخورد می کند و باعث چرخش آن می شود. سرعت چرخش روتور با سرعت جریان سیال نسبت مستقیم دارد. با تشخیص شدت جریان آب، فلوسوئیچ به سیستم کنترلی سیگنال می دهد.

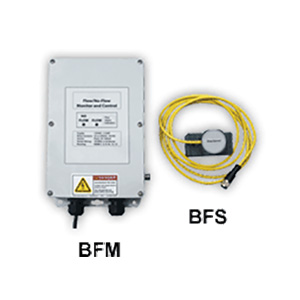

۶.فلوسوئیچ پیزو (Piezo Flow Switch)
فلوسوئیچ پیزو نوعی فلو سوئیچ است که از فناوری پیزوالکتریک برای تشخیص و نظارت بر جریان مایع یا گاز در خط لوله استفاده می کند. فلو سوئیچ های پیزو مزایایی مانند زمان پاسخ سریع، حساسیت بالا و سازگاری با طیف گسترده ای از انواع سیال را ارائه می دهند. کاربردهای سوئیچ جریان پیزو شامل اسپری روغن، درام های چرخشی و صنایع غذایی می شود.

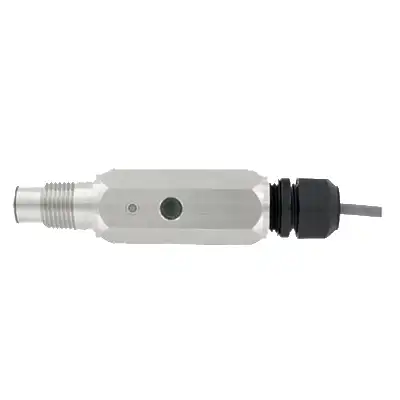

۷.فلوسوئيچ ترمال یا گرمایشی (Thermal Flow Switch)
این فلوسوئیچ بر اساس انتقال حرارت از طریق همرفت عمل می کند. دارای دو سنسور دما است، یکی در مسیر جریان و دیگری در خارج از مسیر جریان قرار می گیرد.
هنگامی که جریان گاز وجود دارد، حرارت از سنسور داخلی به سنسور خارجی منتقل میشود و دما در سنسور داخلی بالا می رود. این تغییر دما سیگنال الکتریکی را فرستاده و فلوسوئیچ را فعال می کند.
این مدل معمولاً بر اساس انتقال حرارت و اثر خنک کنندگی سیال روی سنسور کار می کند. ifm نیز فلوسوئیچ های ترمال را مناسب کاربردهای Flow/No Flow و دبی های پایین معرفی می کند و مزیت مهم آن را نبود قطعات متحرک می داند

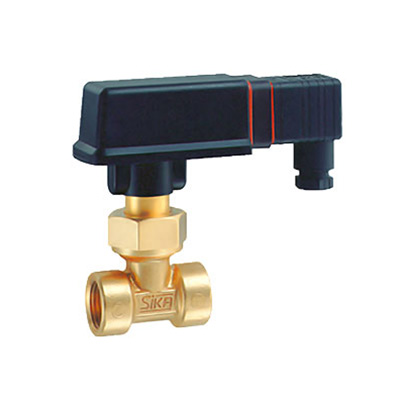

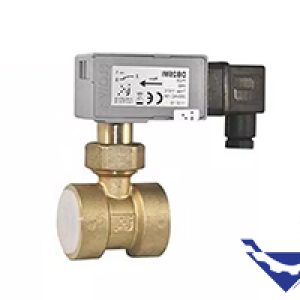

۸.فلوسوئیچ خطی (Flow switches with pipe tees)
فلوسوئيچ خطی عملکردی مشابه سوئیچ پدالی دارند اما با این تفاوت که تیغه درون سوئیچ قرار دارد. با تغییر جریان سیال بر اساس مقدار تعیین شده (Set point) یک سیگنال الکتریکی قطع یا وصل ارسال می گردد. فلوسوئیچ خطی در مسیر جریان سیال نصب و راه اندازی می شود.
علاوه بر موارد فوق فلوسوئیچ ها را می توان بر اساس نوع سیال فرآیندی که برای کنترل آنها طراحی می شوند طبقه بندی کرد. در زیر انواع سوئیچ های جریان بر اساس سیال فرآیندی بیان می شود:
- سوئیچ های جریان مایع: این فلو سوئیچ ها به طور خاص برای اندازه گیری و نظارت بر جریان مایعات طراحی می شوند. آنها معمولاً در کاربردهایی مانند سیستم های آب، خطوط لوله نفت، صنایع شیمیایی و سیستم های HVAC استفاده می شوند. سوئیچ های جریان مایع می توانند طیف گسترده ای از ویسکوزیته و نرخ جریان مایع را کنترل کنند.
- سوئیچ های جریان گاز: سوئیچ های جریان گاز برای تشخیص و نظارت بر جریان گازها تولید می شوند. آنها معمولاً در کاربردهایی مانند خطوط لوله گاز و فرآیندهای صنعتی که در آن جریان گازها باید کنترل و نظارت شود استفاده می شوند. سوئیچ های جریان گاز برای کنترل انواع گازها از جمله هوا، گاز طبیعی و گازهای صنعتی مختلف مناسب می باشند.
جدول مقایسه انواع فلوسوئیچ
| نوع فلوسوئیچ | مکانیزم عملکرد | مناسب برای | مزایا | محدودیتها |
|---|---|---|---|---|
| فلوسوئیچ پدالی یا تیغهای | حرکت تیغه در اثر جریان سیال | آب، چیلر، HVAC، اطفاء حریق | ساده، اقتصادی، پرکاربرد | حساس به رسوب، نیازمند نصب صحیح در مسیر جریان |
| فلوسوئیچ پیستونی | حرکت پیستون و فنر در اثر دبی | دبی کم، روغن، آب، سیستمهای صنعتی | عملکرد پایدار در دبی پایین، طراحی فشرده | افت فشار نسبی، حساسیت به آلودگی سیال |
| فلوسوئیچ ترمال | تغییر انتقال حرارت در حضور جریان | مایعات تمیز، هوا، گاز، دبی پایین | بدون قطعه متحرک، مناسب تشخیص Flow/No Flow | وابسته به خواص حرارتی سیال و شرایط دمایی |
| فلوسوئیچ مغناطیسی | حرکت شناور یا قطعه مغناطیسی و تحریک Reed Switch | آب، مایعات تمیز، سیستمهای تصفیه | ساختار ساده، خروجی مطمئن | محدودیت در سیالات بسیار کثیف یا ویسکوز |
| فلوسوئیچ توربینی | چرخش روتور یا پروانه در اثر جریان | آب، سیالات تمیز، دبیهای مشخص | پاسخ سریع، امکان تشخیص جریان پیوسته | حساس به ذرات و رسوب |
| فلوسوئیچ التراسونیک | تشخیص جریان با امواج صوتی | برخی مایعات و گازها، نصب غیرتهاجمی | بدون تماس مستقیم در برخی مدلها، افت فشار کم | قیمت بالاتر، وابسته به شرایط لوله و سیال |
| فلوسوئیچ خطی | عبور مستقیم سیال از بدنه و تحریک مکانیزم داخلی | پکیج، آبگرمکن، خطوط کوچک | نصب ساده، ابعاد کوچک | مناسب نبودن برای همه دبیها و فشارهای صنعتی |
عملکرد فلو سوئيچ
وظیفه اصلی فلوسوئیچ یا سوئیچ جریان تشخیص وجود یا عدم وجود جریان در خط لوله است. هنگامی که سیال از سیستم عبور می کند، با اعمال نیرو بر روی سنسور، مانند یک پدل یا سنسور حرارتی، سوئیچ جریان را فعال می کند.
هنگامی که سیال از طریق خط لوله جریان می یابد، نیرویی به سنسور وارد می کند و باعث حرکت آن می شود. این حرکت توسط مکانیزم سوئیچ تشخیص داده می شود و سپس یک کنتاکت الکتریکی را بر اساس وضعیت جریان فعال یا غیرفعال می کند.
کنتاکت سوئیچ می تواند برای کنترل سایر تجهیزات موجود در سیستم مانند پمپ ها، شیرها یا موتورها استفاده شود. به عنوان مثال هنگامی که سوئیچ جریان یک وضعیت جریان غیرعادی را تشخیص می دهد می تواند پمپ ها، شیرها یا آلارم ها را فعال یا غیرفعال کند. این ویژگی فلوسوئيچ امکان کنترل و حفاظت خودکار سیستم را بر اساس وضعیت جریان فراهم می کند.
علاوه بر این سوئیچ های جریان را میتوان به گونه ای تنظیم کرد که در صورتی که نرخ جریان از محدوده جریان (Set point) کمتر یا بیشتر شود یک زنگ هشدار یا سیگنال ایجاد کنند. این مزیت به حفظ شرایط جریان بهینه و جلوگیری از مشکلاتی مانند جریان کم، عدم جریان یا جریان بیش از حد کمک می کند.

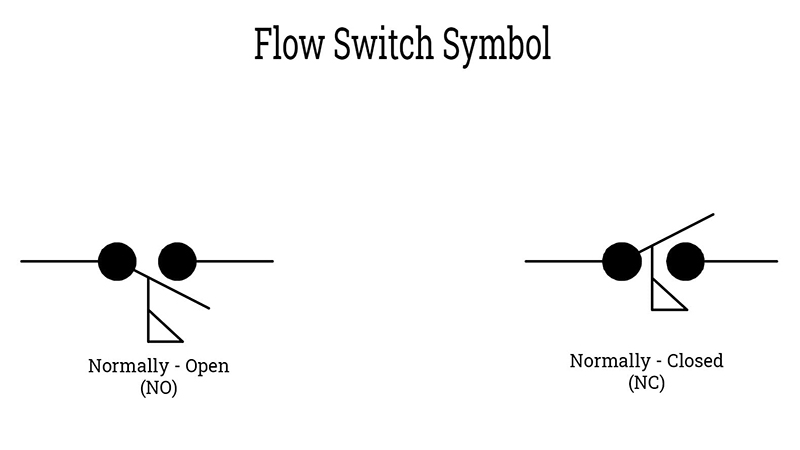

سوئیچ های جریان به صورت پیش فرض نرمال باز (NO) یا بسته (NC) طراحی می شوند. به بیان بهتر در یک سوئیچ NO، مدار باز (OFF) و در یک سوئیچ NC، مدار بسته است (ON) تا زمانی که در غیر این صورت فعال شود.
مزایای استفاده از فلو سوئیچ
سوئیچ های جریان با توجه به مزایای متعدد در صنایع گوناگونی کاربرد دارند. برخی از مزیت های فلوسوئيچ به شرح زیر است:
- کنترل و نظارت بر جریان
- حفاظت از پمپ ها، موتورها و غیره
- نصب و راه اندازی آسان
- قابلیت اطمینان و طول عمر بالا
- قیمت مقرون به صرفه در مقایسه با فلومترها
- بهره وری انرژی
- قابلیت کاربرد با انواع سیالات
کاربرد های فلوسوئیچ
سوئیچ های جریان تجهیزات ایمنی و حفاظتی هستند که برای نظارت بر جریان مایعات یا گازها در صنایع مختلف و ارائه یک سیگنال الکتریکی یا ایجاد یک عمل بر اساس نرخ جریان ( وجود یا عدم وجود جریان) طراحی می شوند. برخی از کاربردهای سوئیچ های جریان به شرح زیر است:
حفاظت از پمپ ها:
فلوسوئیچ ها معمولاً در سیستم های حفاظتی پمپ برای جلوگیری از آسیب ناشی از کارکرد خشک یا جریان ناکافی استفاده می شوند. هنگامی که نرخ جریان به زیر یک سطح مشخص میرسد، سوئیچ جریان می تواند سیگنالی برای خاموش کردن پمپ یا فعال کردن زنگ هشدار ارسال کند و از پمپ در برابر آسیب ناشی از کاویتاسیون یا فرسایش محافظت کند.
سوئیچ جریان پمپ حرارتی اغلب در استخرها یافت می شود مواقعی که یک پمپ حرارتی نسبتاً بزرگ برای رساندن آب به دمای مطلوب پس از روشن شدن مورد نیاز است. سوئیچ جریان در این مورد برای متوقف کردن عملکرد پمپ در هنگام قطعی تامین آب یا زمانی که استخر در حالت استفاده نیست عمل میکند.
سیستم های تهویه HVAC:
فلوسوئیچ ها در سیستم های گرمایش و تهویه مطبوع (HVAC) برای نظارت بر جریان آب یا هوا مورد استفاده قرار می گیرند. این تجهیزات ایمنی میتوانند تشخیص دهند که نرخ جریان کمتر یا بالاتر از یک آستانه تعیین شده است و اقداماتی مانند روشن یا خاموش کردن پمپ ها، فعال کردن آلارمها، یا شروع خاموش شدن سیستم برای جلوگیری از آسیب یا اطمینان از عملکرد صحیح را آغاز میکنند.
سیستم های اطفاء حریق:
سوئیچ های جریان یکی از اجزای جدایی ناپذیر سیستم های حفاظت در برابر آتش مانند سیستم های اسپرینکلر هستند. آنها جریان آب را هنگام فعال شدن آبپاش تشخیص می دهند، آلارم ها را ایجاد می کنند و واکنش هایی مانند فعال کردن سیستم های اطفاء حریق، اطلاع رسانی به افراد یا کنترل سیستم های ساختمان برای اطمینان از ایمنی در هنگام اضطرار آتش سوزی را انجام می دهند.
تصفیه آب:
فلوسوئيچ ها در تاسیسات تصفیه آب برای نظارت و کنترل جریان آب در مراحل مختلف فرآیند تصفیه به کار می روند و از عملیات کارآمد و سازگار اطمینان حاصل می کنند.
صنایع فرآیندی:
فلو سوئیچ ها در فرآیندهای مختلف صنعتی که نظارت بر جریان سیال یا گاز ضروری است، نقش مهمی ایفا می کنند. آنها در کاربردهایی مانند سیستم های خنک کننده یا چیلر، سیستم های روانکاری، پردازش شیمیایی، تصفیه آب و خطوط لوله نفت و گاز استفاده می شوند.
سوئیچ های جریان می توانند به حفظ نرخ جریان بهینه، جلوگیری از آسیب به تجهیزات و تضمین ایمنی و کارایی عملیات صنعتی کمک کنند.
بویلرها:
سوئیچ های جریان روی دیگ های بخار در خطوط لوله آب و گاز به کار می روند. در کانالهای آب معمولاً برای محافظت از دیگ بخار از عملکرد در حالت های کم یا عدم جریان نصب می شوند.
فلوسوئيچ های دیگ بخار گازی عمدتاً برای جلوگیری از آتش گرفتن دیگ قبل از تخلیه گاز توسط فن ها از طریق دودکش استفاده می شوند.
صنایع بهداشتی:
سوئیچ های جریان بهداشتی (Hygienic) اغلب در صنایعی ضروری هستند که بهداشت در آنها اهمیت ویژهای دارد که شامل تولید مواد غذایی، داروها، محیط های پزشکی و آزمایشگاهی می شوند.
آنها معمولاً از متریال فولاد ضد زنگ ساخته می شوند و گاهی اوقات دارای محفظه های داخلی کاملاً آب بندی شده و دارای توربین یا سوئیچ های مغناطیسی هستند.
سیستم های خنک کننده یا چیلرها:
سوئیچ های جریان چیلر دستگاه هایی هستند که در سیستم های چیلر برای نظارت بر جریان آب سرد یا مبرد درون سیستم استفاده می شوند.
فلوسوئيچ های چیلر به طور مداوم بر میزان جریان آب سرد یا مبرد در حال گردش در سیستم نظارت می کنند. آنها اطمینان می دهند که نرخ جریان در محدوده مورد نظر باقی می ماند تا عملکرد کارآمد و قابل اعتماد چیلر حفظ شود.
با نظارت بر جریان سوئیچ ها می توانند شرایط جریان کم و مشکلاتی مانند خرابی پمپ، گرفتگی فیلترها یا نشت سیستم را تشخیص دهند.
تفاوت فلوسوئیچ و فلومتر چیست؟
فلوسوئیچ و فلومتر هر دو در گروه تجهیزات اندازهگیری و کنترل جریان قرار میگیرند، اما وظیفه آنها یکسان نیست. فلومتر مقدار دقیق دبی عبوری را اندازهگیری میکند و خروجی آن معمولاً بهصورت عددی، آنالوگ یا دیجیتال نمایش داده میشود. اما فلوسوئیچ معمولاً برای تشخیص وجود جریان، عدم جریان یا عبور جریان از یک نقطه تنظیمشده استفاده میشود و خروجی آن اغلب بهصورت قطع و وصل کنتاکت است.
بهطور ساده، اگر هدف شما اندازهگیری دقیق مقدار دبی باشد، باید از فلومتر استفاده کنید؛ اما اگر هدف حفاظت از پمپ، تشخیص قطع جریان، فعالسازی آلارم، خاموش کردن چیلر یا کنترل روشن و خاموش شدن تجهیزات باشد، فلوسوئیچ گزینه مناسبتری است.
| فلوسوئیچ | فلومتر | ویژگی |
|---|---|---|
| تشخیص وجود یا عدم وجود جریان | اندازهگیری مقدار دقیق دبی | وظیفه اصلی |
| ON/OFF، NO/NC، رلهای، PNP/NPN | ۴-20mA، پالس، دیجیتال، نمایشگر دبی | نوع خروجی رایج |
| حفاظت، آلارم، کنترل قطع و وصل | پایش، اندازهگیری، کنترل فرآیند | کاربرد اصلی |
| اقتصادیتر | معمولاً گرانتر | هزینه معمول |
| خاموش کردن پمپ در نبود جریان | اندازهگیری دبی آب، بخار، گاز یا مواد شیمیایی | مثال کاربردی |
راهنمای انتخاب فلوسوئیچ مناسب
برای انتخاب فلوسوئیچ مناسب، تنها دانستن سایز لوله کافی نیست. فلو سوئیچ باید بر اساس نوع سیال، محدوده دبی، فشار و دمای کاری، نوع اتصال، متریال بدنه، نوع خروجی الکتریکی و شرایط نصب انتخاب شود. انتخاب اشتباه این تجهیز میتواند باعث قطع و وصل ناخواسته پمپ، خطای آلارم، آسیب به تجهیزات دوار یا کاهش ایمنی فرآیند شود.
| پارامتر انتخاب | توضیح |
|---|---|
| نوع سیال | آب، روغن، هوا، بخار، گاز، سیال خورنده، سیال ویسکوز یا دارای ذرات معلق |
| محدوده دبی | حداقل و حداکثر جریان عبوری باید با رنج عملکرد سوئیچ مطابقت داشته باشد |
| Set Point | نقطه قطع یا وصل باید متناسب با شرایط حفاظتی فرآیند تنظیم شود |
| فشار کاری | بدنه و اتصال فلوسوئیچ باید فشار خط را تحمل کند |
| دمای کاری | دمای سیال و محیط نباید از محدوده مجاز تجهیز بیشتر باشد |
| سایز و نوع اتصال | رزوهای، فلنجی، کلمپی، خطی یا اینسرشن بر اساس لوله و فرآیند انتخاب میشود |
| متریال بدنه | برنج، استنلس استیل، پلاستیک مهندسی یا آلیاژ مقاوم به خوردگی |
| نوع خروجی | NO، NC، SPDT، DPDT، PNP، NPN، رلهای یا ۴-20mA |
| شرایط محیطی | رطوبت، گردوغبار، ارتعاش، IP بدنه و نیاز به گواهی ضدانفجار |
در کاربردهای عمومی آب و چیلر، فلوسوئیچ پدالی یا خطی معمولاً انتخاب اقتصادی و رایجی است. برای دبیهای پایین، سیستمهای روغنکاری و هیدرولیک، مدلهای پیستونی یا خطی گزینه مناسبتری هستند. در کاربردهایی که سیال تمیز است و نیاز به تجهیز بدون قطعه متحرک وجود دارد، فلوسوئیچ ترمال میتواند انتخاب قابل اعتمادی باشد. برای خطوط هوا و گاز نیز باید از مدلی استفاده شود که بهطور مشخص برای گاز یا هوا طراحی شده باشد.

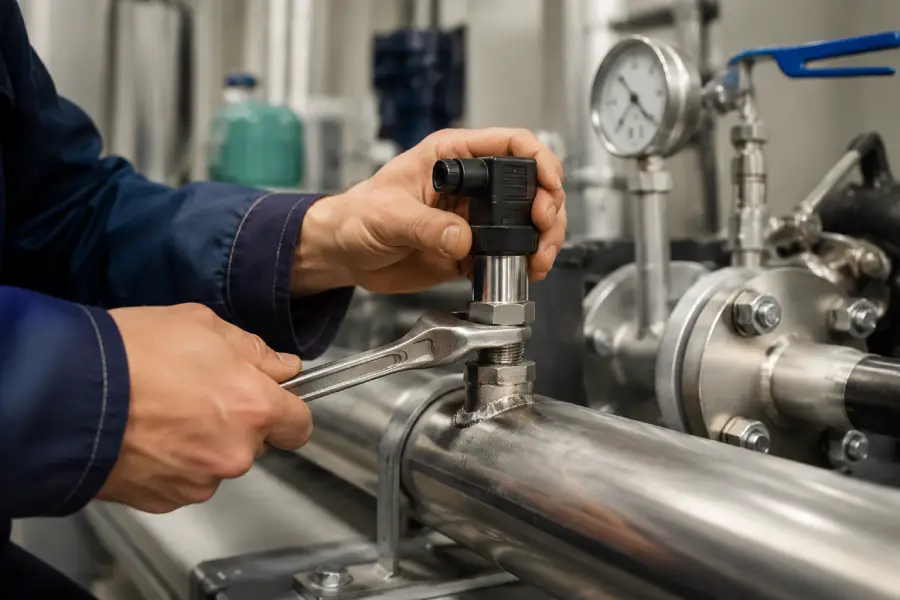

نحوه نصب فلوسوئيچ
فلوسوئیچ ها با نظارت و کنترل جریان به بهینه سازی فرآیند کمک می کنند. این تجهیزات استفاده کارآمد از منابع را امکان پذیر می سازند همچنین از سرریز یا نشتی جلوگیری و به حفظ نرخ جریان ثابت برای عملکرد بهینه تجهیزات و سیستم ها کمک می کنند.
مراحل نصب فلوسوئيچ با توجه به نوع و محل نصب آن می تواند متفاوت باشد. با این حال، به طور کلی میتوان مراحل زیر را برای نصب یک سوئیچ جریان در نظر گرفت:
- قطع جریان سیال: قبل از هر اقدامی، شیر اصلی ورودی سیال را ببندید تا از نشت سیال جلوگیری شود.
- انتخاب محل نصب: محل نصب فلوسوئیچ باید به گونهای باشد که دسترسی به آن آسان باشد و در معرض ضربه و لرزش نباشد. همچنین باید جهت جریان سیال را در نظر بگیرید.
- آماده سازی محل نصب: در صورت نیاز، لوله را در محل نصب فلوسوئیچ برش دهید. لبههای تیز لوله را سمباده بزنید تا از آسیب به واشر فلوسوئیچ جلوگیری شود.
- نصب فلوسوئیچ: فلوسوئیچ را در محل مورد نظر قرار دهید و با استفاده از آچار فرانسه آن را محکم کنید. توجه: از سفت کردن بیش از حد پیچها خودداری کنید.
- اتصال لوله ها: لوله ها را به ورودی و خروجی فلوسوئیچ وصل کنید و با استفاده از بست های شلنگی یا اتصالات رزوه ای آنها را محکم کنید.
- اتصال الکتریکی: اگر فلوسوئیچ الکتریکی است، سیمهای الکتریکی را به فلوسوئیچ متصل کنید. این شامل اتصال سیمها به منبع برق و تجهیزات کنترلی می شود.
- تنظیم فلوسوئیچ: برخی از فلوسوئيچ ها دارای تنظیمات حساسیت هستند. طبق دستورالعمل سازنده، تنظیمات مورد نظر خود را اعمال کنید.
- تست عملکرد: پس از نصب، فلوسوئیچ را تست کنید. مطمئن شوید که عملکرد آن صحیح است و در صورت تغییر جریان، فلوسوئیچ به درستی عمل می کند.
نکات مهم نصب فلو سوئیچ
- برای عملکرد مطلوب فلوسوئیچ باید در یک منطقه ای نصب شود که در آن فضای کافی برای نصب، تعمیر و بازرسی وجود داشته باشد.
- برای جلوگیری از آسیب رسیدن به فلوسوئیچ باید در ارتفاع مناسب نصب شود.
- هنگام نصب فلوسوئیچ در لوله افقی، باید در بالای لوله قرار گیرد تا از ایجاد زنگ زدگی یا ته نشین شدن ذرات دیگر داخل محفظه آن و عدم کارکرد صحیح دستگاه جلوگیری به عمل آید.
- در مواقعی که فلوسوئیچ روی لوله های عمودی نصب می گردد، اطمینان حاصل کنید که در جهتی که در آن جریان آب رو به بالا وجود دارد نصب شده باشد.
- برای تشخیص دقیق جریان آب، فلوسوئیچ باید در فاصله مناسب از اتصالات که جهت جریان در لوله، از تخلیه و یا از شیر تغییر مسیر نصب شده است (رعایت فاصله حداقل ۲۰ سانتی متر دو طرف آن).
- پس از نصب و تنظیم فلوسوییچ در صورتی که آب روی بدنه جمع شده است توسط یک دستمال کاملا خشک گردد تا در دراز مدت باعث زنگ زدن بدنه فلوسوئیچ نگردد.
- قبل از نصب، دستورالعمل سازنده فلوسوئیچ را به دقت مطالعه کنید.
- از آچار و ابزار مناسب استفاده کنید تا به تجهیز آسیبی نرسد.
- هنگام بستن اتصالات، از اعمال نیروی بیش از حد خودداری کنید و در صورت عدم آشنایی با مراحل نصب، از یک متخصص کمک بگیرید.
نحوه تست عملکرد سوئیچ جریان
تست سوئیچ جریان یک مرحله مهم برای اطمینان از عملکرد مناسب و دقت آن در نظارت بر جریان است. تست فلوسوئيچ معمولاً با وارد کردن جریان به سیستم و سپس مشاهده اینکه آیا سوئیچ جریان در نقاط سوئیچ از پیش تعیین شده فعال می شود یا خیر انجام می شود.
اگر مطمئن نیستید که با دبی صحیح سوئیچ می شود می توانید از یک فلومتر استفاده کنید که نرخ جریان دقیق را در هر زمان معینی به شما نشان میدهد در این صورت میتوانید به راحتی نرخ جریان را بررسی کنید. نرخ جریان را به نقاط سوئیچ مورد نظر میتوانید تنظیم کنید و از سیگنال های خروجی الکتریکی در آن مقادیر اطمینان حاصل کنید.
اگر می خواهید نقاط سوئیچ دقیق را بررسی کنید، آزمایش یک سوئیچ جریان مستقل که به یک فلومتر متصل نیست، می تواند کمی آسان تر باشد. جریان را می توان از طریق فلومتر دیگری در نزدیکی سوئیچ که نرخ جریان پیوسته را نشان می دهد تأیید کرد.
اگر به نظر می رسد که سوئیچ جریان کار نمی کند می توانید آزمایش کنید تا مطمئن شوید که قطعات الکتریکی هنوز کار می کنند و سوئیچ قدرت مورد نیاز برای عملکرد را دارد.
چگونه سوئیچ جریان را بازنشانی یا Reset کنید؟
تنظیم مجدد سوئیچ جریان بستگی به کاربردی دارد که فلو سوئیچ در آن استفاده می شود. به عنوان مثال، در جکوزی های، گاهی اوقات تنظیم مجدد فلو سوئیچ به آسانی با خاموش و روشن کردن برق است.
اما برای بازنشانی یا تنظیم نقطه سوئیچ یک سوئیچ جریان صنعتی، به دفترچه راهنمای محصول مراجعه نمایید. زیرا این روش بر اساس نوع فناوری و اینکه آیا نمایشگر یا کنترلر دیجیتال دارد یا نه متفاوت است.
اگر فلوسوئیچ به یک مدار الکتریکی متصل است، با خاموش کردن منبع تغذیه سوئیچ جریان و تجهیزات مربوطه شروع کنید. این یک اقدام احتیاطی ایمنی برای جلوگیری از هرگونه خطر الکتریکی در طول فرآیند تنظیم مجدد است.
پس از انجام ریست، برق را به فلوسوئيچ و تجهیزات مربوطه بازگردانید. اطمینان حاصل کنید که منبع تغذیه پایدار و در محدوده ولتاژ کاری مشخص شده است. هنگامی که تنظیم مجدد کامل و برق بازیابی شد، رفتار سوئیچ جریان را مشاهده کنید. بررسی کنید که آیا جریان را به درستی تشخیص می دهد و خروجی یا سیگنال مورد انتظار را ارائه می دهد.
برای اطمینان از موفقیت آمیز بودن بازنشانی، سیستم را برای هر گونه شرایط غیرعادی یا نقص کنترل کنید. توجه به این نکته مهم است که مراحل بالا یک دستورالعمل کلی ارائه می دهند و روش تنظیم مجدد ممکن است در مدل های مختلف سوئیچ جریان متفاوت باشد.
عیب یابی و خرابی فلو سوئیچ
اگر سوئیچ جریان شما دیگر با نرخ جریان مشخص شده راه اندازی نمی شود یا اصلاً سوئیچ نمی کند. حتی اگر مشخص است که به دبی تنظیم شده رسیده است بنابراین سوئیچ احتمالاً خراب است. اولین چیزی که باید بررسی کنید این است که سوئیچ برق دارد.
فلوسوئيچ اگر تأیید شود که برق دارد ممکن است زمان تعمیر یا تعویض سوئیچ فرا رسیده باشد. برای سوئیچ های پدالی می توانید تأیید کنید که پدال یا تیغه به درستی به محفظه متصل است و همچنان آزادانه حرکت می کند.
فلو سوئیچ ها معمولاً دارای آستانه فعال سازی قابل تنظیم برای راه اندازی سیگنال جریان بر اساس نرخ جریان هستند. اگر سوئیچ به طور مداوم با سرعت جریان به طور قابل توجهی بالاتر یا کمتر از آستانه مورد نظر فعال شود، ممکن است نشان دهنده یک مشکل کالیبراسیون یا یک سوئیچ معیوب باشد.
آسیب فیزیکی یا خوردگی نیز میتواند بر عملکرد سوئیچ های جریان تاثیر گذار باشد. هر گونه علائم آسیب فیزیکی، مانند ترک، قطعات شکسته یا اتصالات شل را بررسی کنید. خوردگی یا تجمع ذرات در سوئیچ یا در مسیر جریان نیز می تواند عملکرد آن را مختل کند.
فروش انواع ابزار دقیق (فلومتر و فلوسوئيچ و…) از برند های معتبر بازار (روزمونت – فیشر – اندرس هاوزر و..) با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق تجهیز صنعت را می توانید مشاهده نمایید، همچنین جهت کسب مشاوره رایگان و استعلام قیمت فلوسوئیچ با کارشناسان فروش ما تماس بگیرید.
سوالات متداول :
فلوسوئیچ چه زمانی عمل میکند؟
فلوسوئیچ زمانی عمل میکند که جریان سیال به نقطه تنظیمشده یا Set Point برسد، از آن کمتر شود یا کاملاً قطع شود. در این حالت، کنتاکت الکتریکی تغییر وضعیت میدهد و میتواند پمپ، آلارم، شیر برقی، چیلر یا سیستم کنترلی را فعال یا غیرفعال کند.
آیا فلوسوئیچ برای گاز و هوا هم استفاده میشود؟
بله، اما باید مدلی انتخاب شود که مخصوص گاز یا هوا طراحی شده باشد. همه فلوسوئیچهای آب برای هوا و گاز مناسب نیستند؛ زیرا چگالی، ویسکوزیته، دما، فشار و سرعت جریان در گازها با مایعات متفاوت است.
تفاوت کنتاکت NO و NC در فلوسوئیچ چیست؟
در حالت NO یا Normally Open، مدار در شرایط عادی باز است و با رسیدن جریان به مقدار تنظیمشده بسته میشود. در حالت NC یا Normally Closed، مدار در شرایط عادی بسته است و با تغییر وضعیت جریان باز میشود. انتخاب NO یا NC به منطق کنترلی تابلو برق، PLC یا سیستم ایمنی بستگی دارد.
چرا فلوسوئیچ در چیلر استفاده میشود؟
در چیلر، فلوسوئیچ برای اطمینان از وجود جریان آب در اواپراتور یا مدار خنککننده استفاده میشود. اگر جریان آب قطع شود یا به کمتر از حد مجاز برسد، فلوسوئیچ فرمان توقف یا آلارم صادر میکند تا از یخزدگی، آسیب کمپرسور یا کاهش راندمان سیستم جلوگیری شود.
علت عمل نکردن فلوسوئیچ چیست؟
دلایل رایج شامل قطع برق یا خرابی کنتاکت، گیر کردن پدل یا پیستون، رسوب و آلودگی، نصب اشتباه در جهت جریان، انتخاب نادرست رنج دبی، تنظیم اشتباه Set Point و خرابی سیمکشی است. در مدلهای مکانیکی باید آزادی حرکت قطعات بررسی شود و در مدلهای الکترونیکی تغذیه، خروجی و تنظیمات کنترل شوند.
آیا فلوسوئیچ نیاز به کالیبراسیون دارد؟
بعضی مدلها فقط تنظیم مکانیکی یا الکتریکی Set Point دارند، اما در کاربردهای حساس بهتر است عملکرد آنها با یک دبی مرجع یا فلومتر قابل اعتماد بررسی شود. در صنایع ایمنی، چیلر، بویلر و اطفاء حریق، تست دورهای عملکرد فلوسوئیچ اهمیت زیادی دارد.
