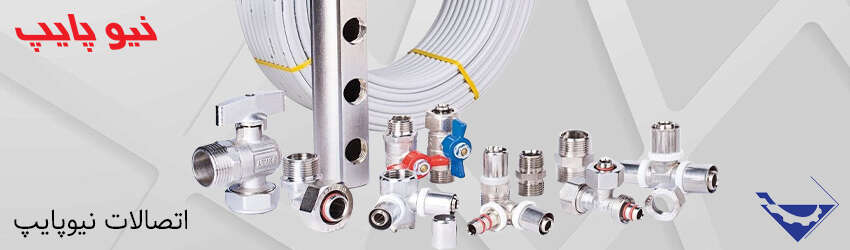

اتصالات نیوپایپ

اتصالات نیوپایپ چیست؟



اتصالات نیوپایپ، قطعاتی هستند که برای اتصال، تغییر مسیر، یا کنترل جریان آب در سیستم‌ های لوله‌ کشی استفاده می‌ شوند. نیوپایپ یکی از برندهای معروف در زمینه تولید لوله و اتصالات پنج‌ لایه است که در تأسیسات ساختمانی (آب‌ رسانی، گرمایش از کف، شوفاژ و…) کاربرد زیادی دارند.

اتصالات نیوپایپ

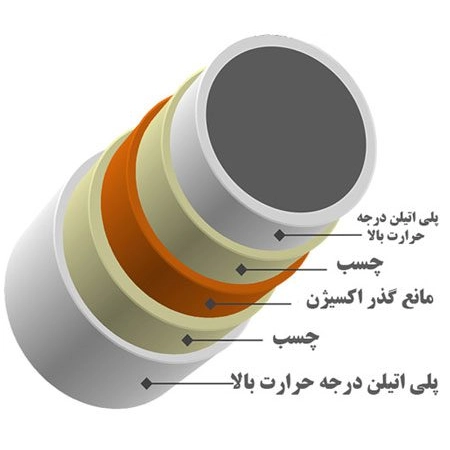

ساختار لوله نیوپایپ

لوله‌ های نیوپایپ از ساختاری پنج‌ لایه تشکیل شده‌اند که ترکیبی از فلز و پلیمر است. ساختار اصلی لوله نیوپایپ به شرح زیر است:

  1. لایه داخلی (پلی‌اتیلن مشبک – PEX): این لایه که در تماس مستقیم با سیال است، از پلی‌ اتیلن مشبک (PEX) ساخته شده که مقاومت بالایی در برابر خوردگی و دماهای بالا دارد.
  2. لایه چسب داخلی: این لایه، لایه داخلی PEX را به لایه میانی آلومینیومی متصل می‌ کند و از جدا شدن آن‌ ها جلوگیری می‌ نماید.
  3. لایه میانی (آلومینیوم): لایه‌ای از آلومینیوم که با جوش طولی التراسونیک به‌ صورت یکپارچه ساخته شده است. این لایه باعث افزایش مقاومت مکانیکی لوله، کاهش انبساط طولی و جلوگیری از نفوذ اکسیژن به داخل لوله می‌ شود.
  4. لایه چسب خارجی: این لایه، لایه آلومینیومی را به لایه خارجی PEX متصل می‌ کند و از جدا شدن آن‌ ها جلوگیری می‌ نماید.
  5. لایه خارجی (پلی‌ اتیلن مشبک – PEX): لایه بیرونی نیز از پلی‌ اتیلن مشبک ساخته شده که مقاومت لوله را در برابر عوامل خارجی، ضربه و شرایط محیطی افزایش می‌ دهد.

ساختار لوله نیوپایپ

این ترکیب لایه‌ ها باعث می‌ شود لوله‌ های نیوپایپ دارای ویژگی‌ هایی همچون انعطاف‌ پذیری بالا، مقاومت در برابر خوردگی و رسوب، تحمل دما و فشار بالا و عمر مفید طولانی باشند. به‌ همین دلیل، این لوله‌ ها گزینه‌ای مناسب برای سیستم‌ های لوله‌کشی آب آشامیدنی، سیستم‌ های گرمایشی و سرمایشی و سایر کاربردهای مشابه محسوب می‌ شوند.

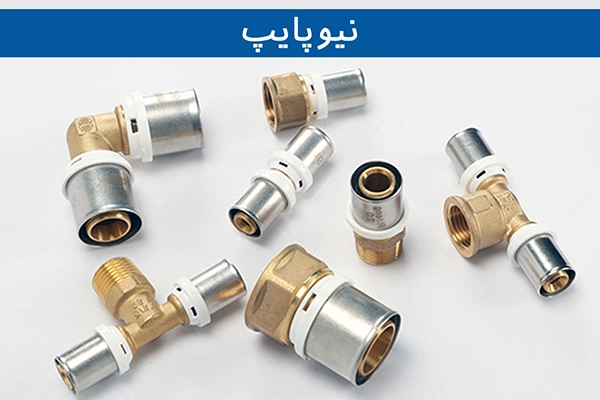

انواع اتصالات نیوپایپ

اتصالات نیوپایپ به‌ طور کلی به دو دسته زیر تقسیم بندی می‌ شوند:

اتصالات پرسی: این نوع اتصالات با استفاده از حلقه‌ های استیل و دستگاه پرس به لوله‌ ها متصل می‌ شوند. مزیت اصلی آن‌ها سرعت و سهولت در نصب است. با استفاده از دستگاه پرس، اتصال محکم و بدون نشتی ایجاد می‌ شود.

اتصالات کوپلی (رزوه‌ای): این اتصالات شامل مهره، حلقه و بدنه اصلی هستند و برای نصب آن‌ ها نیاز به ابزار خاصی نیست. با سفت کردن مهره، حلقه روی لوله فشرده شده و اتصال آب‌بندی می‌ شود. این روش به‌ ویژه برای مواقعی که نیاز به تغییر یا تعمیر سیستم لوله‌ کشی باشد، مناسب است. برخی دیگر از انواع رایج اتصالات نیوپایپ عبارتنداز:

  • زانویی (90 درجه و 45 درجه) برای تغییر جهت لوله‌ ها
  • سه‌راهی: برای ایجاد انشعاب در سیستم لوله‌کشی
  • بوشن (رابط): برای اتصال دو لوله هم‌قطر یا متفاوت
  • مهره ماسوره: امکان جداسازی و اتصال مجدد
  • کلکتور: برای توزیع یکنواخت جریان آب در سیستم‌ های گرمایش از کف

تمامی این اتصالات از آلیاژ برنج با روکش نیکل تولید می شوند که مقاومت بالایی در برابر خوردگی و فرسایش دارند. همچنین، استفاده از اورینگ‌ های باکیفیت در این اتصالات، آب‌بندی مطمئن و عمر طولانی را تضمین می‌ کند.

اتصالات نیوپایپ

مزایای اتصالات نیوپایپ

  • نصب سریع و آسان: اتصالات نیوپایپ به‌ گونه‌ای طراحی شده‌ اند که فرآیند نصب را تسهیل می‌ کنند، که این امر باعث کاهش زمان و هزینه‌ های نصب می‌ شود.
  • مقاومت در برابر خوردگی: استفاده از مواد باکیفیت در ساخت این اتصالات، آن‌ ها را در برابر خوردگی و رسوب مقاوم می‌ کند، که این ویژگی به افزایش عمر مفید سیستم لوله‌ کشی کمک می‌ کند.
  • تحمل دما و فشار بالا: اتصالات نیوپایپ قادر به تحمل دماهای بالا تا 90 درجه سانتی‌ گراد و فشارهای بالا هستند، که این ویژگی آن‌ ها را برای استفاده در سیستم‌ های گرمایشی و آب گرم مناسب می‌ سازد.

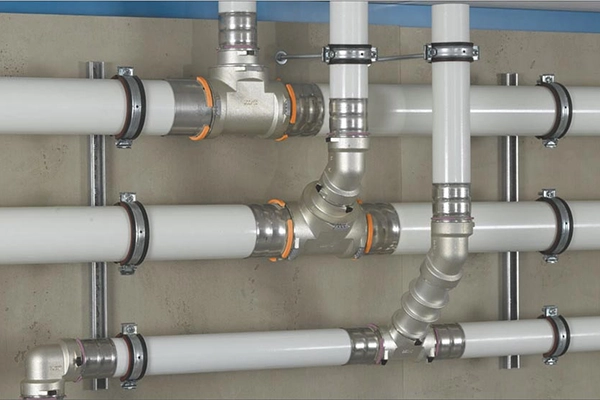

کاربردهای اتصالات نیوپایپ

لوله‌ های پنج‌ لایه نیوپایپ (PEXb-Al-PEXb) به دلیل ساختار منحصربه‌ فرد خود، در دماهای تا 90 درجه سانتی‌ گراد کاربردهای گسترده‌ای دارند.

این لوله‌ ها به‌ ویژه در سیستم‌ های لوله‌ کشی ساختمان‌ ها برای انتقال آب سرد و گرم بهداشتی مورد استفاده قرار می‌ گیرند. علاوه بر این، کاربردهای متنوع دیگری نیز برای لوله‌ ها و اتصالات نیوپایپ وجود دارد که در ادامه به برخی از آن‌ ها اشاره می‌ شود:

  • سیستم‌ های آب سرد و گرم بهداشتی: لوله‌ های نیوپایپ برای انتقال آب آشامیدنی و سیستم‌ های آب‌ رسانی در ساختمان‌ های مسکونی، تجاری و اداری مناسب هستند.
  • تأسیسات سرمایش، گرمایش و تهویه مطبوع: این لوله‌ ها در سیستم‌ های شوفاژ، پکیج، موتورخانه، چیلر و رادیاتور به‌کار می‌ روند و به بهبود کارایی سیستم‌های تهویه مطبوع کمک می‌ کنند.
  • کاربرد در صنایع پزشکی و بهداشتی: با توجه به قابلیت‌های این نوع لوله، از آن در صنایع پزشکی برای انتقال گازهای طبی، سیستم‌های دیالیز و سایر کاربردهای بهداشتی استفاده می‌ شود.
  • کاربرد صنعتی: لوله‌ های نیوپایپ در صنایعی مانند نفت، گاز، پتروشیمی، ماشین‌ سازی و کشتی‌ سازی به‌کار می‌ روند و به دلیل مقاومت در برابر مواد شیمیایی، گزینه‌ ای مناسب برای این صنایع محسوب می‌ شوند.
  • سیستم‌های حرارتی و برودتی: به دلیل مقاومت بالا در برابر فشار و شکستگی، این لوله‌ ها در لوله‌ کشی سردخانه‌ ها، فن‌کوئل‌ ها، سیستم‌ های تولید سرما و سیستم‌ های جدید سرمایش از کف استفاده می‌ شوند.

کاربرد اتصالات نیوپایپ

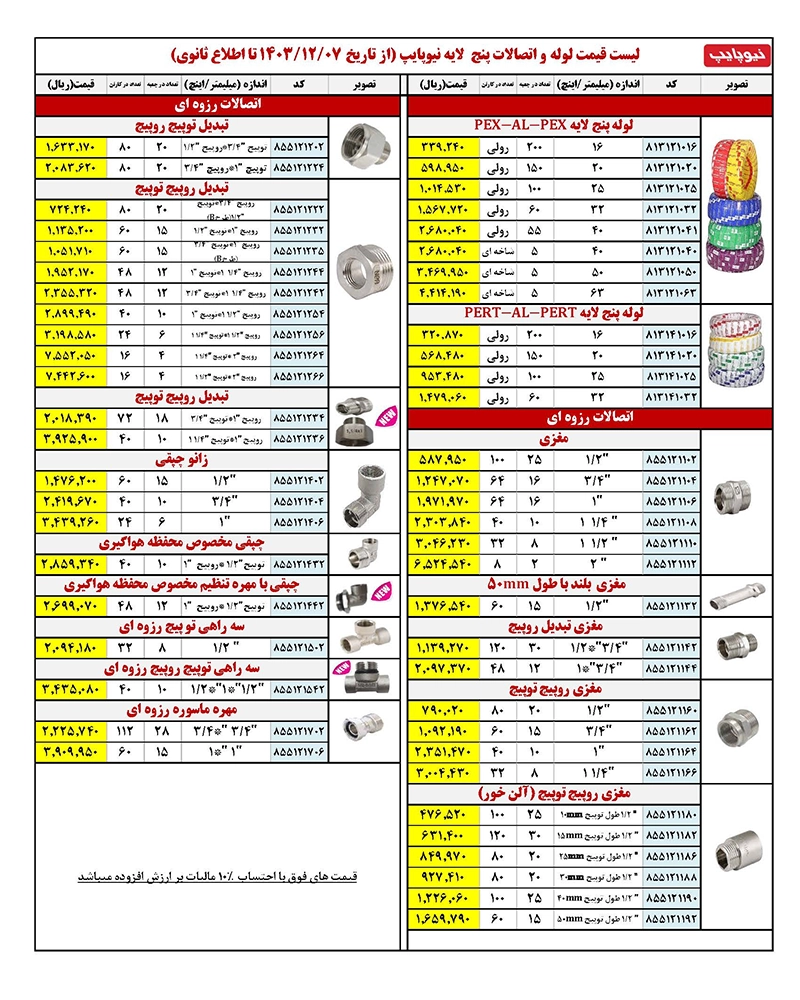

لیست قیمت اتصالات نیوپایپ

لیست قیمت اتصالات نیوپایپ











اتصالات سوپرپایپ

اتصالات فشار قوی
