اندازه گیری دقیق فلوی عبوری و انتقال این اطلاعات به سیستم مرکزی یا همان PLC یکی از اساسی ترین مراحل برای نظارت بر جریان سیالات در صنایع فرآیندی است. زیرا اتصال صحیح فلومتر به PLC علاوه بر افزایش دقت اندازه گیری موجب ارتقای ایمنی، بهبود اتوماسیون و کاهش هزینه های تعمیرات می شود.
برای درک بهتر نحوه اتصال، ابتدا باید شناخت روشنی از فلومتر و PLC داشته باشید. فلومتر پرکاربردترین تجهیز ابزاردقیق است که جریان حجمی یا جرمی سیالات مختلف (مایع، گاز یا بخار) را اندازه گیری می کند. این دستگاه نقشی حیاتی در صنایع مختلف نظیر نفت وگاز، پتروشیمی، تصفیه آب وفاضلاب، غذایی و دارویی و صنایع شیمیایی دارد.
در مقابل PLC یک کنترل کننده منطقی قابل برنامه ریزی (کامپیوتر صنعتی) است که توانایی مدیریت، پایش و خودکارسازی فرآیندها، کنترل ماشین آلات و تصمیم گیری بر اساس منطق برنامه ریزی شده را دارد. در ادامه این مقاله، به شکلی کاملاً کاربردی و مطابق استانداردهای ابزار دقیق توضیح می دهیم که چگونه فلومتر را به PLC متصل کنیم و برای اجرای صحیح این کار چه نکات فنی، سیمکشی و پارامترهایی باید رعایت شوند.
اهمیت اتصال فلومتر به PLC
یکی از مهم ترین دلایل این اتصال، یکپارچه سازی داده ها است. با انتقال مستقیم داده های دبی به PLC، امکان تحلیل و استفاده از این اطلاعات در کنترل دقیق فرایند فراهم می شود. به عنوان مثال، در یک تصفیه خانه آب، PLC می تواند بر اساس مقدار جریان اندازه گیری شده توسط فلومتر، میزان تزریق مواد شیمیایی را تنظیم کند تا کیفیت نهایی آب در سطح مطلوب باقی بماند.
مزیت بعدی، نظارت و کنترل از راه دور است. زمانی که فلومتر به PLC متصل باشد، اپراتور میتواند از هر نقطهای که به سیستم دسترسی دارد، نرخ جریان را مشاهده و در صورت نیاز تنظیمات لازم را اعمال کند. این موضوع برای واحدهای صنعتی بزرگ که دسترسی فیزیکی به همه تجهیزات دشوار است، مزیت بزرگی محسوب می شود. امکان مانیتورینگ لحظهای، تشخیص سریع ناهنجاری ها و انجام اصلاحات بدون حضور در محل، همگی نتیجه اتصال اصولی فلومتر به PLC است.
انواع سیگنال خروجی فلومترها برای اتصال به PLC
- خروجی آنالوگ ۴–۲۰ میلی آمپر
- خروجی ولتاژی ۰–۱۰ ولت
- خروجی پالسی (Pulse Output)
- خروجی فرکانسی (Frequency Output)
- خروجی دیجیتال Modbus RTU (RS485)
- خروجی HART بر بستر ۴–۲۰ mA
- خروجی PROFINET (در سیستم های اتوماسیون سطح بالا)
- خروجی PROFIBUS (در فلومترهای پیشرفتهتر)
- خروجی Modbus TCP (Ethernet)
نحوه اتصال فلومتر به PLC
روش های اتصال فلومتر به PLC بر اساس نوع فلومتر شما متفاوت خواهد بود:

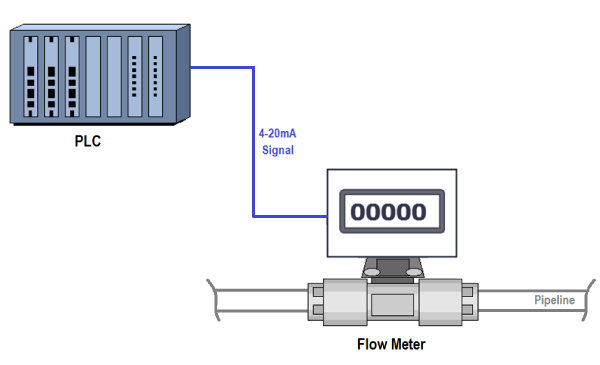

اتصال از طریق خروجی آنالوگ
بخش قابل توجهی از فلومترهای صنعتی دارای خروجی آنالوگ ۴–۲۰ میلی آمپر هستند؛ سیگنالی استاندارد که در اغلب سیستم های اتوماسیون استفاده می شود. در این روش، مقدار ۴ میلی آمپر معمولا نشان دهنده حداقل دبی و ۲۰ میلی آمپر بیانگر حداکثر دبی قابل اندازه گیری است.
برای اتصال فلومتر به PLC از طریق خروجی آنالوگ، کافی است ترمینال مثبت و منفی سیگنال روی فلومتر را به ورودی آنالوگ (AI) مربوطه در PLC متصل کنید. پس از انجام سیم کشی، PLC این جریان الکتریکی را دریافت کرده و آن را به یک مقدار دیجیتال قابل پردازش تبدیل می کند تا در منطق کنترلی یا مانیتورینگ استفاده شود.
استفاده از پروتکل های ارتباطی دیجیتال
بسیاری از فلومترهای پیشرفته از پروتکل های دیجیتال مانند Modbus RTU، Modbus TCP، Profibus یا Ethernet/IP پشتیبانی می کنند. این پروتکل ها امکان انتقال دقیق داده ها و حتی پیکربندی تنظیمات فلومتر را از طریق PLC فراهم می کنند.
در این روش، لازم است ابتدا اطمینان حاصل کنید که هر دو دستگاه (فلومتر و PLC) از یک پروتکل مشترک پشتیبانی می کنند. سپس اتصال از طریق کابل مناسب (مانند RS485 برای Modbus RTU یا کابل شبکه برای Modbus TCP / Ethernet/IP) انجام می شود. پس از برقراری ارتباط فیزیکی، باید پارامترهای ارتباطی مانند سرعت انتقال داده (Baud Rate)، آدرس دستگاه و تنظیمات شبکه در هر دو تجهیز پیکربندی شود تا ارتباط پایدار و بدون خطا برقرار گردد.
سیم کشی فلومتر به PLC
سیم کشی صحیح فلومتر به PLC یکی از مهم ترین مراحل در راه اندازی سیستم های ابزار دقیق و اتوماسیون است. زیرا کوچک ترین اشتباه در اتصال می تواند باعث ایجاد نویز، خطای اندازهگیری یا حتی آسیب دیدگی تجهیزات شود. برای جلوگیری از این مشکلات، رعایت نکات زیر ضروری است:
- انتخاب کابل مناسب: استفاده از کابل شیلددار و استاندارد مخصوص سیگنالهای ابزار دقیق اهمیت زیادی دارد. کابل های زوج به هم تابیده (Twisted Pair) به کاهش نویز کمک می کنند.
- اتصال صحیح شیلد: شیلد کابل باید فقط از یک سمت (معمولاً سمت PLC) به سیستم زمین متصل شود. اتصال دوطرفه باعث ایجاد حلقه زمین و القای نویز میشود و دقت سیگنال را کاهش می دهد.
- جداسازی کابلها: کابل های سیگنال فلومتر نباید در کنار کابل های برق قدرت یا اینورتر عبور کنند. فاصله مناسب یا استفاده از سینی های مستقل باعث کاهش تداخل الکترومغناطیسی می شود.
- توجه به پلاریته (+ و –): در سیگنالهای آنالوگ ۴–۲۰ میلیآمپر یا ۰–۱۰ ولت، جابهجا شدن قطب مثبت و منفی باعث عدم خواندن سیگنال توسط PLC میشود. قبل از روشن کردن سیستم باید پلاریته بررسی شود.
- تغذیه صحیح فلومتر: فلومترهای دو سیمه، سه سیمه یا چهارسیمه هرکدام روش اتصال متفاوتی دارند. در فلومتر دو سیمه، تغذیه و سیگنال مشترک است، در حالی که در مدلهای چندسیمه تغذیه جداگانه نیاز است.
- جلوگیری از اتصال شل یا ضعیف: ترمینال های شل، رزنانس نویز و قطعووصلی ایجاد کرده و باعث ناپایداری سیگنال می شوند. بهتر است از فِرولکوب (Ferrule) برای سر کابلها استفاده شود.
- بررسی مسیر ارتینگ فلومتر: در فلومترهای مغناطیسی، ارتینگ صحیح اهمیت بسیار زیادی دارد و بدون آن خروجی دستگاه ناپایدار یا پرنویز خواهد شد. استفاده از الکترود ارت یا کابل ارت استاندارد ضروری است.
- تست سیگنال قبل از اتصال نهایی: قبل از اینکه سیگنال به PLC وارد شود، مقدار خروجی فلومتر با یک مولتی متر یا Loop Calibrator باید بررسی شود تا از عملکرد صحیح حلقه جریان اطمینان حاصل گردد.
- جلوگیری از رطوبت و نفوذ آب: ترمینال ها باید در جعبه اتصال (Junction Box) استاندارد و دارای IP مناسب قرار گیرند تا رطوبت موجب خوردگی یا اتصال نشود.

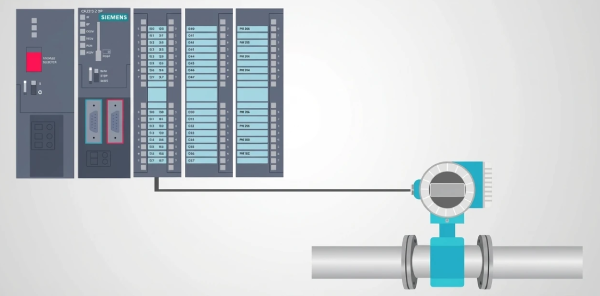

نکات مهم در اتصال فلومتر به PLC
در زمان اتصال یک فلومتر به PLC، رعایت چند نکته کلیدی ضروری است تا سیستم بدون خطا و با بیشترین دقت کار کند. در اولین مرحله باید اطمینان پیدا کنید که مشخصات الکتریکی فلومتر و PLC با یکدیگر سازگار هستند؛ این شامل نوع سیگنال خروجی، سطح ولتاژ، مقدار جریان مورد نیاز و نحوه تغذیه دستگاه است. ناسازگاری در این موارد می تواند باعث ایجاد نویز، خطای اندازهگیری یا حتی آسیب به تجهیزات شود.
نکته مهم دیگر، اتصال زمین صحیح و اصولی است. اجرای ارت مناسب از ایجاد تداخل های الکتریکی جلوگیری کرده و باعث می شود سیگنال خروجی فلومتر بدون افت یا نوسان به PLC برسد. در محیطهای صنعتی که نویز الکتریکی زیاد است، این موضوع اهمیت بیشتری پیدا می کند.
علاوه بر این، کالیبراسیون دقیق فلومتر قبل از راهاندازی نقش مهمی در صحت داده ها دارد. کالیبره بودن فلومتر تضمین میکند که مقدار دبی اندازه گیری شده دقیق بوده و PLC بتواند بر اساس آن تصمیم گیری درستی انجام دهد. برای این کار میتوانید از دستورالعمل های سازنده پیروی کنید یا از خدمات کالیبراسیون معتبر استفاده کنید.
در مجموع، اتصال صحیح فلومتر به PLC یکی از مراحل حیاتی در اتوماسیون فرآیندهای صنعتی است. با رعایت این نکات، امکان مدیریت دقیق داده ها، مانیتورینگ از راه دور و کنترل بهینه فرآیند فراهم می شود و عملکرد کلی سیستم به شکل قابل توجهی بهبود پیدا می کند.
خرید فلومتر تجهیزصنعت
تجهیز صنعت به عنوان یکی از تأمین کنندگان معتبر تجهیزات صنعتی در ایران، در حوزه ابزار دقیق، اتوماسیون، تجهیزات برقی، شیرآلات صنعتی، پایپینگ، تجهیزات آزمایشگاهی و انواع دستگاه های کالیبراسیون و اندازهگیری پرتابل فعالیت گستردهای دارد.
در این مجموعه، انواع فلومترهای صنعتی شامل مغناطیسی، جرمی (کوریولیس) و سایر برندهای مطرح با کیفیت بالا و قیمت رقابتی عرضه می شوند. برای دریافت مشاوره تخصصی، انتخاب بهترین مدل متناسب با نوع سیال، و استعلام قیمت روز فلومتر ها کارشناسان فروش ما آماده پاسخ گویی و ارائه راهنمایی کامل به شما هستند.
سوالات متداول
فلومترها معمولاً از چه نوع سیگنال هایی برای اتصال به PLC استفاده می کنند؟
فلومترها بسته به مدل، خروجی هایی مانند ۴–۲۰ میلیآمپر، ۰–۱۰ ولت، پالسی، فرکانسی، Modbus RTU، Modbus TCP، HART، PROFIBUS و PROFINET ارائه می دهند. انتخاب نوع سیگنال به نوع PLC و دقت موردنیاز بستگی دارد.
آیا می توان فلومتر پالسی را به هر PLC وصل کرد؟
بله، اما PLC باید ورودی پرسرعت (High-speed counter) یا ورودی دیجیتال سازگار با فرکانس پالس داشته باشد. در غیر این صورت، سیگنال به درستی شمارش نمی شود.
شیلد کابل فلومتر باید چگونه وصل شود؟
شیلد کابل تنها باید از یک سمت (معمولاً سمت PLC) به زمین متصل شود تا از ایجاد حلقه زمین و نویز جلوگیری شود.
اگر سیگنال فلومتر روی PLC نوسان دارد، مشکل چیست؟
دلایل متداول شامل نویز الکترومغناطیسی، شیلد نامناسب، عبور کابل از کنار کابلهای قدرت، عدم تطابق ماژول ورودی، یا کالیبره نبودن فلومتر است. بررسی مسیر کابل و ارتینگ معمولاً مشکل را حل می کند.
چگونه از صحت سیگنال قبل از ورود به PLC مطمئن شویم؟
با استفاده از مولتی متر، Loop Calibrator یا HART Communicator می توان سیگنال خروجی را تست کرد. این کار قبل از راه اندازی نهایی توصیه می شود.
آیا می توان چند فلومتر را به یک PLC متصل کرد؟
بله، کافی است PLC دارای تعداد ورودی آنالوگ یا دیجیتال کافی باشد. در پروتکل های شبکهای مانند Modbus TCP می توان چندین فلومتر را روی یک شبکه به PLC متصل کرد.
