ترانسمیتر فشار

ترانسمیتر فشار یا پرشر ترانسمیتر یک نوع سنسور اندازه‌گیری فشار است که فشار را به یک سیگنال الکتریکی تبدیل می‌کند. این سنسور فشار را اندازه می‌گیرد و سپس با استفاده از یک ترانسدیوسر، آن را به یک سیگنال الکتریکی جریانی مانند ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند.

این سیگنال الکتریکی سپس به سیستم کنترلی مانند یک PLC ارسال می‌شود. ترانسمیتر فشار دارای انواع مختلفی از نظر نوع سنسور اندازه گیری، نوع پروتکل ارتباطی و خروجی، نوع بدنه و … میباشد که در ادامه به معرفی برخی از آنها خواهیم پرداخت.

ترانسمیتر فشار چیست؟

همانگونه که در ابتدا ذکر شد، ترانسمیتر فشار یک نوع سنسور اندازه‌گیری فشار است که فشار را به یک سیگنال الکتریکی تبدیل می‌کند. این سنسور، فشار را اندازه می‌گیرد و سپس با استفاده از یک ترانسدیوسر (ترانسمیتر و ترانسدیوسر ممکن است به معنای مشابهی باشند)، آن را به یک سیگنال الکتریکی جریانی مانند ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند.

سیگنال الکتریکی حاصل سپس به سیستم کنترلی مانند یک PLC (کنترلر منطقی برنامه‌پذیر) ارسال می‌شود. این سیستم کنترلی می‌تواند از این سیگنال برای مانیتورینگ، کنترل و پردازش داده‌های فشار استفاده کند.

ترانسمیترهای فشار مختلفی وجود دارند که به تفاوت‌های مختلفی بر اساس نوع سنسور اندازه‌گیری، نوع پروتکل ارتباطی و خروجی، نوع بدنه و غیره تقسیم‌بندی می‌شوند. این تقسیم‌بندی‌ها به کمک ترانسمیترها امکان کنترل دقیق‌تر فرایندهای صنعتی را فراهم می‌کنند.

معمولاً ترانسمیترها روی لوله‌ها و مخازن در نقاط اندازه‌گیری نصب می‌شوند و اطلاعاتی مانند اختلاف فشار یا میزان حرارت را به صورت سیگنال الکتریکی به یک مرکز کنترل ارسال می‌کنند. این تجهیزات ابزار دقیق و پرکاربردی در صنایع مختلف هستند و برای اندازه‌گیری فشار گاز یا مایع استفاده می‌شوند.

ترانسمیترها از سه قسمت اصلی تقویت‌کننده، مبدل (ترانسدیوسر) و سنسور تشکیل شده‌اند. تقویت‌کننده مسئول تقویت سیگنال فشار است، مبدل (ترانسدیوسر) فشار را به سیگنال الکتریکی تبدیل می‌کند و سنسور فشار را اندازه‌گیری می‌کند. ترکیب این سه قسمت اصلی باعث عملکرد صحیح ترانسمیتر فشار می‌شود.

انواع پرشر ترانسمیتر

ترانسمیتر های فشار با توجه به نوع عملکرد و اندازه گیری در ۳ نوع اصلی ترانسمیتر های اندازه گیری فشار مطلق، فشار نسبی و اختلاف فشاری در صنایع استفاده میشوند که در ادامه به معرفی آنها خواهیم پرداخت:

ویدیو معرفی و انواع ترنسمیتر فشار

ترانسمیتر فشار مطلق (Absolute):

این نوع ترانسمیتر فشار، فشار را نسبت به خلاء کامل و بدون محتویات داخلی اندازه‌گیری می‌کند. در این حالت، فشار به عنوان نقطه مرجع صفر مطلق در نظر گرفته می‌شود. ترانسمیتر فشار مطلق به تغییرات فشار نسبت به خلاء کامل و تغییرات ارتفاعی حساس نیست.

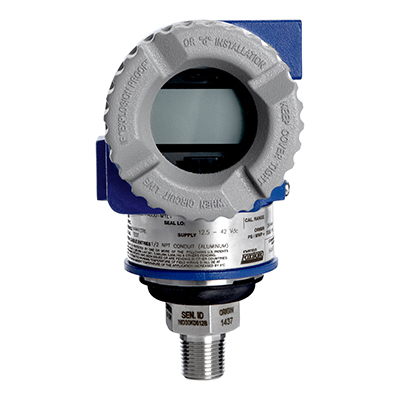

ترانسمیتر فشار نسبی (Gauge):

این ترانسمیتر فشار، فشار سیالات را نسبت به فشار محیط (معمولاً فشار جو) اندازه‌گیری می‌کند. در این نوع ترانسمیتر، سنسور در تماس با فشار محیط قرار دارد و از صفر نسبی به عنوان نقطه مرجع استفاده می‌شود. این نوع ترانسمیتر برای کنترل تغییرات فشار نسبت به فشار محیط مورد استفاده قرار می‌گیرد.

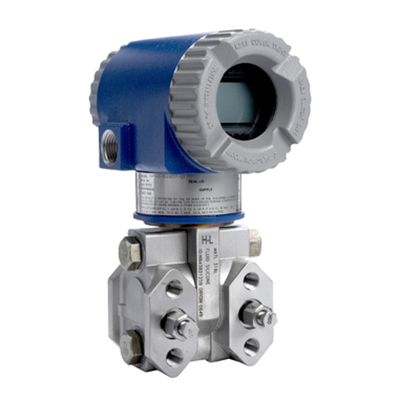

ترانسمیتر اختلاف فشار (Differential):

ترانسمیتر فشار تفاضلی میزان تفاضل فشار بین دو نقطه را اندازه‌گیری می‌کند. این ترانسمیتر برای کنترل جریان، سطح مایع، ویژگی‌های فرآیند و سایر کاربردهای صنعتی استفاده می‌شود. ترانسمیتر فشار تفاضلی دارای دو ورودی است که به دو نقطه اندازه‌گیری فشار متصل می‌شوند و تفاضل فشار را اندازه‌گیری کرده و به صورت سیگنال الکتریکی خروجی می‌دهد.

جهت مشاهده انواع و خرید ترانسمیتر فشار تجهیزصنعت کلیک نمائید.

اجزاء داخلی ترانسمیتر فشار

ترانسمیترهای فشار عموماً از سه اجزاء اصلی تشکیل شده‌اند: سنسور فشار، ترانسدیوسر و واحد نمایش.

۱. سنسور فشار:

این قسمت ترانسمیتر فشار مسئول اندازه‌گیری فشار و تبدیل آن به سیگنال الکتریکی یا الکترونیکی است. از اصول مختلف فیزیکی مانند دیافراگم، استرین گیج، پیزوالکتریک و پیزورزیستیو برای کارکردن سنسورها استفاده می‌شود. این سنسورها قادرند تغییرات فشار را به تغییرات مکانیکی یا الکتریکی تبدیل کنند.

۲. ترانسدیوسر:

این بخش از ترانسمیتر مسئول تبدیل سیگنال مکانیکی یا الکتریکی از سنسور فشار به سیگنال الکتریکی است. ترانسدیوسر معمولاً شامل یک مدار الکترونیکی است که سیگنال‌های ورودی را تقویت و تبدیل به سیگنال خروجی قابل استفاده می‌کند.

۳. نمایشگر:

بعضی از ترانسمیترهای فشار دارای واحد نمایشی هستند که می‌توانند فشار را به شکل عددی یا نمودار نمایش دهند. و معمولاً در سیستم‌های نظارتی و کنترلی برای نشان دادن مستقیم فشار به کار می‌رود.

انواع سنسور اندازه گیری ترانسمیتر فشار

انواع سنسورهای ترانسمیتر فشار عبارتند از:

۱. دیافراگمی (Diaphragm):

این نوع ترانسمیتر فشار از یک دیافراگم برای اندازه‌گیری فشار استفاده می‌کند. دیافراگم عموماً از فولاد ضدزنگ ساخته می‌شود و به تغییرات فشار واکنش نشان می‌دهد. این نوع ترانسمیترها عموماً در صنایع نفت و گاز، شیمیایی و فرآیندهای صنعتی استفاده می‌شوند.

۲. خازنی (Capacitive):

این نوع ترانسمیتر فشار از اصول فیزیکی خازنی برای اندازه‌گیری فشار استفاده می‌کند. این ترانسمیترها در محیط‌ها و کاربردهای صنعتی مختلف برای اندازه‌گیری فشار استفاده می‌شوند.

۳. پیزوالکتریک (Piezoelectric):

ترانسمیترهای پیزوالکتریک از سنسورهای پیزوالکتریک برای اندازه گیری فشار و تبدیل فشار به سیگنال الکتریکی استفاده می‌کنند. این نوع ترانسمیترها عموماً در شرایطی با ویبره و ارتعاشات قوی استفاده می‌شوند.

۴. مقاومتی (Piezo Resistive):

در این نوع ترانسمیترها، از سنسورهای استرین گیج استفاده می‌شود. این سنسورها تغییرات نیرو و فشار را به تغییرات مقدار مقاومت الکتریکی تبدیل می‌کنند. سپس ترانسدیوسر این تغییرات مقاومت را به سیگنال الکتریکی تبدیل می‌کند.

در کل، ترانسمیترهای فشار با استفاده از این انواع سنسورها، فشار را به سیگنال الکتریکی تبدیل می‌کنند و اطلاعات فشار را برای کنترل و نمایش در سیستم‌های مختلف فراهم می‌کنند.

خروجی ترانسمیتر فشار

ترانسمیتر فشار ، دو خروجی اصلی دارد: سیگنال آنالوگ و سیگنال دیجیتال.

۱. سیگنال آنالوگ:

سیگنال آنالوگ یکی از رایج‌ترین خروجی‌های ترانسمیتر فشار است. این سیگنال به صورت جریان مستقیم (معمولاً ۴-۲۰ میلی‌آمپر) یا ولتاژ (معمولاً ۰-۱۰ ولت) بیان می‌شود. این سیگنال خطی با فشار متناسب است، به این معنی که هر یک واحد تغییر در فشار، تغییر مشابهی در سیگنال آنالوگ ایجاد می‌کند.

مثلاً، اگر ترانسمیتر فشار یک فشار ۱۰۰ واحدی را اندازه‌گیری کند، می‌تواند یک سیگنال آنالوگ ۴ میلی‌آمپر یا ۲ ولت ارائه دهد. این سیگنال می‌تواند به راحتی توسط سیستم‌های کنترلی و نظارتی خوانده شود.

۲. سیگنال دیجیتال:

ترانسمیترهای فشار مدرن اغلب خروجی دیجیتال دارند. این خروجی‌ها اطلاعات را به صورت دیجیتال ارائه می‌دهند و از پروتکل‌های ارتباطی مانند HART، Modbus، PROFIBUS، یا Foundation Fieldbus استفاده می‌کنند.

سیگنال‌های دیجیتال معمولاً با استفاده از کدهای دیجیتال، مانند بایت‌ها یا بیت‌ها، اطلاعات را ارسال می‌کنند. این سیگنال‌ها به تبادل اطلاعات با سیستم‌های کنترلی و نظارتی از راه دور و تنظیمات پیشرفته کمک می‌کنند. از طریق این خروجی دیجیتال، می‌توان تنظیمات مرتبط با ترانسمیتر فشار را تغییر داد و اطلاعات دقیق و کاملتری در مورد فرآیند اندازه‌گیری شده را به‌دست آورد.

علاوه بر این، بعضی از ترانسمیترهای فشار می‌توانند دارای همزمان خروجی سیگنال آنالوگ و دیجیتال باشند، به طوری که کاربران بتوانند بین این دو خروجی انتخاب کنند و به اطلاعات دقیق و کامل‌تری درباره فرآیند دسترسی داشته باشند.

نکات مهم انتخاب ترانسمیتر فشار

برای طراحی و انتخاب یک ترانسمیتر فشار مناسب پارامترها و فاکتورهای متعددی را باید مدنظر قرار داد. در ادامه به تشریح مهمترین این پارامترها اشاره خواهیم کرد:

۱. نوع فشار:

نوع فشاری که باید اندازه‌گیری شود نیز بسیار مهم است. ترانسمیترهای فشار براساس نوع فشاری که قرار است اندازه‌گیری کنند، دسته‌بندی می‌شوند. نوع‌های معمول شامل فشار گیج (Gauge Pressure)، فشار مطلق (Absolute Pressure) و فشار تفاضلی (Differential Pressure) هستند. بسته به نوع فشاری که در فرآیند شما وجود دارد، باید ترانسمیتری را انتخاب کنید که قادر به اندازه‌گیری آن نوع فشار باشد.

۲. رنج اندازه‌گیری:

رنج قابل اندازه گیری یا Instrument Range در پرشر ترانسمیتر اصلی ترین موردی است که در هنگام انتخاب و خرید باید به آن توجه کرد. رنج قابل اندازه گیری در ترانسمیتر فشار باید به گونه ای باشد که فشار فرآیندی تقریبآ در بازه میانی این رنج قرار گیرد. این امر به این خاطر میباشد که ترانسمیتر های فشار در بازه میانی با دقت بسیار بالاتری اندازه گیری فشار را انجام میدهند.

همچنین ماکزیمم فشار فرآیندی یا Design Pressure نباید از ماکزیمم فشار قایل تحمل ترانسمیتر فشار Maximum  Working Allowable Pressure بیشتر باشد. چراکه در غیر اینصورت کپسول یا المنت سنسور در ترانسمیتر فشار آسیب خواهد دید که در اینصورت ترانسمیتر دیگر قابل استفاده نخواهد بود.

۳. نوع سنسور (کپسول):

نوع سنسور استفاده شده در ترانسمیتر فشار بر عملکرد، حسیاست، دقت و رنج قابل اندازه گیری آن تاثیرگذار میباشد. هر نوع سنسوری اعم از پیزو الکتریکی، خازنی، پیزو مقاومتی یا انواع دیگر سنسور های رایج در ترانسمیتر های فشار، مزایا و معایبی خود را دارد و باید بر اساس شرایط و نیازهای فرآیندی انتخاب شوند.

۴. متریال سنسور

متریال سنسور یا کپسول، دیافراگم جدا کننده سنسور و روغن داخل سنسور در یک ترانسمیتر فشار از مهمترین مواردی هستند که در حفظ دقت و کیفیت عملکرد ترانسمیتر فشار، جلوگیری از آسیب دیدگی آن بسیار مهم و حائز اهمیت میباشند. به همین جهت انتخاب متریال مناسب یکی از مهمترین ملاحظاتی است که در انتخاب یک پرشر ترانسمیتر باید در نظر گرفته شود.

متریال های استیل ۳۱۶ و 316L، هستلوی (Alloy C22)، مونل و اینکونل از متریال های رایج مورد استفاده در سنسور های ترانسمیتر فشار محسوب میشوند. هریک از این متریال ها دارای مقاومت های متفاوتی نسبت به خوردگی، سائیدگی، دما های بالا و سایر شرایط سخت یک فرآیند خواهند داشت. طبیعتآ در نظر گرفتن هریک از متریال ها با توجه به شرایط فیزیکی سیال انجام خواهد شد.

۵. دقت اندازه گیری:

دقت یک تجهیز از مهمترین پارامترهایی میباشد که برای انتخاب و خرید آن باید در نظر گرفت. دقت ترانسمیتر فشار با توجه به حساسیت فرآیند و دقت مورد نیاز مشخص خواهد شد. طبیعآ ترانسمیتر فشار با دقت های بالا دارای حساسیت های بیشتر و قیمت های بیشتری نیز هستند.

۶. خروجی ها و پروتکل های ارتباطی:

انواع سیگنال های خروجی جریانی ۴ تا ۲۰ میلی آمپر DC و سیگنال های ولتاژی ۰ تا ۱۰ ولت DC از متداول ترین و رایج ترین سیگنال هایی هستند که معمولآ ترانسمیتر های فشار مجهز به آنها بوده و مقادیر اندازه گیری شده فشار را در قالب این سیگنال ها به سیستم های کنترل ارسال میکنند.

پروتکل های HART، FOUNDATION Fieldbus، Profibus PA و پروتکل های ارتباطی دیگری سیستم های کنترلی نیز امروزه در سیستم های اتوماسیون جدیدتر و پیشرفته تر مورد استفاده هستند.

بطور کلی در نظر گرفتن خروجی های یک ترانسمیتر فشار و دارا بودن پروتکل ارتباطی متناسب با سیستم کنترلی از نکاتی است که در انتخاب و خرید یک پرشر ترانسمیتر باید در نظر گرفته شود.

۷. شرایط محیطی:

ترانسمیتر باید با شرایط محیطی فرآیندی سازگاری داشته باشد. این شرایط شامل دما، فشار، رطوبت، ارتعاشات و شوک‌های مکانیکی، و مواد خورنده ممکن در محیط فرآیند می‌شوند. این شرایط و مقاومت یک تجهیز که با IP روی پلاک تجهیزات ابزار دقیق نمایش داده میشود نشان دهنده مقاومت این تجهیز در مقابل نفوذ ذرات غبار و رطوبت در آن میباشد.

با توجه به اینکه بسیاری از ترانسمیتر های فشار در محیط های آزاد و سرباز نصب میشوند، در نظر گرفتن حداقل IP65 برای آنها الزامی میباشد.

۸. استانداردها و تائیدیه ها:

پرشر ترانسمیتر ها باید متناسب با محیطی که در آن نصب میشوند و سیالی که فشار آن را اندازه گیری میکنند باشند. انواع استاندارد ها و تائیدیه هایی برای محیط های خطرناک (انفجاری)، محیط های بهداشتی و سرویس های هایژنیک و بسیاری از استاندارد های دیگر وجود دارند که ترانسمیتر فشار باید متناسب با آن شرایط انتخاب شود.

با توجه به این نکات، برای انتخاب ترانسمیتر فشار، مهم است که نیازهای خاص و شرایط فرآیند خود را بررسی کنید و با توجه به آنها، ترانسمیتری را انتخاب کنید که محدوده اندازه‌گیری، دقت، سازگاری محیطی، نوع سنسور، امکانات اضافی و استانداردهای مورد نیاز را فراهم کند. همچنین، اطمینان حاصل کنید که ترانسمیتر انتخابی با سیستم کنترلی شما سازگاری دارد و قابلیت اتصال لازم را دارد. در صورت نیاز، می‌توانید با تأمین کنندگان تخصصی مشورت کنید تا بهترین گزینه را برای نیازهای خود انتخاب کنید.
