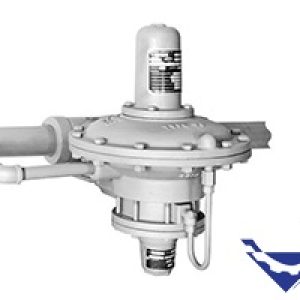

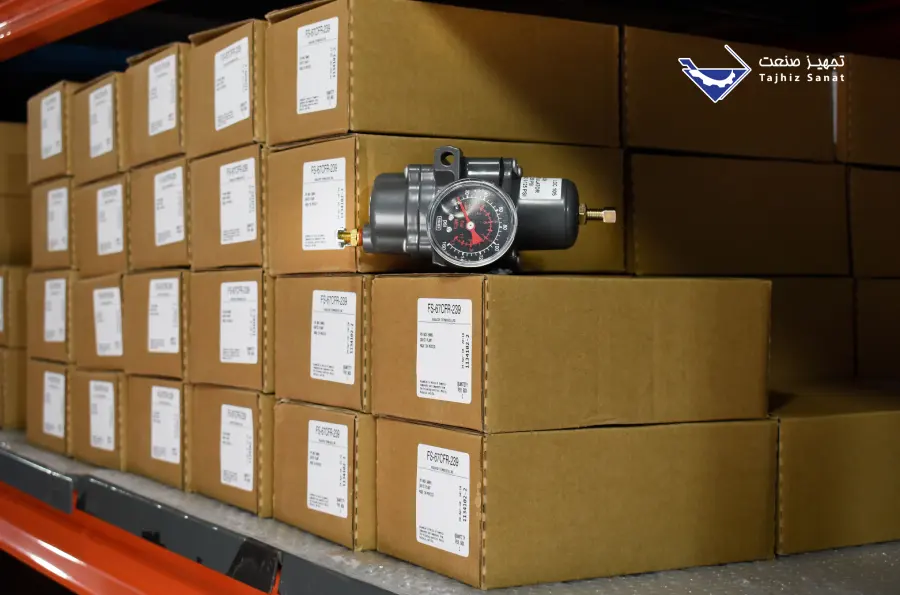

رگولاتور فیشر (Fisher Regulator)
رگولاتور فیشر یکی از محصولات شرکت Emerson می باشد که با نام تجاری فیشر شناخته می شوند. امرسون ارائه دهنده محصولات کنترل فشاری مطمئن و قابل اعتماد است که به طور گسترده در صنایع مختلف استفاده می‌شوند. این محصولات شامل تنظیم کننده‌ها (Regulators) می‌شوند که در تنظیم و کنترل فشار در سیستم‌ها و فرآیندهای مختلف به کار می‌روند.
رگولاتور فیشر وسیله ای است که با توجه به سیستم های مکانیکال داخلی قادر است فشار بالای گاز ورودی را بگیرد و با توجه به نیاز مصرف کننده با فشارکمتری تحویل مشترک نماید. براین اساس رگولاتورها دارای سایزهای مختلف وفشار های مختلفی می باشند. رگولاتور فیشر با توجه به مکانیزمی که برخوردار است باید در محیط های باز استفاده شود.
محصولات کنترل فشاری Emerson با استفاده از فناوری پیشرفته و طراحی متخصصانه، به صورت قابل اعتماد و با کارایی بالا عمل می‌کنند. طراحی دقیق این محصولات، امکان کنترل دقیق و پایدار فشار را در شرایط مختلف فراهم می‌کند.
این محصولات قابلیت کارکرد در برابر شرایط سخت و محیط‌های سخت را دارند و به عنوان استانداردهای صنعتی برای عملکرد و عمر طولانی شناخته شده‌اند. به علاوه، محصولات کنترل فشاری Emerson در کاربردهای مختلفی مانند هوا فشرده، گاز طبیعی، بخار، سوخت، پروپان، گازهای ویژه، آب و سایر مایعات فرآیندی مناسب هستند.
در ادامه در مورد رگولاتورهای فیشر از نوع رگولاتور کاهنده فشار (Pressure Reducing Regulators) و رگولاتور فشار برگشتی (Back Pressure Regulators) بحث میکنیم و به بررسی هر کدام از این مدل ها و ساختار رگولاتور ها می پردازیم:

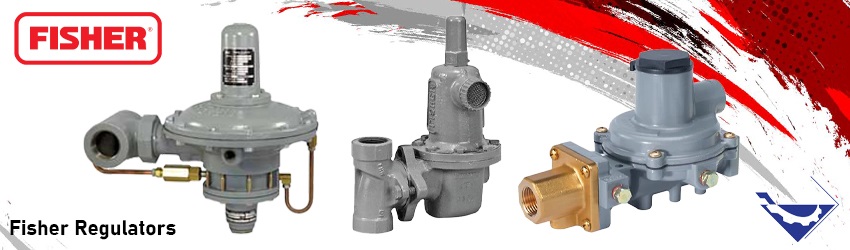

تجهیز صنعت خرید و فروش انواع رگولاتور فیشر مدل CFR67 رگولاتور فیشر مدل Y690A فیشر مدل 95H رگولاتور مدل 98LD رگولاتور مدل 161A FISHER REGULATOR 98H FISHER REGULATOR 95H FISHER REGULATOR 67CFR FISHER REGULATOR 627 انواع رگلاتور در سایزهای مختلف تامین انواع گیج و مانومتر رگلاتور تامین شیر فشار شکن فیشر

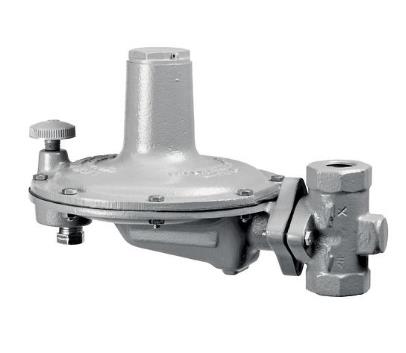

رگولاتور کاهنده فشار فیشر:
تنظیم کننده‌ها یا رگولاتورهای کاهنده فشار، به عنوان شیرهای کاهنده فشار شناخته می‌شوند، دستگاه‌های مکانیکی هستند که بدون نیاز به منبع تغذیه بیرونی، کنترل خودکار فشار را انجام می‌دهند. تنظیم کننده‌های کاهنده فشار فشاری بالا و اغلب متغیر در سمت بالادست را به یک فشار پایینتر و ثابت در سمت خروجی کاهش می‌دهند، با وجود تغییرات در تقاضای جریان از تجهیزاتی که به آنها تامین می‌شود. برای تطبیق با این تقاضا، شیر تنظیم کننده فشار، زمانی که تقاضا افزایش می‌یابد، فرآیند جریان را بیشتر می کند و زمانی که تقاضا کاهش می‌یابد، فرآیند جریان را محدود می‌کند.
عملکرد رگولاتور کاهنده فشار فیشر:
تنظیم کننده‌های بارگذاری با فنر (Spring Loaded)، به عنوان تنظیم کننده‌های مستقیم عمل می‌کنند، ساده‌ترین نوع تنظیم کننده فشار هستند و به دلیل سادگی و اقتصادی بودن، بیشترین تقاضا را دارند. مگر اینکه جریان یا دقت کاربرد مورد نظر را نتوان برآورده کرد، تنظیم کننده‌های بارگذاری شده با فنر به طور معمول انتخاب اول هستند.
تنظیم کننده‌های بارگذاری شده با فنر از تعادل نیرو بین یک فنر و فشار خروجی تنظیم کننده استفاده می‌کنند که بر روی یک غشاء (یا پیستون) فشار می‌آورد تا شیر آن را عمل کند. فنر فشرده می‌شود و نیروی لازم برای بازکردن شیر را فراهم می‌کند، در حالی که فشار خروجی بر روی غشاء نیروی بسته شدن را تامین می‌کند. وقتی این دو نیرو به تعادل می‌رسند، شیر تنظیم کننده به طور دقیق میزان مناسبی باز می‌شود و دقیقاً با تقاضای جریان از تجهیزات پایین‌جریان هماهنگ می‌شود. به این ترتیب، تنظیم کننده، یک محصول کاملاً مکانیکی است که کنترل فشار را به صورت خودکار انجام می‌دهد.
چند نمونه از مدل های رگولاتور کاهنده فشار :
Type MR105 Direct-Operated Pressure Reducing Liquid Regulator
Y600A Series Pressure Reducing Regulators
CP200 Series Pressure-Loaded Pressure Reducing Regulators

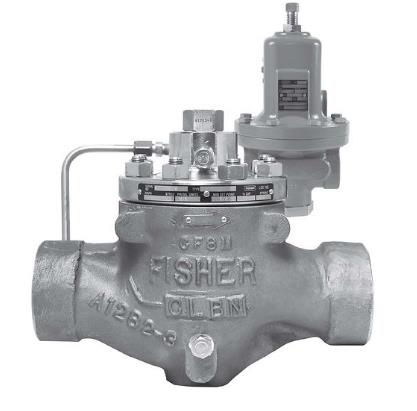

رگولاتورهای برگشتی فشار فیشر:
رگولاتورها یا شیرهای برگشتی فشار، که همچنین به عنوان تنظیم کننده‌های برگشتی فشار یا BPVs شناخته می‌شوند، برای حفظ فشار مورد نظر در سمت بالادست و محدود کردن افزایش فشار در یک سیستم طراحی شده‌اند. آنها با کنترل جریان سیال یا گاز در یک لوله، فشار سمت بالادست را تنظیم می‌کنند.
عملکرد اصلی یک شیر برگشتی فشار، جلوگیری از تجاوز فشار سمت بالادست از یک نقطه مشخص می باشد. وقتی فشار سمت بالادست به نزدیکی یا فراتر از نقطه تنظیم می‌رسد. شیر برگشتی فشار موقعیت خود را تنظیم می‌کند تا جریان را محدود کند و فشار مورد نظر را حفظ کند. با انجام این کار، فشار برگشتی ایجاد می‌شود که نیرویی مقابل نیروی سیال یا گاز ورودی ایجاد می‌کند و به این ترتیب، افزایش فشار را محدود می‌کند.
شیرهای برگشتی فشار به طور معمول در کاربردهای مختلفی استفاده می‌شوند که حفظ یک فشار خاص در سیستم سمت بالادست بسیار حائز اهمیت است. آنها اغلب در لوله‌ها، سیستم‌های فرآیندی و تجهیزاتی استفاده می‌شوند که فشار بیش از حد می‌تواند آسیب، ناکارآمدی یا خطرات ایمنی ایجاد کند.
این شیرها می‌توانند به عنوان دستگاه‌های مستقیم عمل (self-operated) طراحی شوند که از فشار سیال یا گاز قابل کنترل برای عمل کردن شیر استفاده می‌کنند، یا می‌توانند با یک مکانیزم کنترل خارجی به عنوان دستگاه‌های کنترلی فعال شوند. انتخاب نوع شیر بستگی به عواملی مانند محدوده فشار، نرخ جریان و نیازهای سیستم دارد.
به طور کلی، شیرهای برگشتی فشار نقش مهمی در حفظ پایداری سیستم، جلوگیری از نوسانات فشار و تضمین عملکرد ایمن و کارآمد در فرآیندهای صنعتی مختلف ایفا می‌کنند.
عملکرد رگولاتورهای برگشتی فشار فیشر:
عملکرد شیرهای برگشتی فشار این است که فشار سمت بالادست را در یک سیستم تنظیم کرده و از تجاوز فشار مورد نظر جلوگیری کنند. زمانی که فشار سمت بالادست به نقطه تنظیم نزدیک می‌شود یا آن را فراتر می‌رساند، شیر برگشتی فشار واکنش نشان می‌دهد و مکانیزمی را فعال می‌کند تا جریان را کنترل کند و فشار را در سطح مورد نظر حفظ کند.
هنگامی که فشار سمت بالادست از حد تنظیم شده بیشتر می‌شود، شیر برگشتی فشار واکنش می‌کند و مکانیزم آن به کار می‌افتد. این مکانیزم می‌تواند یک سیستم فنری، پیستونی یا دیافراگمی باشد. با واکنش شیر، مسیر جریان محدود می‌شود و مقداری از سیال یا گاز به سمت خروجی راه یابی می‌کند. این فشار برگشتی در سیستم ایجاد می‌شود که به مانند یک مقاومت عمل می‌کند و فشار سمت بالادست را محدود می‌کند.
با استفاده از شیر برگشتی فشار، می‌توان فشار سمت بالادست را در یک محدوده خاص نگه داشت و از افزایش غیرقابل کنترل آن جلوگیری کرد. این نوع شیرها در صنایع مختلف از جمله صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، تولید برق و سایر فرآیندهای صنعتی کاربرد دارند.
به طور خلاصه، عملکرد شیرهای برگشتی فشار در کنترل و تنظیم فشار سمت بالادست سیستم است و با محدود کردن جریان، فشار را در سطح مورد نظر حفظ می‌کنند.
چند نمونه از مدل های رگولاتور برگشتی فشار :
CT88 Backpressure Regulator
Type 63EG Relief Valve or Backpressure Regulator
Type LR128 Pilot-Operated Pressure Relief Valve Or Backpressure Regulator
تقسیم بندی رگولاتورهای فیشر از نظر ساختار:
رگولاتورهای فیشر از نظر ساختار دو دسته هستند که در ادامه هر کدام را توضیح می دهیم.
شیر کنترلی خودکار (Self-operated Control Valve):
شیر کنترلی خودکار (Self-operated Control Valve) یک نوع ویژه از شیر کنترلی است که بدون نیاز به منبع انرژی خارجی یا سیستم کنترل برقی، عملکرد خود را انجام می‌دهد. این نوع شیر کنترلی از تغییرات فشار، دما، جریان یا سطح سیال در خود استفاده می‌کند تا به صورت خودکار جریان سیال را تنظیم کند و عملکرد کنترلی را انجام دهد.
به عنوان مثال، شیر کنترلی خودکار معمولاً از واحدهای مکانیکی مانند فشنگ‌ها، دیافراگم‌ها، یا تراکم‌کننده‌های گاز استفاده می‌کند. تا با تغییرات فشار سیال در خود، صمام را باز یا بسته کند و جریان سیال را به طور خودکار تنظیم کند.
مزیت اصلی شیر کنترلی خودکار این است که بدون وابستگی به منابع انرژی خارجی، به طور مداوم و خودکار عملکرد کنترلی را انجام می‌دهد. این نوع شیر کنترلی در برخی از کاربردهای صنعتی که دسترسی به برق یا سیستم کنترل برقی محدود است، مفید است.
شیرهای تنظیم کننده با عملکرد پایلوت (Pilot-Operated Regulators):
شیرهای تنظیم کننده با عملکرد پایلوت (Pilot-Operated Regulators) شیرهایی هستند که با استفاده از یک سیستم کنترلی خارجی به نام پایلوت، جریان و فشار را تنظیم می‌کنند. این نوع شیرها در برابر شیرهای برگشتی فشار خودعمل (self-operated) که از فشار سیال یا گاز قابل کنترل برای کارکردن استفاده می‌کنند، تفاوت دارند.
عملکرد
عملکرد شیرهای تنظیم کننده با عملکرد پایلوت به این صورت است که یک پایلوت در سیستم کنترلی خارجی قرار دارد که به شیر اصلی وصل می‌شود. پایلوت یک سیستم جداگانه است که شامل یک شیر کنترلی کوچک‌تر، یک سنسور فشار و یک محدود کننده جریان است. این پایلوت به عنوان مکانیزم کنترلی عمل می‌کند و بر اساس ورودی‌های فشار و جریان، جریان سیال یا گاز در شیر اصلی را کنترل می‌کند.
زمانی که فشار سمت بالادست از حد تنظیمی فرو می‌رود، سنسور فشار پایلوت این تغییر را تشخیص می‌دهد و به شیر کنترلی پایلوت اعلام می‌کند. شیر کنترلی پایلوت در پاسخ به این سیگنال، مکانیزمی را فعال می‌کند که جریان سیال یا گاز را در شیر اصلی کنترل کرده و فشار را بهبود می‌بخشد. به همین ترتیب، شیر اصلی تحت کنترل پایلوت قرار می‌گیرد و فشار سمت بالادست را در سطح مورد نظر حفظ می‌کند.
شیرهای تنظیم کننده با عملکرد پایلوت به دلیل داشتن سیستم کنترلی جداگانه و قابل تنظیم، برای کاربردهایی که نیاز به دقت و حساسیت بیشتری در کنترل فشار دارند، مناسب هستند. آنها در صنایعی مانند پتروشیمی، نفت و گاز، صنعت آب و فاضلاب، صنعت برق و سایر فرآیندهای صنعتی استفاده می‌شوند.
بنابراین، شیرهای تنظیم کننده با عملکرد پایلوت از طریق یک سیستم کنترلی خارجی و با استفاده از سنسورهای فشار و جریان، جریان و فشار را در سیستم کنترل می‌کنند و به تنظیم فشار سمت بالادست کمک می کند. عملکرد شیرهای تنظیم کننده با عملکرد پایلوت (Pilot-Operated Regulators) به این صورت است که شیرهای اصلی را با استفاده از یک سیستم کنترلی پایلوت تنظیم می‌کنند. این نوع شیرها به دو بخش تشکیل شده‌اند: شیر اصلی و پایلوت.
شیر اصلی
شیر اصلی شیری است که جریان سیال را کنترل می‌کند و قابلیت تنظیم فشار را دارد. اما برای کنترل دقیق‌تر و پایدارتر فشار، از یک سیستم کنترلی پایلوت استفاده می‌شود.
پایلوت
پایلوت شامل تجهیزات کنترلی است که فشار سیال ورودی را اندازه‌گیری می‌کند و با توجه به تنظیمات مشخص شده، به شیر اصلی دستور کنترلی می‌دهد. این دستور می‌تواند به صورت مکانیکی، الکتریکی یا الکترونیکی باشد، بسته به نوع پایلوت استفاده شده.
زمانی که فشار ورودی از حد تنظیم شده بیشتر یا کمتر می‌شود، پایلوت تغییر را تشخیص می‌دهد و به شیر اصلی دستوری می‌دهد تا جریان سیال را تنظیم کند و فشار را در محدوده مورد نظر حفظ کند. این دستور می‌تواند شامل باز کردن یا بستن شیر اصلی، تغییر میزان جریان سیال و یا تنظیم کردن تنش‌های مکانیکی شیر باشد.
شیرهای تنظیم کننده با عملکرد پایلوت برای کاربردهایی که نیاز به دقت و حساسیت بیشتری در کنترل فشار دارند، استفاده می‌شوند. آنها در صنایع پتروشیمی، نفت و گاز، صنعت آب و فاضلاب، انرژی و سایر بخش‌های صنعتی کاربرد دارند.
به طور خلاصه، شیرهای تنظیم کننده با عملکرد پایلوت با استفاده از یک سیستم کنترلی پایلوت، جریان و فشار سیال را در سیستم تنظیم می‌کنند و به تنظیم دقیق و پایدار فشار در سیستم کمک می‌کنند.
عوامل تاثیر گذار بر قیمت رگولاتور فیشر:
نوع و اندازه رگولاتور: نوع و اندازه رگولاتور می‌تواند بر قیمت آن تأثیر بگذارد. رگولاتورهای فشار در انواع مختلفی مانند رگولاتورهای دیافراگمی، پیستونی، شناور و غیره وجود دارند. همچنین، اندازه فیزیکی رگولاتور نیز می‌تواند بر قیمت آن تأثیرگذار باشد. رگولاتورهای بزرگتر و با ظرفیت بالاتر ممکن است قیمت بیشتری داشته باشند.
محدوده فشار و دقت: رگولاتورهایی که برای فشارهای بالا، فشارهای پایین یا فشارهای دقیق تر طراحی شده‌اند، ممکن است قیمت بیشتری داشته باشند. دقت بالاتر در کنترل فشار نیز می‌تواند قیمت را افزایش دهد.
مواد ساخت و کیفیت ساخت: نوع مواد استفاده شده در ساخت رگولاتور و کیفیت ساخت آن می‌تواند تأثیرگذار باشد. رگولاتورهای ساخته شده از مواد با کیفیت بالا و استحکام مناسب ممکن است قیمت بیشتری داشته باشند.
برند و تولیدکننده: برند و شرکت تولیدکننده نیز می‌تواند بر قیمت رگولاتور تأثیرگذار باشد. رگولاتورهایی که توسط شرکت‌های معروف و با سابقه تولید می‌شوند، ممکن است قیمت بالاتری داشته باشند.
ویژگی‌های اضافی: وجود ویژگی‌های اضافی مانند حفاظت در برابر آتش و انفجار، مقاومت در برابر شرایط سخت محیطی، امکان تنظیم خودکار و غیره می‌تواند قیمت را افزایش دهد.
کاربردهای رگولاتور:
- کنترل فشار گاز: رگولاتورها برای تنظیم فشار گاز در شبکه‌های تأمین گاز استفاده می‌شوند. آنها به طور معمول در خطوط انتقال گاز، صنایع پتروشیمی، تأسیسات گرمایشی و سایر بخش‌های مرتبط استفاده می‌شوند.
- کنترل فشار آب: رگولاتورها در سیستم‌های تأمین آب و شبکه‌های توزیع آب برای کنترل فشار استفاده می‌شوند. آنها از افزایش یا کاهش فشار آب برای حفظ فشار مطلوب در سیستم استفاده می‌کنند.
- کنترل فشار بخار: در صنایع نفت و گاز، صنایع شیمیایی و صنایع تولید بخار، رگولاتورها برای کنترل و تنظیم فشار بخار استفاده می‌شوند.
- کنترل فشار مایعات: رگولاتورها در سیستم‌های صنعتی که نیاز به کنترل فشار مایعات دارند، از جمله صنایع شیمیایی، نفت و گاز، پالایشگاه‌ها و سایر بخش‌های مشابه استفاده می‌شوند.
- رگولاتورها می‌توانند به صورت دستی یا خودکار عمل کنند و به وسیله‌ی تنظیمات و سنسورهای مرتبط با فشار کار می‌کنند تا فشار را در محدوده مورد نظر نگه دارند.
مزایای رگولاتور:
- کنترل دقیق فشار: رگولاتورها قادرند فشار را به طور دقیق و قابل تنظیمی کنترل کنند. این امر به کاربران اجازه می‌دهد تا فشار را به مقادیر دقیق و مطلوب تنظیم کرده و حفظ کنند. این دقت در کنترل فشار، بهبود کیفیت و کارایی سیستم را به همراه دارد.
- استحکام سیستم: رگولاتورها در کاربردهایی که نیاز به حفظ فشار ثابت و مطلوب است، از خرابی یا تغییرات ناخواسته فشار جلوگیری می‌کنند. این امر باعث افزایش استحکام و عمر مفید سیستم می‌شود.
- افزایش ایمنی: با استفاده از رگولاتورها، میزان فشار در سیستم‌های صنعتی و خطوط انتقال کنترل می‌شود. این کنترل فشار منجر به ایمن‌تر شدن عملکرد سیستم می‌شود و خطرات احتمالی ناشی از فشار نامناسب را کاهش می‌دهد.
- کارایی بهینه: با کنترل دقیق فشار، رگولاتورها به کاربران امکان می‌دهند تا بهره‌وری سیستم را بهبود بخشند. با تنظیم فشار بهینه، انرژی و مصرف مواد مورد نیاز در سیستم کاهش می‌یابد و عملکرد بهتری حاصل می‌شود.
- سهولت استفاده و نصب: رگولاتورها از لحاظ نصب و استفاده بسیار ساده هستند. طراحی‌های مختلف و انواع متنوعی از رگولاتورها در بازار موجود است که به کاربران انعطاف بیشتری در انتخاب و استفاده از آنها می‌دهد.
تجهیز صنعت وارد کننده و تامین کننده انواع رگولاتور ها، انواع شیرآلات صنعتی و پایپینگی میباشد. انواع رگولاتور کاهنده فشار self-operated ، رگولاتورهای فشار برگشتی self-operated و رگولاتور های Pilot-Operated از برند فیشر و سایر برند های معروف در انبار محصولات شرکت موجود می باشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فنی و فروش می توانید در تماس باشید.
