شیر پروانه‌ ای استیل

شیر پروانه ای استیل ، یکی از پرکاربردترین شیر آلات صنعتی است که جهت کنترل یا قطع و وصل جریان سیال به کار می رود. این شیرها از یک صفحه گرد ( پروانه) با سوراخی تقریبا در وسط آن تشکیل شده اند. در واقع با چرخاندن پروانه به دور محور خود، مسیر جریان عبوری سیالات را قطع یا وصل میکند.

بر خلاف شیرهای توپی، دیسک شیرهای پروانه ای همیشه در مسیر جریان سیال قرار دارد.  این صفحه گرد حول میله‌ای در حدود °90 می‌چرخد و به وسیله شفت یا استم به قسمت عملگر شیر وصل می شود. عملگر شیرهای پروانه ای ممکن است به صورت دستی (اهرم) یا پنوماتیکی باشد.

 شیرهای پروانه ای کوچک را در اندازه‌های 1 اینچ الی 24 اینچ طراحی می کنند.

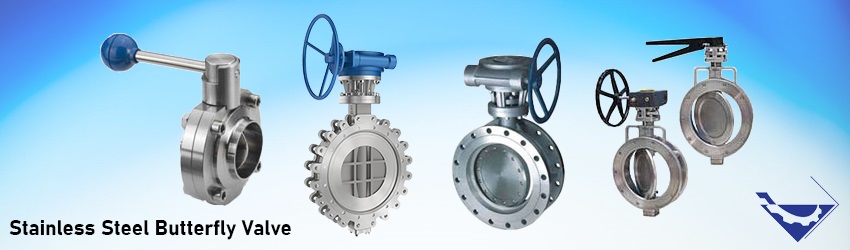

خرید شیر پروانه‌ای استنلس استیل

در شیرهای پروانه ای، از متریال های مختلفی برای ساخت بدنه، دیسک، لاینر و حتی عملگر استفاده می شود. هریک از این متریال ها با توجه به صنایع مورد استفاده، شرایط دمایی و فشاری فرآیند، کلاس نشتی و از همه مهمتر نوع سیال باید انتخاب شوند. زیرا انتخاب متریال نامناسب در هر یک از موارد فوق باعث از بین رفتن شیر می شود و صدمات جبران ناپذیری به صنایع وارد می کند. شیرهای پروانه ای با عملکرد آسان جهت استفاده در صنایع نفت و گاز،آب و فاضلاب، صنایع شیمیایی و غذایی به کار می روند.

انواع شیر پروانه‌ای استیل

شیر پروانه ای میراب یکی از شیرهای بسیار رایج و پرمصرف در صنایع میباشد. شیر پروانه ای میراب در انواع سایز ها و متریال با انواع عملگر یا اکچویتور های فلکه گیربکسی، اهرمی و هیدرولیکی و پنوماتیکی در صنایع مورد استفاده میباشد.

جنس شیر پروانه ای استیل

 شیرهای پروانه ای استیل (Stainless Steal)، با توجه به متریال بدنه که در ساخت آنها به کار رفته برای محیط های خورنده، مناسب می باشند.

این مدل از شیرهای پروانه ای، در برابر فشار و دمای خیلی بالا یا پایین و در برابر مواد شیمیایی مقاوم هستند. هم چنین استنلس استیل ها با طول عمر خیلی بالا دارای دو نوع استیل 316  ( S.S316) و استیل 304  (S.S304) هستند که از بین این دو مدل، S.S 316  با کیفیت تر و پرکاربردتر است.

کاربرد شیر پروانه ای استیل

هر نوع از این شیرآلات در صنایع برای اهداف متفاوتی مورد استفاده قرار می گیرند. در ادامه کاربردهای مختلف شیرهای استنلس استیل ذکر شده است.

  •  ایستگاه نیروی حرارتی
  •  ایستگاه نیروی هیدرولیکی
  •   صنایع نفت و گاز، پتروشیمی و سایر رشته‌های صنعتی
  • مورد استفاده در لوله کشی آب و فاضلاب

مزایای شیر پروانه ای استیل

شیرهای پروانه ای استنلس استیل (Stainless Steal) در صنایع دارویی و غذایی بسیار پرمصرف می باشند. انتخاب متریال شیرهای پروانه ای دراین صنایع به دلیل حساسیت های بهداشتی و میکروبی مهم می باشد که انواع آلیاژهای استیل بهترین متریال سازگار با این شرایط می باشند. برخی از مهم ترین مزایای این شیرها عبارتند از :

  • شیرهای پروانه ای با توجه به طراحی کم حجم، وزن کم و فضای کمی که اشغال می‌کند
  • سریع عمل می‌کند و باز و بسته کردن آن زمان چندان زیادی نیاز ندارد..
  •  برای سیالاتی که خاصیت خورندگی دارند می‌توان از شیرهای پروانه ای  استیل استفاده کرد.
  • در سایزهای مختلف موجود هستند.
  • هم به حالت افقی و هم به حالت عمودی نصب می‌شوند.

مزایای شیر پروانه ای استیل

پارامترهای مهم  خرید شیر پروانه ای استیل

پارامترهای زیادی برای انتخاب مناسب شیرهای پروانه ای استنلس استیل تاثیرگذار هستند. در ادامه برخی نکات مهم در انتخاب شیرهای پروانه ای استنلس استیل دکر شده است:

  • دما و فشار سیال
  • نوع عملکرد شیر (دستی یا اتومات)
  • نوع سیال فرایندی از نظر میزان خورندگی ویسکوزیته، ناخالصی و ذرات جامد
  • افت فشار
  • سرعت عمل
  • کلاس کاری

تجهیز صنعت تامین کننده و وارد کننده تجهیزات ابزار دقیق و انواع شیرآلات صنعتی و پایپینگ. برای استعلام قیمت و مشاوره فنی با کارشناسان (واحد) فروش ما تماس بگیرید.

اجزای شیر پروانه ای

 شیرهای پروانه ای متشکل از یک بدنه می باشند که استم یا شفت دیسک حول آن میچرخد، لاینر یا آستری برای ایجاد آب بندی به کار می رود و دارای یک عملگر دستی یا اتوماتیک می باشد. اجزای تشکیل دهنده شیرهای پروانه ای عبارتند از:

  • بدنه (Body)
  • نشیمنگاه (Seat)
  • دیسک
  • شفت یا استم
  • عملگر (Actuator)

انواع شیر پروانه ای

شیرهای پروانه ای انواع مختلفی دارند و بر اساس جنس، نحوه اتصال و نوع عملگر دسته بندی می شوند. به طور کلی شیرهای پروانه ای را به چهار دسته  تقسیم می کنند:

1. طراحی

دیسک شیر های پروانه ای با توجه به بدنه شیر به دو نوع هم مرکز (Centric) و غیر هم مرکز (Eccentric) نیز تقسیم می شوند.

2. نوع اتصال

شیر های پروانه ای با اتصالات مختلفی در صنایع مورد استفاده قرار می گیرند.  هریک از اتصالات باید با توجه به شرایط و کلاس فشاری خط لوله، جنس لوله و ضخامت آن، شرایط نصب و راه اندازی باید انتخاب شوند. انواع اتصال در شیرهای پروانه ای به صورت زیر می باشد:

  • ویفری (Wafer type)
  • فلنجی (Flanged type)
  • لاگ (Lug type)

3. نوع عملگر

شیرهای پروانه ای را میتوان بر اساس عملگرهای مختلفی طراحی کرد. در صنایع عملگر یا نیرویی که باعث حرکت دیسک می شود انواع مختلفی دارند که در ادامه به معرفی آنها می پردازیم:

  • عملگر دستی اهرمی (Wrench): اهرم این مدل شیر پروانه‌ ای با دست باز و بسته می‌شود.
  • عملگر گیربسکی (Gear-Box): شیرهای بزرگ معمولاً مجهز به این عملگرها هستند و  یک اهرم فلکی دارند که گشتاور لازم برای تنظیم شیر را فراهم می‌ کند.
  • عملگر پنوماتیکی (Pneumatic): برای باز و بسته کردن شیر از نیروی محفظه هوای فشرده یا گازهای بی‌اثر فشرده استفاده می‌شود.
  • عملگر برقی (Motorized): باز و بسته کردن شیر کاملاً با استفاده از نیروی برق انجام می‌شود.
  • عملگر هیدرولیکی (Hydraulic)

4. جنس بدنه، دیسک و لاینر شیر پروانه ای

متریال هر یک از اجزای شیرهای پروانه ای متناسب با نوع سیال و شرایط فرایندی انتخاب می شود. انواع شیرهای پروانه ای عبارتند از:

  • شیر پروانه ای چدنی: از این شیرها در محیط های غیرخورنده و در دماهای زیر 120 درجه سانتی گراد استفاده می کنند.
  • شیر پروانه ای استنلس استیل: این مدل از شیرها مناسب برای محیط  های دارای رطوبت و خورندگی با دما و فشار بالا هستند.
  • شیر پروانه ای فولادی: عموما برای سیالات غیر خورنده مانند آب، مناسب هستند و بیشتر با دیسک استیل تولید می شوند.
  • شیر پروانه ای پلیمری: معمولا برای سیالات خورنده و اسیدی استفاده می شوند.

لیست قیمت شیر پروانه دیسک استیل

سایز اینچ سایز میلیمتر اهرمی قیمت تومانگیربکسی قیمت تومان
1-1/2DN40تماس بگیریدتماس بگیرید
2DN50تماس بگیریدتماس بگیرید
2-1/2DN65تماس بگیریدتماس بگیرید
3DN80تماس بگیریدتماس بگیرید
4DN100تماس بگیریدتماس بگیرید
5DN125تماس بگیریدتماس بگیرید
6DN150تماس بگیریدتماس بگیرید
8DN200تماس بگیریدتماس بگیرید
10DN250تماس بگیریدتماس بگیرید
12DN300تماس بگیریدتماس بگیرید
14DN350تماس بگیریدتماس بگیرید
16DN400تماس بگیریدتماس بگیرید
18DN450تماس بگیریدتماس بگیرید
20DN500تماس بگیریدتماس بگیرید

قیمت و خرید Butterfly valve گیربکسی دیسک استیل

سایز اینچ سایز میلیمتر قیمت تومان
250تماس بگیرید
2-1/265تماس بگیرید
380تماس بگیرید
4100تماس بگیرید
5125تماس بگیرید
6150تماس بگیرید
8200تماس بگیرید
10250تماس بگیرید
12300تماس بگیرید



شیر پروانه ای فلز به فلز

شیر پروانه ای کیستون Keystone

شیر پروانه‌ ای پلیمری
