شیر یکطرفه

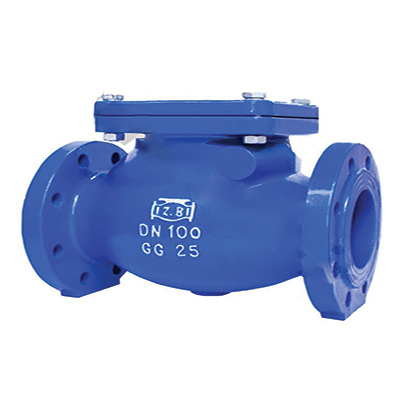

شیر یکطرفه چیست؟

شیر یکطرفه (Check Valve) یکی از قطعات حیاتی در سیستم های پایپینگ و انتقال سیالات است. عملکرد اصلی این شیرها، جلوگیری از برگشت جریان مایع یا گاز در سیستم است. برخلاف شیرهای معمولی که به صورت دستی یا خودکار کنترل می شوند، شیر یکطرفه کاملاً خودکار بوده و تنها با فشار سیال کار می کند.

به عبارتی وقتی فشار در جهت درست جریان وارد شود، شیر باز می شود و اجازه عبور را می دهد؛ اما اگر فشار در جهت عکس اعمال شود، شیر به صورت خودکار بسته شده و از برگشت سیال جلوگیری می کند.

این شیرها به طور خاص در جاهایی کاربرد دارند که برگشت سیال می تواند آسیب جدی به تجهیزات، فرآیند یا سیستم وارد کند؛ مثلاً در سیستم پمپ ها، اگر آب برگشت کند، می تواند به خود پمپ آسیب برساند. شیرهای یکطرفه در طراحی شان معمولاً ساده هستند اما نقش آن ها بسیار مهم است. از آنجا که این شیرها نیازی به اپراتور ندارند، در سیستم های اتوماسیون صنعتی به شدت مورد استفاده قرار می گیرند.

یکی از ویژگی های جالب شیرهای یکطرفه، عمر بالا و نگهداری کم آن ها است. این شیرها در سایزهای مختلف تولید می شوند و در شرایط کاری متنوع از نظر دما و فشار، قابلیت کار دارند. درکل، اگر به دنبال قطعه ای ساده و مؤثر برای کنترل جریان یک طرفه هستید، شیرهای یکطرفه یا غیر برگشتی گزینه ای ایده آل هستند.

توجه داشته باشید که سرعت عمل (اکشن) در این شیرها به سرعت برگشت سیال بستگی دارد. این موضوع یکی از مهمترین عوامل تعیین کننده در انتخاب و خرید انواع چک ولوها می باشد.

اهمیت شیرهای یکطرفه در سیستم های پایپینگ

کنترل جریان سیالات در سیستم های انتقال سیال در صنایع فرآیندی از اهمیت بالایی برخوردار است. اگر سیال به طور ناگهانی به سمت عکس جریان اصلی حرکت کند، می تواند سبب آسیب دیدگی تجهیزات گران قیمت، افزایش فشار ناگهانی و حتی بروز خطرات جانی شود. شیرهای یکطرفه در اینجا مانند تجهیزات محافظتی عمل می کنند که بدون وقفه، و بدون نیاز به برق یا کنترل دستی، از برگشت جریان جلوگیری می کنند.

به عنوان مثال در سیستم های پمپاژ، برگشت آب باعث ضربه قوچ (Water hammer) یا (Hydraulic shock) می شود که این ضربه می تواند لوله ها را شکسته یا پمپ ها را نابود کند. وجود یک شیر یکطرفه در مسیر، از این حادثه جلوگیری می کند یا در سیستم های بخار و گاز، اگر جریان گاز برگردد، احتمال آتش سوزی یا انفجار وجود دارد.

در صنایع دارویی و غذایی نیز اهمیت زیادی دارد که سیال فقط در یک جهت جریان داشته باشد تا از آلودگی متقاطع جلوگیری شود. بنابراین شیرهای یکطرفه نه تنها تجهیزات را ایمن نگه می دارند بلکه تضمین کننده کیفیت فرآیند نیز هستند. نقش این شیرها در صرفه جویی انرژی هم نباید نادیده گرفته شود؛ زیرا از نشتی و اتلاف انرژی جلوگیری می کنند.

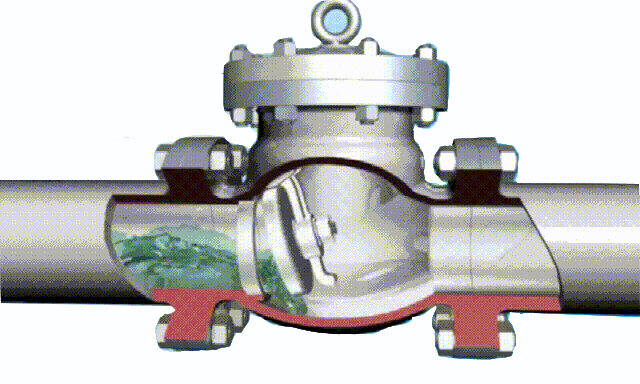

عملکرد شیر یکطرفه

شیرهای یکطرفه با مکانیزم ساده به سیالات اجازه می دهند که تنها در یک جهت جریان داشته باشند و در عین حال از جریان برگشتی جلوگیری می کنند. این شیرها از یک بدنه، سیت (seat)، یک دیسک یا توپ تشکیل  می شوند که هنگام معکوس شدن جریان سیال  شیر را می بندد.

برای باز شدن مسیر سیال شیر یکطرفه در خطوط پایپینگ، نیاز به یک فشار حداقلی از جانب سیال بین جریان ورودی و خروجی میباشد که دیسک یا دریچه این نوع شیر را باز کرده و مسیر عبور سیال فراهم شود. حداقل فشار برای باز شدن مجرابند، فشار کرکینگ (Cracking Pressure)  نام دارد.

پس از فراهم شدن فشار کرگینگ و باز شدن مسیر سیال اگر این فشار کاهش نیابد مسیر عبوری باز می باشد.  هر قدر فشار بیشتر شود مسیر سیال بیشتر و بیشتر باز میشود و سیال با فلوی بیشتر از شیر یکطرفه عبور خواهد کرد.

با کاهش پیدا کردن این فشار مجرابند یا دیسک آرام آرام شروع به بسته شدن خواهد کرد تا زمانیکه دیسک کاملا بسته و هیچ سیالی اجازه بازگشت به مسیر خط لوله را نداشته باشد. به حداقل مقدار فشاری که لازم می باشد تا مجرابند یک چک ولو بسته شود (دیسک به حالت اولیه خود بازگردد) و هیچ سیالی از داخل شیر نشتی نداشته باشد فشار (Reseal Pressure) گفته می شود.

شیر یکطرفه در انواع اتصالات گوناگون شامل رزوه ای یا دنده ای (در سایز های نسبتا کوچک)، فلنجی، ویفری و جوشی در کلاس های فشاری مختلف مطابق استاندارد های ASME و DIN  تولید می شوند.

متریال مورد استفاده در ساخت شیر یکطرفه

در شیر های یکطرفه مانند تمامی شیرآلات صنعتی دیگر از متریال های گوناگونی متناسب با نوع سیال و شرایط فرآیندی استفاده میگردد. انواع چدن برای صنایع آب و فاضلاب و صنایعی که دما و فشار بالایی ندارند و سیال آنها نیز خاصیت خورندگی ندارد یکی از متریال های مناسب میباشد.

انواع چدن، انواع آلیاژهای فولادی یا کربن استیل، انواع آلیاژ های استنلس استیل (CF8M, CF3M)، انواع استیل 304، 316 و متریال های ضد خوردگی مانند UPVC متناسب با اسید ها و سیالات خورنده و گازهای ترش مطابق با استانداردهای NACE هریک قابلیت تولید و استفاده در شیرهای یکطرفه یا چک ولو را خواهند داشت.

با توجه به اینکه بیشترین تماس سیال با قسمت داخلی به خصوص دریچه یا دیسک شیرهای یکطرفه است. همچنین این قسمت شیر تنها قسمت مکانیکی شیر است. بناربراین انتخاب جنس و متریال دیسک متناسب با سیال از اهمیت ویژه ای برخوردار است. زیرا انتخاب متریال نامناسب برای دریچه شیر یکطرفه، منجر به آسیب دیدن آن و عملکرد نادرست شیر خواهد شد.

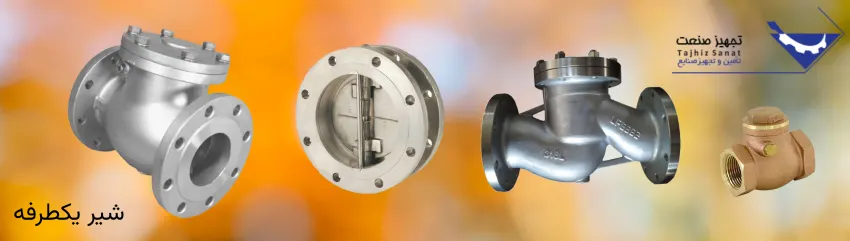

انواع شیرهای یکطرفه

شیرهای یکطرفه انواع مختلفی دارند که هر کدام دارای طراحی، کاربرد منحصر به فرد و همچنین مزایا و معایبی می باشند. این شیرها را میتوان بر اساس نوع عملکرد دیسک طبقه بندی کرد. در ادامه برخی از رایج ترین انواع آن را بررسی میکنیم:

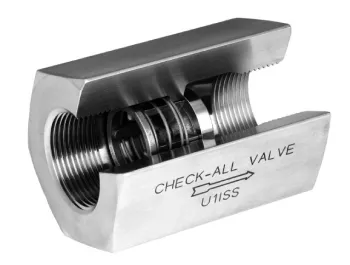

شیر یکطرفه فنری (Spring Check Valve)

یکی از رایج ترین و کاربردی ترین انواع شیرهای یکطرفه، شیر فنری است. این نوع شیر دارای یک مجرابند است که توسط یک فنر در موقعیت بسته نگه داشته می شود. وقتی فشار سیال بیشتر از مقاومت فنر شود، دیسک به عقب رانده شده و شیر باز می شود. به محض اینکه فشار جریان کاهش یا معکوس شود، فنر دیسک را به جای اولیه اش برمی گرداند و شیر بسته می شود.

مزیت این نوع شیر در سرعت بالای واکنش آن است. به دلیل وجود فنر، بلافاصله پس از قطع یا برگشت جریان، مسیر مسدود می شود. این ویژگی آن را برای سیستم هایی که نیاز به جلوگیری سریع از برگشت جریان دارند، ایده آل می کند. همچنین این شیرها فضای کمتری اشغال می کنند و نصب آن ها ساده تر است.

اما از معایب آن می توان به احتمال گرفتگی فنر یا استهلاک سریع تر آن نسبت به سایر انواع اشاره کرد. به خصوص اگر سیال دارای ذرات معلق یا خورنده باشد، باید از مواد مقاوم تر استفاده شود. این نوع شیر در صنایع غذایی، دارویی، HVAC و حتی خطوط سوخت خودرو بسیار کاربرد دارد.

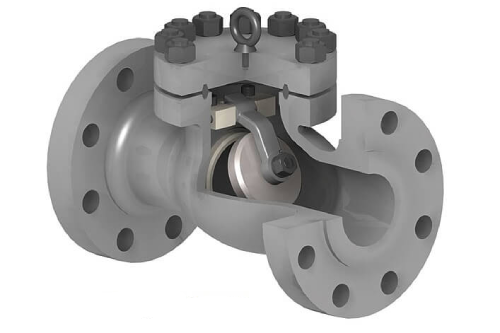

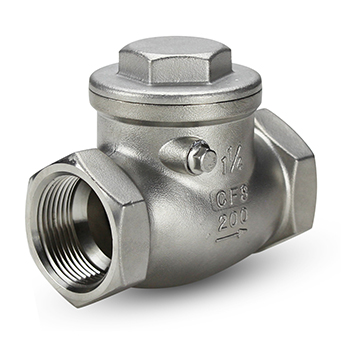

شیر یکطرفه دریچه ای (Swing Check Valve)

شیر یکطرفه دریچه ای نوعی دیگر از شیرهای یکطرفه است که مکانیزم ساده ای دارد. دیسک این شیر به صورت آویزان درون بدنه قرار گرفته و با عبور سیال به جلو رانده می شود. اما اگر جریان برگردد، دیسک به حالت بسته برمی گردد و مسیر را مسدود می کند. این شیرها معمولاً در مسیرهایی نصب می شوند که جریان دارای شدت ثابت و نسبتاً بالا باشد.

برخلاف شیرهای فنری، این شیرها برای فشارهای پایین مناسب نیستند؛ چون نیاز به فشار بیشتری برای حرکت دیسک دارند. یکی از ویژگی های مثبت آن ها، جریان نرم تر و افت فشار کمتر است، چرا که دیسک کاملاً از مسیر سیال خارج می شود. همچنین به دلیل ساختار ساده تر، عمر طولانی تری دارند.

با این حال، شیرهای دیسکی واکنش کندتری نسبت به نوع فنری دارند و در برابر ضربه های ناگهانی عملکرد ضعیف تری نشان می دهند. معمولاً در سیستم های آبرسانی، خطوط نفت، و نیروگاه ها استفاده می شوند. انتخاب آن ها باید با دقت و مطابق با نیاز سیستم انجام شود.

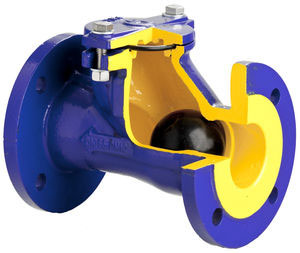

شیر یکطرفه توپی (Ball Check Valve)

شیرهای یکطرفه توپی نوع خاصی از شیرهای خودکار هستند که در آن ها از یک گوی یا توپ برای کنترل جریان استفاده می شود. این گوی در مسیر عبور سیال قرار دارد و با فشار جریان به بالا حرکت کرده و مسیر را باز می کند. وقتی جریان معکوس یا فشار کمتر شود، گوی به صورت طبیعی با کمک نیروی جاذبه یا فشار معکوس به جای خود بازمی گردد و مسیر را مسدود می کند.

یکی از مزایای اصلی این نوع شیر، طراحی ساده و بدون نیاز به فنر یا دیسک است. به همین دلیل تعمیر و نگهداری آن ها بسیار آسان تر بوده و احتمال خرابی مکانیکی کاهش می یابد. این شیرها مخصوصاً برای سیستم هایی با ذرات معلق یا سیالات غلیظ مناسب اند، چون مکانیزم ساده آن ها کمتر مستعد گیر کردن است.

البته یکی از محدودیت های شیر توپی، افت فشار نسبی بالاتر نسبت به انواع دیسکی یا فنری است، چون گوی به طور کامل از مسیر جریان خارج نمی شود. همچنین در مواردی که نیاز به بسته شدن سریع باشد، عملکرد کندتری دارد. به طور کلی، در صنایع فاضلاب، پتروشیمی، رنگ و رزین و نیز در سیستم های انتقال مایعات چسبناک استفاده فراوانی دارد.

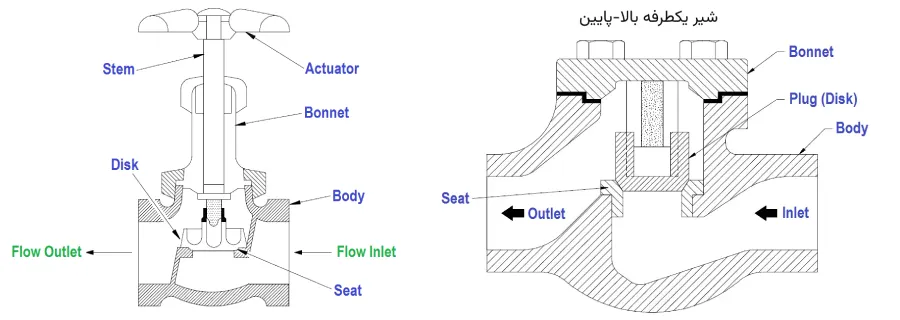

شیر یکطرفه بالا-پایین (Lift Check Valve)

شیرهای یکطرفه بالا-پایین یا لیفت، مشابه شیرهای کروی (Globe Valve) طراحی شده اند. در این شیرها، دیسک به صورت عمودی بالا و پایین می رود تا مسیر جریان را باز یا بسته کند. وقتی سیال به فشار کافی برسد، دیسک به بالا رانده شده و شیر باز می شود. اما با کاهش فشار یا جریان معکوس، دیسک تحت تأثیر وزن خود یا فشار معکوس به جای اول بازمی گردد و شیر بسته می شود.

این شیرها معمولاً در سیستم هایی استفاده می شوند که فشار ثابت و بالایی دارند و نیاز به کنترل دقیق تری از جریان دارند. از مزایای این نوع شیر می توان به عملکرد دقیق، قابلیت اطمینان بالا و عمر طولانی اشاره کرد. همچنین چون جریان باید به صورت مستقیم و افقی وارد شود، در کنترل مسیر جریان بسیار مؤثر است.

اما باید دقت کرد که این شیرها فقط در خطوط افقی به درستی کار می کنند و نصب آن ها نیاز به دقت بالاتری دارد. نگهداری آن ها نسبت به شیرهای توپی یا دیسکی پیچیده تر است، چون دیسک و محفظه تماس بیشتری با سیال دارند. کاربرد اصلی آن در نیروگاه ها، صنایع شیمیایی و خطوط انتقال بخار است.

شیر یکطرفه با دیسک دوتکه (Double Disk Check Valve)

نوع دیگری از  چک ولوها، شیرهای یکطرفه دابل دیسک هستند که عموما دارای اتصال فرآیندی ویفری یا بین فلنجی می باشند. عملکرد شیر یکطرفه دیسک لولایی بدین صورت است که دیسک یا مجرابند این شیر توسط دو عدد پین حول یک محور عمودی لولا می شود.

به عبارتی دیگر دو دیسک هر یک به یک محور عمودی لولا، و دقیقا مطابق شکل زیر حرکت خواهند کرد. فنر مابین پین ها روی شافت اصلی، دو دیسک را روی این لولا بسته نگه می دارد. هنگامی که فشار سیال فرآیندی افزایش یابد و بیشتر از نیروی فنر برای بسته نگه داشتن دیسک ها شود، این دیسک ها باز میشوند و سیال عبور  می کند. سپس با کاهش فشار سیال فرآیندی دیسک ها آرام آرام بسته میشوند و سیال اجازه برگشت را نخواهد داشت.

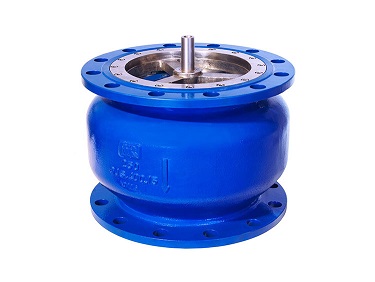

شیر یکطرفه فنری سوپاپی (Non Slam Check Valve)

شیر یکطرفه سوپاپی یا فنر دار دارای یک مکانیزم فنر- دیسکی است. در این نوع شیر دیسک به صورت عمودی به یک فنر متصل میباشد و هنگامی که فشار سیال از مقدار مشخصی بالاتر برود، فنر جمع خواهد شد و با خود دیسک را بالا می آورد و مسیر عبور سیال فراهم میگردد و سیال اجازه عبور از شیر را پیدا خواهد کرد. این شیر به دلیل وجود مکانیزم دیسک متصل به فنر که شبیه یک سوپاپ میباشد و به چک ولو سوپاپی نیز معروف است.

هنگامی که فشار سیال کاهش یابد و دیگر برای بلند کردن دیسک کافی نباشد، فنر آرام آرام جمع میشود و دیسک مسیر عبور جریان را مسدود میکند و اجازه پاس شدن سیال را نمیدهد. این نوع چک ولو نیز با انواع اتصالات ویفری (بدون فلنج) و اتصالات فلنجی و جوشی قابل تولید است.

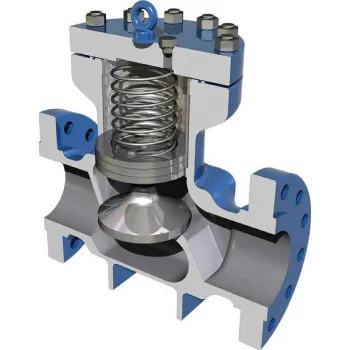

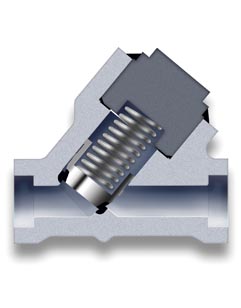

شیر یکطرفه با دیسک بالا رونده پیستونی (Piston Check Valve)

شیر یکطرفه پیستونی، نوع دیگری از چک ولو ها یا شیرهای یکطرفه میباشد که نیروی وارد بر یک پیستون ناشی از فشار سیال، باعث بالا رفتن یک پیستون میشود و اجازه عبور سیال را در داخل شیر می دهد. هنگامی که فشار کاهش یابد، پیستون به حالت اولیه خود بازگشته و مسیر عبور سیال قطع خواهد شد.

تولیدکنندگان این نوع چک ولو، برای عملکرد سریعتر آن معمولآ یک فنر پشت پیستون قرار می دهند که با کاهش فشار سیال فنر پشتی باعث می شود که پیستون سریعا به وضعیت اولیه خود بازگشته و مسیر عبور سیال را ببندد. شکل زیر مکانیزم داخلی یک شیر یکطرفه با دیسک بالا رونده را نمایش می دهد.

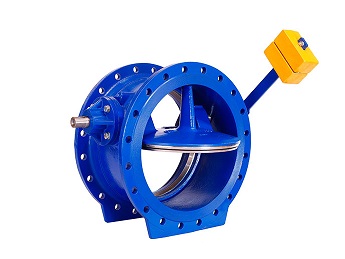

شیر یکطرفه وزنه ای (Check valve with Lever and Weight)

این شیرها بر اساس تغییرات سرعت سیال ورودی و خروجی که منجر به اختلاف فشار در دو طرف قطعه مسدود کننده می باشد، عمل می کنند. لازم به ذکر است در شیر یکطرفه وزنه ای با جابجا نمودن وزنه هایی بر روی اهرم آن می توان سرعت بسته شدن پروانه را تنظیم نمود.

تفاوت عملکرد بین انواع شیرهای یکطرفه

برای انتخاب صحیح شیر یکطرفه، دانستن تفاوت عملکرد انواع مختلف آن بسیار حیاتی است. هر کدام از این شیرها برای شرایط خاصی طراحی شده اند و در محیطی خاص بهترین عملکرد را ارائه می دهند. به عنوان مثال، شیر فنری برای سیستم هایی که نیاز به واکنش سریع دارند مناسب است، در حالی که شیر دیسکی برای جریان های پرحجم و یکنواخت بهتر است.

شیر توپی با طراحی ساده خود، بهترین گزینه برای سیستم هایی با سیالات غلیظ یا دارای ذرات است، اما شیر لیفت برای فشارهای بالا و سیستم های دقیق تر کاربرد دارد. از نظر هزینه نیز تفاوت هایی وجود دارد؛ مثلاً شیرهای فنری معمولاً ارزان تر و در دسترس تر هستند، اما شیرهای لیفت گران تر و تخصصی تر محسوب می شوند.

همچنین جنس بدنه و اجزای داخلی در هر نوع بسته به شرایط کاری فرق دارد. برای مثال، در محیط های خورنده باید از شیرهایی با متریال استیل ضدزنگ استفاده شود. توجه به این تفاوت ها باعث می شود نه تنها عمر مفید سیستم افزایش یابد، بلکه راندمان آن نیز بهبود یابد. بنابراین، شناخت دقیق این تفاوت ها کلید انتخاب هوشمندانه در طراحی سیستم های لوله کشی است.

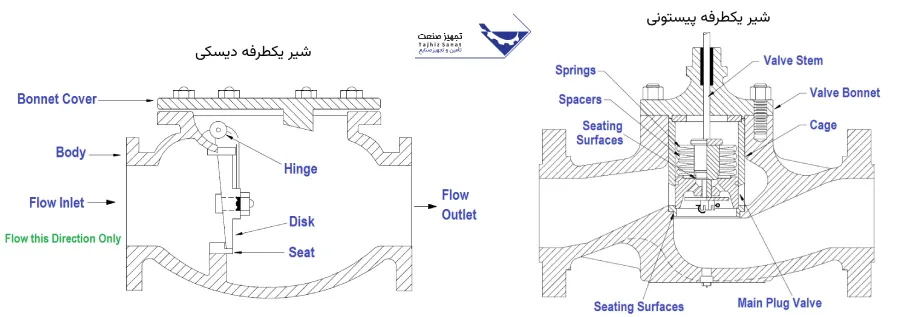

اجزای اصلی شیرهای یکطرفه

بدنه شیر

بدنه شیر یکطرفه یکی از مهم ترین اجزای ساختاری آن است که تمامی قطعات داخلی را در بر می گیرد و مسیر عبور سیال را تعیین می کند. این بدنه معمولاً از جنس هایی مثل فولاد ضدزنگ، چدن، برنج، پلاستیک های مقاوم یا برنز ساخته می شود. انتخاب جنس بدنه به عوامل مختلفی مانند نوع سیال، دمای کاری، فشار سیستم و شرایط محیطی بستگی دارد.

طراحی بدنه باید به گونه ای باشد که جریان سیال با کمترین افت فشار از آن عبور کند. برای همین اغلب طراحی های آیرودینامیک یا هیدرودینامیک در ساخت بدنه استفاده می شود. در شیرهای صنعتی بزرگ، بدنه ها طوری طراحی می شوند که به راحتی تحمل فشار بالا و دمای زیاد را داشته باشند و از خوردگی و سایش در امان بمانند.

همچنین اتصالات بدنه به دو شکل رزوه ای یا فلنجی هستند. شیرهای کوچک تر معمولاً با رزوه به لوله وصل می شوند، در حالی که شیرهای بزرگ تر از فلنج استفاده می کنند تا اتصال محکم تری داشته باشند. بدنه، پایه ای برای عملکرد دقیق و قابل اعتماد شیر یکطرفه است و کیفیت ساخت آن نقش زیادی در دوام و کارایی کلی شیر دارد.

دیسک یا توپی

دیسک یا توپی، همان بخشی از شیر است که جریان را باز یا مسدود می کند. در شیرهای فنری و لیفت، این قطعه معمولاً به صورت دیسکی طراحی می شود؛ در حالی که در شیرهای توپی، یک گوی کروی جای دیسک را گرفته است. دیسک باید از جنسی ساخته شود که هم مقاوم به فشار و خوردگی باشد و هم حرکت روانی در داخل بدنه داشته باشد.

برای افزایش عمر و کارایی دیسک، آن را با موادی مثل تفلون، لاستیک EPDM یا فلزات خاص پوشش می دهند تا در برابر ضربه و خوردگی مقاوم تر شود. یکی از مهم ترین نکاتی که در انتخاب دیسک باید به آن توجه کرد، وزن و طراحی آن است؛ چون این عوامل مستقیماً بر زمان واکنش و کارایی شیر اثر می گذارند.

اگر دیسک خیلی سنگین باشد، دیرتر باز و بسته می شود و اگر خیلی سبک باشد ممکن است در برابر جریان های کم عمل نکند. در سیستم هایی با فشار بالا، استفاده از دیسک های تقویت شده ضروری است تا از شکست یا تغییر شکل آن جلوگیری شود. در نهایت، عملکرد درست دیسک، تضمین کننده باز و بسته شدن دقیق و ایمن شیر است.

فنر (در انواع خاص)

در بسیاری از شیرهای یکطرفه، مخصوصاً انواع فنری، یک فنر نقش کلیدی در بازگشت دیسک به حالت بسته ایفا می کند. این فنر باید طوری طراحی شود که در برابر فشار سیال مقاومت کند ولی در عین حال، آنقدر منعطف باشد که دیسک بتواند با فشار سیال باز شود. انتخاب فنر مناسب نیازمند توجه به فشار کاری، دمای محیط و سرعت جریان است.

جنس فنر نیز اهمیت زیادی دارد. معمولاً از فولاد فنری ضدزنگ یا آلیاژهای خاص استفاده می شود که هم مقاومت مکانیکی بالایی دارند و هم در برابر خوردگی دوام می آورند. طراحی فنر به گونه ای است که حتی در شرایط کار مداوم نیز خاصیت ارتجاعی خود را حفظ کند.

خرابی یا ضعیف شدن فنر می تواند باعث شود که شیر دیگر به درستی بسته نشود و جریان معکوس اتفاق بیفتد. به همین دلیل بررسی دوره ای سلامت فنر در برنامه نگهداری پیشگیرانه شیرهای فنری اهمیت بالایی دارد. وجود فنر در برخی از طراحی ها، مزیتی مهم محسوب می شود، چون باعث سرعت عملکرد بالاتر و اطمینان بیشتر می شود.

درپوش و متعلقات دیگر

درپوش (Bonnet) یکی دیگر از اجزای کلیدی در شیرهای یکطرفه است که روی بدنه نصب می شود و امکان دسترسی به اجزای داخلی را فراهم می کند. این بخش باید به خوبی آب بندی شود تا از نشت سیال جلوگیری شود. درپوش معمولاً از همان جنس بدنه ساخته می شود و با پیچ و مهره یا جوش به بدنه متصل می شود.

علاوه بر درپوش، اجزای دیگری نیز ممکن است در طراحی شیرهای یکطرفه وجود داشته باشند؛ مانند حلقه های آب بندی (O-Ring)، واشرها، پیچ ها و مهره ها. این قطعات کوچک اگرچه نقش مستقیمی در باز و بسته شدن ندارند، اما در تضمین عملکرد صحیح و ایمن شیر تأثیر بسزایی دارند.

حلقه های آب بندی باید از موادی مثل نئوپرن، تفلون یا لاستیک مخصوص ساخته شوند تا در برابر فشار و حرارت مقاومت کنند. همچنین نصب صحیح آن ها اهمیت زیادی دارد، چون نشت در این نواحی می تواند باعث افت فشار، آلودگی سیال یا حتی خسارت شود.

در مجموع، شیر یکطرفه مجموعه ای از اجزای هماهنگ است که هر کدام باید با دقت انتخاب و نگهداری شوند تا عملکرد کلی سیستم بهینه باشد و از مشکلات احتمالی جلوگیری شود.

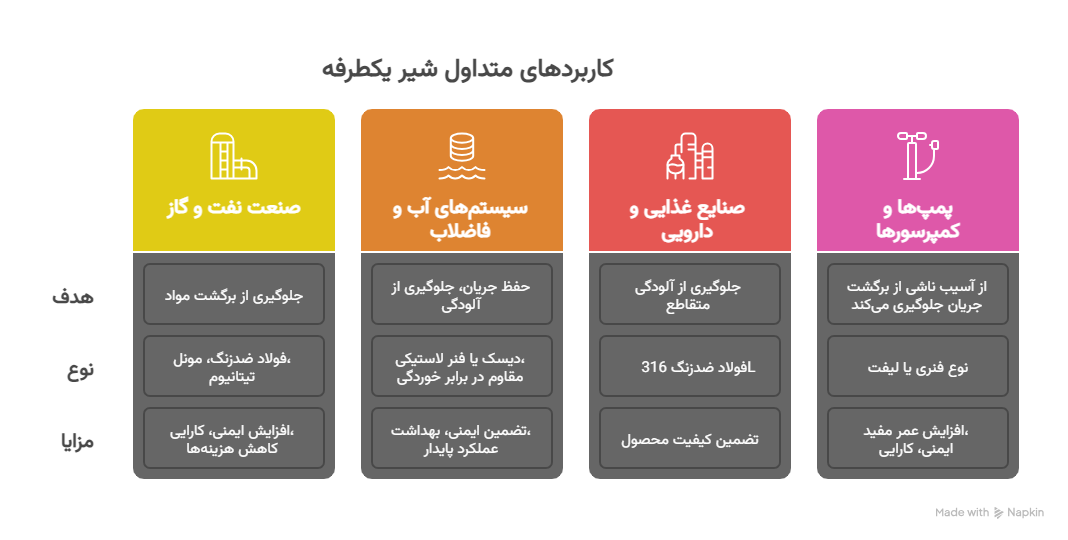

کاربردهای متداول شیر یکطرفه

در صنعت نفت و گاز

صنعت نفت و گاز یکی از پیچیده ترین و حساس ترین صنایع دنیاست که تجهیزات به کاررفته در آن باید از دقت، کیفیت و دوام بالایی برخوردار باشند. یکی از حیاتی ترین تجهیزات در این صنعت، شیر یکطرفه است که برای جلوگیری از برگشت گاز، نفت خام، و دیگر مواد شیمیایی استفاده می شود. در خطوط لوله انتقال نفت و گاز، برگشت جریان می تواند به ایجاد ضربه قوچ (Water Hammer)، ترکیدگی لوله ها، خرابی پمپ ها و حتی آتش سوزی منجر شود.

در سیستم های تزریق گاز به چاه ها یا پمپاژ مواد شیمیایی در خطوط، شیرهای یکطرفه از ورود جریان معکوس جلوگیری می کنند و ایمنی عملیات را تضمین می کنند. این شیرها باید از متریال بسیار مقاومی مانند فولاد ضدزنگ، مونل یا تیتانیوم ساخته شوند تا در برابر شرایط سختی مثل فشار بالا، خوردگی از سوی مواد اسیدی، دمای زیاد و تنش های مکانیکی دوام بیاورند.

همچنین در تجهیزات بحرانی مانند کمپرسورها، خطوط گاز سوخت برای توربین ها و واحدهای فرآیندی، نصب شیر یکطرفه الزامی است. استفاده صحیح از این شیرها در این صنعت نه تنها امنیت را بالا می برد بلکه باعث افزایش بهره وری و کاهش هزینه های تعمیرات و توقف تولید نیز می شود.

در سیستم های آبرسانی و فاضلاب

در شبکه های آبرسانی شهری، صنعتی یا کشاورزی، شیرهای یکطرفه نقش مهمی در حفظ جریان پایدار و جلوگیری از آلودگی متقابل ایفا می کنند. مثلاً در خطوط آبرسانی شهری، اگر فشار آب در سیستم پایین بیاید و آب آلوده یا فاضلاب به سیستم برگشت کند، می تواند خطرات بهداشتی گسترده ای ایجاد کند. با نصب یک شیر یکطرفه، این برگشت سیال مسدود می شود و از آلودگی منابع آب جلوگیری می شود.

در ایستگاه های پمپاژ آب، شیر یکطرفه مانع از برگشت آب به پمپ پس از خاموش شدن آن می شود. این مسئله از ایجاد ضربه هیدرولیکی (Water Hammer) جلوگیری کرده و عمر مفید پمپ و تجهیزات لوله کشی را افزایش می دهد. همچنین در سیستم های فاضلاب شهری یا صنعتی، استفاده از این شیرها از بازگشت جریان به مخازن، تصفیه خانه ها یا مناطق مسکونی جلوگیری می کند.

در این کاربردها، شیرهای با دیسک لاستیکی یا فنر مقاوم در برابر خوردگی استفاده می شوند. برخی مدل ها دارای قابلیت خودتمیزشونده هستند تا در برابر انسداد ناشی از زباله های معلق در فاضلاب مقاوم تر باشند. به طور کلی، شیر یکطرفه تضمینی برای ایمنی، بهداشت و عملکرد پایدار در این شبکه هاست.

در صنایع غذایی و دارویی

در صنایع حساس مثل غذا و دارو، رعایت بهداشت و جلوگیری از آلودگی متقاطع یک اولویت حیاتی است. شیرهای یکطرفه در این صنایع برای اطمینان از حرکت یک طرفه سیالات و جلوگیری از برگشت مایعات یا گازهای آلوده به مسیرهای پاکیزه استفاده می شوند. برای مثال، در خطوط پرکن مواد غذایی یا دارویی، بازگشت سیال آلوده به مخزن اصلی می تواند باعث فاسد شدن کل محموله شود.

این شیرها معمولاً از مواد خاصی مانند فولاد ضدزنگ گرید 316L ساخته می شوند که در برابر خوردگی، شستشوهای مکرر با مواد شیمیایی و تماس با مواد خوراکی مقاوم اند. طراحی داخلی آن ها نیز باید بدون زوایای مرده باشد تا ذرات و باقیمانده مواد در داخل شیر باقی نمانند. همچنین بسیاری از این شیرها قابلیت باز و بسته شدن آسان برای تمیزکاری (CIP – Clean In Place) دارند.

در دستگاه های پرکن، خطوط انتقال شیر، آبمیوه، مواد ژله ای و حتی داروهای تزریقی، وجود شیر یکطرفه تضمین کننده کیفیت محصول نهایی است. بدون این تجهیزات، کنترل کیفیت و ایمنی محصولات غذایی و دارویی عملاً ممکن نیست.

در پمپ ها و کمپرسورها

پمپ ها و کمپرسورها برای عملکرد صحیح خود نیاز دارند که جریان سیال یا گاز فقط در یک جهت حرکت کند. اگر جریان پس از خاموش شدن پمپ یا کمپرسور به عقب برگردد، می تواند موجب آسیب جدی به پره ها، یاتاقان ها و سایر اجزای داخلی شود. در اینجا شیرهای یکطرفه به عنوان خط دفاع اول عمل می کنند و از برگشت جریان جلوگیری می کنند.

برای مثال، در یک پمپ سانتریفیوژ، وقتی پمپ متوقف می شود، بدون وجود شیر یکطرفه، آب یا سیال می تواند به عقب جریان یابد و باعث چرخش معکوس پمپ شود که منجر به خرابی های شدید و حتی آتش سوزی می شود. یا در کمپرسورهای هوا و گاز، برگشت جریان گاز می تواند منجر به افزایش دما و انفجار در سیستم شود.

استفاده از شیرهای فنری یا لیفت در این سیستم ها رایج است، چراکه این نوع شیرها سرعت واکنش بالایی دارند و به محض کاهش فشار، مسیر را مسدود می کنند. در پمپ های فشار بالا یا پمپ های مواد شیمیایی، شیرهای با جنس خاص و مقاوم در برابر اسید یا باز نیز مورد استفاده قرار می گیرند. به طور کلی، شیر یکطرفه تضمینی برای افزایش طول عمر، ایمنی و کارایی پمپ ها و کمپرسورها است.

مزایا و معایب استفاده از شیر یکطرفه

شیرهای یک طرفه یا چک ولو ها مزایا و کاربرد های بسیاری در صنایع مختلف دارند. برخی از مزایای شیرهای یکطرفه عبارتند از:

• مقرون به صرفه هستند و عمدتا قیمت مناسبی نسبت به سایر شیرآلات پایپینگی ندارند.
• آببندی مناسب دارند و تقریبا نشتی در آنها وجود ندارد.
• با انتخاب متریال مناسب سیال مقاومت در برابر خورندگی دارند.
• عدم ایجاد صدا در هنگام باز و بست
•  قابلیت نصب هم به صورت افقی و هم به صورت عمودی برای انواع سیالات

جلوگیری از برگشت جریان، حفاظت تجهیزات

از مهم ترین مزایای این شیرها، می توان به جلوگیری کامل از برگشت جریان اشاره کرد. این قابلیت نه تنها از آلودگی یا اختلاط ناخواسته سیالات جلوگیری می کند، بلکه نقش مهمی در حفاظت از تجهیزات گران قیمت مانند پمپ ها، کمپرسورها، دیگ های بخار و تانک ها دارد.

عدم نیاز به اپراتور و عملکرد بصورت اتوماتیک (خودکار)

یکی دیگر از مزایای قابل توجه شیرهای یکطرفه، عملکرد خودکار آن هاست. این شیرها بدون نیاز به هیچ گونه برق، موتور یا اپراتور، تنها بر اساس اختلاف فشار عمل می کنند. بنابراین در مواقع اضطراری که ممکن است برق قطع شود یا سیستم اتوماسیون دچار مشکل شود، شیر یکطرفه همچنان به کار خود ادامه می دهد و سیستم را ایمن نگه می دارد.

امکان تعمیر در محل نصب

امکان تعمیر در خط بدون اینکه نیاز باشد تجهیز را کامل از روی خط باز کنیم. شیرهای یکطرفه همچنین در کاهش هزینه های نگهداری نقش دارند. با جلوگیری از برگشت جریان، از ضربه قوچ و شوک های فشار ناگهانی جلوگیری می شود که باعث افزایش عمر مفید تجهیزات می شود. علاوه براین، در صورت انتخاب صحیح نوع شیر، نصب و راه اندازی آن بسیار ساده است و نیازی به تنظیمات خاصی ندارد.

حفظ سطح فشار بهینه

چک ولوها به حفظ سطح فشار بهینه در یک سیستم کمک می کنند. همچنین این شیرها با اجازه دادن به سیال در جهت مورد نظر و جلوگیری از جریان برگشتی، آنها به حفظ شرایط فشار مطلوب کمک می کنند.  علاوه بر این از عملکرد کارآمد پمپ ها، رگولاتورها و سایر تجهیزات حساس به فشار اطمینان می دهند.

مصرف انرژی پایین

از دیگر مزایا می توان به مصرف پایین انرژی اشاره کرد. شیرهای یکطرفه به دلیل عملکرد ساده و بدون نیروی خارجی، هیچ گونه مصرف انرژی ندارند و از اتلاف انرژی در سیستم جلوگیری می کنند. این ویژگی باعث می شود در پروژه های بزرگ صنعتی یا زیرساخت های شهری، این شیرها بسیار مقرون به صرفه باشند.

معایب شیر یکطرفه

با وجود مزایای متعدد، شیرهای یکطرفه دارای محدودیت ها و معایبی نیز هستند که در هنگام طراحی سیستم باید به آن ها توجه کرد. اولین و شایع ترین مشکل، استهلاک قطعات متحرک مانند دیسک، فنر یا توپی است. این اجزا با هر بار تغییر فشار حرکت می کنند و در اثر کار مداوم، دچار فرسایش یا شکستگی می شوند.

یکی دیگر از معایب این شیرها، حساسیت آن ها به گرفتگی است. در صورت وجود ذرات معلق، مواد جامد یا رسوبات در سیال، دیسک یا توپی ممکن است گیر کند و نتواند به درستی باز یا بسته شود. این مسئله مخصوصاً در شیرهای توپی یا فنری بیشتر دیده می شود و می تواند منجر به عملکرد نادرست یا حتی توقف کامل سیستم شود.

در برخی موارد، شیرهای یکطرفه باعث افت فشار در سیستم می شوند؛ چراکه عبور سیال از میان شیر، مقاومت ایجاد می کند. اگر طراحی شیر یا انتخاب آن متناسب با فشار و دبی جریان نباشد، این افت فشار می تواند به کاهش راندمان سیستم منجر شود.

همچنین شیرهای یکطرفه در مواردی که نیاز به کنترل دقیق تر جریان باشد (مانند تنظیم نرخ جریان یا بسته شدن تدریجی) کارایی کمتری دارند، چراکه صرفاً بر اساس فشار عمل می کنند و امکان تنظیم دستی ندارند.

در نهایت، اگرچه شیر یکطرفه یک قطعه ساده است، اما انتخاب نادرست نوع، سایز و متریال آن می تواند خسارات سنگینی در سیستم ایجاد کند. بنابراین شناخت معایب و محدودیت ها، به همراه مزایا، شرط اصلی برای استفاده موفق از این تجهیزات در پروژه های مختلف است.

خرید شیر یکطرفه مناسب

بررسی نوع سیال و شرایط کاری

یکی از مهم ترین گام ها در انتخاب شیر یکطرفه مناسب، شناخت کامل از نوع سیالی است که قرار است از شیر عبور کند. آیا سیال شما آب تمیز است یا آب آلوده با ذرات معلق؟ آیا با گاز سر و کار دارید یا مایعات شیمیایی خورنده؟ این ها سؤالاتی هستند که باید قبل از انتخاب شیر به آن ها پاسخ دهید. زیرا نوع سیال تعیین می کند که جنس بدنه و قطعات داخلی شیر باید از چه موادی ساخته شوند. مثلاً برای سیالات اسیدی، استفاده از فولاد ضدزنگ یا تیتانیوم پیشنهاد می شود، در حالی که برای آب شرب، شیرهای برنجی یا پلاستیکی کفایت می کنند.

علاوه بر این، فشار کاری و دمای عملیاتی سیستم نیز باید با دقت بررسی شود. بعضی از شیرهای یکطرفه برای فشارهای بالا مناسب نیستند و ممکن است در چنین شرایطی عملکرد درستی نداشته باشند. شیرهایی که در دمای بالا استفاده می شوند باید دارای قطعات مقاوم به حرارت باشند تا در طول زمان دچار تغییر شکل یا نشت نشوند.

همچنین باید به دبی جریان توجه داشت. اگر جریان خیلی کم باشد، ممکن است شیر اصلاً باز نشود یا نیمه باز باقی بماند که این موضوع می تواند منجر به نشت یا خراب شدن شیر شود. در نتیجه، انتخاب شیر باید متناسب با پارامترهای فنی دقیق سیستم صورت گیرد و به هیچ وجه نباید بر اساس حدس یا تجربه صرف انجام شود.

توجه به نوع نصب و جهت جریان

جهت جریان سیال در سیستم نیز نکته بسیار مهمی در انتخاب شیر مناسب است. همه شیرهای یکطرفه جهت مشخصی برای جریان دارند و اگر در خلاف جهت نصب شوند، نه تنها کار نمی کنند، بلکه ممکن است به سیستم آسیب بزنند. روی بدنه اکثر شیرها یک پیکان جهت جریان مشخص شده که هنگام نصب باید با مسیر واقعی جریان هماهنگ باشد.

همچنین موقعیت نصب (افقی یا عمودی بودن لوله) روی انتخاب نوع شیر تأثیر می گذارد. برخی از شیرها مانند نوع لیفت فقط در مسیرهای افقی عملکرد صحیح دارند، در حالی که شیرهای توپی و فنری می توانند به راحتی در هر دو موقعیت نصب شوند. بنابراین قبل از خرید باید محل دقیق نصب و وضعیت قرارگیری لوله ها بررسی شود.

یکی دیگر از ملاحظات مهم، نحوه اتصال شیر به لوله ها است. شیرهای کوچک تر معمولاً دارای اتصال رزوه ای هستند که برای سیستم های خانگی یا با فشار پایین مناسب اند. اما برای سیستم های بزرگ تر و تحت فشار، از اتصالات فلنجی یا جوشی استفاده می شود که استحکام بیشتری دارند. توجه به این جزئیات نصب باعث می شود که عملکرد شیر بهینه باشد و در آینده نیاز به تعمیر یا تعویض کمتر شود.

نکات مهم در نگهداری شیرهای یکطرفه

بررسی دوره ای و تمیزکاری

مانند هر قطعه صنعتی دیگری، شیرهای یکطرفه نیز نیاز به نگهداری منظم دارند تا عملکرد آن ها در طول زمان حفظ شود. یکی از مهم ترین اقداماتی که باید به صورت دوره ای انجام شود، بررسی بصری شیر است. مشاهده نشتی در اطراف شیر، صداهای غیرعادی، یا کاهش فشار می تواند نشانه ای از خرابی احتمالی باشد.

تمیزکاری داخلی شیر نیز نقش کلیدی در افزایش عمر آن دارد. مخصوصاً اگر سیال دارای ذرات معلق یا مواد شیمیایی خورنده باشد، دیسک، فنر یا توپی ممکن است دچار جرم گرفتگی یا خوردگی شود. در چنین شرایطی باید شیر باز شود و به صورت دستی تمیز شود. برخی از شیرها قابلیت باز شدن ساده دارند که این فرآیند را تسهیل می کند.

در صنایعی مانند غذا و دارو، تمیز نگه داشتن قطعات داخلی از اهمیت دوچندان برخوردار است. استفاده از روش های CIP (تمیزکاری در محل) یا SIP (استریل سازی در محل) می تواند به بهبود عملکرد شیرها کمک زیادی کند. همچنین بررسی وضعیت آب بندی ها و حلقه های O-Ring در این فرآیند بسیار ضروری است، چرا که نشت از این نواحی می تواند کل سیستم را مختل کند.

تعویض قطعات مستهلک و تست عملکرد

هیچ وسیله ای عمری نامحدود ندارد و این قانون درباره شیرهای یکطرفه هم صدق می کند. در شیرهایی که به طور مداوم کار می کنند، قطعاتی مانند دیسک، فنر یا توپی دچار فرسایش می شوند. این فرسایش ممکن است باعث گیر کردن شیر در حالت باز یا بسته شود که می تواند کل فرآیند را دچار مشکل کند. بنابراین باید طبق یک برنامه منظم، این قطعات بررسی شده و در صورت نیاز تعویض شوند.

تست عملکرد شیر نیز یک اقدام ضروری است. در این تست، بررسی می شود که آیا شیر به درستی باز و بسته می شود، آیا زمان واکنش آن مناسب است، و آیا نشت وجود دارد یا نه. برای این کار می توان از روش های ساده ای مانند وارد کردن جریان با فشار مشخص و مشاهده واکنش شیر استفاده کرد. در سیستم های بزرگ تر، دستگاه های تست فشار و نشت دقیق تر مورد استفاده قرار می گیرند.

همچنین مستندسازی تعمیرات و نگهداری شیرها می تواند در بلندمدت به کاهش هزینه ها کمک کند. با داشتن سابقه عملکرد شیرها، می توان الگوهای خرابی را شناسایی کرد و اقدامات پیشگیرانه مؤثرتری اتخاذ نمود. به طور خلاصه، نگهداری صحیح و به موقع، کلید افزایش عمر مفید و حفظ بهره وری شیرهای یکطرفه است.

نکاتی برای افزایش عمر مفید شیر یکطرفه

استفاده از شیر مناسب برای کاربرد درست

بسیاری از مشکلات مربوط به شیرهای یکطرفه نه از کیفیت پایین آن ها، بلکه از انتخاب نادرست نوع شیر برای یک کاربرد خاص ناشی می شود. اگر یک شیر فنری را در سیستم فاضلاب با ذرات معلق بالا نصب کنید، احتمال گرفتگی و خرابی آن بسیار بالاست. در حالی که همان شیر در یک سیستم آب تمیز، عملکرد فوق العاده ای خواهد داشت. بنابراین انتخاب شیر مناسب، مطابق با شرایط سیال، فشار، دما و نوع کاربرد، اولین قدم در افزایش عمر مفید آن است.

همچنین در محیط هایی که نوسانات فشار یا ضربه قوچ زیاد است، باید از شیرهایی با مقاومت بالا و طراحی ضدضربه استفاده کرد. نصب تجهیزات جانبی مانند ضربه گیر (Surge Arrestor) یا فیلتر نیز می تواند به بهبود عملکرد و افزایش طول عمر شیر کمک کند. اگر در سیستمی سیال دارای مواد شیمیایی خورنده است، حتماً باید از شیرهایی با متریال مقاوم مانند PVDF، PTFE یا فولادهای خاص استفاده شود.

انجام منظم تعمیرات پیشگیرانه

نگهداری پیشگیرانه همیشه بهتر و کم هزینه تر از تعمیرات اضطراری است. یکی از مهم ترین اصول در نگهداری شیرهای یکطرفه، انجام برنامه های زمان بندی شده برای بررسی وضعیت عملکرد، تمیزکاری، روغن کاری (در صورت نیاز) و تعویض قطعات فرسوده است. این بازدیدها می تواند به صورت ماهانه، فصلی یا سالانه انجام شود، بسته به شدت کارکرد شیر و اهمیت سیستم.

ثبت اطلاعات مربوط به زمان نصب، نوع سیال، فشار کاری و تاریخچه تعمیرات می تواند به شما در تحلیل عملکرد شیرها کمک کند. با بررسی این داده ها، می توان روند فرسایش یا مشکلات احتمالی را پیش بینی کرده و قبل از بروز خرابی جدی، اقدام اصلاحی انجام داد. در سیستم هایی که خرابی یک شیر می تواند توقف کل تولید را در پی داشته باشد، این کار اهمیتی دوچندان دارد.

مقایسه شیر یکطرفه با سایر شیرهای صنعتی

شیرهای صنعتی انواع مختلفی دارند و هرکدام برای کاربرد خاصی طراحی شده اند. مقایسه شیر یکطرفه با شیرهای دیگر مثل شیر گلوب، شیر دروازه ای و شیر پروانه ای به ما کمک می کند تا کاربرد صحیح آن ها را بهتر درک کنیم. شیرهای گلوب معمولاً برای تنظیم جریان استفاده می شوند، نه برای جلوگیری از برگشت جریان. این شیرها به اپراتور یا سیستم کنترلی برای تنظیم دستی نیاز دارند و نسبت به شیرهای یکطرفه پیچیده تر هستند.

شیرهای دروازه ای (Gate Valves) نیز به عنوان شیرهای قطع ووصلی استفاده می شوند و اجازه عبور یا عدم عبور کامل سیال را می دهند. اما این شیرها توانایی جلوگیری خودکار از برگشت جریان را ندارند و باید به صورت دستی یا خودکار کنترل شوند. شیرهای پروانه ای (Butterfly Valves) نیز برای کنترل دبی در خطوط بزرگ مناسب اند ولی مانند شیر یکطرفه، قابلیت یک طرفه کردن جریان را ندارند.

در مقابل، شیرهای یکطرفه تنها شیرهایی هستند که بدون نیاز به اپراتور یا منبع انرژی خارجی، به صورت خودکار از برگشت جریان جلوگیری می کنند. این عملکرد خاص، آن ها را برای سیستم هایی که نیاز به ایمنی بالا و کنترل خودکار جریان دارند، تبدیل به یک انتخاب بی رقیب می کند.

جمع بندی و نتیجه گیری

شیرهای یکطرفه از جمله ساده ترین و در عین حال ضروری ترین قطعات در سیستم های لوله کشی و انتقال سیالات هستند. از جلوگیری از برگشت جریان و حفاظت از تجهیزات گرفته تا حفظ کیفیت و ایمنی فرآیندها، این شیرها نقش حیاتی ایفا می کنند.

انتخاب صحیح نوع شیر با توجه به نوع سیال، فشار، دما و محل نصب، به همراه نگهداری منظم، تضمین کننده عملکرد بلندمدت و بدون مشکل این تجهیزات است. از صنایع سنگین نفت و گاز گرفته تا صنایع حساس غذایی و دارویی، همه به نحوی به عملکرد قابل اعتماد شیرهای یکطرفه متکی هستند.

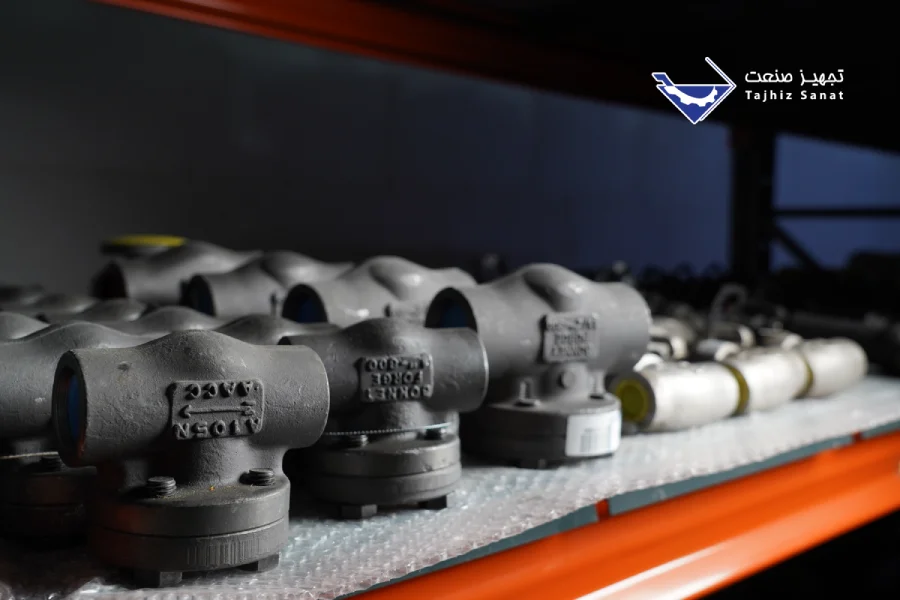

تجهیز صنعت یکی از برترین تامین کنندگان انواع شیرآلات صنعتی و پایپینگ شامل انواع شیر یکطرفه، شیر پروانه ای، شیر توپی ، شیر دیافراگمی، شیر کشویی، کنترل ولو و … از انواع برندهای معتبر فیشر، سامسون، ماسونیلان و غبره است. این فروشگاه بزرگ انواع شیرآلات پایپینگ  را با بهترین کیفیت و قیمتی مناسب به فروش می رساند.
