فلنج کور

فلنج کور چیست؟

فلنج کور Blind Flange یک تجهیز دایره ای شکل است که به عنوان مسدود کننده موقت مسیر سیال عبوری با اتصال پیچ و مهره روی خطوط پایپینگ به فلنج و شیرآلات نصب می شود . این محصول زمانی استفاده می شود که نیاز به بستن دائمی یا موقت یک خط لوله وجود دارد.

این تجهیز به این دلیل به عنوان جایگزین جوش به کار می رود که اتصال آن مانند جوش دائمی نیست و در موارد تعمیرات و نگهداری و تعویض، براحتی توسط پیچ و مهره باز می شوند. همچنین در مواردی که کانکتورهای بزرگ نیاز است، امکان استفاده رزوه ای وجود ندارد یا به صرفه نیست؛ استفاده میشود.

صفحه فلنج های کور می تواند از سه نوع:  صاف (Flat Face)، سطح زبر (Raised Faced) و اتصال رینگی (Ring-Joint type) باشند.

این تجهیزات دارای انواع کلاس های فشاری 150، 300، 400، 600، 900، 1500 و 2500 هستند. و در سایزهای مختلفی قابل استفاده در فرایند می باشد.

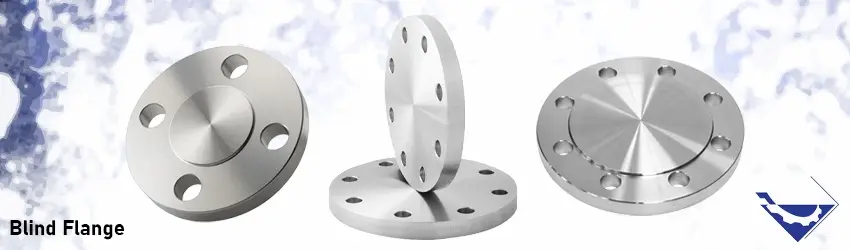

قیمت و خرید فلنج کور

شرکت تجهیز صنعت، یکی از تأمین کنندگان معتبر فلنج کور با همکاری با برندهای با کیفیت و معتبر است. این شرکت قادر است محصولات با کیفیت را بر اساس نیازهای شما پیشنهاد دهد. برای خرید و استعلام قیمت، می‌توانید با شرکت تجهیز صنعت تماس در تماس باشید تا با راهنمایی و مشاوره ی کارشناسان فنی بهترین محصول مطابق با نیاز های شما پیشنهاد داده شود.

انواع فلنج کور

فلنج ها براساس کاربردشان دارای انواع مختلفی هستند که عبارت است از:

  • گلو جوشی (Weld Neck)
  • رزوه ای (Threaded)
  • سوکت جوشی (Socket Weld)
  • روکار (Slip-on)
  • لبه دار (Lap-Joint)
  • کاهشی (Reduced)
  • کور (Blind)
  • اریفیس (Orifice)

علت نامگذاری این نوع از فلنج ها به این دلیل بوده است که چون حفره ای در میانشان نیست و قطر داخلی ندارند و به طور رایج در مواردی که نیاز به تعمیرات و نگهداری وجود دارد، در انتهای خط لوله یا مخازن بسته می شوند. فلنج های کور معمولا از مواد Forged Steel و یا فولاد زد زنگ ساخته می شوند، مانند تمام انواع دیگر فلنج ها دارای سایزها مختلفی هستند، بسته به خط لوله دارای کلاس های فشاری مختلف هستند و بر اساس استانداردهای مختلفی مانند ASME، ASTM، ANSI و API طراحی و ساخته می شوند. این نوع فلنج ها براحتی به وسیله پیچ و مهره نصب و در موارد مورد نیاز، باز می شوند.

انواع فلنج کور از نظر کاربرد

فلنج های کور نیز مانند دیگر انواع فلنج ها از نظر نوع صفحه می تواند از سه نوع صاف (Flat Face)، سطح زبر (Raised Faced) و اتصال رینگی (Ring-Joint type) باشد که هرکدام از آن ها باید با فلنج متناظر خود در لوله یا مخزن مطابق باشند.

نوع صفحه صاف (Flat Face)، سطح تماس با فلنج دیگر کاملا صاف در نظر می گیرند و برای آب بندی تماما متکی به واشر است اما در نوع صفحه سطح زبر، سطح تماس با فلنج مقابل دارای یک برامدگی است که با استفاده از یک واشر به آب بندی بهتری در فلنج می انجامد.

انواع فلنج ها از نظر کاربرد

در مواردی نیز برای آب بندی از اتصال رینگی روی سطح تماس بکار می رود. این اتصال که به آن Ring Joint type می گویند یک شیار روی سطح تماس وجود دارد و یک رینگ فلزی داخل آن قرار می گیرد و آب بندی آن از نوع فلز به فلز یا Metal To Metal است.

فلنج کور

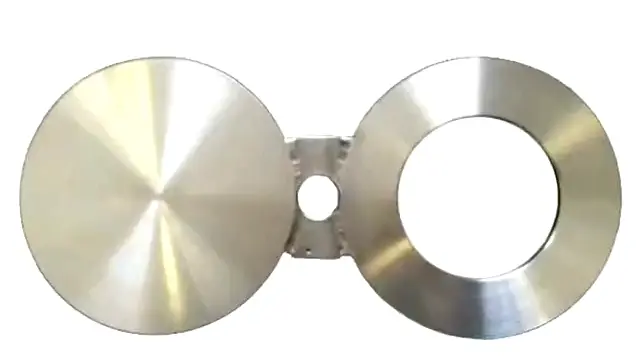

فلنج کور عینکی (Spectacle Blind Flange)

این نوع فلنج از دو بخش تشکیل شده است: یک صفحه کور (Blind) و یک صفحه حلقه دار (Spacer).

این دو بخش توسط یک پل کوچک به هم متصل شده و شبیه عینک هستند، به همین دلیل به آنها فلنج عینکی میگویند. با چرخاندن فلنج، میتوان مسیر لوله را باز یا بسته کرد.

 کاربرد آن در سیستمهایی که نیاز به قطع و وصل جریان دارند (مانند خطوط لوله نفت و گاز)، برای جداسازی بخشهای مختلف سیستم در زمان تعمیرات و در صنایع پتروشیمی، نیروگاهها و صنایع شیمیایی میباشد.

 مزیت آن امکان قطع و وصل سریع جریان بدون نیاز به دمونتاژ کامل فلنج و همچنین کاهش زمان توقف سیستم برای تعمیرات میباشد.

انواع فلنج کور بر اساس جنس مواد

نوع فلنججنسکاربرد اصلی
فلنج کور فولادیA105 یا ST37صنایع عمومی، نفت و گاز
فلنج کور استیلگریدهای 304، 316، 316Lصنایع غذایی، دارویی، شیمیایی
فلنج کور آلیاژیانواع آلیاژهای مقاومشرایط دمایی و فشار بالا 115

فلنج کور آهنی

از جنس چدن یا فولاد با درصد کربن پایین ساخته میشود. معمولاً با پوشش گالوانیزه یا اپوکسی برای جلوگیری از خوردگی عرضه میشود.

 کاربرد در سیستمهای آب و فاضلاب، خطوط لوله با فشار پایین و  صنایع ساختمانی و تأسیسات است. معایب آن مقاومت کم در برابر خوردگی نسبت به فلنجهای استیل و نامناسب بودن برای فشارهای بالا است.

 فلنج کور چدنی

 ویژگیهای آن این است که از چدن خاکستری یا داکتیل ساخته میشود.  قیمت پایینتری نسبت به فلنجهای فولادی و استیل دارد.

انواع فلنج کور

 کاربردهای آن این است که در سیستمهای آب و فاضلاب ، خطوط لوله با دمای پایین و فشار کم و صنایع غذایی و کشاورزی میباشد. معایب مورد ذکر، شکننده تر از فلنجهای فولادی بوده و تحمل فشار و دمای بالا را ندارد.

 فلنج کور استیل (فولاد ضدزنگ)

 ویژگیها: از فولاد ضدزنگ (استنلس استیل) ساخته میشود. مقاومت بسیار بالا در برابر خوردگی و دماهای شدید دارد. گریدهای رایج آن AISI 304, 316, 321, 347 میباشد.

 کاربردهایش در صنایع نفت، گاز و پتروشیمی، صنایع غذایی، دارویی و شیمیایی و محیطهای اسیدی و خورنده میباشد.

 مزایای آن عمر طولانی و مقاومت عالی در برابر زنگزدگی، تحمل فشار و دمای بالا است.

 عیب آن قیمت بالاتر نسبت به فلنجهای آهنی و چدنی است.

فلنج کور فولادی (کربن استیل)

از فولاد کربنی ساخته میشود. مقاومت مکانیکی بالا و قیمت مناسب داشته و  گریدهای رایج در بازار ASTM A105, A350 LF2, A694 میباشد.

در خطوط لوله با فشار و دمای بالا، صنایع نفت، گاز و پالایشگاهی و نیروگاهها و سیستمهای بخار استفاده میشود.

 مزایای آن استحکام بالا و قیمت مقرون به صرفه همچنین قابلیت استفاده در فشارهای بالا است. در برابر خوردگی مقاومت کمتری نسبت به استیل دارد.

نوع فلنج کورمقاومت خوردگیتحمل فشارقیمتکاربردهای اصلی
فلنج کور عینکیمتوسطبالابالاصنایع نفت و گاز
فلنج کور آهنیپایینپایینپایینآب و فاضلاب
فلنج کور چدنیپایینپایینپایینصنایع غیرحساس
فلنج کور استیلبسیار بالابالابالاصنایع شیمیایی و غذایی
فلنج کور فولادیمتوسطبالامتوسطنفت، گاز و نیروگاهها

استاندارد ساخت فلنج کور

استاندارد ابعادی

بر اساس استاندارد ASME B16.5: فلنج های کور در سایز های ½ تا 24 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 تولید می شوند.

بر اساس استاندارد ASME B16.47: فلنج های کور با سایز 26 اینچ و بزرگتر از آن تولید می شوند. این استاندارد دارای دو مدل A Series و B Series است که فلنج های سری B از ضخامت و مقاومت بالاتری برخوردارند.

بر اساس استاندارد DIN EN1092: فلنج های کور ریختگی یا PN درست می شوند.

استاندارد متریال

فلنج های لپ جوینت فورج فولادی درست می شوند با استفاده از استانداردهای ASTM-A105، ASTM-A350 LF1، ASTM-A350 LF2، ASTM-A350 LF3 و ASTM-A694.

فلنج های لپ جوینت فورج استنلس استیل درست می شوند با استفاده از استاندارد ASTM-A182 و با گرید های F304، F304L، F316، F316L، F321، F347 و F348.

استاندارد متریال فلنج کور

ابعاد فلنج کور

فلنج‌ های کور (Blind Flanges) همانند یک صفحه دیسک هستند و در کنار خود دارای چندین سوراخ هستند. این سوراخ‌ ها جهت اتصال فلنج کور به فلنج‌ های دیگر با استفاده از پیچ و مهره استفاده می‌شوند. با استفاده از یک گسکت یا واشر بین دو فلنج، آب‌ بندی و جلوگیری از نشتی در این فلنج‌ ها به‌منظور اتصال به صورت محکم صورت می‌گیرد. لازم به ذکر است که برای انتخاب نوع فلنج کور و نوع گسکت، باید با توجه به فشار کاری مورد استفاده، استانداردها و راهنماهای مربوطه را رعایت کرد.

همچنین، فلنج‌ های کور می‌توانند بر اساس نیازهای مشتری در ابعاد مختلف طراحی و تولید شوند. در صنعت، استانداردهایی مانند ASME B16.5 و ASME B16.47 برای تعیین ابعاد استفاده می‌شوند. اما با توجه به نیازهای خاص مشتریان، ابعاد سفارشی و غیراستاندارد نیز قابل طراحی و تولید هستند.

کاربرد فلنج کور در صنعت

کاربرد رایج این فلنج ها (Blind Flange applications) در صنایع نفت و گاز، فرایندهای شیمیایی و نیروگاه ها است و در حالت کلی هرجایی که نیاز به بستن انتهای لوله ها و مخازن و ایزوله کردن یک قسمت برای تعمیرات، نگه داری و بهبود آن باشد، بکار می روند. این نوع فلنج ها همچنین در موارد انتقال خط لوله و انبار کردن آنها برای جلوگیری از اثرات محیطی روی خط لوله ها بکار می روند. در این موارد برای حفظ بهتر آن ها در برابر خوردگی و اثرات محیطی روی آن ها با رنگ یا پوشش های دیگری می پوشانیم.

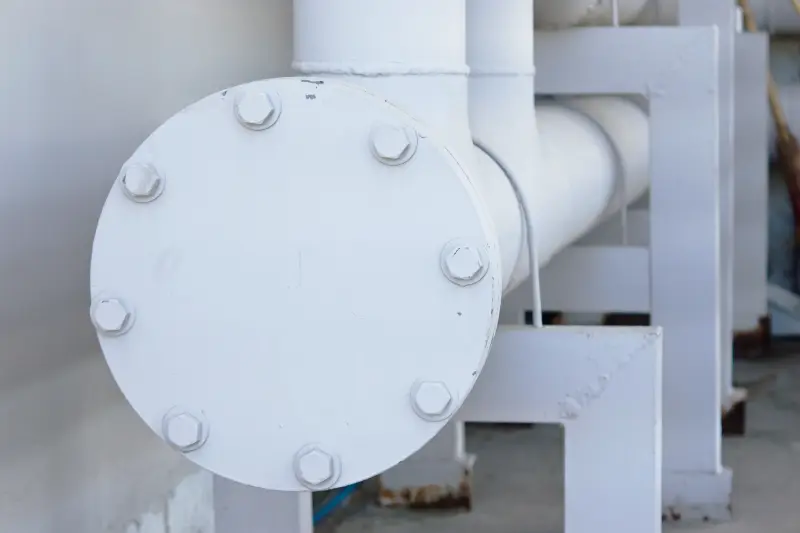

فلنج کور نصب شده در خط

روش تولید فلنج کور

فلنج های کور به دو روش اصلی تولید می شوند:

  1. روش ریخته گری: در این روش مذاب فولاد را درون قالب فلنج مربوطه ریخته و سپس عملیات حرارتی، تراشکاری، سوراخکاری و رنگ کاری انجام می شود .
  2. روش فورج: در این روش یک قطعه فولادی را حرارت داده تا نقطه انجماد و سپس با استفاده از سنبه ماتریس به صورت یک تکه عملیات پرس انجام می شود که مقاومت به فشار بیشتری دارد .

روش تولید فلنج کور

نحوه نصب فلنج کور

  • استفاده از پیچ و مهره مناسب
  • قرار دادن واشر (گسکت) برای آب بندی بهتر
  • تنظیم فشار پیچ ها به صورت متقارن
  • انجام تست فشار پس از نصب

مقایسه فلنج کور با فلنج عینکی، پدل و اسپیسر

انواع فلنج

عینکی یا Spectacle ساختاری شبیه به عینک دارد و به صورت چرخشی در مسیر جریان میتواند اپن و کلوز شود. پارویی Paddle یکی دیگر از تجهیزات با کاربرد مشابه عینکی است و نصب آن به گونه ایست که در بین دو فلنج خفت می شود. و توسط یک دستگیره از خط جدا می شود. این تجهیز معمولا برای جداسازی دو مایع مختلف در خط لوله به کار می رود. از اسپیسرها Spacer نیز برای محدود و کنترل کردن جریان استفاده می شود. تجهیزات گفته شده مانند فلنج های کور در مواردی برای تعمیرات و نگهداری استفاده می شوند اما در حالت کلی در کاربردهای گفته شده بکار می روند.

عوامل تاثیر گذار بر قیمت فلنج کور

قیمت فلنج کور ممکن است تحت تأثیر عوامل مختلفی قرار بگیرد. برخی از عوامل تأثیرگذار بر قیمت فلنج کور عبارتند از:

  • جنس مواد
  • ابعاد و استانداردها
  • فشار کاری
  • روش ساخت
  • تکنولوژی و نوآوری

سوالات متداول

فلنج کور در چه صنایعی استفاده می شود؟

در تمام صنایع از جمله نفت، گاز، پتروشیمی، غذایی، دارویی، آب و فاضلاب و سیستم های گرمایشی کاربرد دارد .

تفاوت فلنج کور با دیگر انواع فلنج چیست؟

فلنج کور برخلاف سایر فلنج ها هیچ منفذ مرکزی ندارد و صرفاً برای مسدود کردن خطوط لوله استفاده می شود .

آیا فلنج کور قابل استفاده مجدد است؟

بله، با باز کردن پیچ و مهره ها می توان فلنج کور را جدا کرده و مجدداً استفاده نمود .

برای خطوط لوله تحت فشار بالا چه نوع فلنج کوری مناسب است؟

برای فشارهای بالا بهتر است از فلنج های کور فورج شده با کلاس فشار بالا (مثلاً کلاس 1500 یا 2500) استفاده شود .

چگونه از سالم بودن فلنج کور اطمینان حاصل کنیم؟

با بررسی ظاهری (عدم ترک و خراش)، کنترل ابعاد و در صورت امکان انجام تست های غیرمخرب مانند UT یا RT .
