اکچویتور برقی

اکچویتور برقی به عنوان یک ابزار حیاتی برای بسیاری از صنایعی که به بهبود بهره‌وری، کارایی هزینه‌ای و ایمنی خود نیاز دارند، مورد استفاده قرار می‌گیرند. این اکچویتورها در اندازه‌ها و انواع مختلفی وجود دارند که هر کدام برای کاربرد‌ها و نیازهای خاصی طراحی شده‌اند.
به طور کلی، اکچویتورهای الکتریکی به شما کمک می‌کنند تا بتوانید جریان سیالات، گازها و حتی مواد جامد را کنترل کنید و سطح دقت و کارایی مطلوب را بدست آورید. در این مطلب به تمامی مفاهیم مورد نیاز درباره اصول کار اکچویتور الکتریکی می پردازیم و موارد ضروری در مورد این اکچویتورها را بیان خواهیم کرد.

اکچویتور برقی چیست؟

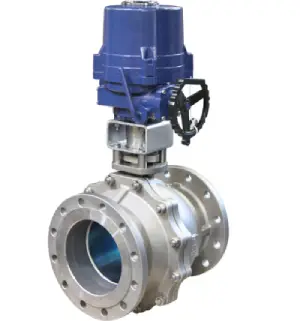

اکچویتور برقی یا محرک الکتریکی MOV : Motorised Operated Valve  یک نوع محرک اتوماتیک است که به همراه کنترل ولوها برای تنظیم جریان عبوری در فرایندها استفاده می‌شود. این دستگاه‌ها انرژی الکتریکی را به انرژی مکانیکی یا انرژی جنبشی تبدیل می‌کنند و قادر به ایجاد حرکت در بخشی از یک دستگاه هستند. معمولاً برای کنترل جابجایی شیرها، پمپ‌ها، دروازه‌ها و سایر تجهیزات و ماشین‌آلات استفاده می‌شوند.

عملگر الکتریکی یا اکچویتور برقی، با تبدیل انرژی الکتریکی به انرژی مکانیکی، برای تنظیم موقعیت و انجام عملکرد روی یک شیر استفاده می‌شود. این عملگرهای برقی عموماً در پلانت‌ها و محیط‌های صنعتی و تجاری مورد استفاده قرار می‌گیرند و برای اتوماسیون، کنترل خودکار، افزایش ایمنی و بهبود کارایی مورد استفاده قرار می‌گیرند.

سیستم کنترل در محرک برقی برای مانیتورینگ و کنترل موقعیت، گشتاور و سرعت اکچویتور استفاده می‌شود. یک سیستم کنترل معمولاً شامل ورودی‌های سنسور و انواع بازخورد است که کنترل موقعیت یک شیر را فراهم می‌کند.

اکچویتورهای برقی بر روی انواع شیرها، پمپ‌ها، دروازه‌ها و سایر تجهیزات و ماشین‌آلات صنعتی استفاده می‌شوند.

آنها می‌توانند بر روی شیرهای چند دور چرخشی مانند شیرهای دروازه‌ای، شیرهای گلوب یا کروی، شیرهای یک چهارم چرخشی مانند بال ولوها، باتر فلای ولوها یا شیرهای پروانه‌ای، نیدل ولوها و پلاگ ولوها، و همچنین بر روی دریچه‌ها و دمپرهای صنعتی قرار گیرند.

اکچویتورها یا عملگرهای برقی بر اساس استانداردهای IP67 و IP68 و استانداردهای اروپا تولید می‌شوند.

خرید اکچویتور برقی

اکچویتور برقی کاربردهای مختلفی از جمله صنایع نفت و گاز، آب و فاضلاب، صنایع غذایی و خودروسازی استفاده می‌شوند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ اکچویتور برقی ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه اکچویتور برقی را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت ،  و شرایط فروش اکچویتور برقی ارائه دهند و شما کاربران را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت اکچویتور برقی

عوامل تأثیرگذار بر قیمت عبارتند از ظرفیت و قدرت، دقت و رزولوشن، سرعت، شرایط محیطی، مواد ساخت، قابلیت‌های اضافی و تولید کننده و برند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت اکچویتور برقی تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، اکچویتور برقی بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برندهای معتبر اکچویتورهای الکتریکی

  • اکچویتور برقی آئوما (AUMA)
  • اکچویتور برقی روتورک (Rotork)
  • اکچویتور برقی بیفی (biffi)
  • اکچویتور برقی نوجیکس (NOGIX)
  • اکچویتور برقی آئوموتو (Aumuto)

لیست قیمت اکچویتور برقی

جدول زیر لیست قیمت اکچویتور برقی محصولات متداول بازار میباشد که از تمامی برندهای مطرح تولید کننده جمع آوری شده است.

جهت استعلام قیمت دقیق و بروز با کارشناسان تجهیز صنعت تماس بگیرید.

تاریخ بروز رسانی قیمت ها : 8 خرداد 1403

نوع محصولولتاژمدلقیمت (تومان)
اکچویتور برقی220ولت30نيوتن6.800.000
اکچویتور برقی220ولت50نيوتن7.500.000
اکچویتور برقی24ولت50نيوتن7.500.000
اکچویتور برقی220ولت80نيوتن8.000.000
اکچویتور برقی24ولت80نيوتن8.000.000
اکچویتور برقی24ولت100نيوتن10.000.000
اکچویتور برقی220ولت100نيوتن10.000.000
اکچویتور برقی24ولت200نيوتن17.000.000
اکچویتور برقی220ولت200نيوتن17.000.000
اکچویتور برقی220ولت50نيوتنEX19.000.000

انواع عملگر الکتریکی

اکچویتور های برقی دارای انواع مختلفی هستند که هر کدام کاربرد و ویژگی های خود را دارند. برخی از رایج ترین این عملگرها عبارتند از:

اکچویتور برقی خطی (Linear)

اکچویتور موتوری خطی یک حرکت خطی ایجاد میکند. رباتیک، اتوماسیون و سیستم های موقعیت یابی از کاربردهایی هستند که نوع خطی معمولاً در آنها بکار میرود.

اکچویتور برقی چرخشی

همانطور که از نام این نوع اکچویتور موتوری پیداست، عملکرد آن بشکلی است که میتواند توسط انرژی الکتریکی، یک حرکت چرخشی ایجاد کند. این اکچویتور در مواردی بکار میرود که حرکت چرخشی دقیق مورد نیاز است، مانند سیستم های شیر کنترلی، سیستم های کنترل دمپر و سایر سیستم های مکانیکی.
عملگر الکتریکی مولتی ترن: مولتی ترن بودن یک عملگر متناظر با مولتی ترن بودن ولو است و به این معنی است که محرک الکتریکی چندین دور کامل، معمولا تا 360 درجه میچرخد.

اکچویتور برقی ربع گرد (Rotary)

دارای چرخش یک چهارم دور است. این محرک معمولاً در کاربردهایی که نیاز به کنترل سریع و دقیق شیرها است، مانند کارخانه‌های پتروشیمی و سایر فرآیندهای صنعتی کاربرد دارد.

اکچویتور برقی دورانی (Scotch Yoke)

اسکاچ یوکی نوعی محرک الکتریکی چرخشی است که از مکانیزم بادامک و پیرو برای تولید حرکت چرخشی استفاده می کند. معمولاً در کاربردهایی که گشتاور بالا و کنترل دقیق مورد نیاز است، مانند سیستم های خط لوله و سایر فرآیندهای صنعتی کاربرد دارد.

اکچویتور برقی فنر برگشتی (Spring Return)

برگشت فنری نوعی محرک است که طراحی آن به شکلی است که با قطع برق به حالت اولیه خود بازگردد. معمولاً در کاربردهایی استفاده می‌شود که در آن عملیات ایمن مورد نیاز است.

اجزاء اکچویتور برقی (موتوری)

اجزای اکچویتور برقی عبارتند از:

۱. موتور: این قطعه اصلی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند. موتور می‌تواند یک موتور AC یا DC باشد و می‌تواند به صورت چرخشی یا خطی عمل کند.

۲. گیربکس: در برخی اکچویتورهای برقی، یک گیربکس استفاده می‌شود تا گشتاور خروجی را افزایش داده و یا جهت حرکت را تغییر دهد. گیربکس شامل مجموعه‌ای از دنده‌ها است که با یکدیگر تراکم می‌یابند تا سرعت چرخش یا گشتاور را افزایش یا کاهش دهند.

۳. واحد کنترل: واحد کنترل مسئول مدیریت سیگنال الکتریکی است که حرکت موتور را کنترل می‌کند. این واحد می‌تواند یک سوئیچ ساده یا یک کنترلر الکترونیکی پیچیده باشد که سرعت، جهت و موقعیت اکچویتور را تنظیم می‌کند.

۴. براکت نصب: این قطعه اکچویتور را به سازه یا مکانیزمی که باید حرکت کند، متصل می‌کند. براکت نصب ممکن است برای سازگاری با کاربردهای خاص تنظیم شود.

۵. بدنه اکچویتور: این بخش بیرونی است که تمامی اجزای اکچویتور برقی را شامل می‌شود. بدنه اکچویتور عملکرد داخلی را حفاظت و پشتیبانی می‌کند و ممکن است شامل ویژگی‌هایی مانند سیل‌ها یا پوشش‌ها برای محافظت از اکچویتور در برابر عوامل محیطی باشد.

مکانیزم عملکرد شیر برقی

مکانیزم عملکرد یک اکچویتور برقی به شرح زیر است:

اکچویتورهای الکترومغناطیسی:
– این نوع اکچویتورها شامل یک کویل سیمی است که دور یک هسته مغناطیسی پیچیده شده است.
– وقتی جریان الکتریکی از طریق کویل عبور می‌کند، یک میدان مغناطیسی ایجاد می‌شود.
– این میدان مغناطیسی با هسته مغناطیسی تعامل دارد و باعث جابجایی هسته می‌شود.
– میزان و جهت جابجایی بستگی به قطبیت و قدرت میدان مغناطیسی، ویژگی‌های فیزیکی اکچویتور و هسته مغناطیسی دارد.

اکچویتورهای پیزوالکتریک:
– این نوع اکچویتورها از موادی مانند کوارتز یا سرامیک استفاده می‌کنند.
– زمانی که به این مواد تنش مکانیکی وارد می‌شود، یک بار الکتریکی تولید می‌شوند.
– وقتی ولتاژی به این مواد اعمال می‌شود، باعث انبساط یا انقباض آنها می‌شود که حرکت مکانیکی ایجاد می‌کند.
– میزان و جهت حرکت بستگی به قطبیت و بزرگی ولتاژ اعمال شده، ویژگی‌های فیزیکی اکچویتور و ماده استفاده شده دارد.

در هر دو نوع اکچویتور برقی، حرکت تولید شده می‌تواند برای کنترل حرکت مکانیسمی استفاده شود. این کار از طریق اتصال اکچویتور به مکانیسم با استفاده از یک پیوند مکانیکی یا جفتک مکانیکی انجام می‌شود، که اجازه می‌دهد حرکت اکچویتور به مکانیسم منتقل شود.

مقایسه کاربرد اکچویتور برقی، هیدرولیکی و پنوماتیکی

نسبت اسب بخار تولیدی به وزن محرک هیدرولیک در این نوع اکچویتور بالا است. قوی بودن اکچویتورهای هیدرولیک موجب شده نسبت به اندازه خود قدرت بسیار بالایی تولید بکنند. اکچویتور برقی بطور مستقیم هدایت می شود. به این ترتیب، زمان پاسخگویی آن ها عالی است و این امر آنها را برای اجرای سریع مناسب می کند. بنابراین میتوان گفت اکچویتورهای برقی برای کارهای سریع و سبک، عالی هستند.

همینطور این را باید خاطر نشان کرد اکچویتورهای برقی محرک های دقیقی هستند در حالی که محرک‌های هیدرولیک و پنوماتیک دارای تلورانس‌هایی مانند شلی (slack) و لقی (backlash) در طراحی خود میباشند. درنتیجه محرک های الکتریکی برای کنترل و عملکرد دقیق، گزینه مناسبی هستند.
سرعت محرک های پنوماتیکی بیشتر از اکچویتور های دیگر می باشد. در نتیجه این اکچویتورها در مواردی که سرعت بالا مورد نیاز است، مناسب هستند.

مشخصات فنی اکچویتور برقی

مشخصات فنی اکچویتور برقی به شرح زیر است:

  • 1. سایز محرک الکتریکی: برای انجام بازکردن یا بستن شیر به طور صحیح، سایز اکچویتور برقی باید بین 10 تا 12 اینچ بر دقیقه باشد.
  • 2. شرایط محیطی: اکچویتور برقی باید در دماهای بین -30°C تا +70°C و رطوبت نسبی 100٪ قادر به عملکرد مناسب باشد.
  • 3. پوشش بدنه: اکچویتور برقی باید استانداردهای نفوذ IP66/IP68 را برای پوشش بدنه خود رعایت کند.
  • 4. کنترل در محل: اکچویتور برقی باید دارای ویژگی کنترل در محل باشد و بتواند توسط کلیدهای مربوط در خود فیلد کنترل شود.
  • 5. موقعیت دهی در حالت مولتی ترن: اکچویتور باید قادر به موقعیت دهی در حالت مولتی ترن با دوران بین 2.5 تا 8000 دور با رزولوشن 7.5 درجه باشد.
  • 6. موقعیت دهی در حالت چرخش جزئی: اکچویتور باید قادر به موقعیت دهی در حالت چرخش جزئی با چرخش 90 درجه یا بازه‌های بیشتر با رزولوشن 0.1 درجه باشد.
  • 7. تنظیمات گشتاور: اکچویتور باید قابلیت تنظیم گشتاور را از 40٪ تا 100٪ گشتاور ریتینگ داشته باشد.
  • 8. منبع تغذیه الکتریکی: منبع تغذیه الکتریکی باید جریان میانگینی بین 5mA تا 5A، ولتاژ 120V AC و 30V DC را پشتیبانی کند.

مقایسه عملکرد اکچویتور الکتریکی با اکچویتور هیدرولیکی و پنوماتیکی

هر کدام از این سه نوع اکچویتور دارای مزایا و معایبی هستند و عملکرد آنها در فرایندهای صنعتی با یکدیگر متفاوت است. به عنوان مثال، در این محصول علاوه بر دقت بالا و قابلیت موقعیت‌دهی بسیار عالی، می‌توان اطلاعات فیدبک نیرو را نیز دریافت کرد. این امر به کاهش استهلاک شیر کمک می‌کند و هزینه‌های تعمیر و نگهداری را به طور قابل توجهی کاهش می‌دهد.

مزایا و معایب اکچویتور برقی

مزایا:

  • 1. سرعت: اکچویتورهای برقی به علت هدایت مستقیم، زمان پاسخ کمی دارند و در کاربردهایی که نیاز به سرعت بالا استفاده می‌شوند، مناسب هستند.
  • 2. دقت بالا: اکچویتورهای برقی دارای دقت بسیار بالایی هستند و قادرند به صورت دقیق به موقعیت مورد نظر حرکت کنند.
  • 3. تمیز و غیرآلوده: برق به عنوان یک منبع انرژی پاک، خطر نشت یا آلودگی را ندارد و از این جهت اکچویتورهای برقی به عنوان گزینه‌ای تمیز و غیرآلوده محسوب می‌شوند.

معایب:

  • 1. حرارت تولیدی: در طول عملکرد، اکچویتورهای برقی ممکن است گرم شوند و این موضوع می‌تواند به مشکلاتی در عملکرد آنها منجر شود.
  • 2. حالت عدم عملکرد: در صورت خرابی یا قطع برق، اکچویتورهای برقی به طور عمومی در آخرین موقعیت خود باقی می‌مانند. این ممکن است در برخی موارد منجر به مشکلاتی شود.
  • 3. وابستگی به برق: اکچویتورهای برقی برای عملکرد خود به تامین منبع برق نیاز دارند و در صورت قطع برق، قادر به کارکرد صحیح نخواهند بود.



برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله اکچویتور برقی میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
