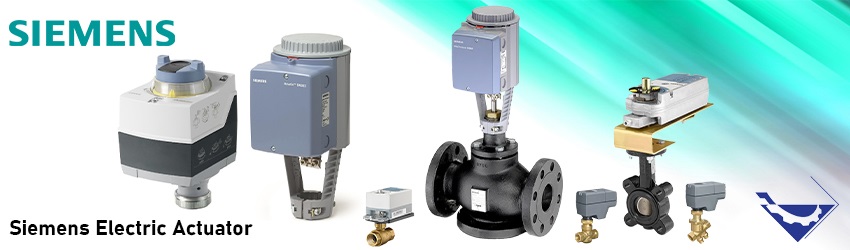

اکچویتور زیمنس

شیرآلات و اکچویتور زیمنس برای کنترل بهینه و کارآمد جریان سیالات مانند آب، بخار و هوا مورد استفاده میباشند. از همین رو انتخاب یک شیر و اکچویتور مناسب میتواند راندمان و بازدهی چیلرها، دیگ های بخار و سایر تجهیزات سیستم های تهویه (HVAC) را ایجاد کند.

اکچویتور های زیمنس قابلیت نصب و کنترل روی انواع مختلفی از شیرآلات دو راهه و سه راهه را دارا هستند. شیر توپی، شیر پروانه ای، گلوب ولو، شیرهای کنترلی مستقل از فشار و شیرآلات مناسب مناطق خطرناک از جمله انواع شیرهایی هستند که اکچویتور های برقی زیمنس قابلیت نصب شدن روی آنها را دارند.

اکچویتور های زیمنس با توجه به نوع شیر و میزان کورس حرکتی مورد نیاز دارای انواع مختلف و گشتاورهای متفاوتی می باشند.

انواع اکچویتور زیمنس

در این مطلب به معرفی انواع اکچویتور های الکتریکی یا برقی زیمنس پرداخته و مشخصات فنی هریک را تشریح خواهیم کرد:

اکچویتور برقی 400 نیوتن.متر سری SAS

این اکچویتور با ایجاد یک گشتاور 400 نیوتونی به منظور تنظیم جریان در شیرآلات کنترلی با اتصالات دنده ای را بر عهده دارد. از خصوصیت های این نوع محرک های الکتریکی شیر سه راه و دوراه زیمنس می توان به موارد ذیل اشاره نمود.



• مصرف برق 5.5 ولت آمپر
• دارای مدل هایی با قابلیت فنر برگشت و بدون فنر برگشت
• قابلیت تحمل دما از دمای 1 درجه تا 130 درجه سانتی گراد
• امکان نصب بر روی شیر کنترل بصورت افقی و یا عمودی
• ولتاژ کاری 220 ولت و یا 24 ولت
• ورودی: سیگنال ولتاژی 10تا0 ولت، سیگنال جریانی 20تا4 میلی امپر، سیگنال اهمی 1000تا0 اهم – مودباس RS485
• نشانگر وضعیت درصد شیر
• عملکرد محرک شیر کنترل برقی بصورت خطی ویا لگاریتمی
• قابلیت تنظیم دستی و اتوماتیک
• دارای استاندارد های CE و UL – EN60730 – UL 873

اکچویتور برقی 800 نیوتن.متر سری SAX

این اکچویتور ها با حداکثر گشتاور 800 نیوتن متری، بدلیل تغییر میزان کورس حرکتی و نیز تغییر توان مورد نیاز جهت کنترل شیر سه راه و دو راهه محرک سری SAX مورد استفاده قرار می گیرد.

این اکچویتور ها بر روی شیر های کنترلی فلنجی و رزوه ای زیمنس سری های مختلفی از جمله VXG41 ویا VXF42 و … مورد استفاده قرار میگیرد. این سری از محرک های الکترونیکی شیر های کنترل زیمنس تنها بصورت ساده و بدون فنر برگشتی می باشند.

• مصرف برق 8 ولت آمپر
• زمان عملکرد کل بازه 30 ثانیه
• قابلیت تحمل دما از دمای منفی 25 درجه تا 130 درجه سانتی گراد
• امکان نصب بر روی شیر کنترل بصورت افقی و یا عمودی
• کورس 20 میلی متر
• ولتاژ کاری 220 ولت و یا 24 ولت
• ورودی: سیگنال ولتاژی 10تا0 ولت، سیگنال جریانی 20تا4 میلی آمپر، سیگنال اهمی 1000تا0 اهم – مودباس RS485
• نشانگر وضعیت درصد شیر بر روی محرک شیر برقی
• عملکرد محرک شیر کنترل برقی بصورت خطی ویا لگاریتمی
• قابلیت تنظیم دستی و اتوماتیک (دارای اهرم دستی جهت قفل کردن وضعیت محرک الکتریکی)
• دارای چراغ جهت مشاهده شیوه ی عملکرد محرک الکتریکی
• دارای استاندارد های CE و UL – EN60730 – UL 873

اکچویتور برقی 1000 نیوتن.متر سری SKD

اکچویتور های الکتریکی (برقی) کنترلی زیمنس سری SKD دارای توان 1000 نیوتن در متر میباشد که بیشتر در سیستم های بخار مورد استفاده قرار می گیرد. دمای کارکرد بالا تر و نیز فنر برگشتی از موارد مورد اهمیت این نوع محرک های الکترونیکی شیر برقی زیمنس بوده که در بسیاری از موارد می بایست از این نوع محرک های استفاده نمود.

• مصرف برق 10 ولت آمپر
• زمان عملکرد کل بازه 30 ثانیه بازشو و 15 ثانیه بسته
• قابلیت تحمل دما از دمای منفی 25 درجه تا 150 درجه سانتی گراد (استفاده در سیستم کنترل بخار)
• امکان نصب بر روی شیر کنترل بصورت افقی و یا عمودی
• کورس 20 میلی متر
• ولتاژ کاری 220 ولت و یا 24 ولت
•  ورودی: سیگنال ولتاژی 10تا0 ولت، سیگنال جریانی 20تا4 میلی امپر، سیگنال اهمی 1000تا0 اهم – مودباس RS485
• عملکرد محرک شیر کنترل برقی بصورت خطی ویا لگاریتمی
• قابلیت تنظیم دستی و اتوماتیک (دارای اهرم دستی جهت قفل کردن وضعیت محرک الکتریکی)
• قابلیت نصب AUXILIARY SWITCHES
• مقاوم در شرایط سخت و بدون نیاز به نگهداری
• مقاوم در برابر ورود آب و گرد و خاک IP54

اکچویتور برقی 1600 نیوتن.متر سری SAV

محرک های برقی کنترل زیمنس سری SAV از نوع 1600 نیوتنی بوده که بیشتر در شیر های فلنجی سایز های 3 اینچ به بالا مورد استفاده قرار می گیرد. این محرک الکتریکی شیر کنترل بدلیل قیمت بسیار مناسب و توان بالا بسیار پر مصرف می باشد.

• مصرف برق 9.5 ولت آمپر
• زمان عملکرد کل بازه 120 ثانیه
• قابلیت تحمل دما از دمای منفی 25 درجه تا 130 درجه سانتی گراد
• امکان نصب بر روی شیر کنترل بصورت افقی و یا عمودی
• کورس 40 میلی متر و قابلیت نصب بر روی شیر کنترلی با کورس 20 میلی متر
• ولتاژ کاری 220 ولت و یا 24 ولت
• ورودی: سیگنال ولتاژی 10تا0 ولت – سیگنال جریانی 20تا4 میلی امپر، سیگنال اهمی 1000تا0 اهم
• نشانگر وضعیت درصد شیر بر روی محرک شیر برقی
• عملکرد محرک شیر کنترل برقی بصورت خطی ویا لگاریتمی
• قابلیت تنظیم دستی و اتوماتیک (دارای اهرم دستی جهت قفل کردن وضعیت محرک الکتریکی)
• قابلیت نصب AUXILIARY SWITCHES
• دارای استاندارد های CE و UL – EN60730 – UL 873
• مقاوم در شرایط سخت و بدون نیاز به نگهداری
• مقاوم در برابر ورود آب و گرد و خاک IP54

اکچویتور برقی 2800 نیوتن.متر سری SKB,SKC

اکچویتور زیمنس مدل SKB و SKC یکی از پر مصرف ترین محرک های الکتروهیدرولیکی بوده که بدلیل توان 2800 نیوتن و نیز فنر برگشتی بسیار قدرتمند در سیستم های بخار با فشار بالا مورد استفاده قرار می گیرد. در بسیاری از موتور خانه های عظیم محرک شیر برقی SKC همواره قابل مشاهده است. در برخی از شیر های کنترل از مدل SKB استفاده می گردد که تمامی مشخصات این دو سری شیر یکسان بوده و تنها کورس حرکتی آن ها متفاوت می باشد.

• مصرف برق 9.5 ولت آمپر
• زمان عملکرد کل بازه 120 ثانیه بازکن و 20 ثانیه بسته
• قابلیت تحمل دما از دمای منفی 25 درجه تا 220 درجه سانتی گراد (در سیستم های کنترل بخار و روغن داغ)
• امکان نصب بر روی شیر کنترل بصورت افقی و یا عمودی
• کورس 40 میلی متر سری SKC و کورس 20 میلی متر سری SKB
• ولتاژ کاری 220 ولت و یا 24 ولت
•  ورودی : سیگنال ولتاژی 10تا0 ولت، سیگنال جریانی 20تا4 میلی امپر، سیگنال اهمی 1000تا0 اهم – مودباس RS485 –
• نشانگر وضعیت درصد شیر بر روی محرک شیر برقی
• عملکرد محرک شیر کنترل برقی بصورت خطی ویا لگاریتمی
• دارای چراغ جهت مشاهده شیوه ی عملکرد محرک الکتریکی
• قابلیت تنظیم دستی و اتوماتیک (دارای اهرم دستی جهت قفل کردن وضعیت محرک الکتریکی)
• قابلیت نصب AUXILIARY SWITCHES
• دارای استاندارد های CE و UL – EN60730 – UL 873
• مقاوم در شرایط سخت و بدون نیاز به نگهداری
• مقاوم در برابر ورود آب و گرد و خاک

خرید اکچویتور زیمنس

برای خرید اکچویتور زیمنس باید مواردی مانند میزان توان یا گشتاور تولید شده توسط عملگر برای باز و بسته کردن شیر را در نظر گرفت. اکچویتور باید توان این را داشته باشد که در شرایط ماکزیمم فرآیندی از نظر فشار، با کمترین نیرو، گشتاور لازم جهت باز و بسته کردن شیر را ایجاد کند.

همچنین نوع عملکرد عملکرد اکچویتور از نظر تدریجی بودن، ولتاژ کاری و مقاومت در برابر شرایط محیطی (IP) نیز از دیگر مواردی هستند که در هنگام خرید اکچویتور برقی یا الکتریکی زیمنس باید در نظر داشت.
