ترانس جرقه زن برهما

توضیحات

ترانس جرقه زن برهما (Ignition transformer) یکی از محصولات شرکت ایتالیایی برهما است که برای ایجاد جرقه اولیه جهت اشتعال گاز و روغن استفاده می شود. این تجهیزات مهم و پرکاربرد ولتاژ و جریان ورودی را دریافت کرده و آن را به ولتاژ بسیار بالاتری تقویت می‌ کنند.

ترانس‌های جرقه‌ زن برای ایجاد احتراق در مخلوط گاز و هوا با تولید یک جرقه با انرژی بالا به انتهای میله الکترود احتراق کاربرد دارند.

به عنوان مثال یک ترانس جرقه‌ زن ممکن است 230 ولت به عنوان ورودی مصرف کند و خروجی قابل توجهی معادل 8000 ولت تولید کند. این ترانس‌ ها امکان اشتعال “جرقه مستقیم” را برای مشعل‌ های اصلی و مشعل‌های آزمایشی فراهم می‌آورند که به احتراق کارآمد کمک می‌کند.

ترانس‌های جرقه‌زنی برهما با ابعاد کلی فشرده، برای استفاده در مشعل‌های گازی و مشعل‌های نفتی سبک یا سنگین، در مصارف خانگی و صنعتی مناسب هستند. هدف از این مقاله آشنایی با انواع ترانس جرقه زن برهما و انتخاب بهترین مدل بر اساس نیازهای فنی است.

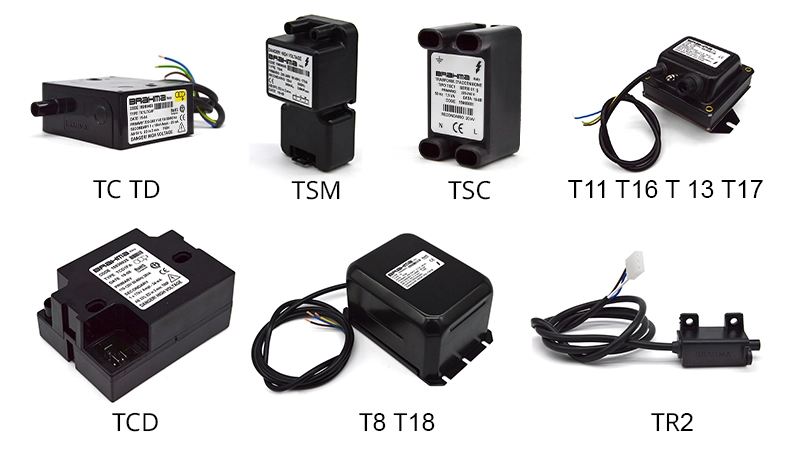

انواع ترانس جرقه زن برهما

در سال 1956، شرکت ایتالیایی برهما تولید قطعات یدکی مشعل را  آغاز کرد و دو سال بعد اولین دستگاه نظارت شعله اتوماتیک را در بازار گرمایش معرفی نمود. این برند ایتالیایی انواع مختلفی از ترانس های جرقه زن یا ترانسفورماتورهای احتراق را تولید می کند که در ادامه به معرفی انواع آنها و بررسی ویژگی های سری TCD می پردازیم:

• 1. ترانس جرقه زن برهما مدل TCD
• 2. ترانس  مدل TC TD
• 3. ترانس  مدل TSM
• 4. ترانس ا مدل TSC
• 5. ترانس  مدل TR2
• 6. ترانس مدل T8 T18
• 7. ترانس مدل T11 T16 T13 T17

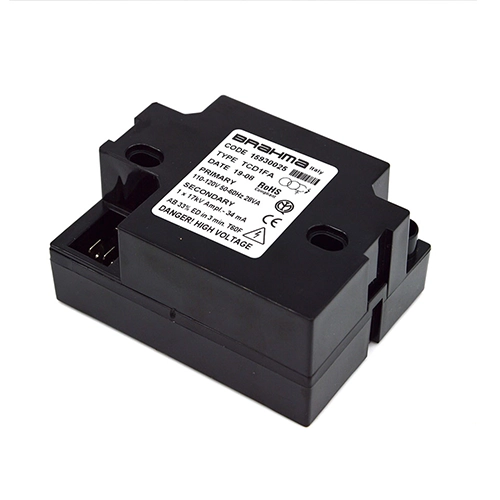

ترانس جرقه زن برهما مدل TCD

ترانس جرقه زنی مدل TCD الکترونیکی برای عملکرد دائم و غیر دائم با ولتاژ تغذیه 110، 120 ، 230 ولت VAC و 12، 24 ولت VDC با فرکانس 50 یا 60 هرتز تولید می شود.

ویژگی بارز این سری از ترانس های جرقه‌زنی ابعاد فشرده و کوچک آنها است. این ترانس ها به‌ویژه برای مشعل‌های گاز و همچنین مشعل‌ های نفتی سبک و سنگین در مصارف خانگی و صنعتی مناسب می‌ باشند.

عملکرد این ترانس های جرقه زن بر اساس یک نوسانگر با فرکانس بالا طراحی شده است. ولتاژ تولید شده توسط این نوسانگر با استفاده از یک ترانسفورماتور با هسته فریت افزایش یافته و به مقادیر ولتاژ خروجی تا 17 کیلو ولت می‌ رسد.

تمامی انواع TCD به فیلتر E.M.C مجهز هستند که برای کاهش انتشار تداخل الکترومغناطیسی طراحی شده است. به این ترتیب، این ترانسفورماتورها نیازی به سیستم‌ های فیلتر خارجی ندارند و با دستورالعمل EMC 2014/30/EU سازگار هستند.

ویژگی های ترانس جرقه زن برهما

• -دارای فیلتر EMC داخلی
• -33٪ چرخه کاری در 3 دقیقه (TCDxxAx) یا چرخه کاری 100٪ (TCDxxSx)
• -ابعاد کلی و سیستم های ثابت سازگار با سایر دستگاه های احتراق موجود در بازار
• -راندمان بالا و قدرت اشتعال
• -کم مصرف
• -گزینه خروجی ولتاژ بالا تک قطبی یا دو قطبی
• -حفاظت داخلی در برابر اتصال کوتاه
• -در مشعل های نفت و گاز، ایمنی ترانس جرقه زن به واحد کنترل بستگی دارد.

الکترود ترانس جرقه زن برهما

ویژگی‌ها و نوع مواد به کار رفته در ساخت الکترودهای ترانس جرقه‌زن، آن‌ها را برای استفاده به عنوان الکترودهای احتراق و همچنین به عنوان حسگرهای شعله در مشعل‌ های گازی مناسب می‌ سازد. الکترود سری‌های SALV، S2ALV و ALV قابلیت استفاده در کاربردهایی را دارند که دما می‌ تواند به نزدیک 300 درجه سانتی‌گراد برسد.

استفاده از الکترودها به عنوان حسگرهای تشخیص شعله بر اساس هدایت الکتریکی شعله و همچنین تفاوت قابل توجهی که بین جرم الکترود در تماس با شعله و جرم مشعل وجود دارد، امکان‌پذیر است. این تفاوت باعث می‌شود که جریان عمدتاً از الکترود به سمت شعله در محفظه مشعل هدایت شود.

برای دستیابی به سیگنال شعله مطلوب، محفظه مشعل باید به‌خوبی به زمین متصل باشد. جریان تولید شده، که معمولاً در محدوده میکروآمپر است، به نسبت جرم الکترود به جرم مشعل، موقعیت الکترود نسبت به شعله و کیفیت احتراق وابسته است.

الکترودهای سری SALV و S2ALV از یک میله فلزی کانتال (برای تشخیص شعله) یا یک میله فولادی AISI (برای احتراق) تشکیل شده‌اند. همچنین این الکترودها دارای یک قسمت عایق آلومینا و یک براکت ثابت‌کننده از جنس آهن گالوانیزه هستند.

سیم‌کشی برق این الکترودها با استفاده از پایانه‌های Ø 6.35 میلی‌متر (استاندارد) و پایانه‌های Ø 4 میلی‌متر (غیر استاندارد) انجام می‌شود. مزایای این الکترودها عبارتنداز:

• -مقاومت در دمای بالا (<350 درجه سانتیگراد)
• -عایق عالی بین سرامیک و براکت ثابت
• -عایق عالی بین براکت ثابت و پایانه های اتصال
• -استحکام کششی و پیچشی بالا

پارامترهای مهم خرید ترانس جرقه زن برهما

هنگام خرید ترانس جرقه زن برهما با توجه به تنوع مدلهای مختلف آن ویژگی هایی مانند ولتاژ ورودی، فرکانس، ولتاژ خروجی، ابعاد، توان مصرفی، طول کابل مورد نیاز و بسیاری موارد دیگر را در نظر بگیرید. در جدول زیر نیز مهمترین مشخصات فنی مدلهای مختلف این ترانس جرقه زن مشعل مشاهده می شود.

انواع ترانس جرقه زن برهما	ولتاژ تغذیه	دمای فرآیندی	حداکثر ابعاد	توان (VA)	حداکثر طول کابل احتراق	حداکثر وزن
ترانس جرقه زن برهما مدل TCD	230VAC - 50/60Hz 110-120VAC - 50/60Hz 12-24VDC	20- تا 60+ درجه سانتی گراد	87,1x65,1x40,5میلی متر	با 230 ولت: 31، 23، 29 و 19	1.5 میلی متر	250 گرم
ترانس جرقه زن برهما مدل TC TD	220-240VAC - 50/60Hz 110-120VAC - 50/60Hz 24VAC - 50/60Hz 24VDC	10- تا 60+ درجه سانتی گراد	TCxL-TDxL 86 x 86/92 x 35,5 mm و TCxS-TDxS 86 x 70/76 x 54,5 mm	با 220-240 VAC: 45،25،29 و 30	1.5 میلی متر	TC 420گرم و TD 360گرم
ترانس جرقه زن برهما مدل TSM	220-240VAC - 50/60Hz 110-120VAC - 50/60Hz	20- تا 60+ درجه سانتی گراد	83x42x32,7 میلی متر	-	2 متر	140 گرم
ترانس جرقه زن برهما مدل TSC	220-240VAC - 50/60Hz 110-120VAC - 50/60Hz	20- تا 60+ درجه سانتی گراد	62x36x34 میلی متر	2، 4 و 7.5	2 متر	80 گرم
ترانس جرقه زن برهما مدل T8 T18	220V 50Hz	10- تا 35+ درجه سانتی گراد	-	460 و 170	-	T8 3,5کیلوگرم و T18 3,7 کیلوگرم
ترانس جرقه زن برهما مدل T11 T16 T13 T17	220V 50Hz	10- تا 35+ درجه سانتی گراد	98x98x80 میلی متر	240 و 145 و 155	-	2 کیلوگرم
