توضیحات

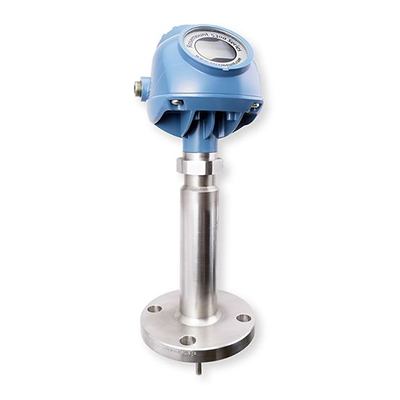

لول ترانسمیتر راداری روزمونت 5300، یکی از ترانسمیترهای راداری (Guided Wave Radar) برند روزمونت است که برای اندازه گیری های چالش برانگیز سیالات مختلف مانند مایعات، دوغاب ها و جامدات مناسب است و قابلیت اطمینان و ایمنی بالایی را در کاربردهای سنجش سطح و تداخل دو سیال فراهم ارائه می دهد.
ترانمسیتر سطح روزمونت 5300 دارای مزایایی از جمله نصب آسان، عدم نیاز به کالیبراسیون، تاییدیه ایمنی SIL 2 و عدم تاثیر پذیری از شرایط فرآیندی است. این ترانسمیتر ساختار قوی دارد و دارای سیستم تشخیص داخلی قدرتمندی است که به اپراتور امکان می دهد روی بخش اساسی کاربرد خود تمرکز کند.
لول ترانسمیتر راداری (Radar Level Transmitters) چیست؟
روش های مختلفی برای اندازه گیری سطح سیالات مختلف در مخازن وجود دارد و تنوع آن ها نسبتا بالا است. سایز مخازن، محدودیت های نصب لول ترانسمیتر، فاز سیال داخل مخزن (جامد یا مایع)، ویسکوزیتی سیال، تلاطم موجود در مخزن و دیگر فاکتورها، روش اندازه گیری سطح را تعیین می کنند.
اندازه گیری راداری سطح یکی از روشهایی است که معمولا در مخازن بزرگ و جایی که محدودیت نصب وجود دارد و البته برای سیالات مختلفی به کار می رود. این روش از امواج راداری برای سنجش میزان سطح سیال استفاده می کند و معمولا قادر است فواصل طولانی را اندازه بگیرد و رنج اندازه گیری و دقت بالایی دارد.
لول ترانسمیتر سطح راداری از این نظر که میتواند بصورت غیر تماسی سطح سیال را اندازه گیری کند، مانند لول ترانسمیترهای اولتراسونیک است. تفاوت این دو ترانسمیتر این است که در نوع راداری، موج بصورت الکترومغناطیسی و در نوع اولتراسونیک موج به صورت مکانیکی است. بنابراین در نوع دوم تاثیر پذیری از محیط بیشتر است و محدودیت های نصب نقش مهمی دارند.
انواع ترانسمیتر سطح راداری
محصولات لول ترانسمیتر راداری به دو مدل غیر تماسی (آنتن دار) و تماسی (راداری هدایت شده) تقسیم می شوند. در نوع تماسی امواج راداری توسط یک آنتن به سطح سیال ارسال می شود و بازتاب آن با فرکانس دیگری به ترانسمیتر باز میگردد. اثر پذیری این نوع ترانسمیتر از سیال از نوع راداری هدایت شده بیشتر است.
اما در نوع دوم که به صورت تماسی است، موج راداری توسط یک میله (Rod) یا پراب به داخل سیال هدایت می شود. طبیعتا محدودیت نصب کمتری در این ترانسمیتر وجود دارد. این ترانسمیتر همچنین در شرایط وجود تلاطم و اندازه گیری سیالات دوفازی (تداخل دو سیال) عملکرد بهتری از خود نشان می دهند.

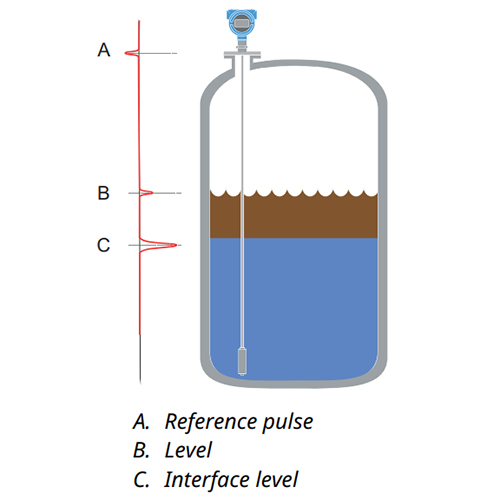

عملکرد لول ترانسمیتر راداری روزمونت 5300
ترانسمیترهای سطح راداری موج هدایت شونده (GWR) تجهیزات ابزار دقیق هستند که برای اندازه گیری سطح مایعات و جامدات در مخازن استفاده می شوند. آنها بر اساس اصل انتشار امواج الکترومغناطیسی در امتداد یک پراب به سیال عمل می کنند.
ترانسمیتر راداری GWR پالس های کوتاهی از انرژی مایکروویو را به پایین پراب ساطع می کند. این پالس با سرعتی نزدیک به سرعت نور حرکت می کند.
سیگنال مایکروویو در طول پراب حرکت می کند تا زمانی که به سطح سیال (مایع یا جامد) برسد. بسته به کاربرد، پراب ممکن است یک میله سفت یا یک کابل انعطاف پذیر باشد. هنگامی که سیگنال مایکروویو به سطح سیال برخورد می کند، بخشی از سیگنال به ترانسمیتر بازتاب می شود. مقدار انرژی منعکس شده به خواص دی الکتریک ماده و فاصله تا سطح بستگی دارد.
در نهایت ترانسمیتر زمان لازم برای حرکت پالس مایکروویو به سطح سیال و بازگشت را اندازه گیری می کند. این زمان (time of flight) برای تعیین سطح بسیار مهم است. این تجهیز با استفاده از اختلاف زمان و سرعت شناخته شده سیگنال مایکروویو، فاصله تا سطح را محاسبه می کند. اندازه گیری سطح را می توان با کم کردن این فاصله از ارتفاع کل مخزن بدست آورد.
مشخصات لول ترانسمیتر راداری روزمونت 5300
ترانسمیتر سطح 5300 Rosemount با فناوری راداری موج هدایت شونده راه حلی قابل اعتماد و کارآمد برای اندازه گیری سطح است که دقت و تطبیق پذیری بالایی را برای کاربردهای صنعتی ارائه می دهد.
مهمترین مشخصات فنی ترانسمیتر سطح 5300 در جدول زیر ذکر شده است جهت کسب اطلاعات فنی بیشتر به دیتاشیت محصول مراجعه نمایید.
| مدل ترانسمیتر سطح | روزمونت 5300 |
|---|---|
| روش اندازه گیری سطح | راداری |
| دقت | ± 0.12 in. (3 mm) |
| تکرار پذیری | ± 0.04 in. (1 mm) |
| محدوده اندازه گیری | تا 164 ft (50 m) |
| فشار فرآیندی | وکیوم کامل تا 5000 psi (وکیوم کامل تا 345 بار) |
| دمای فرآیندی | 320- تا 752 درجه فارنهایت (196- تا 400 درجه سانتی گراد) |
| پروتکل ارتباطی | 4-20 mA/HART™, Foundation™ Fieldbus, Modbus™ |
| نوع پراب | هدایتگر غیر قابل انعطاف تکی، هدایتگر چند قسمتی، هدایتگر تکی انعطاف پذیر، هدایتگر غیر قابل انعطاف دو تایی، هدایتگر دوتایی انعطاف پذیر، میله های هم محور (Coaxial) و پراب های دارای روکش PTFE |
| تاییدیه ها | SIL2 بر اساس IEC 61508 |

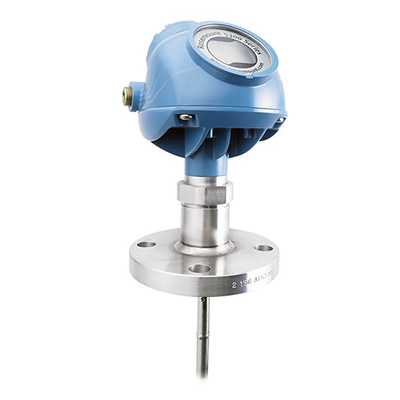

مزایای ترانسمیتر راداری روزمونت 5300
فناوری سوئیچ مستقیم (Direct Switch Technology) حساسیت بیشتری، قابلیت اطمینان بالا و دامنه‌های اندازه‌گیری طولانی‌تری را فراهم میکند. برخی دیگر از مزایا به شرح زیر است:
- 1.این ترانمستیر مناسب برای بیشتر کاربردهای سطح مایعات و جامدات و همچنین کاربردهای سطح دو فازی است.
- 2.جبران‌سازی دینامیک بخار، دقت را حتی در بخار اشباع تضمین میکند. حتی در سخت ترین کاربردها از جمله مخازن فرآیندی، سیستم‌های کنترل و ایمنی را به‌طور قابل اعتمادی اداره میکند.
- 3.فناوری سوئیچ مستقیم منحصر به فرد و Probe End Projection قابلیت اطمینان را به ویژه در کاربردهای چالش برانگیز بهبود می بخشد.
- 4.الگوریتم پردازش سیگنال تشخیص بین دو مایع با لایه بالایی تا 1 اینچ را ممکن می‌سازد (2.5سانتی متر).
- 5.این تجهیزات در دما و فشارهای بالا با انواع لایه های حفاظتی متعددی به کار می روند و دارای سطح ایمنی SIL3 هستند.
- 6.جبران‌سازی دینامیک بخار (Dynamic Vapor Compensation) به بهبود نرخ حرارتی کمک میکند.
- 7.پراب تکی برای محدوده اندازه گیری طولانی، انسداد و دی الکتریک کم، قابلیت اطمینان را در کاربردهای مختلف مانند سیالات چسبناک تضمین می کند.
خرید لول ترانسمیتر راداری روزمونت 5300
ترانسمیتر راداری روزمونت 5300 برای اندازه گیری دقیق و قابل اعتماد سطح در کاربردهای مختلف صنعتی از جمله مایعات و جامدات طراحی شده است. این تجهیز از یک پراب برای هدایت امواج راداری استفاده می کند و اندازه گیری دقیق سطح را حتی در شرایط چالش برانگیز مانند تلاطم، بخار و کف ارائه می دهد.
تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.
انواع ترانسمیترهای سطح رادای از برند روزمونت جهت افزایش سطح کیفی صنایع مختلف و اندازه گیری سطح، با بهترین کیفیت و قیمت مناسب ارائه می شود. جهت کسب اطلاعات فنی بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت لول ترانسمیتر راداری روزمونت 5300 با کارشناسان فنی و فروش ما تماس بگیرید.
