توضیحات

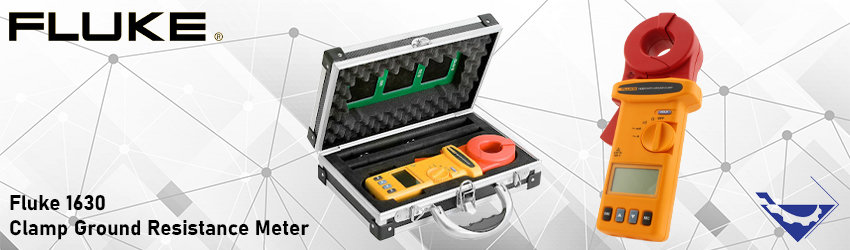

ارت سنج انبری Fluke 1630، یکی از تجهیزات پیشرفته پرتابل ابزار دقیق است که جهت اندازه گیری مقاومت حلقه زمین و جریان نشتی مورد استفاده قرار می گیرد.
طراحی فشرده، کوچک و بدنه مقاوم دستگاه ارت سنج انبری Fluke 1630 باعث شده است که این دستگاه در مکان های کوچک و پر خطر به راحتی مورد استفاده قرار بگیرد. همچنین قابلیت های کاربردی دیگر ارت سنج نظیر عملکرد Hold جهت نگهداری مقادیر اندازه گیری و تست تداوم با زنگ هشدار صوتی، راحتی بیشتری را در استفاده از این تجهیزات تضمین می کند.
ارت سنج انبری Fluke 1630 از روش Stake less برای ساده سازی تست حلقه زمین استفاده می کند. این تکنیک تست زمین ارائه شده توسط Fluke 1630 تست حلقه زمین را آسان می کند و اندازه گیری جریان نشتی غیر نفوذی را بدون قطع شدن مدار امکان پذیر می کند.
ارت سنج انبری Fluke 1630 با داشتن دهانه فک 35 میلی متری میتواند به راحتی برای کابل هایی با قطر بالا به کار رود. از ویژگی های دیگر این دستگاه می توان به قابلیت کالیبره خودکار در هر بار استفاده، نشانگر باتری کم Low battery، قابلیت ذخیره داده های اندازه گیری، نشانگر اضافه بار “OL” و نمایش Display HOLD اشاره کرد.
شرکت فلوک Fluke یک شرکت جهانی و پیشرو در زمینه تولید انواع تجهیزات ابزار دقیق و تست پرتابل است. در ادامه به معرفی یکی از محصولات پرکاربرد این شرکت (ارت سنج انبری Fluke 1630) می پردازیم.
مشخصات فنی ارت سنج انبری Fluke 1630
- اندازه گیری زمان: 0.5 ثانیه
- خطای عملیاتی:به محدوده دمای عملیاتی اشاره دارد و به مدت 2 سال تضمین می شود.
- دمای ذخیره سازی: 20- تا 60 درجه سانتیگراد (4- تا 140 درجه فارنهایت)
- دمای مرجع: 23 درجه سانتی گراد ± 5 درجه سانتیگراد (9 ± 73 درجه فارنهایت)
- رطوبت ذخیره سازی: <75٪ Rh
- رطوبت عملیاتی: < 85٪ Rh
- نمایشگر: LC دیجیتال 999 با نمادهای خاص
- درجه حفاظت بدنه: IP30 مطابق با استاندارد IEC 529/EN 60529
- ایمنی:300 ولت، درجه آلودگی CAT III 2 IEC 61010-1 و IEC 61010-2-032
- وزن: 750 گرم (1.165 پوند)
- اندازه هادی: تقریبا 35 میلی متر (1.38 اینچ)
- مقاومت: IEC 61000-4-2, 8 kV (air) criteria A / IEC 61000-4-3, 3 V/m performance criteria A
- ابعاد (L x W x D): 276*100*47 میلی متر
- انتشار: IEC 1000 4-2, IEC 61326-I class B
- اندازه گیری فرکانس: 3.333 کیلوهرتز
- نوع باتری: 9 ولت قلیایی (نوع IEC 6 LR 61)
- عمر باتری ≥ 8 ساعت (عملکرد مداوم)
- مصرف برق: 40 میلی آمپر
مقاومت حلقه زمین (خودکار)
دقت برد (±٪ از خواندن Ω):
0.025 – 0.250 Ω برابر ± 1.5٪ rdg ± 0.02 Ω
0.250 – 9.999 Ω برابر ± 1.5٪ rdg ± 0.05 Ω
10.00 – 99.99 Ωبرابر± 2.0٪ rdg ± 0.3 Ω
100.0 – 199.9 Ωبرابر± 3.0٪ rdg ± 1.0 Ω
200.0 – 400.0 Ω برابر± 5.0٪ rdg ± 5 Ω
400.0 – 600.0 Ω برابر± 10٪ rdg ± 10 Ω
600.0 – 1500 Ω برابر± 20%
مقاومت حلقه بدون اندوکتانس، میدان مغناطیسی خارجی <50A/m، میدان الکتریکی خارجی <1 V/m، هادی محور.
عملکرد ارت سنج انبری Fluke 1630
مقاومت سنج Fluke 1630 از روش تست Stake less استفاده می کند که نیاز به جدا کردن میله های زمین موازی و یافتن مکان های مناسب جهت قرار دادن پایه های زمین کمکی را از بین می برد.
این کار باعث صرفه جویی در زمان و همچنین کاربرهای برق صنعتی و پیمانکاران را قادر می سازد که تست لوپ زمین را در اماکنی انجام دهند که امکان استفاده از روشهای دیگر مانند داخل ساختمانها یا روی دکلهای برق وجود ندارد انجام دهند.
با روش آزمایش بدون پایه Stake less، استفاده از پایه های زمین دیگر ضروری نیست و ارت سنج کلمپی Fluke 1630 به دور میله زمین یا کابل اتصال گیره می شود.
در واقع یک ولتاژ شناخته شده توسط یک نیمه گیره القا می شود و جریان توسط نیمه دیگر اندازه گیری می شود. در نهایت این دستگاه تستر به طور خودکار با دقت بالا مقاومت حلقه زمین را در اتصال زمین تعیین می کند.
مزایای ارت سنج انبری Fluke 1630
ارت سنج انبری Fluke 1630 دارای مزایا و ویژگی‌های متعددی است که آن را به یک ابزار قدرتمند در اندازه‌گیری مقاومت زمین تبدیل می کند. برخی از مزایای این دستگاه عبارتند از:
- جریان نشتی زمین را از 0.2 میلی آمپر تا 1000 میلی آمپر بدون نیاز به قطع اتصال اندازه گیری می کند.
- ارت سنج فشرده و مقاوم که اندازه گیری جریان نشتی غیر نفوذی را برای آزمایش حلقه زمین امکان پذیر می کند.
- جریان AC را از 0.2 A تا 30 A اندازه گیری می کند.
- برای اطمینان از اندازه گیری صحیح در هر زمان، کالیبراسیون خودکار خود را ارائه می دهد.
- دارای محدوده مقاومت حلقه زمین گسترده از 0.025 Ω تا 1500 Ω7 می باشد.
- همراه با کیف حمل و حلقه تست مقاومت می باشد.
- محافظت از اضافه بار تا 200 A را فراهم می کند.
- عمر باتری از 8 ساعت (عملکرد مداوم) بیشتر است.
- محدودیت های هشدار HI/LO را برای ارزیابی سریع اندازه گیری ارائه می دهد.
- شامل یک دکمه دستی hold برای ضبط مقادیر اندازه گیری در مکان‌های خطرناک می باشد.
- یک دهانه فک بزرگ 35 میلی متری (1.38 اینچ) برای آزمایش روی هادی های زمین یا باس میله های هم پتانسیل فراهم می کند.
- به طور خودکار مقادیر اندازه گیری شده را با زمان و تاریخ ذخیره می کند.
خرید و فروش ارت سنج انبری Fluke 1630
با استفاده از ارت سنج کلمپی Fluke 1630 با قرار دادن کلمپ اطراف سیم چاه ارت و اتصال کابل ها، ولتاژ بوسیله نصف کلمپ تولید می شود و جریان نیز بوسیله نصف دیگر کلمپ اندازه گیری می شود در نهایت مقاومت به طور خودکار تعیین می شود.
قیمت ارت سنج Fluke 1630 علاوه بر شرایط بازار تحت تاثیر عوامل مختلفی از جمله دقت اندازه گیری، محدوده اندازه گیری، سایر قابلیت و ویژگی ها قرار می گیرد.
تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن انواع تجهیزات ابزار دقیق شامل ارت سنج انبری Fluke 1630 را با بهترین کیفیت و قیمت مناسب به فروش می رساند. برای کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت ارت سنج انبری Fluke 1630 با کارشناسان فنی و فروش ما در ارتباط باشید.
