توضیحات
اکچویتور پنوماتیک کینترول، یکی از محصولات برند معتبر و انگلیسی کینترول است که با عملکرد سینگل اکت و دابل اکت جهت کنترل موقعیت شیرآلات در صنایع مختلف به کار می رود.
شرکت Kinetrol به عنوان یک شرکت مهندسی کنترل در سال 1958 تاسیس شد. این شرکت انگلیسی انواع اکچویتور پنوماتیک روتاری نوع پره ای (vane-type) را اختراع و ثبت اختراع کرد. اکچویتورهای پنوماتیک کینترول همراه با شیرآلات ربع گرد نظیر شیر توپی و پروانه ای مورد استفاده قرار می گیرد.
کینترول با امکانات کامل بازرسی و آزمایش، یک برنامه کنترل کیفیت دقیق را اجرا می کند که شامل تست عملکردی 100٪ محصولات و قابلیت ردیابی کامل شماره سریال است. سیستم کیفیت کینترول مطابق با ISO 9001 (2015) تایید شده است.
اکچویتورهای پنوماتیک Kinetrol یک انتخاب محبوب برای اتوماتیک کردن شیرها در صنایع مختلف می باشند. این عملگرها به دلیل قابلیت اطمینان، دوام و دقت در کنترل عملکرد شیرها شناخته شده اند. در این مطلب به بررسی اکچویتور پنوماتیک کینترول که یکی از برندهای مطرح تولیدکننده انواع محرک ها و اکسسوری های آن ها است می پردازیم.
اکچویتور پنوماتیک پره ای چیست؟
اکچویتور پنوماتیک کینترول یک محرک پره ای روتاری یا چرخشی بسیار قابل اعتماد و همه کاره است که بیش از 60 سال است که به طور گسترده در صنایع مختلف استفاده می شود.
اکچویتور پره ای کینترول نوعی محرک پنوماتیکی است که به طور موثر حرکت خطی را با استفاده از هوای فشرده به حرکت چرخشی تبدیل می کند. این اکچویتورها با طراحی ساده و در عین حال مؤثر تولید می‌شوند که شامل یک روتور با پره‌ای است که در داخل یک محفظه می‌لغزد و امکان کنترل دقیق روی شیرآلات مختلف را فراهم می‌کند.
عملکرد آن ها شباهت بسیاری به اکچویتورهای رک و پینیون دارد. در محرک های رک و پینیون حرکت خطی توسط هوای متراکم ایجاد به حرکت چرخشی تبدیل و به شیر منتقل می شود. در محرک های پره ای (vane-type pneumatic actuator) این حرکت چرخشی به طور مستقیم تولید می گردد.
برای موقعیت دهی، باید از یکی از ورودی ها هوای فشرده وارد شود و به پره نیرو وارد کند. این اکچویتورها دارای دو نوع با عملکرد دابل اکت و یا سینگل اکت است. به این معنی که ریکاوری یا برگشت پره به موقعیت اول خود یا توسط فنر و یا مجددا توسط هوای فشرده از ورودی دیگر انجام می شود.
انواع اکچویتور پنوماتیک کینترول
در این قسمت انواع مدل های عملگر پنوماتیکی شرکت کینترول معرفی و مشخصات آن ها بررسی می شود. به طور کلی اکچویتورهای پنوماتیک کینترول به دو گروه سینگل اکت و دابل اکت دسته بندی می شوند. اکچویتور سینگل اکت شامل 17 محصول و اکچویتور دابل اکت نیز دارای 17 محصول است.

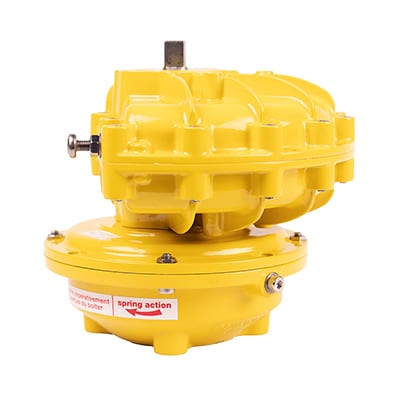

1.اکچویتور پنوماتیک سینگل اکت کینترول
اکچویتورهای سینگل اکت یا فنر برگشتی کینترول با بهره‌گیری از واحدهای فنری بسیار قابل اعتماد، محدوده تنش کم، ایمن‌ترین عملکرد را ارائه می دهند که برای کاربردهای حیاتی ایده‌آل است.
با کمترین تلفات گشتاور، معمولاً فقط 20٪ برای 90 درجه، انتخاب این محرک های کوچکتر را در مقایسه با محرک های رک و پینیون معمولی امکان پذیر می کند. جهت موقعیت یابی شیرهای توپی، پروانه ای، دمپرهای تهویه و درب های اتوماتیک به کار می روند.
موارد استفاده همچنین شامل حرکت و مکان یابی قطعات در حین ساخت می شود. در واقع هر چیزی که نیاز به چرخاندن 90 درجه یا کمتر، به طور خودکار یا با کنترل از راه دور دارد.
اکچویتورهای سینگل اکت کینترول با فشارهای مختلفی از جمله 2.8 ،3.1 ،3.5 ،3.8 ،4.1 ،4.5 ،4.8 ،5.2 و 5.5 گشتاورهای متفاوتی ایجاد می کنند. مشخصات عمومی اکچویتور سینگل اکت کینترول در موارد زیر ذکر می شود:
- -متریال مدل های 0M0، 01 و 02 – آلیاژ روی ریخته گری ZL16
- -مدل های 03، 05، 07، 08، 09، 10، 12، 14، 15، 16، 18، 21، 30 و 60 – آلیاژ آلومینیوم ریخته گری
- -پره و شفت خروجی مدل های 0M0، 01، 02، 03 و 05 – استنلس استیل
- -پره و شفت خروجی مدل های 07 تا 60 – آهن SG روکش روی
- -بوش های شفت برنز با روکش PTFE (بدون سرب)
- -آب بندی پلی اورتان
- -دمای فرآیندی استاندارد -40 تا +80 درجه سانتی گراد (-40 تا +176 درجه فارنهایت)
- -گزینه دمای بالا -20 تا +100 درجه سانتی گراد (-4 تا +212 درجه فارنهایت)
- -گزینه دمای پایین -54 تا +60 درجه سانتی گراد (65- تا +140 درجه فارنهایت)
- -حداکثر فشار کاری توصیه شده 7 بار / 100 psi
- -حداکثر فشار اضافه بار 10 بار / 150 psi
- -تاییدیه ها ISO 9001:2015 و ATEX و IECEX و DNV-GL و FM و SIL

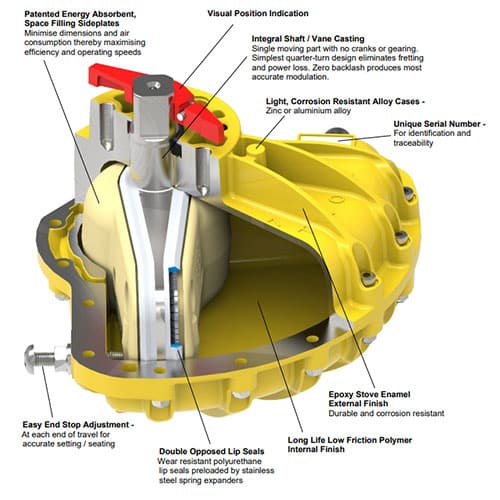

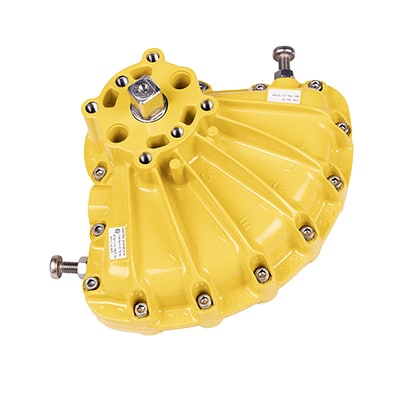

2.اکچویتور پنوماتیک دابل اکت کینترول
مدلهای اکچویتور پره‌ای دابل اکت Kinetrol به دلیل قابلیت اطمینان و کارایی خود مشهور هستند و تا 4 میلیون عملیات تضمین شده برای عمر طولانی بدون نیاز به تعمیر و نگهداری می باشند. این محرک ها بسیار بادوام هستند و در طیف گسترده ای از صنایع به کار می روند.
طراحی منحصر به فرد پره متحرک، دقت بیشتری را برای مدولاسیون ارائه می دهد. در این مدل ها همانطور که قبلا بیان شد دارای دو ورودی برای هوای متراکم هستند.
مشخصات عمومی این اکچویتورها به شرح زیر است. جهت کسب اطلاعات فنی بیشتر به کاتالوگ این محصولات در سایت کینترول مراجعه نمایید.
- -متریال بدنه مدل های 0M0، 01 و 02 – آلیاژ روی ریخته گری فشاری ZL16
- -متریال مدل های 03، 05، 07، 08، 09، 10، 12، 14، 15، 16، 18، 21، 30 و 60 – آلیاژ آلومینیوم دایکاست
- -پره و شفت خروجی مدل های 0M0، 01، 02، 03 و 05 – فولاد ضد زنگ
- -پره و شفت خروجی مدل های 07 تا 60 – آهن SG روکش روی
- -بوش های شفت برنز با روکش PTFE (بدون سرب)
- -جنس آب بندی ها پلی اورتان
- -دمای استاندارد -40°Cتا +80°C
- -آپشن دمای بالا -20°C تا +100°C
- -آپشن دمای پایین -54°C تا+60°C
- -ماکزیمم فشار کاری پیشنهادی 7 bar / 100 psi
- -ماکزیمم اضافه فشار 10 bar / 150 psi
- -تاییدیه های ضد انفجار ATEX و IECEX و FACTORY MUTUAL USA & CANADA
- -دارای تاییدیه حفاظت الکتریکی SAFETY INTEGRITY LEVEL
انواع دیگر مدل های اکچویتور کینترول
- 1.اکچویتورهای فنری به مرکز با پره‌های نیم گرد
- 2.اکچویتورهای 180 و 120 درجه کینترول
- 3.اکچویتورهای الکترو هیدرولیکی
- 4.کنترل محرک میرایی Steadyline مناسب برای دمپ کردن لرزش دیسک
- 5.اکچویتور با بدنه استنلس استیل
- 6.اکچویتور مدلهای Blueline به طور اختصاصی برای صنایع غذایی
