ترانسمیتر بورکرت

توضیحات

ترانسمیتر بورکرت (burkert Pressure transmitter)، یکی از محصولات برند آلمانی بورکرت است که جهت اندازه گیری فشار سیالات مختلف و ارسال سیگنال 4 تا 20 میلی آمپر متناسب با آن به اتاق کنترل به کار می رود.

سنسور فشار مهمترین جزء ترانسمیتر فشار است که وظیفه اندازه گیری فشار را بر عهده دارد. ترانسمیترهای فشار  بورکرت توسط سنسور های فشار استرین گیج فیلم نازک (Thin Film) و پیزومقاومتی (Piezo resistive) سرامیکی یا فلزی فشار را اندازه گیری می کنند.

رایج‌ ترین نوع ترانسمیتر فشار پیزومقاومتی است. این ترانسمیترها از یک ماده پیزورزیستیو ساخته شده‌ اند که در پاسخ به فشار اعمال‌ شده مقاومت الکتریکی آن تغییر می‌ کند. این تغییر مقاومت به‌ راحتی قابل اندازه‌ گیری است و می‌ توان آن را به یک سیگنال دیجیتال تبدیل کرد که اطلاعات مفیدی درباره وضعیت فشار در اختیار کاربر قرار می‌ دهد.

ترانسمیترهای فشار  فیلم نازک از یک لایه بسیار نازک از مواد مقاوم برای اندازه‌ گیری فشار اعمال‌ شده استفاده می‌ کنند. ضخامت این لایه معمولاً تنها چند صد نانومتر است که آن را به تغییرات فشار بسیار حساس می‌ کند. در ادامه این مقاله به معرفی انواع ترانسمیتر فشار بورکرت و ویژگی های آنها می پردازیم.

انواع ترانسمیتر فشار بورکرت

ترانسمیترهای فشار تجهیزات پرکاربرد و حیاتی هستند که در کاربردهای مختلف صنعتی برای اندازه گیری فشار گازها و مایعات مورد استفاده قرار می گیرند. آنها اندازه گیری فشار را به سیگنال های الکتریکی استاندارد تبدیل می کنند سپس می توانند برای اهداف نظارت، کنترل و اتوماسیون استفاده شوند.

ترانسمیترهای فشار بورکرت بر اساس نوع فشار اندازه گیری (نسبی و مطلق)، نوع سنسور فشار (پیزو مقاومتی و فیلم نازک) در انواع مختلفی تولید می شوند:

1. ترانسمیتر فشار بروکرت مدل 8312 با رابط CANopen
2. ترانمسیتر فشار بروکرت مدل 8318 با رابط IO-Link
3. ترانسمیتر فشار بروکرت مدل 8325 برای کاربردهای عمومی

4. ترانسمیتر فشار بورکرت مدل 8316

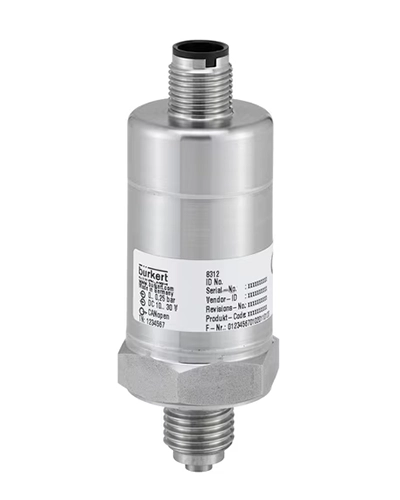

ترانسمیتر فشار بورکرت مدل 8312

ترانسمیتر فشار بورکرت مدل 8312 برای اندازه گیری فشار نسبی یا فشار مطلق سیالات مایع و گاز طراحی می شود. این ترانسمیترها با انواع سنسور استرین گیج فلزی یا سرامیکی در دسترس می باشند و مشخصات فنی ترانسمیتر به نوع سنسور درون آن بستگی دارد.

این ترانسمیتر، فشار را به‌ صورت دیجیتال اندازه‌ گیری کرده و از طریق رابط ارتباطی دیجیتال CANopen (به‌عنوان یک دستگاه CAN Slave) در دسترس قرار می‌دهد. به‌جای خروجی آنالوگ، این دستگاه یک رابط دیجیتال CANopen ارائه می‌دهد که امکان انتقال داده‌ های دو طرفه را فراهم می‌کند.

در ادامه برخی از مهمترین ویژگی های این مدل ترانسمیتر فشار ذکر می شود:

• محدوده اندازه‌گیری خطی و جبران شده با دما از -1 تا 5 بار، 0 تا 0.25 بار تا 0 تا 16 بار است.
• قابلیت کاربرد با سنسور فیلم نازک فلزی یا فیلم ضخیم سرامیکی را دارد.
• اتصالات فرآیندی G، NPT در ¼ یا G ¾ اینچ (با دیافراگم شستشوی بهداشتی) یا کلمپی 1½ اینچی در دسترس می باشد.
• محدوده دمای سیال به اصل اندازه‌ گیری بستگی دارد و برای سنسور استرین گیج سرامیکی از 20- تا  85+ درجه سانتی گراد و برای سنسور استرین گیج فلزی 40- تا 125+ درجه سانتی گراد است.
• دسترسی به مقدار اندازه‌ گیری شده، وضعیت دستگاه و تنظیمات آن از طریق رابط CANopen فراهم می‌شود. این رابط دیجیتال امکان انتقال داده‌ های دو طرفه را فراهم کرده و به کاربران اجازه می‌ دهد تا به‌ راحتی اطلاعات مورد نیاز را دریافت کنند و تنظیمات دستگاه را مدیریت نمایند.

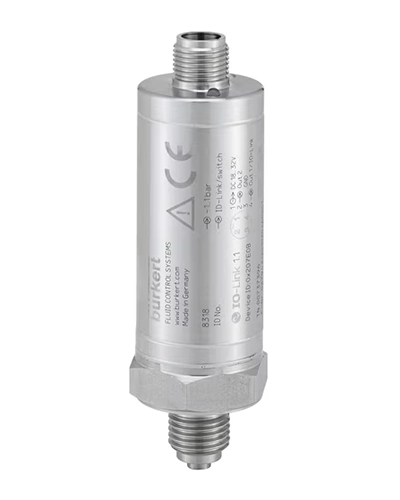

ترانسمیتر فشار بورکرت مدل 8318

ترانسمیتر فشار 8318 برای اندازه‌ گیری و نظارت بر فشار نسبی و مطلق در مایعات و گازها  مورد استفاده قرار می گیرد. این ترانسمیتر با استفاده از یک سنسور، فشار را تشخیص داده و سیگنالی تولید می‌کند که سپس تقویت، دیجیتالی و پردازش می‌شود.

به‌ جای ارائه خروجی آنالوگ، این ترانسمیتر فشار یک رابط دیجیتال IO-Link را ارائه می دهد. این رابط امکان انتقال داده‌ های دو جهته را با هر IO-Link master فراهم می‌سازد.

دسترسی به داده‌ ها از طریق IODD استاندارد شده انجام می‌شود. IO-Link مطابق با مشخصات نسخه 1.1 طراحی شده است. ارتباط دو طرفه در این سیستم به‌ منظور خواندن داده‌های فرآیند، پارامترها، اطلاعات تشخیصی و پیام‌های وضعیت به‌کار می‌رود. برخی از ویژگی های این ترانسمیتر فشار بورکرت عبارتنداز:

• اصل اندازه گیری ترانسمیتر فشار توسط سنسور استرین گیج فیلم نازک فلزی است.
• دارای اتصالات فرآیندی G، NPT در ¼، G ¾” با دیافراگم یا کلمپ شستشوی بهداشتی مطابق با DIN 32676 است.
• محدوده اندازه گیری فشار نسبی از  0.4- تا 0.4+ bar تا 1- تا 12+ بار می باشد.
• قابلیت عملکردهای سوئیچینگ PNP یا NPN در دسترس است.
• دسترسی به مقدار اندازه‌گیری شده، وضعیت دستگاه و تنظیمات از طریق رابط IO-Link انجام می‌شود. این رابط امکان جایگزینی بسیار آسان سنسور را فراهم کرده و به کاربران اجازه می‌دهد تا به‌ راحتی اطلاعات مورد نیاز را دریافت کرده و تنظیمات لازم را انجام دهند.

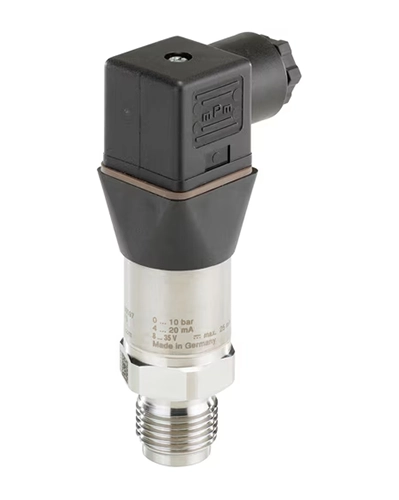

ترانسمیتر فشار بورکرت مدل 8325

این ترانسمیتر فشار به‌ منظور پوشش‌ دهی اکثر کاربردهای صنعتی در زمینه فناوری اندازه‌گیری فشار طراحی شده است. مزایای آن شامل دقت بالا، طراحی فشرده، ساختار قوی و انعطاف‌ پذیری است که آن را برای انواع مختلف کارهای اندازه‌ گیری مناسب می‌سازد.

تمامی قطعاتی که با سیال در تماس هستند از فولاد ضد زنگ ساخته می شوند و به‌ طور کامل جوش داده شده‌اند. این ترانسمیتر همچنین با بسیاری از محدوده‌های فشار مختلف در دسترس است و دقت آن به 0.125 بار می‌رسد. علاوه بر این، گزینه‌ های مختلفی از جمله سیگنال‌های خروجی متنوع، اتصالات الکتریکی متفاوت و اتصالات فرآیندی مختلف نیز در صورت درخواست قابل ارائه هستند.

• این ترانسمیتر فشار برای کاربردهای عمومی طراحی شده و قادر به اندازه‌گیری فشار در محدوده 0 تا 25 بار است.
• محفظه و تمامی قطعاتی که با سیال در تماس هستند از فولاد ضد زنگ مقاوم در برابر خوردگی ساخته شده‌اند.
• این ترانسمیتر دارای سیگنال استاندارد 4 تا 20 میلی‌آمپر است که امکان اتصال به سیستم‌های اتوماسیون را فراهم می‌کند.
• محدوده‌های فشار متنوعی برای این ترانسمیتر در دسترس است.

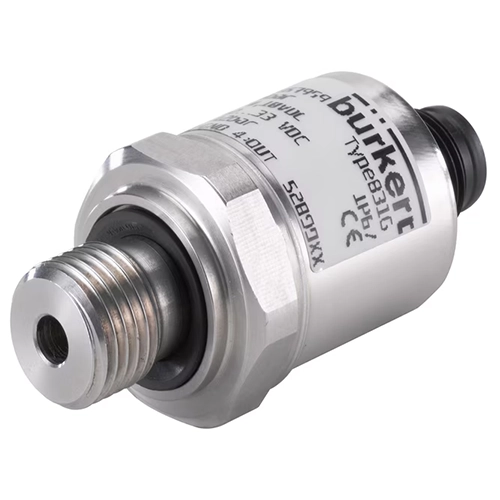

ترانسمیتر فشار بورکرت مدل 8316

ترانسمیتر فشار فشرده نوع 8316 بالاترین استانداردها را از نظر بارگذاری مکانیکی، ویژگی‌های الکترومغناطیسی (EMC) و قابلیت اطمینان عملیاتی برآورده می‌کند. این تجهیز به‌ویژه برای کاربردهای صنعتی بسیار مناسب است. برای سیالات خورنده که فولاد ضد زنگ در برابر آنها مقاوم نیست، اتصالات فرآیند از جنس PVDF در دسترس می‌باشد. ویژگی های این مدل عبارتنداز:

• سلول اندازه گیری فیلم سرامیکی/ضخیم
• 2 سیم برای خروجی 4 تا 20 میلی آمپر
• ساختار فشرده و پایدار برای بالاترین قابلیت اطمینان عملیاتی

خرید و فروش ترانسمیتر فشار بورکرت

ترانسمیترهای فشار بورکرت با سنسورهای فشار مختلف قابلیت اندازه گیری فشار سیالات را دارند و در انواع گوناگونی عرضه می شوند. استفاده از ترانسمیتر فشار بورکرت برای اطمینان از ایمنی، کارایی و قابلیت اطمینان فرآیندهای صنعتی ضروری است.

هنگام خرید ترانسمیتر فشار بورکرت توجه به نکاتی مانند نوع سنسور فشار، محدوده اندازه گیری، نوع اتصال فرآیندی، متریال، خروجی، استانداردهای ضد انفجار و غیره توجه نمایید.

تجهیز صنعت بزرگترین تامین کننده و واردکننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ و مطمئن جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق ترانسمیتر بورکرت را با قیمت مناسب و بهترین کیفیت به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و فروش و استعلام قیمت ترانسمیتر بورکرت با کارشناسان فروش ما تماس بگیرید.
