توضیحات

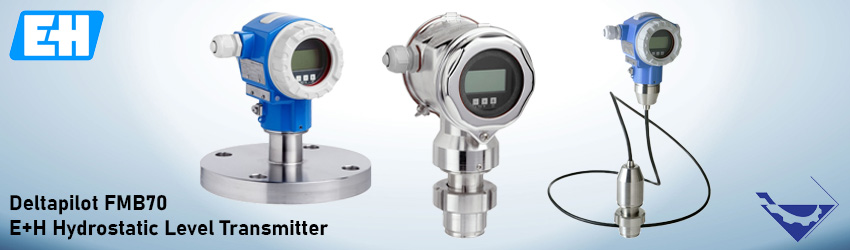

ترانسمیتر فشار اندرس هاوزر FMB70 یک ترانسمیتر فشار هیدرواستاتیکی است که جهت اندازه گیری فشار و سطح سیالات داخل مخازن در صنایع بهداشتی، شیمیایی، غذایی، دارویی، محیط زیست و فاضلاب مورد استفاده قرار می گیرد.
این ترانسمیتر فشار با کپسول اندازه گیری (Measuring cell) مقاوم در برابر میعانات و بدنه دو قسمتی (Tow-chamber) مناسب اندازه گیری سطح مخازن در بیشتر صنایع فرآیندی و بهداشتی (Hygienic) می باشد. ترانسمیتر فشار اندرس هاوزر FMB70 بر اساس IEC 61508 برای کاربرد در سیستم های ایمنی SIL3 طراحی شده است.
پرشر ترانسمیتر یا لول ترانسمیتر هیدرو استاتیک اندرس هاوزر FMB70 برای اندازه گیری سطح در مخازن روباز یا روبسته حاوی سیالات مایع و خمیر ساخته شده است. همچنین این ترانسمیتر فشار تحت تأثیر احتمال تشکیل کف قرار نمی گیرد و دقت اندازه گیری بالایی در مخازن حاوی کف یا فوم خواهد داشت.
لازم به ذکر است که ماژول داده یکپارچه HistoROM /M-DAT مدیریت پارامترهای فرآیندی و تجهیز را آسان می کند. در ادامه به معرفی و بررسی مشخصات فنی، ویژگی ها و مزایای ترانسمیتر فشار اندرس هاوزر FMB70 می پردازیم.
مشخصات فنی ترانسمیتر فشار اندرس هاوزر FMB70
ترانسمیتر فشار هیدرواستاتیکی ENDRESS+HAUSER مدل FMB70 مناسب اندازه گیری ارتفاع مایعات داخل مخازن می باشد. المنت اندازه گیری این مدل ترانسمیتر فشار سنسوری به نام Contite است که یکی از تکنولوژی های شرکت اندرس هاوزر مخصوص اندازه گیری فشار به روش هیدرواستاتیکی می باشد.
سیگنال خروجی و پروتکل ارتباطی:
سیگنال خروجی آنالوگ از 4 تا 20 میلی آمپر و همچنین انواع پروتکلهای HART، Fieldbus و PROFIBUS توسط این پرشر ترانسمیتر پشتیبانی می شوند.
اتصالات فرآیندی:
این مدل ترانسمیتر با انواع مختلف اتصالات به صورت رزوه ای، فلنجی و هایژنیک ارائه می شود. انواع اتصالات دنده ای 1/2G و 1/2NPT و همچنین اتصالات فلنجی از سایز های DN40 تا DN100 برای این ترانسمیتر فشار هیدرواستاتیکی در دسترس می باشد.
محدوده دمای فرآیندی:
دمای مجاز سیال برای این ترانسمیتر فشار هیدرو استاتیکی از 10- تا 100+ درجه سانتی گراد است. علاوه بر این حداکثر دمای 135+ تا نیم ساعت برای ترانسمیتر فشار مجاز می باشد.
دقت اندازه گیری:
ترانسمیتر فشار اندرس هاوزر FMB70 دارای دقت 0.1 درصد و به صورت آپشنال 0.075 درصد دارد.
محدوده اندازه گیری فشار:
رنج قابل اندازه گیری فشار توسط این پرشر ترانسمیتر 0.1bar تا 10bar معادل 1.5 تا 150 psi و ماکزیمم فشار قابل تحمل 40bar است.
متریال بدنه و اتصال:
انواع اتصالات بهداشتی کلمپی با استاندارد های DIN11851 , DIN11864-1, NEUMO و انواع متریال های SS316L، Alloy-C و طلا-رادیوم برای قسمت دیافراگم (membrane) در دسترس می باشد.
همچنین متریال های بدنه از آلومینیوم برای مدل های عادی و استیل 316L برای مدل های مطابق با استاندارد های ضد انفجاری و محیط های بهداشتی برای پرشر ترانسمیتر اندرس هاوزر FMB70 تولید می شود.
ولتاژ تغذیه:
برای 4 تا 20 میلی آمپر HART از 10.5 تا 45 ولت DC نسخه بدون تاییدیه ضد انفجار Ex و با تاییدیه Ex ولتاژ از 10.5 تا 30 ولت است. ولتاژ تغدیه برای پروتکل PROFIBUS PA و Fieldbus از 9 تا 32 ولت DC بدون Ex می باشد.
استاندارد ها و تاییدیه ها:
انواع استاندارد های ضد انفجار ATEX، CSA، FM و همچنین استاندارد های محیط های بهداشتی 3A و EHEDG و استاندارد NFS مخصوص صنایع غذایی موجود است.
ویژگی های ترانسمیتر فشار اندرس هاوزر FMB70
در ترانسمیتر فشار اندرس هاوزر FMB70 فشار اعمال شده از دیافراگم ایزوله فرآیند به وسیله یک روغن بدون افت فشار به عنصر اندازه گیری منتقل میشود. با توجه به آب بندی هرمتیک (hermetic) عنصر اندازه گیری، سلول اندازه گیری CONTITE نسبت به مایعات و گازهای خورنده مقاوم است.
همچنین دمای سنسور با استفاده از پل مقاومت در سلول اندازه گیری اندازه گیری می شود. الکترونیک می تواند هر گونه خطای اندازه گیری ناشی از نوسانات دما را با این مقادیر دمای اندازه گیری شده جبران کند. برخی دیگر از ویژگی های این مدل ترانسمیتر فشار اندرس هاوزر به شرح زیر است:
- دارای انواع اتصالات دنده ای، فلنجی و اتصالات مخصوص صنایع بهداشتی (هایژنیک)
- دقت اندازه گیری فشار در این پرشر ترانسمیتر 0.075%
- دارای انواع استانداردها و تاییدیه های محیط های خطرناک (ضد انفجار)، محیط های بهداشتی، صنایع غذایی و دارویی، صنایع معدنی و فولاد و همچنین صنایع دریایی
- قابلیت ارتباط با پروتکل های ارتباطی مختلف هارت، فیلدباس و پروفیباس
مزایای ترانسمیتر فشار اندرس هاوزر FMB70
ترانسمیتر فشار اندرس هاوزر مدل FMB70 در مقایسه با سایر ترانسمیترهای فشار دارای مزایای متعددی است که در ادامه ذکر می شود:
1- از مهمترین ویژگی های ترانسمیتر فشار اندرس هاوزر FMB70 میتوان به المنت کاملآ مهرو موم شده بدون هیچگونه درز اشاره داشت که این المنت در برابر میعانات سیال مقاوم است.
2- به دلیل وجود سنسور جبران سازی دما، تغییرات دمای سیال داخل مخزن کمترین میزان تاثیر را روی دقت اندازه گیری پرشر ترانسمیتر خواهند داشت.
3- این ترانسمیتر دارای تکرار پذیری بسیار خوب و پایداری بسیار بالایی می باشد.
4- دارای طراحی ماژولار و بسیار منعطفی است که قابلیت تعویض و جایگزینی صفحه نمایش و قسمت بورد الکترونیکی داخلی در این پرشر ترانسمیتر را فراهم می آورد.
5- دارای قابلیت پشتیبان گیری (back-up) از مقادیر تنظیمی و مقادیر اندازه گیری شده است.
6- دارای فانکشن نظارت بر عملکرد از قسمت المنت اندازه گیری تا قسمت ترانسمیتر و بورد الکترونیکی می باشد.
نصب ترانسمیتر فشار اندرس هاوزر FMB70
جهت اندازه گیری فشار بخار توسط ترانسمیتر فشار اندرس هاوزر FMB70 از سیفون (siphon) استفاده نمایید. زیرا سیفون دما را تقریباً به دمای محیط کاهش می دهد. قبل از نصب سیفون را با مایع پر کنید و ترجیحا ترانسمیتر فشار را با سیفون در زیر تپینگ پوینت نصب کنید. برخی دیگر از نکات نصب ترانسمیتر فشار FMB70 در موارد زیر بیان می شود:
- تغییر نقطه صفر zero point وابسته به موقعیت را می توان مستقیماً در دستگاه از طریق کلیدهای عملیاتی و همچنین در مناطق خطرناک در مورد دستگاه هایی با عملکرد خارجی اصلاح کرد.
- جهت اندازه گیری سطح همیشه دستگاه را زیر پایین ترین نقطه اندازه گیری نصب کنید.
- ترانسمیتر را در خروجی مخزن یا در نقطه ای از مخزن که می تواند تحت تأثیر پالس های فشار از همزن قرار گیرد نصب نکنید.
- اگر ترانسمیتر را در پایین دست (downstream) از سرویس shutoff نصب کنید، کالیبراسیون و آزمایش عملکردی را می توان آسانتر انجام داد.
- جهت اندازه گیری فشار در گازها ترانسمیتر را با دستگاه shutoff بالای تپینگ پوینت نصب کنید تا هر گونه میعانات بتواند در فرآیند جریان یابد.
- برای اندازه گیری فشار مایعات توسط این ترانسمیتر آن را با دستگاه shutoff در زیر یا در همان سطح تپینگ پوینت نصب نمایید.
- بدنه ترانسمیتر تا 380 درجه قابل چرخش است.
- هنگام اندازه گیری در سیالات حاوی مواد جامد، مانند مایعات کثیف، نصب جداکننده ها و شیرهای تخلیه برای جمع آوری و حذف رسوب مفید است.
- کابل و کانکتور را تا جایی که ممکن است به سمت پایین بگیرید تا از ورود رطوبت (مانند باران یا آب متراکم) جلوگیری شود.
خرید ترانسمیتر فشار اندرس هاوزر FMB70
FMB70 یک ترانسمیتر فشار و سطح است که توسط Endress+Hauser، یک شرکت متخصص در ابزار دقیق و اتوماسیون فرآیند، تولید می شود. ترانسمیتر فشار FMB70 به طور خاص برای اندازه گیری فشار در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرد.
این ترانسمیترهای فشار از پروتکل های ارتباطی مختلف از جمله HART و Fieldbus و PROFIBUS PA پشتیبانی می کنند. این پروتکل‌ها ارتباطات دیجیتالی را فعال می‌کنند و قابلیت‌های پیشرفته تری مانند پیکربندی از راه دور، تشخیص و مدیریت فرآیند را امکان پذیر می سازند.
با توجه به اهمیت اندازه گیری فشار و سطح در فرآیندهای مختلف هنگام خرید این تجهیز باید پارامترهای متعددی در نظر گرفته شود. در موارد زیر برخی از مهمترین پارامترهای خرید ترانسمیتر فشار FMB70 ذکر می شود:
- 1.محدوده اندازه گیری
- 2.واحدها
- 3.Damping Time
- 4.محدوده کالیبراسیون
- 5.سیگنال خروجی و پروتکل ارتباطی
- 6.تاییدیه و استانداردها
- 7.متریال
- 8.محدوده دمای فرآیندی
- 9.نمایشگر
- 10.تجهیزات جانبی
تجهیز صنعت بزرگترین و برترین تامین کننده انواع ترانسمیتر فشار و اختلاف فشار از برند Endress+Hauser آلمان است. انواع ترانسمیتر فشار روزمونت، اندرس هاوزر، زیمنس، ای بی بی و سایر برند های معتبر دنیا مناسب کاربرد در انواع سرویس های اندازه گیری فشار، جریان و سطح در انبار این شرکت موجود و با بهترین کیفیت و قیمت مناسب به فروش می رسد.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار اندرس هاوزر FMB70 با کارشناسان فنی و فروش ما در تماس باشید.
