توضیحات

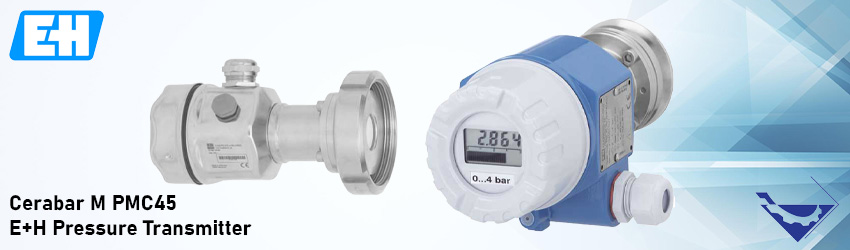

ترانسمیتر فشار اندرس هاوزر مدل PMC45 یکی از محصولات کاربردی شرکت اندرس هاوزر می باشد. این ترانسمیتر مجهز به سنسور سرامیکی با درجه خلوص 99.9% است که امکان اندازه‌گیری دقیق فشار را در انواع محیط‌های فرآیندی فراهم میکند. ترانسمیتر فشار PMC45 از فناوری Cerabar با سلول اندازه‌گیری سرامیکی خازنی و بدون روغن بهره می‌برد که میتوان از آن در کاربردهای فرآیندی و بهداشتی برای اندازه‌گیری فشار، سطح، حجم یا جرم در مایعات و گازها استفاده کرد.
ترانسمیتر PMC45 قابلیت اندازه‌گیری فشار گاز، مایعات، بخار و همچنین گرد و غبار را دارد. طراحی ماژولار و منعطف این محصول باعث میشود که بتواند در تمامی محیط‌های صنعتی و فرآیندی مورد استفاده قرار گیرد. نصب مستقیم (Flush-Mounted) ترانسمیتر PMC45 آن را مناسب برای استفاده در سیالات دارای ذرات جامد و ساینده و همچنین سیالات با ویسکوزیته بالا میکند.
عملکرد ترانسمیتر فشار اندرس هاوزر PMC45
همانطور که بالاتر اشاره کردیم ترانسمیتر فشار PMC45 دارای سنسور سرامیکی خشک میباشد. به این معنی که عملکرد آن نیازی به مایع یا روغن پرکننده نخواهد داشت.
فشار سیال به طور مستقیم بر روی دیافراگم سرامیکی وارد شده و سطح آن را دچار یک انحراف و خمیدگی خواهد کرد. این تغییر شکل دیافراگم سرامیکی حداکثر 0.025 میلی متر میباشد.
همانطور که بالاتر نیز اشاره کردیم این ترانسمیتر فشار به روش خازنی یا Capacitance مقدار فشار سیال را اندازه گیری میکند. به این صورت که وجود الکترود هایی روی بستر سرامیکی ظرفیت خازنی آن صفحه را اندازه گیری میکنند.
با وارد شدن نیروی حاصل از فشار سیال ظرفیت خازنی آن صفحه تغییر خواهد کرد و این تغییر ظرفیت بصورت یک ولتاژ الکتریکی در قسمت ترانسمیتر نمایش داده خواهد شد.
در اینجا باید اشاره کنیم که تعیین رنج قابل اندازه گیری توسط این ترانسمیتر فشار توسط ضخامت همان صفحه دیافراگمی مشخص خواهد شد.
مشخصات فنی ترانسمیتر فشار اندرس هاوزر PMC45
همانطور که پیشتر نیز اشاره کردیم این ترانسمیتر فشار یکی از مدل های بسیار رایج و پرمصرف در صنایع فرآیندی میباشد. به همین جهت در ادامه به معرفی برخی از ویژگی ها و مشخصات فنی این ترانسمیتر فشار میپردازیم:
- رنج قابل اندازه گیری توسط این پرشر ترانسمیتر برای فشار نسبی (gauge) و مطلق (absolute) از 10mbar تا 40bar میباشد.
- حداکثر دمای مجاز سیال از 40- تا 125 درجه سانتی گراد میباشد. (تحمل دمای 150+ درجه تا یک ساعت مجاز میباشد)
- انواع بدنه یا هوزینگ با متریال SS316L و آلومینیوم برای این ترانسمیتر در دسترس میباشد.
- تمامی استاندارد های سرویس های هاژنیک صنایع غذایی و دارویی 3A و EHEDG برای این ترانسمیتر فشار مورد تایید و در دسترس میباشند.
- تمامی استاندارد های محیط های ضدانفجار مطابق استاندارد های ATEX، CSA، FM و … برای این ترانسمیتر در دسترس میباشد.
- انواع متریال های آب بندی (seal material) از جنس های FKM, EPDM, NBR و … در دسترس میباشند.
مزایای پرشر ترانسمیتر مدل PMC45 شرکت ENDRESS+HASUER
1- ترانسمیتر فشار اندرس هاوزر مدل Cerabar M PMC45 دارای دقتی برابر 0.2% از Full Span میباشد. همچنین این ترانسمیتر فشار دارای گستره قابلیت تنظیم با نسبت 1 به 10 (Turn Down Ratio 1:10) میباشد.
2- پرشر ترانسمیتر اندرس هاوزر مدل PMC45 دارای یک سنسور خازنی (Capacitive) با دیافراگم خشک سرامیکی میباشد. این ترانسمیتر قابلیت اندازه گیری فشار تا 40bar را خواهد داشت. همچنین لازم به ذکر است که سنسور این ترانسمیتر به دلیل وجود غشاء سرامیکی مقاومت بسیار بالایی نسبت به سیالات با خاصیت خورندگی و سائیدگی دارد.
3- این ترانسمیتر قابلیت ارسال سیگنال های آنالوگ با دقت بالا و زمان پاسخ دهی بسیار سریع (Short Response Time) را دارد. همچنین پشتیبانی از انواع پروتکل های HART و PROFIBUS و FOUNDATION Fieldbus از دیگر مزایای این ترانسمیتر فشار محسوب میشود.
4- پرشر ترانسمیتر PMC45 شرکت اندرس هاوزر دارای مدل های با بدنه (housing) استنلس استیل میباشد که این مدل ها بدون هیچگونه فضای مرده داخلی تمامی نیاز های صنایع بهداشتی (غذایی و دارویی) را شامل میشوند و مناسب استفاده در سرویس های هایژنیک (hygienic) میباشد.
5- تمامی اتصالات به فرآیند (Connection) دنده ای یا پیچی، فلنجی و انواع اتصالات هایژنیک برای این ترانسمیتر فشار در دسترس میباشد.
تجهیز صنعت وارد کننده و تامین کننده انواع ترانسمیتر های فشار و اختلاف فشار از برند های اندرس هاوزر، روزمونت، زیمنس و سایر برند های معتبر در دنیا میباشد. برای استعلام قیمت و مشاوره فنی و همچنین بازدید از نمایشگاه محصولات شرکت با کارشناسان فروش ما تماس بگیرید.
