جک پنوماتیک رکسروت (Rexroth Pneumatic Cylinders)، یکی از تجهیزات مکانیکی پرکاربرد از برند آلمانی رکسروت است که به عنوان عملگرهای خطی یا دورانی از طریق هوای فشرده نیرو تولید می کند.
سیلندرهای پنوماتیکی یکی از اجزای کلیدی در سیستم های اتوماسیون صنعتی به شمار می روند و معمولاً از سه بخش اصلی پیستون، میله پیستون و سیلندر تشکیل شده‌اند.
جک پنوماتیکی رکسروت با استفاده از هوای فشرده عمل می کند. هنگامی که هوا به یکی از طرفین سیلندر وارد می شود، فشار داخلی افزایش یافته و این افزایش فشار باعث حرکت پیستون در جهت خاصی می شود.
شرکت رکسروت دو سری جک پنوماتیک PRA و TRB را مطابق با استاندارد ISO 15552 طراحی کرده است اما در حال حاضر به طور کلی برند رکسروت جک پنوماتیک تولید نمی کند. در ادامه این نوشته به معرفی مشخصات فنی و مزایای جک پنوماتیک Rexroth می پردازیم.

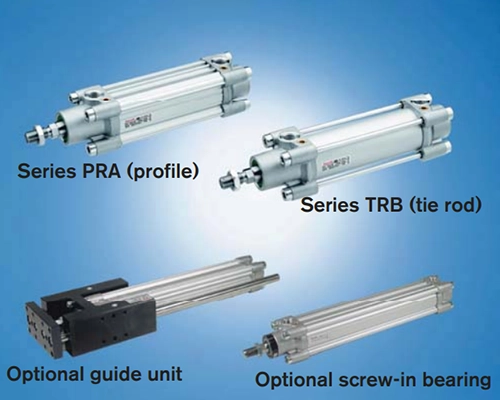

انواع جک پنوماتیک رکسروت
رکسروت انواع جک پنوماتیک چهار میل (tie rod) و پروفیلی (profile) را عرضه می کند. جک های پنوماتیک دابل اکت (double acting) سری های PRA و TRB دارای بدنه آلومینیومی هستند که طراحی تمیز و مستحکمی را ارائه می دهد.
جک پنوماتیک دابل اکت نوعی عملگر است که از هوای فشرده برای ایجاد حرکت خطی در هر دو جهت استفاده میکند.
برخلاف جکهای پنوماتیک سینگل اکت که فقط هوای فشرده در یک طرف پیستون باعث امتداد یا جمع شدن آنها میشود، جکهای پنوماتیکی دابل اکت دارای دو درگاه ورودی هوای فشرده هستند که در هر دو جهت نیرو ایجاد میکنند.
این جک های پنوماتیک قابل تعویض با بسیاری از سازندگان دیگر سیلندرهای ISO 15552 می باشند. مشخصات فنی دو سری جک پنوماتیک PRA و TRB در موارد زیر بیان می شوند. جهت مشاهده اطلاعات فنی جزئی تر به دیتاشیت محصول مراجعه نمایید.
- محدوده Stroke: برابر 1 میلی متر تا 500 میلی متر، افزایش 1/8 اینچ تا 20 اینچ
- فشار کاری: 23 تا 150 psi
- قطر سیلندر: 32 تا 125 میلی متر (1 1/4 اینچ تا 5 اینچ)
- دمای کاری: -4 درجه فارنهایت تا +176 درجه فارنهایت (20- تا +80 درجه سانتیگراد) و نسخه مقاوم در برابر حرارت تا +300 درجه فارنهایت (+150 درجه سانتیگراد)
- اتصال: رزوه ای

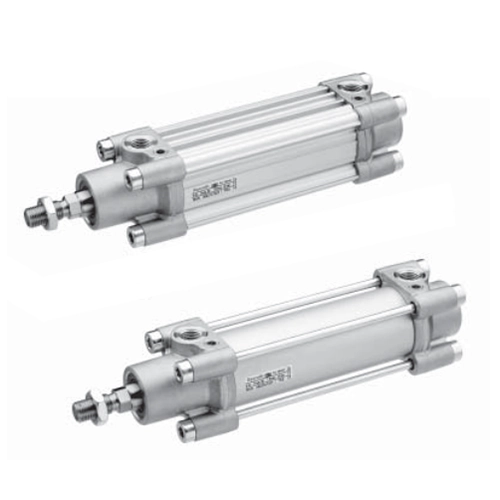

مزایای جک پنوماتیک رکسروت
- 1. کوشن های ایده آل و قابل تنظیم
- 2.بدنه آلومینیومی
- 3. درپوش های انتهایی دایسکت آلومینیومی
- 4.میله پیستون از جنس استنلس استیل
- 5.دارای پیستون مغناطیسی برای سنجش سوئیچ مجاورتی
- 6.نصب سوئیچ در هر 4 طرف
خرید جک پنوماتیک رکسروت
تجهیز صنعت با بیش از دو دهه سابقه درخشان، بزرگترین و برترین تامین کننده تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران شناخته شده است.
این فروشگاه تخصصی جهت افزایش سطح کیفی صنایع مختلف انواع جک پنوماتیک از برندهای معروف فستو، شاکو، smc، hpc ، airtac و غیره را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
هنگام خرید جک پنوماتیک رکسورت پارامترهایی مانند قطر سیلندر، کورس حرکتی، فشار و دمای فرآیندی، متریال، نیروی مورد نیاز و … را در نظر بگیرید. همچنین جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت جک پنوماتیک با کارشناسان فروش ما تماس بگیرید.
